合页式多孔安装金属连接铰链结构

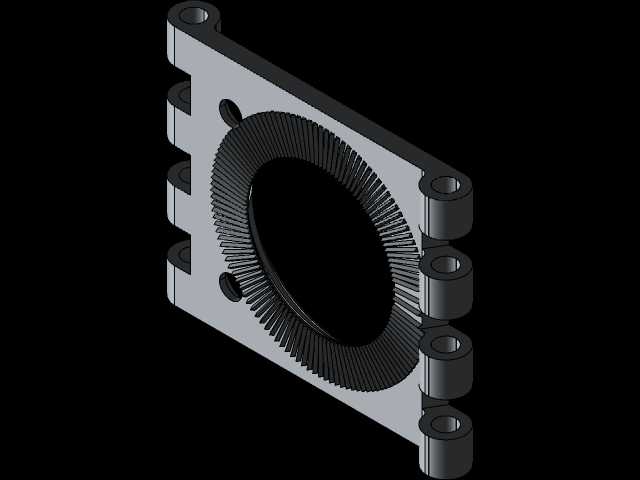

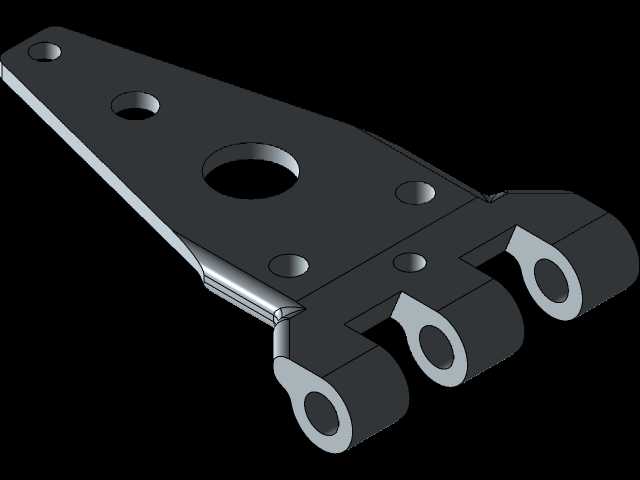

　　这类带合页铰接结构的多孔安装支架，常应用在需要反复开合、角度限位的设备舱门、防护盖板以及可拆卸检修面板的连接场景中，日常在工业机柜、小型设备防护壳、特种车辆内饰固定结构上都能见到这类零件的身影。从结构设计来看，零件采用一体化钣金折弯加合页铆接的成型思路，一侧板片预留大直径中心过孔，周边均匀分布小直径安装孔，用来避让设备内部的传动轴、管线接头，同时通过周边孔位完成与设备主体的螺栓固定，避免安装时额外加工避让位，减少现场装配的配做工作量。另一侧的三角状板片做了斜边收窄处理，三个不同孔径的安装孔沿板片轮廓排布，适配不同安装间距的被连接件，哪怕被连接件的安装孔位存在小幅公差偏差，也能通过不同孔位的组合完成固定，降低对安装面加工精度的要求。

　　中间的合页段采用多段卷圆铰接结构，相比单段合页，多卷圆的设计能让铰接受力更均匀，开合过程中不会出现局部应力集中导致的板片变形，卷圆内部预留的销轴安装间隙控制在合理范围，既保证开合转动顺畅无卡滞，又不会出现径向窜动导致的连接松动。从安装边界来看，固定侧板的大孔直径适配常规的小尺寸轴类避让需求，板片整体厚度适配常规的钣金装配间隙，合页开合角度可以覆盖0到180度的常规使用需求，安装时不需要额外预留过多的转动避让空间，在紧凑的设备内部空间也能完成布置。设计时针对铰接位置的受力做了加强处理，合页与两侧板片的衔接位置做了小圆弧过渡，避免开合过程中应力集中导致的焊缝或者板片撕裂，板片边缘做了去毛刺处理，装配时不会划伤操作人员或者配套的管线外层。

　　这类零件在实际使用中不需要额外添加润滑结构，依靠金属自身的耐磨特性就能满足上万次的开合使用需求，日常维护只需要定期检查铰接销轴的紧固状态即可，适配大部分工业场景下的铰接连接需求，在做结构选型时，可以直接根据安装面的孔位间距、需要避让的部件尺寸匹配对应的规格，不需要重新做复杂的结构设计，能有效缩短设备研发的结构设计周期。
