船舶舷侧H型加强刺状支撑结构设计

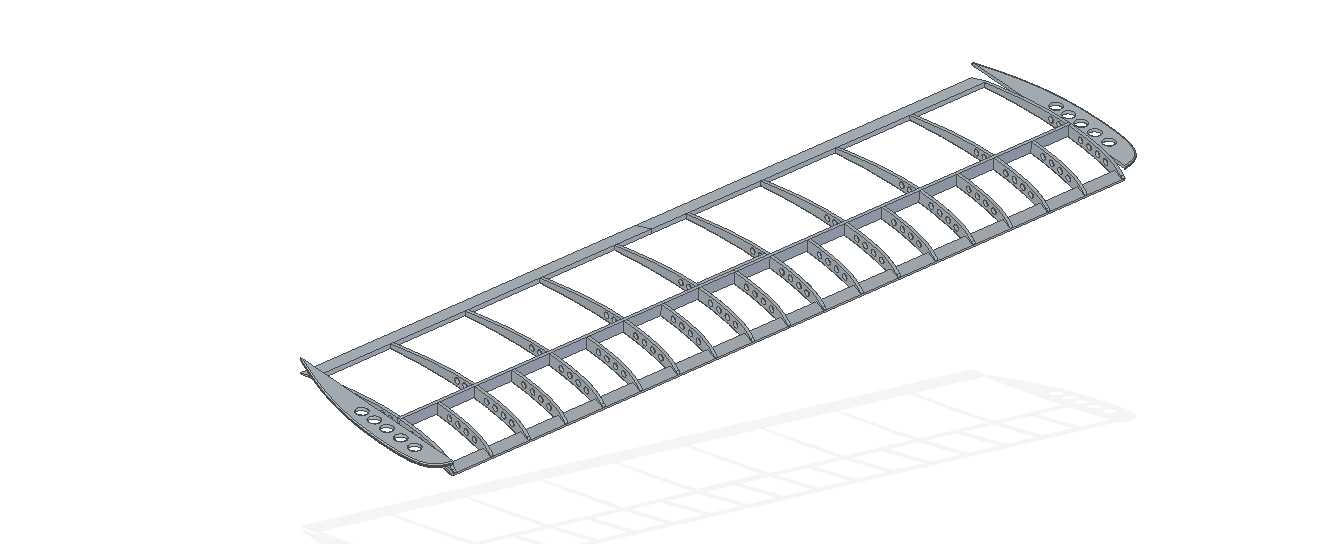

该结构为船舶舷侧区域配套的H型加强支撑构件，主要应用于中小型内河运输船、观光船的舷侧骨架搭建环节，在船体分段装配工序中承担舷侧外板的支撑载荷，同时兼顾舷侧区域的抗扭、抗形变性能需求。从实际使用场景来看，这类构件通常布置在船舶干舷以下、甲板以上的舷侧过渡段，连接舷侧外板与内部纵桁结构，航行过程中可分散浪涌冲击带来的侧向载荷，避免舷侧外板在长期交变载荷作用下出现凹陷、焊缝开裂等问题。结构整体采用长条形框架式设计，主体沿长度方向等距排布横向加强肋，肋板之间预留镂空区域，在保证结构整体抗弯截面模量满足船级社规范要求的前提下，尽可能降低构件自身重量，减少船体上部结构的重心偏移风险。两端设置的带孔连接耳板，可直接通过螺栓与船体纵骨、甲板边板预设的安装座对接，无需现场额外配焊连接支座，能有效缩短分段合拢的装配周期。设计阶段参考了内河船舶船体结构的载荷计算规范，构件的截面高度、肋板间距均按照舷侧区域的均布载荷、集中冲击载荷的组合工况做了校核，横向肋板上开设的过焊孔、流水孔位置，也充分匹配船体涂装、管系布设的现场施工需求，避免后续工序出现干涉问题。安装边界上，构件长度方向的公差控制在±2mm范围内，连接耳板的孔位同轴度偏差不超过0.5mm，可直接适配现有同类型船舶的舷侧安装位，替换老旧锈蚀的原有支撑构件时无需对船体基座做二次加工。结构两端的刺状延伸段做了圆弧过渡处理，可减少应力集中点，在船舶靠泊过程中若发生轻微剐蹭，该延伸段可率先承接冲击载荷，避免冲击力直接传递到舷侧外板的焊缝区域。从建模细节来看，所有肋板与主纵梁的连接位置均做了倒角处理，符合船舶结构的焊接工艺要求，现场焊接时可保证焊脚高度均匀，减少焊接缺陷的产生概率。
