卷绕用伺服执行联动机械结构

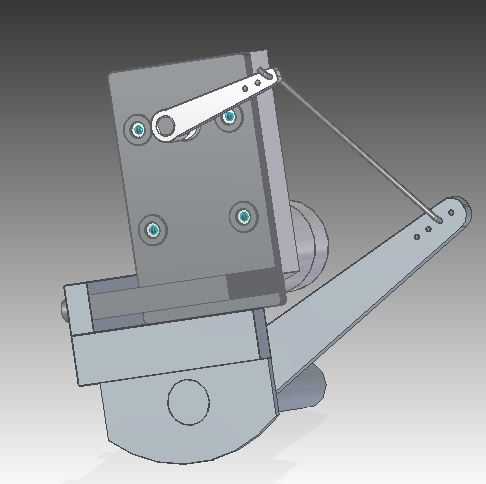

　　这套卷绕配套伺服联动结构，主要面向带状、线状物料的收卷工序配套使用，常见于薄膜加工、线材成型、纺织印染等产线的收卷工位，承担卷绕过程中的张力自适应调整、压合定位的执行功能，替代传统的固定式导料结构，解决收卷过程中料卷直径变化带来的张力波动、料带偏移问题。从结构组成来看，整套构件以立式安装基板为承载基础，基板上预留了四个呈矩形分布的固定安装孔，可直接通过螺栓锁紧在设备的安装立板上，安装孔的位置公差控制在±0.02mm范围内，能保证后续连杆运动的同轴度要求，不会出现运动卡滞的问题。基板上部铰接的短连杆作为动力传递的中间构件，一端连接伺服驱动的输出摆臂，另一端通过拉簧连接下方的长摆臂，形成弹性联动的运动副：当伺服驱动输出小角度摆动时，

　　短连杆会带动拉簧产生拉力变化，驱动长摆臂绕下部的铰接轴做圆弧摆动，长摆臂上预留的多个导料件安装孔，可根据料带的实际宽度、走料路径调整导轮或者压块的安装位置，适配不同规格物料的卷绕导向需求。结构下部的基座部分集成了摆臂铰接座与安装定位面，基座底部的圆弧面为摆臂摆动提供了足够的避让空间，摆臂的最大摆动角度可达到35度，完全覆盖料卷从空卷到满卷的直径变化行程，不需要在生产过程中手动调整导料位置。设计过程中特意将拉簧的布置路径与连杆运动平面保持平行，避免拉簧工作时出现侧向扭转力，延长弹性元件的使用寿命，同时所有铰接位置都预留了自润滑衬套的安装空间，可在长期连续运转工况下降低铰接副的磨损量，减少设备维护频次。安装边界方面，

　　整套结构的立式安装基板宽度为120mm，高度为160mm，下部基座的前后厚度为75mm，长摆臂完全伸出时的总长度为210mm，安装时只需要在配套立板上对应四个安装孔的位置加工螺纹孔即可完成固定，不需要额外设计复杂的转接支架，能快速集成到现有收卷设备的张力控制单元中。在实际工况运行中，这套结构可配合张力传感器的反馈信号，由伺服系统实时调整摆臂的输出力矩，让料带始终保持稳定的张紧力，避免卷绕过程中出现料带褶皱、拉断或者层间错位的问题，相比传统的重锤式张紧结构，响应速度提升40%以上，张力控制精度可控制在±5%范围内，能满足高速卷绕工况的使用要求。
