L型带孔安装定位连接构件结构设计

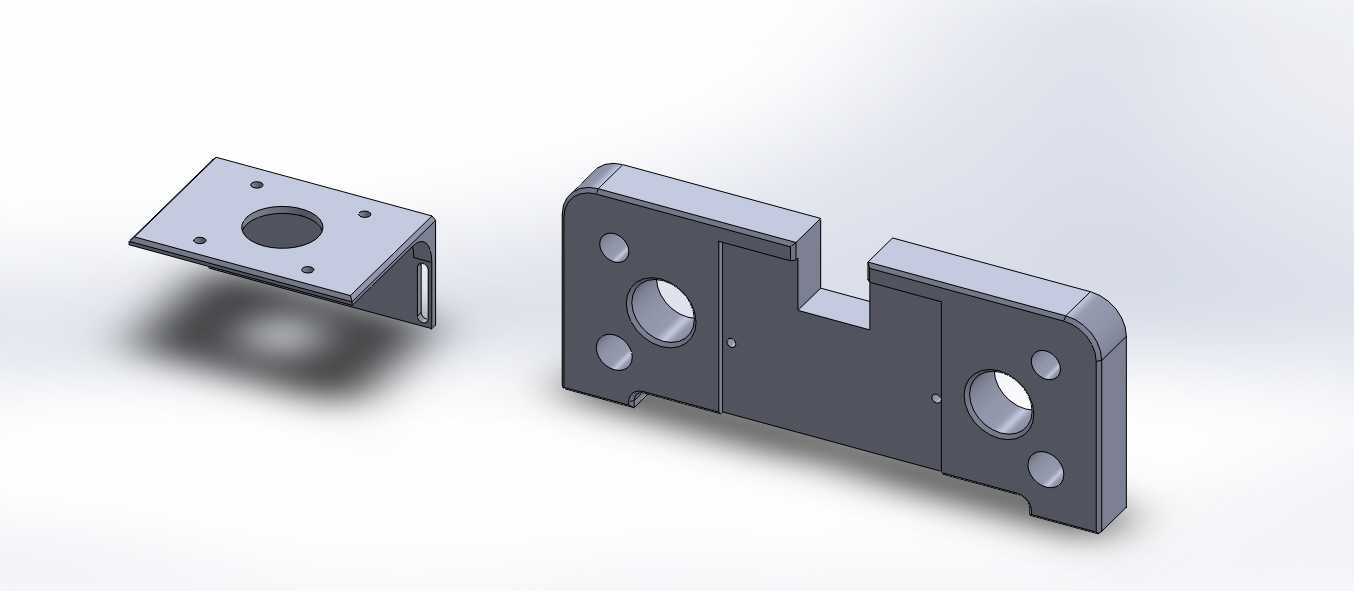

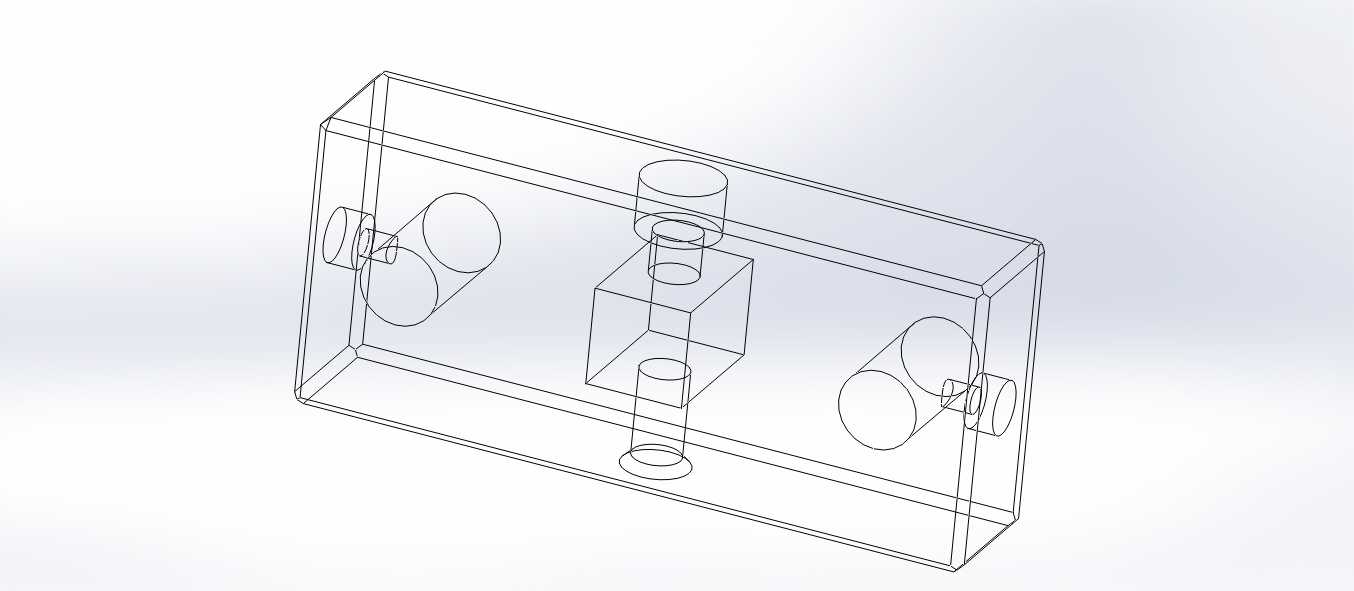

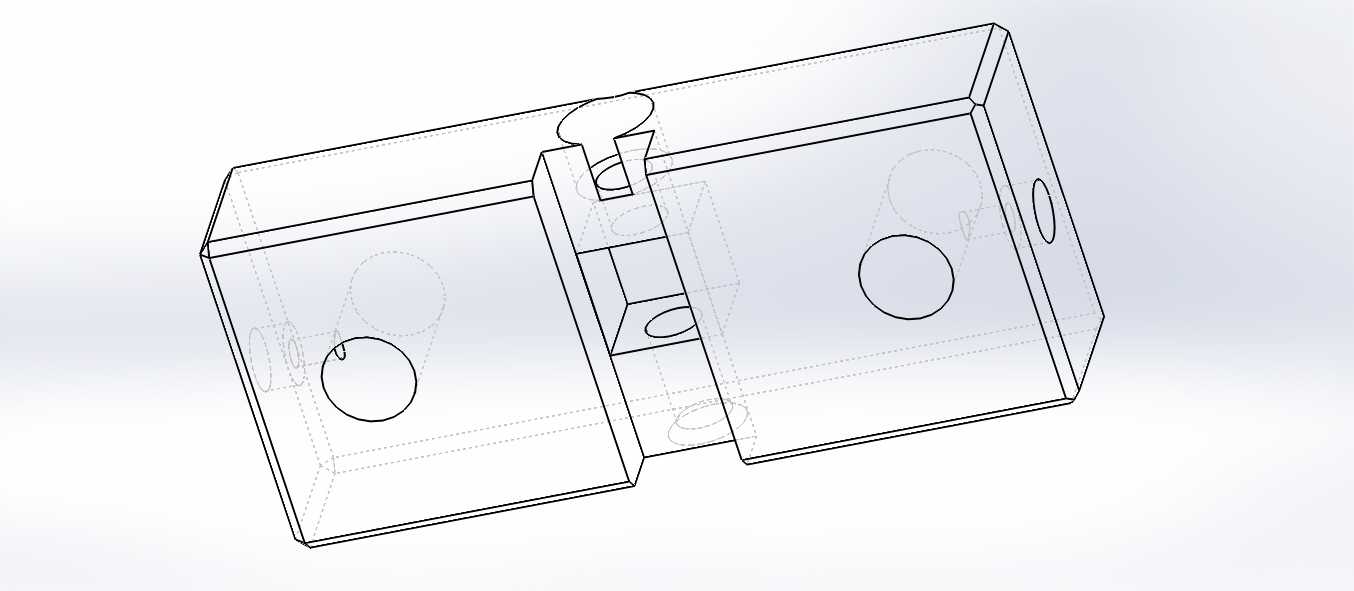

　　该类L型连接构件多用于工业设备机架拼接、工装夹具工位定位、自动化生产线型材接驳场景，作为相邻两个垂直安装面的过渡承载件使用，可分散垂直方向的载荷应力，避免型材直接连接出现的应力集中问题，在中小型自动化设备的进料导向工位、检测工位的传感器安装支架、工装夹具的定位挡块结构中应用十分广泛。从结构设计逻辑来看，构件主体采用直角折弯式一体化结构，相比拼接式直角座减少了一道装配工序，安装时无需额外校准垂直角度，依靠构件本身的加工形位公差即可保证两个安装面的垂直度要求，有效降低现场装配的调试时长。构件的两个垂直安装面上分别设置了不同孔径的通孔与沉孔，大尺寸通孔用于穿装固定螺栓实现构件与主安装面的锁紧，小孔可用于安装定位销，

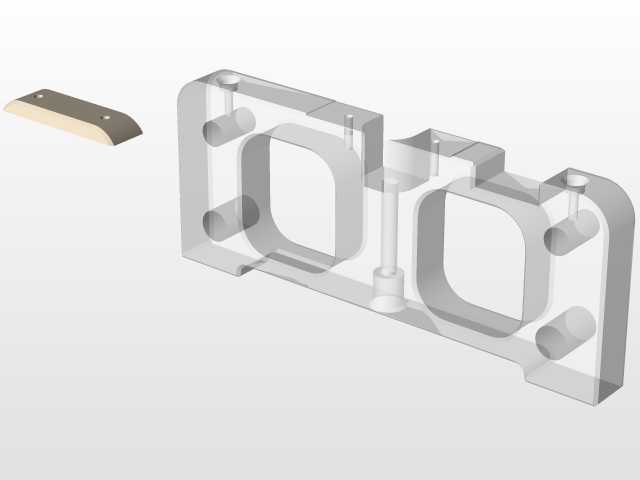

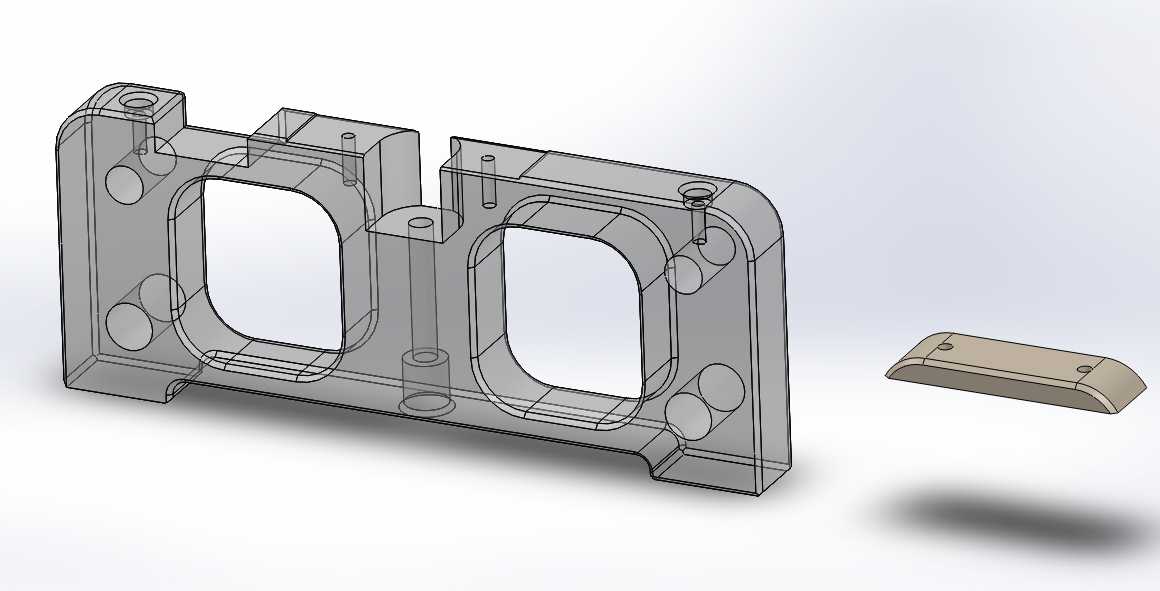

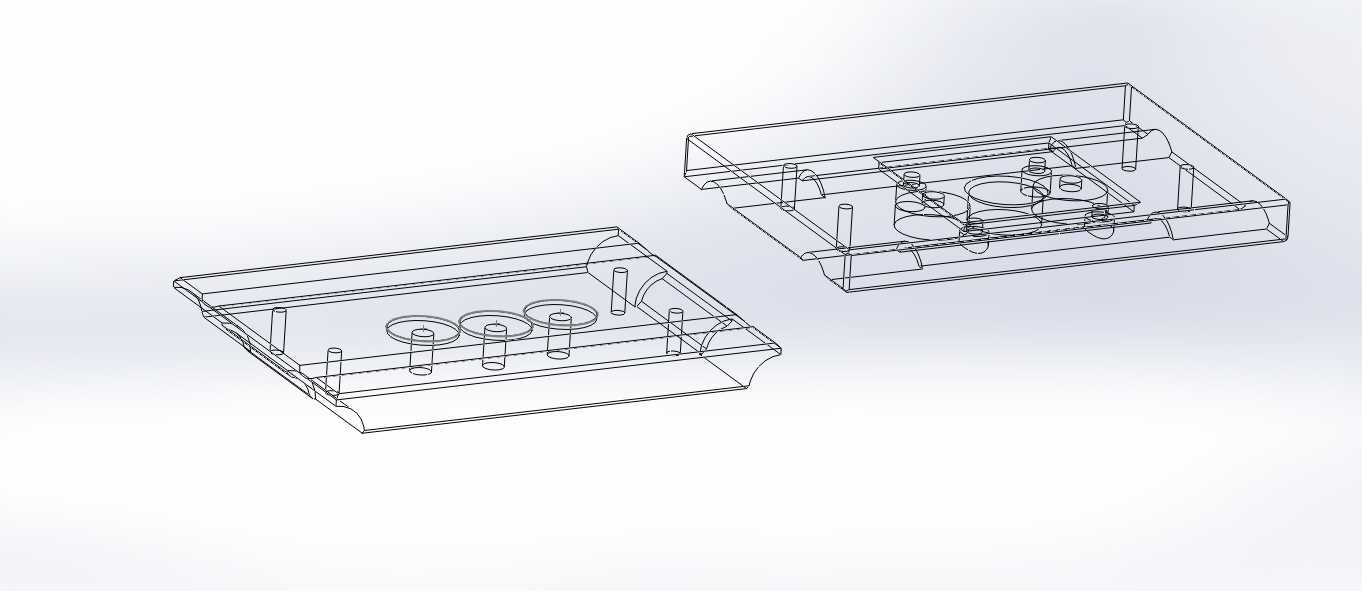

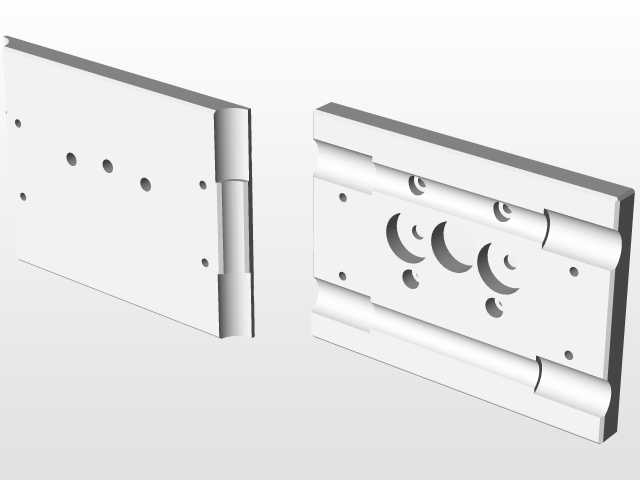

　　或者穿装小规格紧固件连接附属的导向条、检测开关支架等小型零件，部分孔位做了沉头处理，可让螺栓头部完全沉入构件平面内，避免螺栓突出干涉相邻运动部件的运行轨迹。构件的安装边界设计充分考虑了常规工业铝型材、钢板机架的安装尺寸，直角边的长度适配常用40系列、50系列工业型材的端面尺寸，无需额外裁切型材即可直接对位安装，构件的厚度经过载荷校核，可承受常规工位上不超过50kg的垂直静载荷，满足大部分轻载工业工位的承载需求。设计过程中在构件的直角转折处做了微小的圆角过渡处理，避免直角应力集中导致构件受交变载荷时出现开裂问题，同时构件的非安装面做了平面度公差控制，保证附属零件安装后不会出现倾斜偏移。配套的楔形垫片构件可用于补偿安装面的平面度误差，当机架安装面存在轻微加工误差时，可通过垫片调整构件的安装角度，保证安装在构件上的功能零件位置精度符合设计要求，垫片上的开槽结构可在不拆下主构件的情况下直接调整垫片位置，大幅提升后期设备维护的便捷性。
