BOXX品牌工作站机箱壳体结构设计

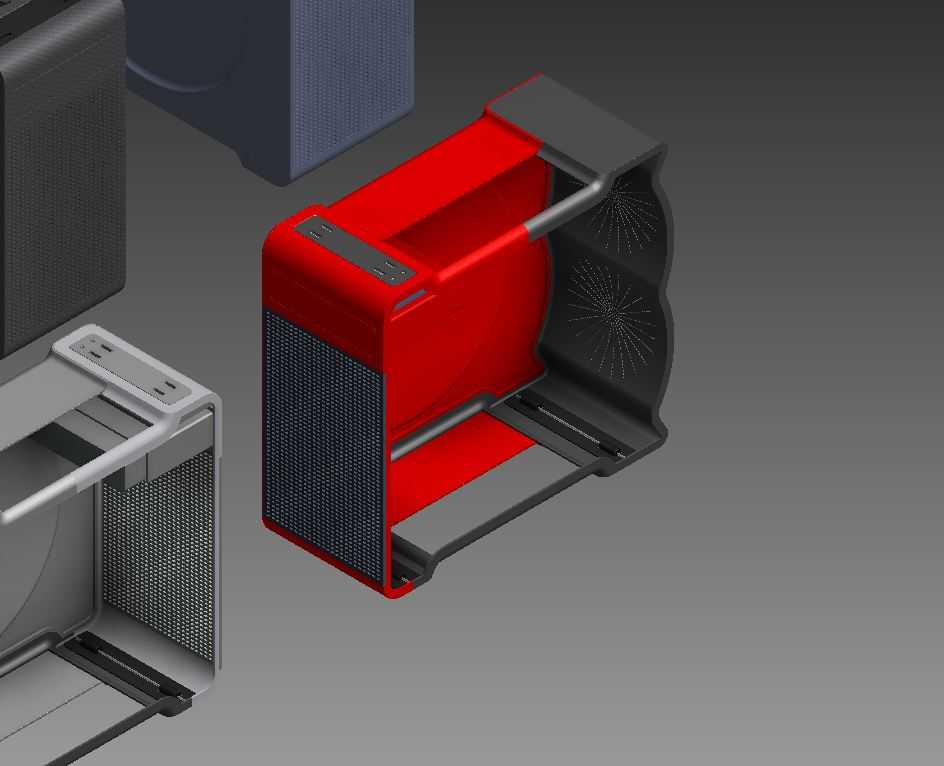

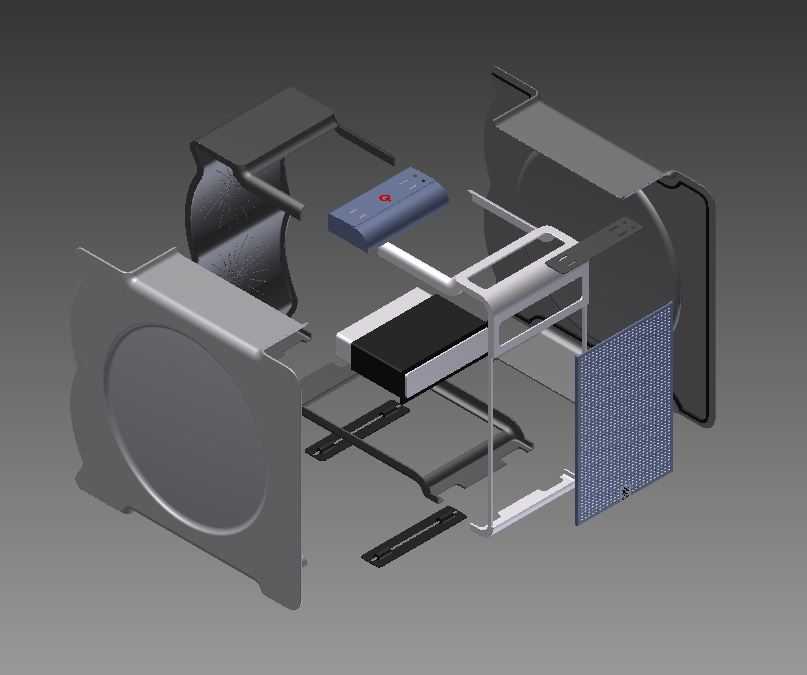

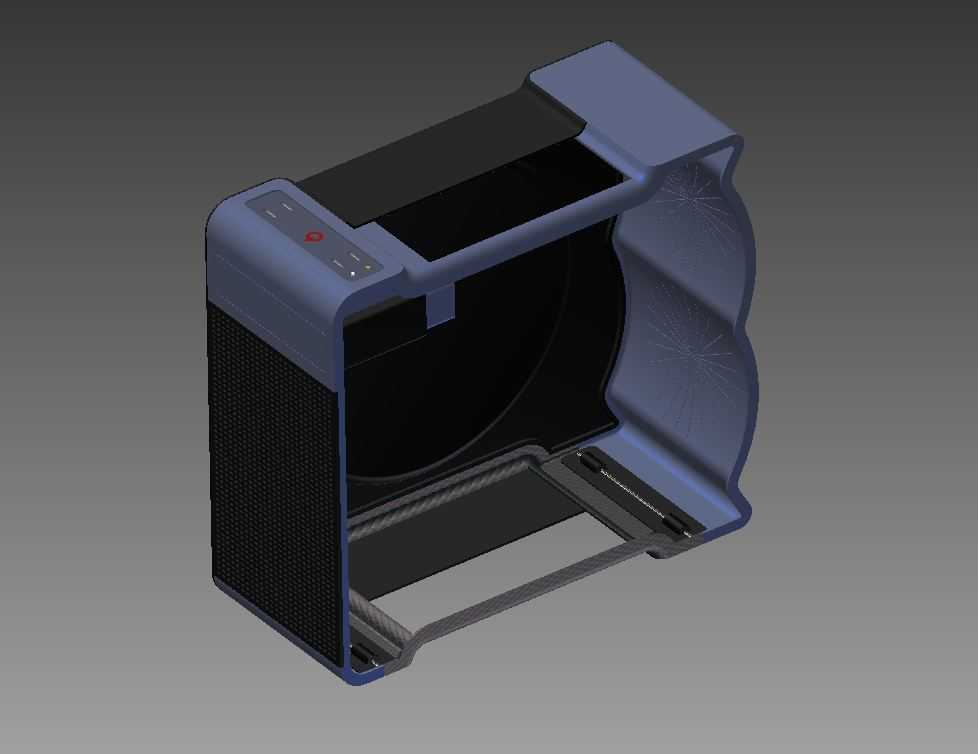

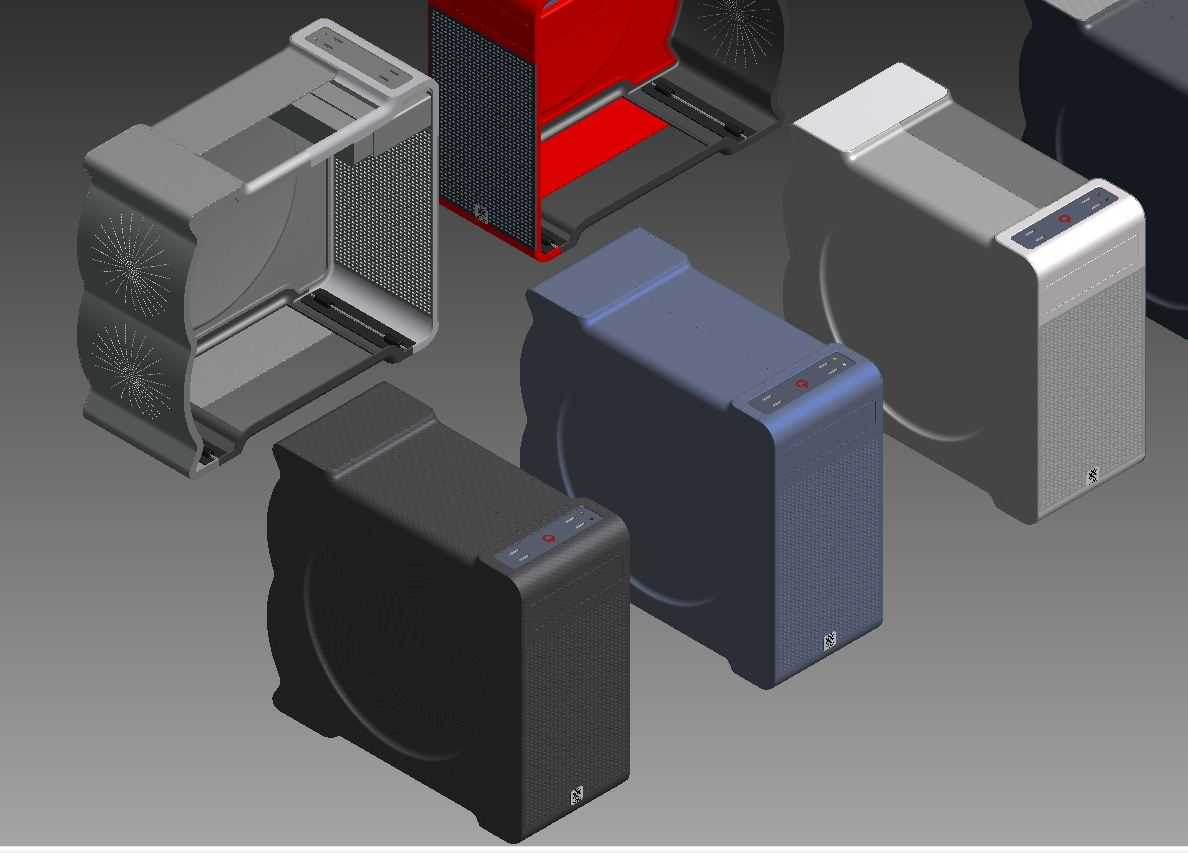

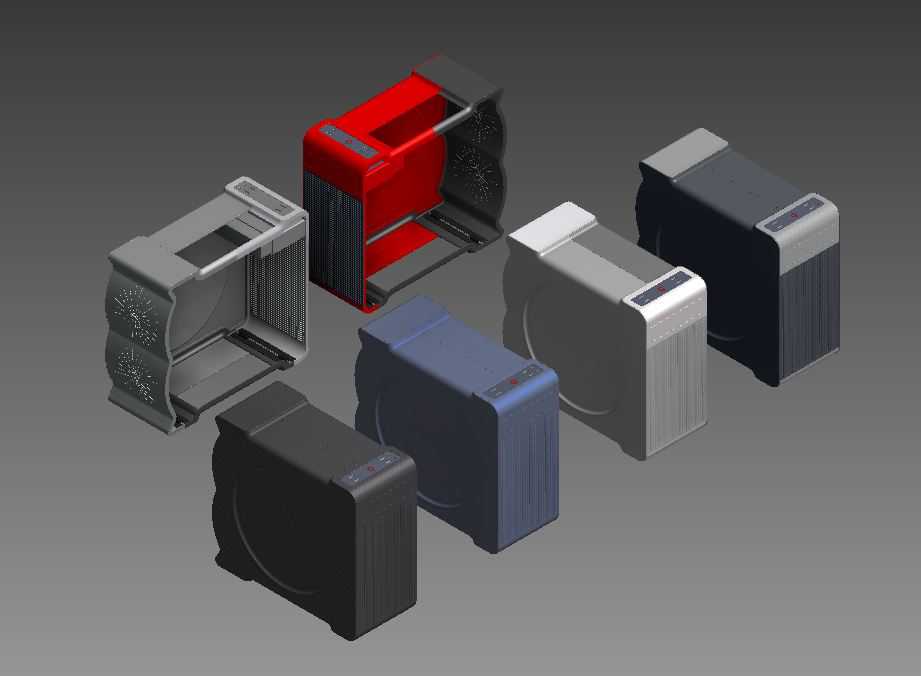

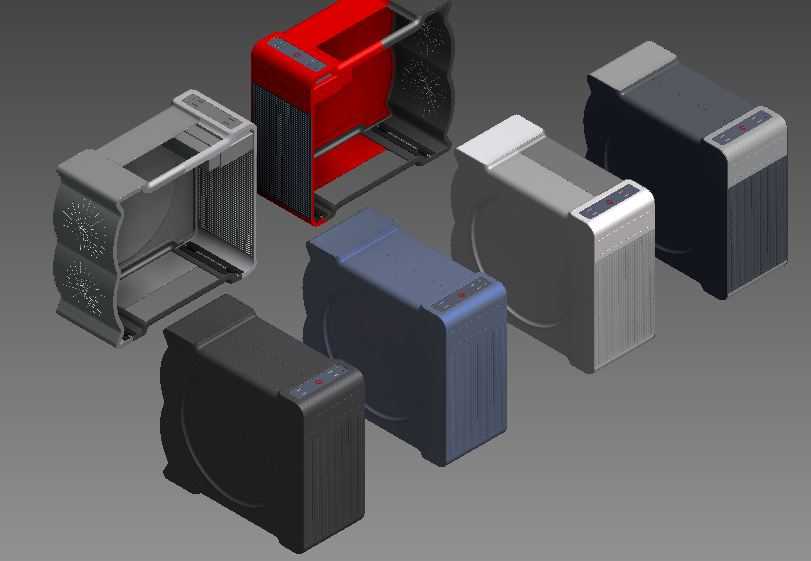

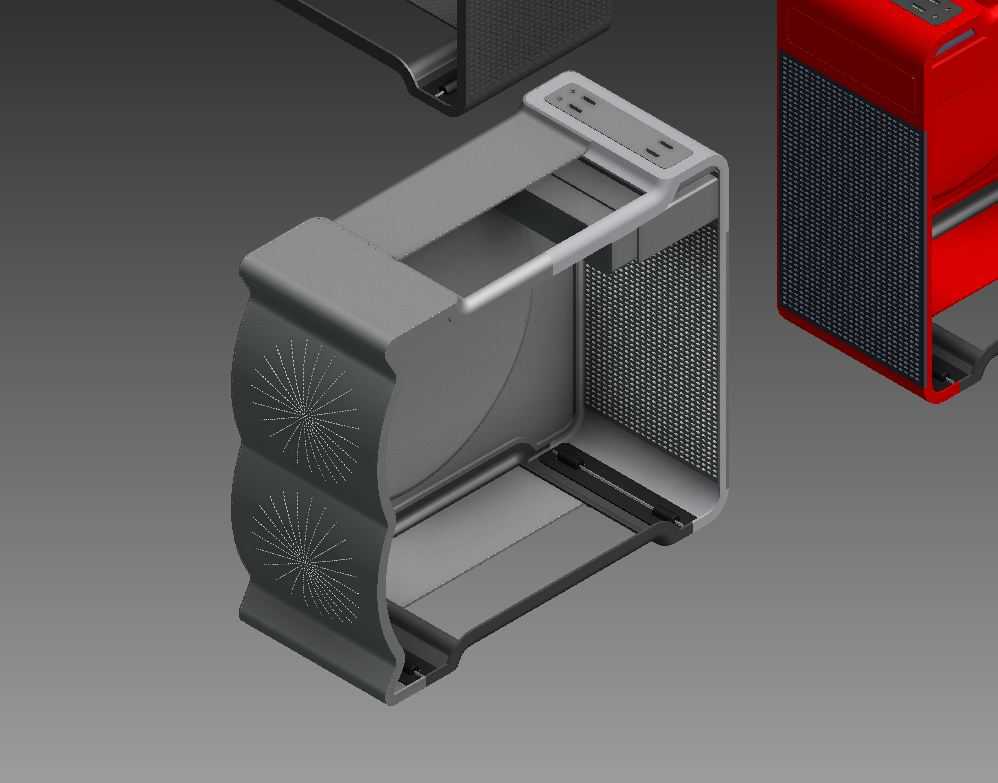

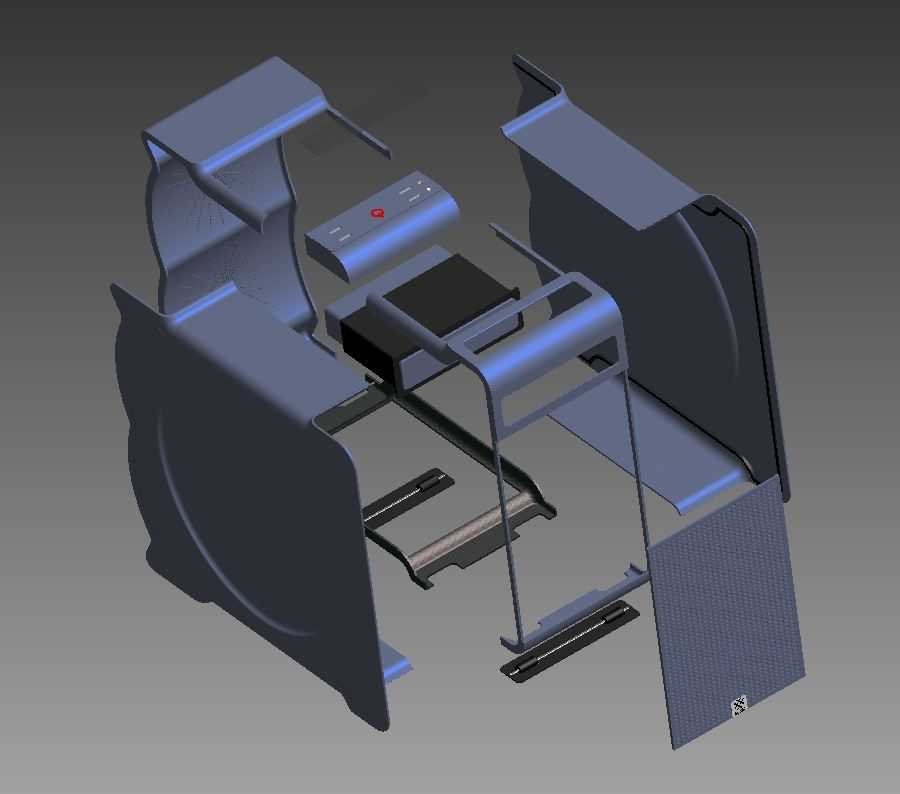

　　本次呈现的是适配高性能工作站的BOXX品牌机箱壳体结构，这类壳体主要应用于图形渲染、工业仿真计算、影视后期制作等对硬件算力要求极高的工作站设备场景，承担内部核心计算硬件的承载、防护与散热导流作用。从结构设计逻辑来看，整体采用分块式钣金拼接思路，拆分出左右侧盖、前面板、顶部承托件、内部导轨支架、后置挡板等独立构件，各构件之间通过卡扣、预留螺接位实现装配，既满足钣金冲压折弯的加工工艺要求，降低单一部件的成型难度，也便于后期硬件拆装维护。在安装边界设计上，内部预留的导轨支架严格匹配标准ATX主板、全尺寸显卡、多硬盘位的安装尺寸，导轨的折弯边做了压平处理，避免硬件抽拉过程中出现刮蹭，各安装孔位的同轴度公差控制在0.2mm以内，

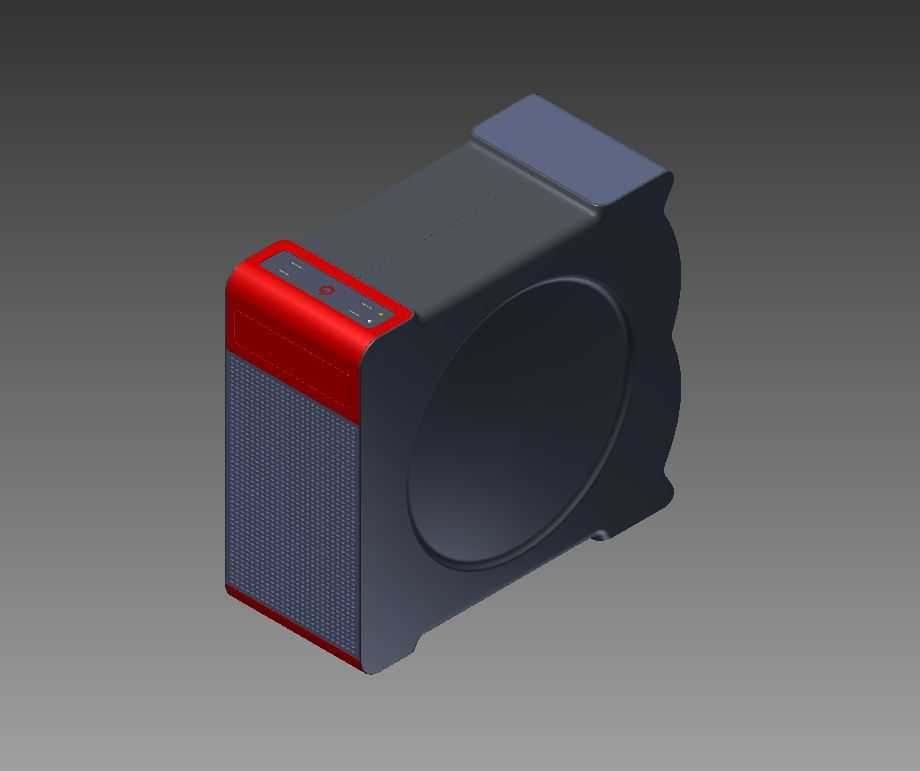

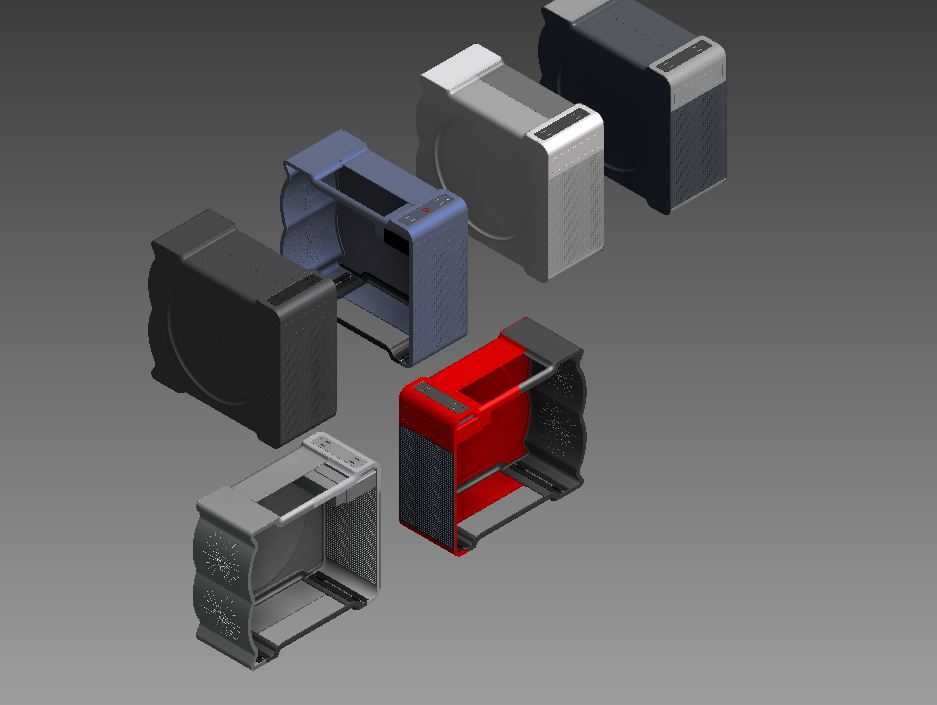

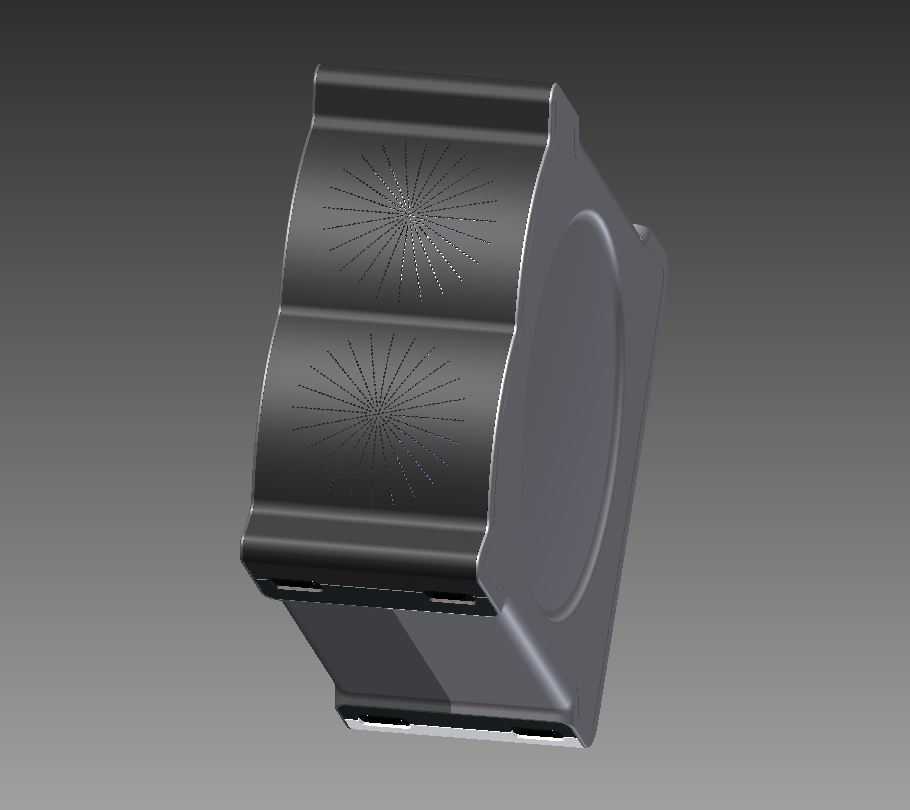

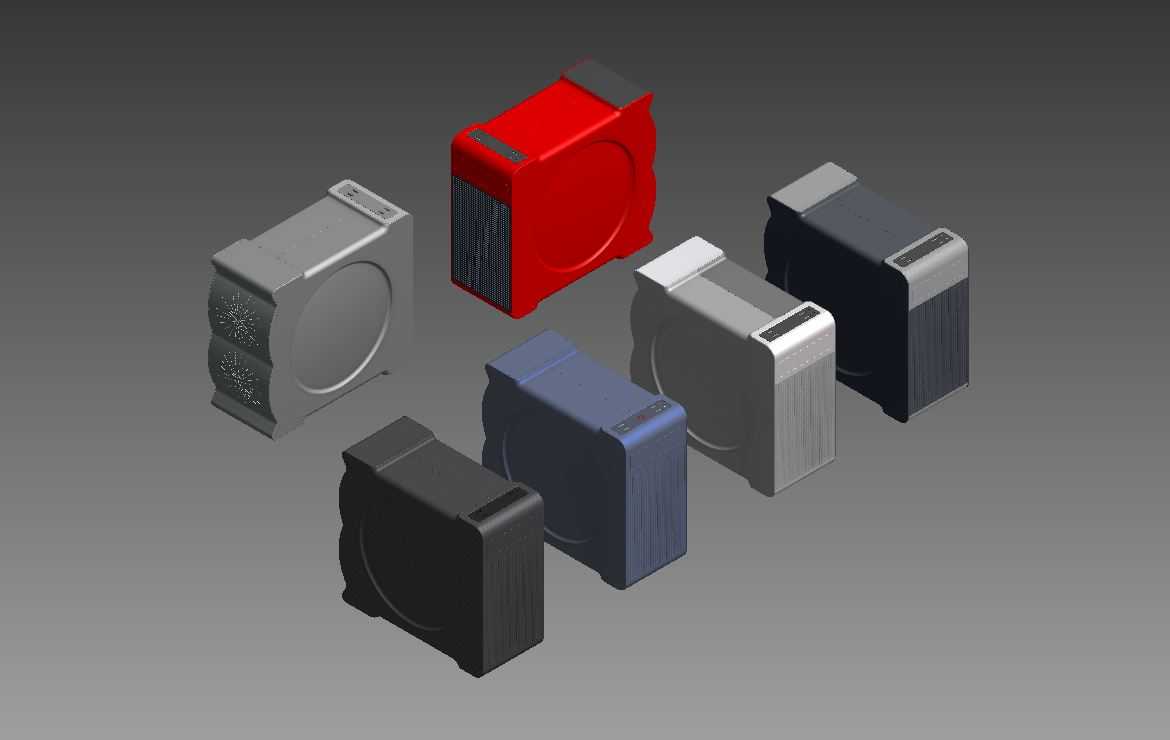

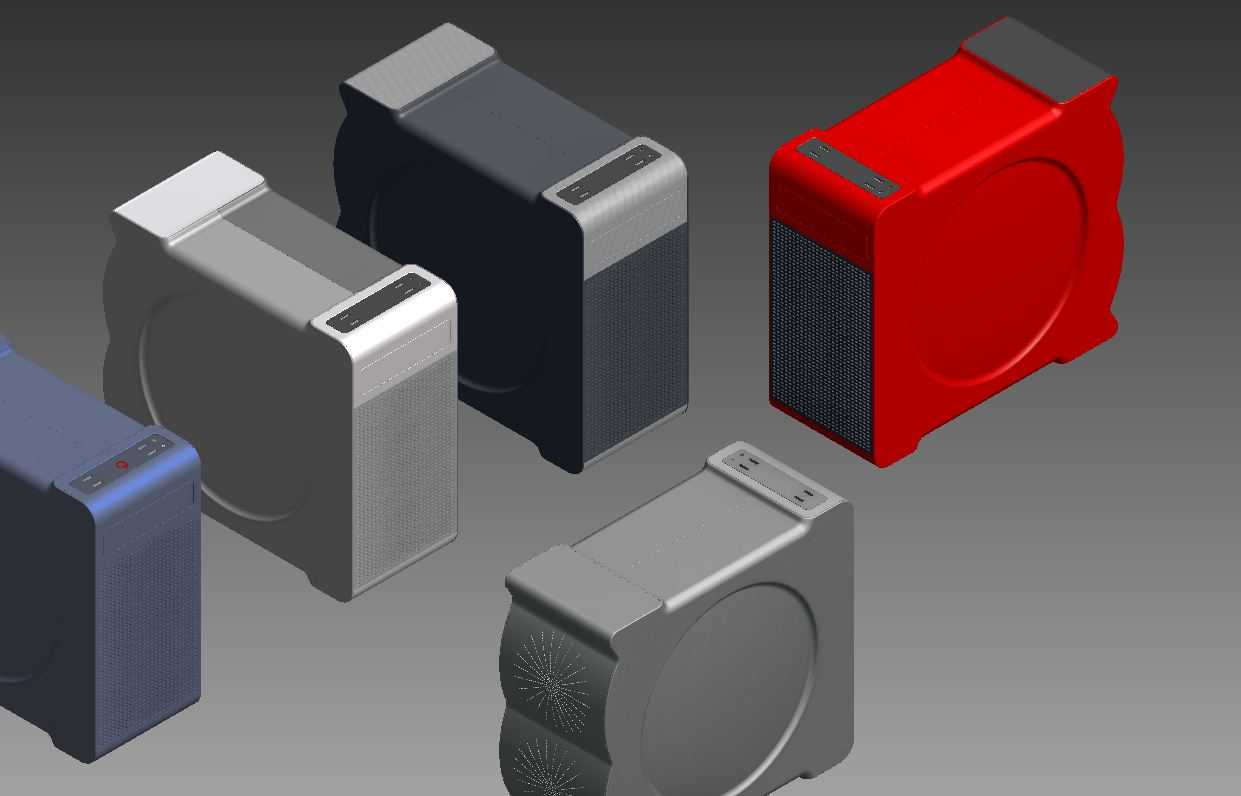

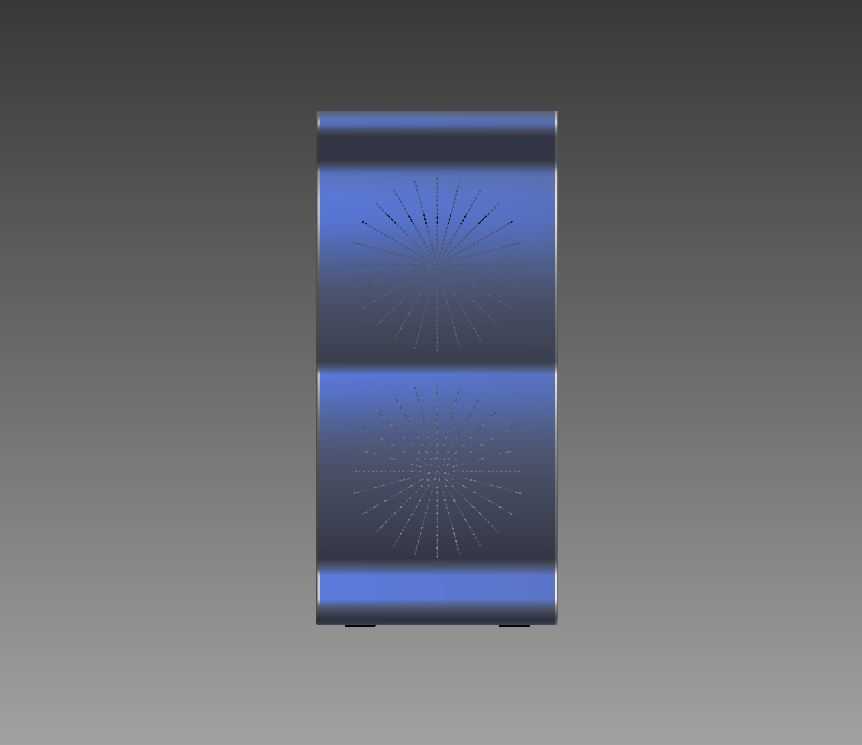

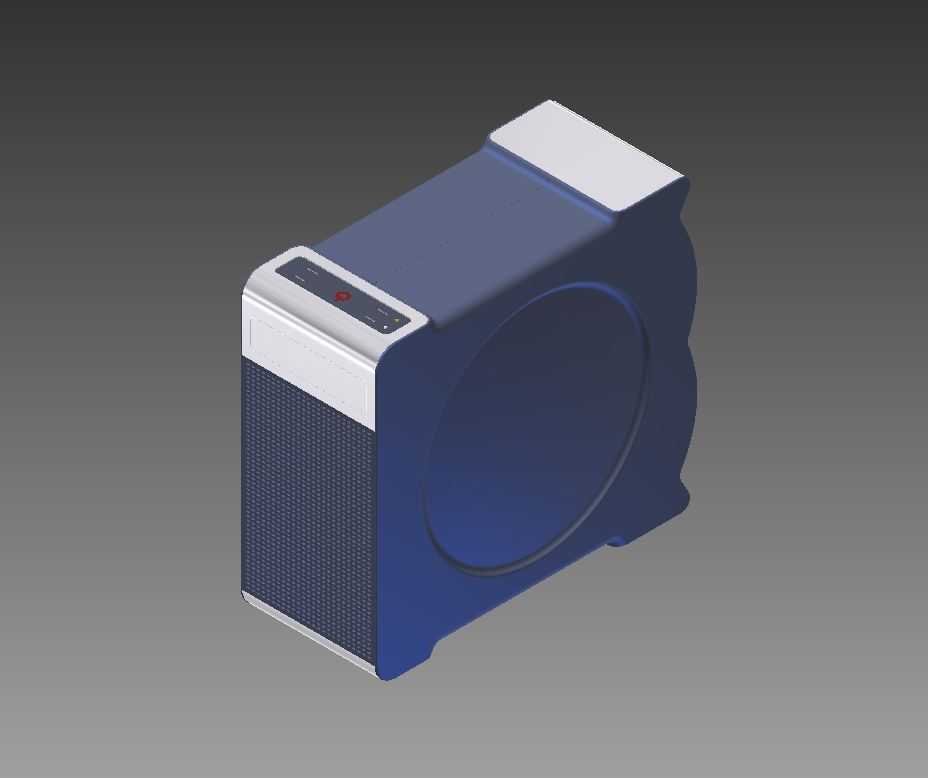

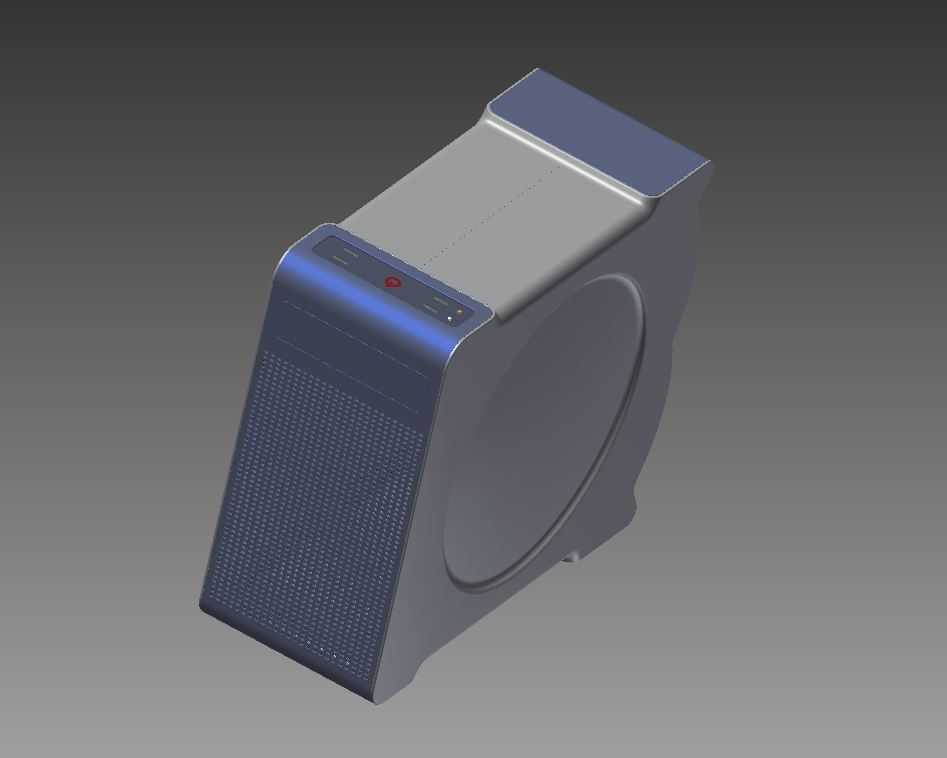

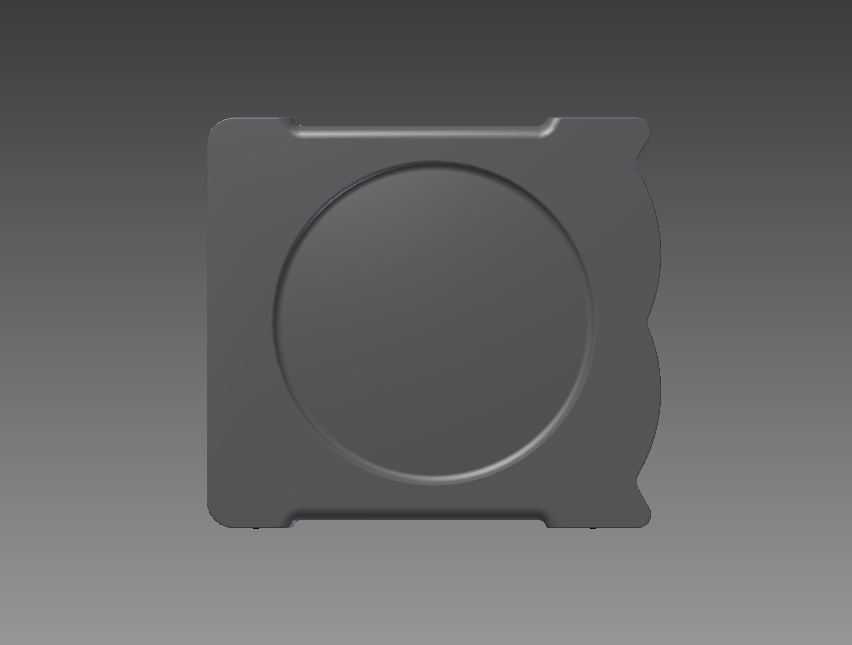

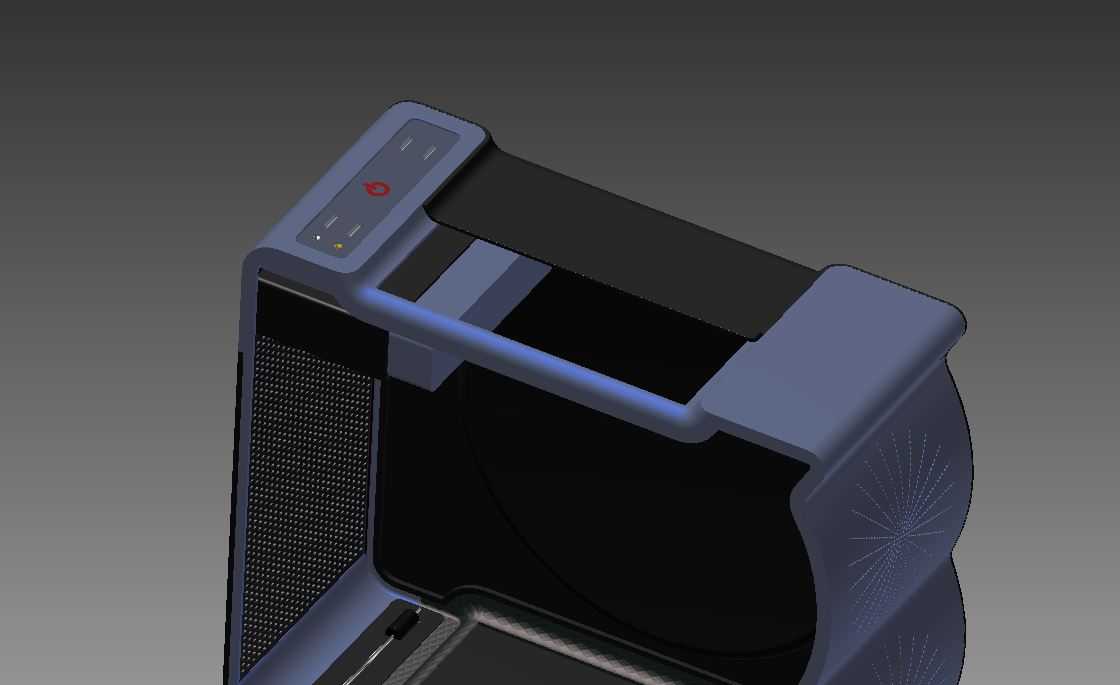

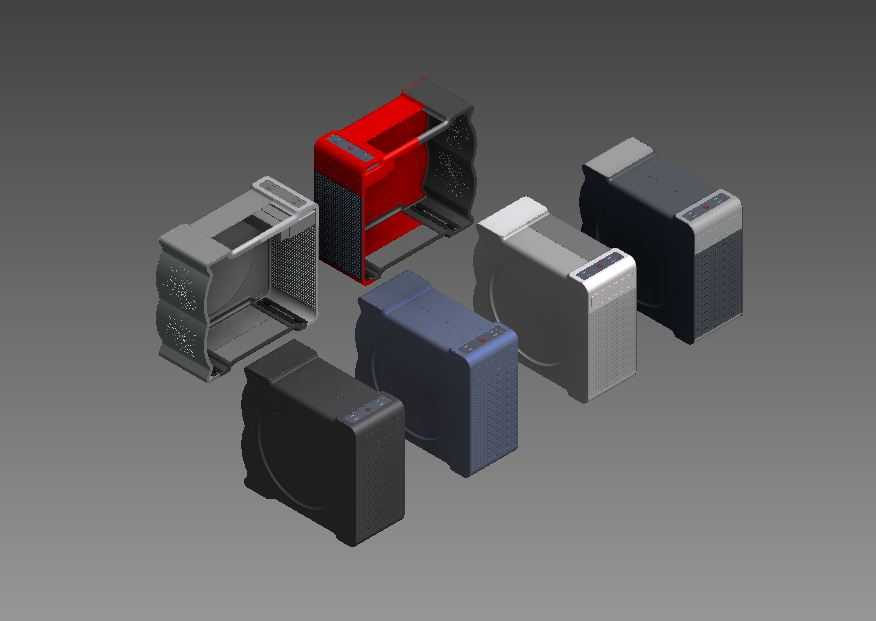

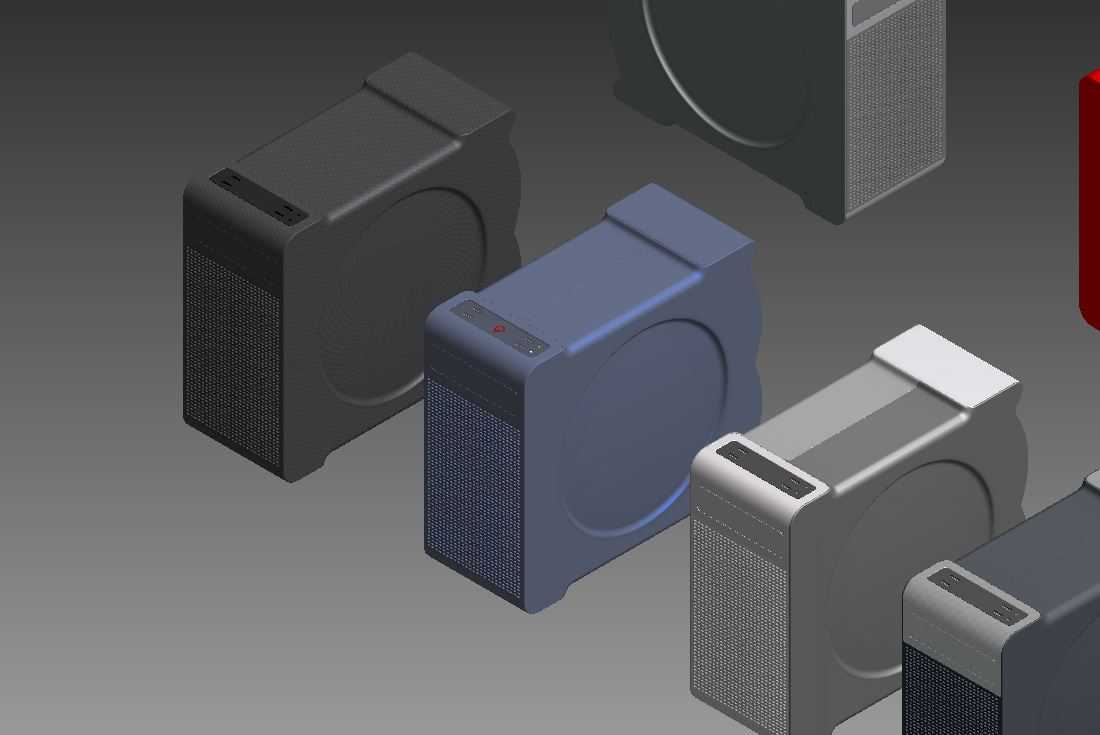

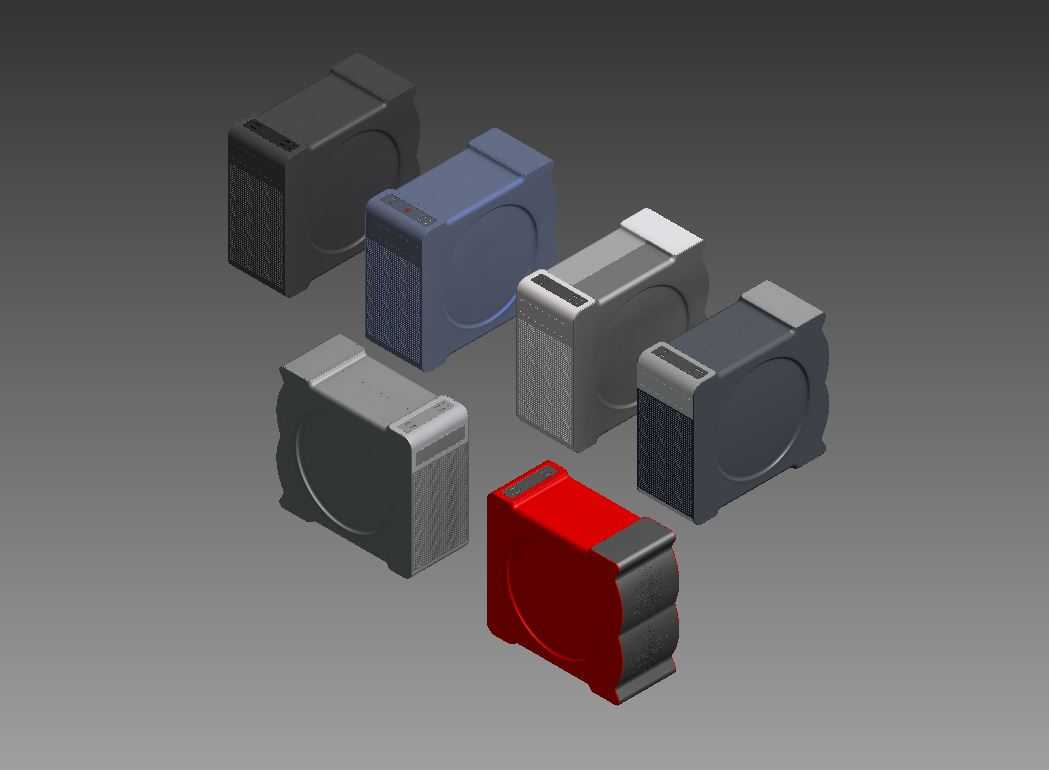

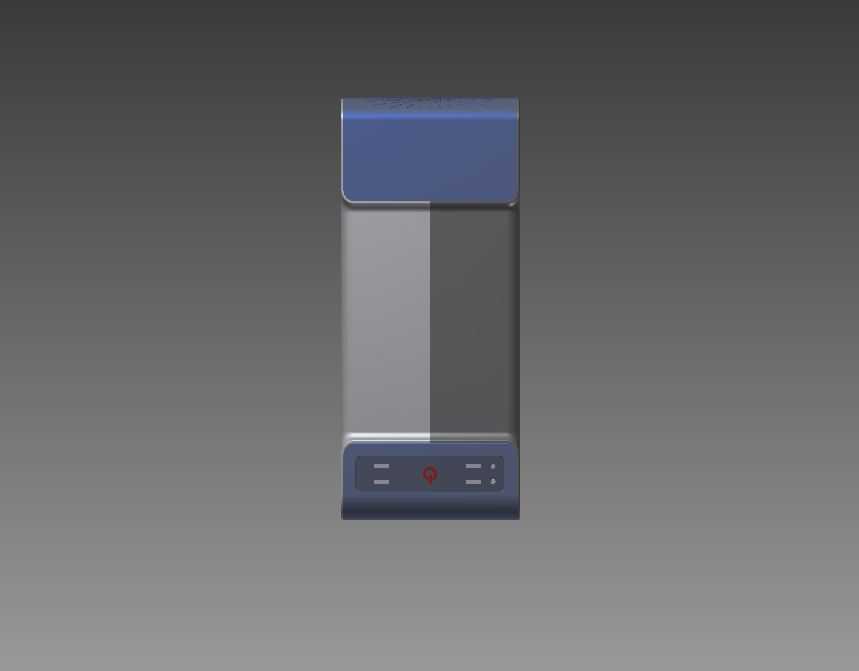

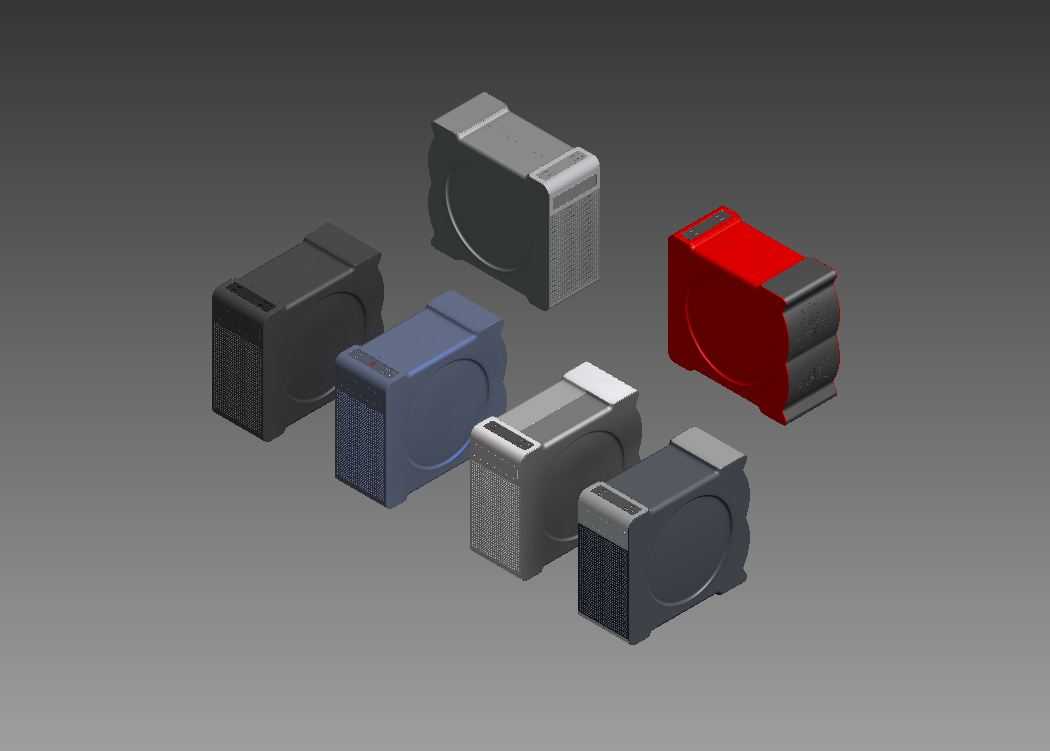

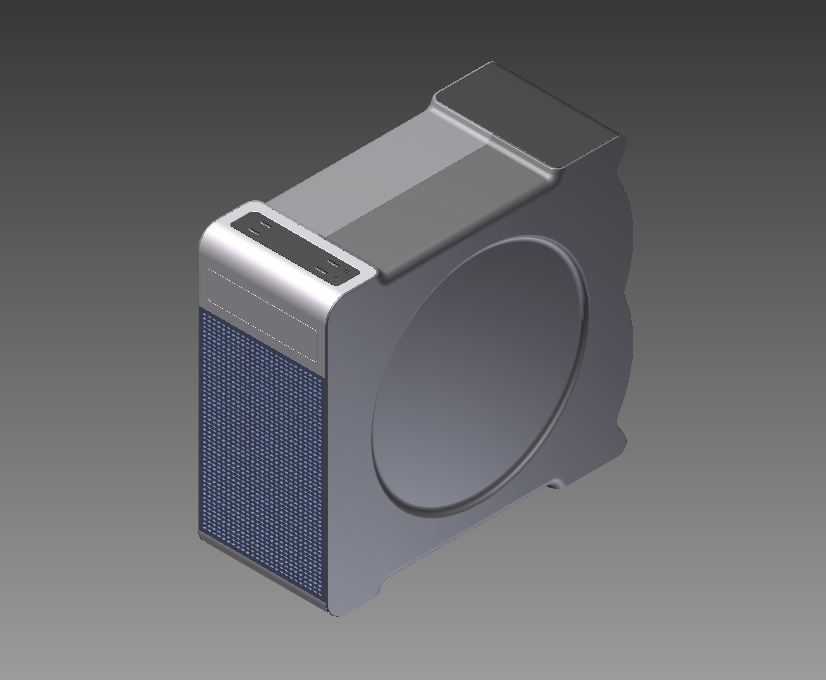

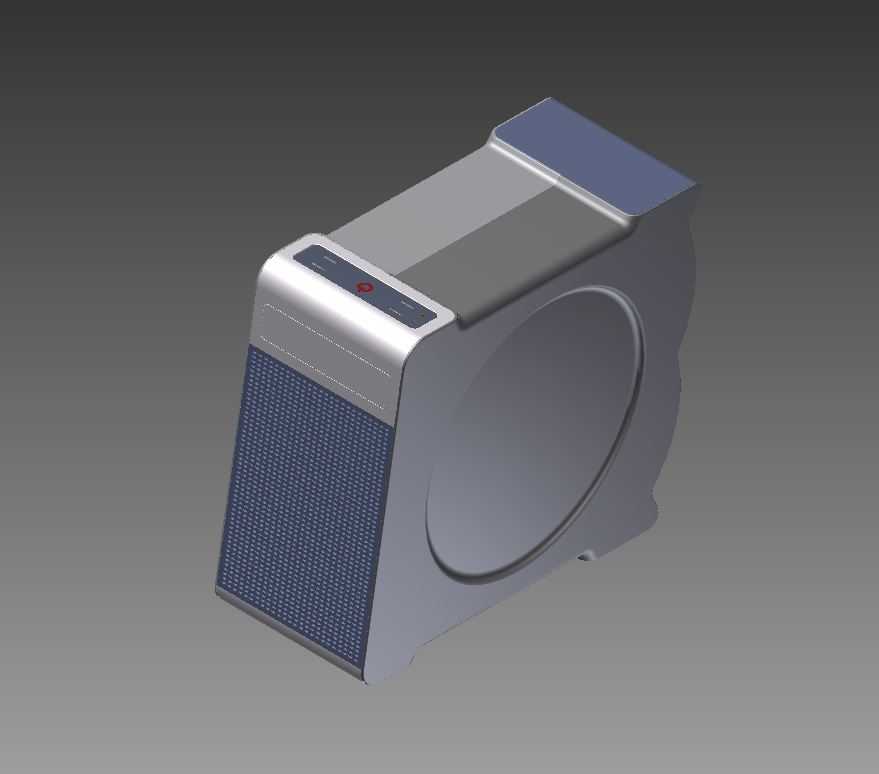

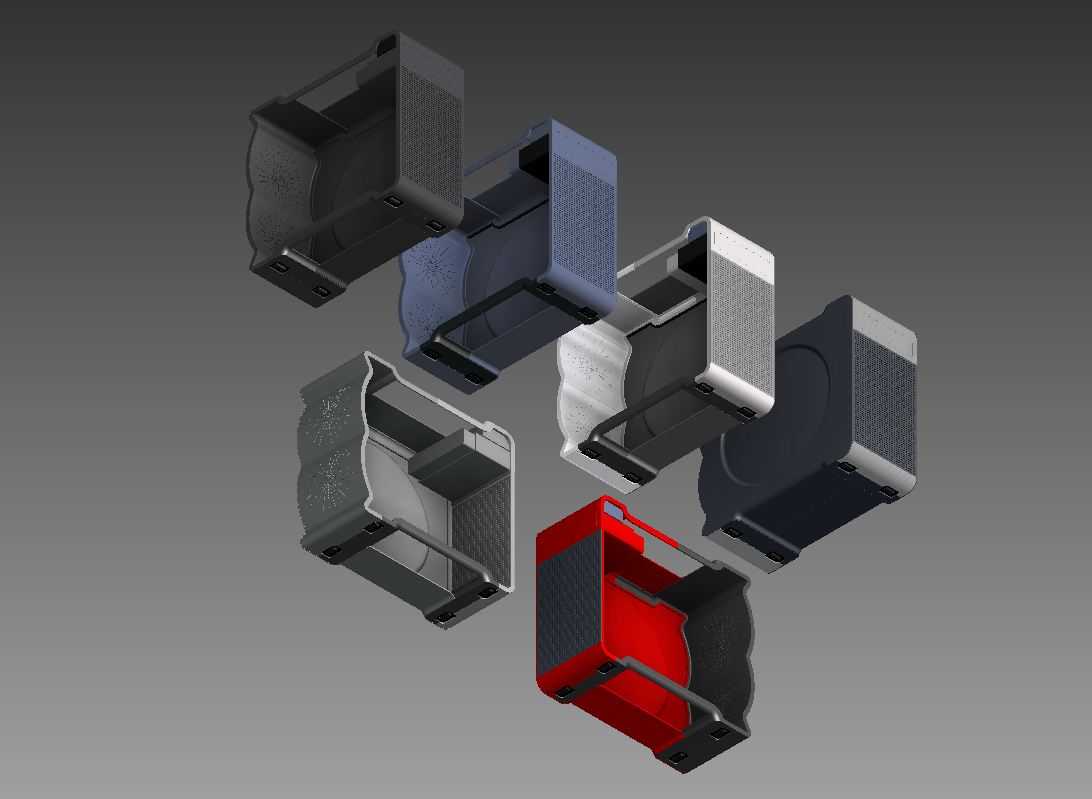

　　保证硬件安装时无错位卡顿问题。外形层面整体贴合方正盒型基础轮廓，侧盖边缘做了圆弧过渡处理，既弱化钣金锐边的安全隐患，也提升整体外观的流畅度，前面板预留了开关按键、状态指示灯的安装位，侧面与前面板均预留了徽标粘贴的平整区域，可根据不同配置版本做品牌标识的灵活布置。功能特性上，壳体各拼接处预留了均匀的通风间隙，配合内部风道走向可形成顺畅的散热通路，避免高负载运行时硬件积热，钣金件的厚度选型兼顾结构强度与整机重量控制，在满足搬运、日常使用抗形变要求的前提下，尽可能降低壳体自重，表面处理可适配多种配色方案，适配不同办公场景的外观需求。设计过程中充分考虑制造端的落地性，所有折弯角度均适配常规钣金折弯设备的加工范围，无特殊成型工艺要求，大幅降低量产阶段的加工成本与良率风险，各部件的定位结构做了防呆设计，装配时无需额外调整即可快速对位，减少总装环节的工时消耗。
