带凸台接口圆形法兰端盖结构设计

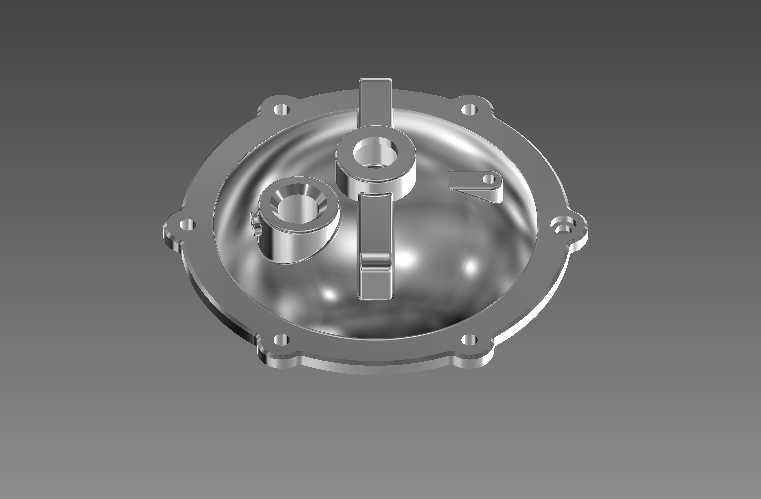

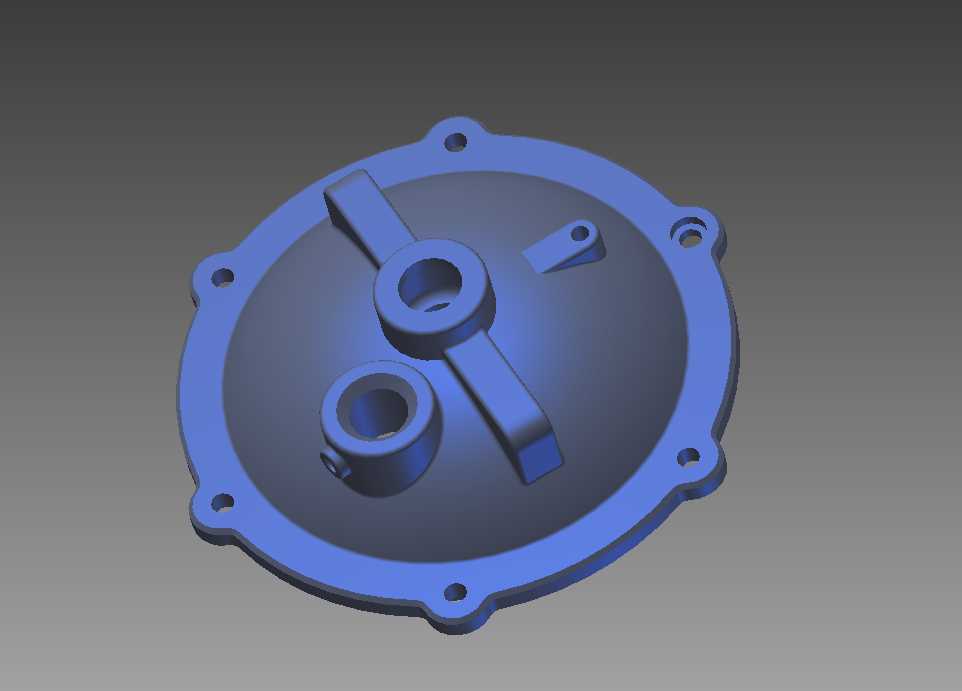

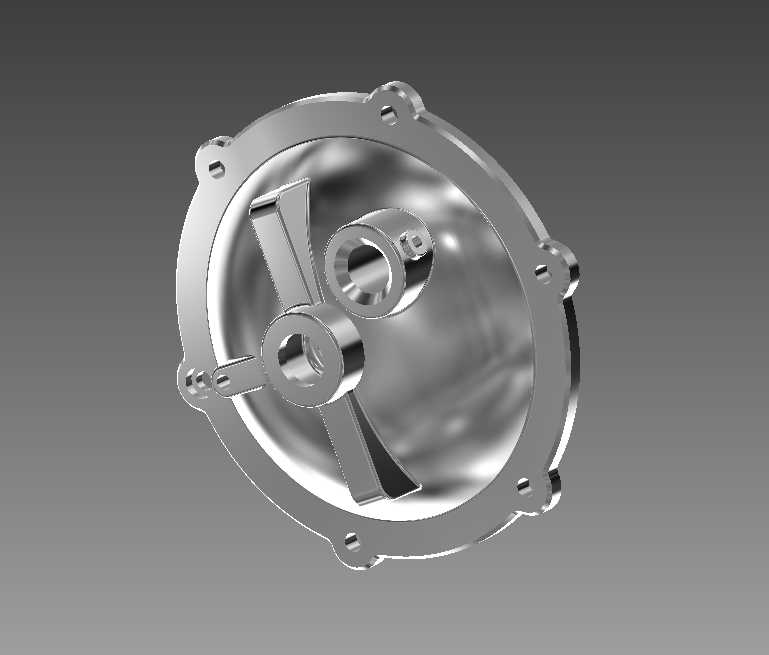

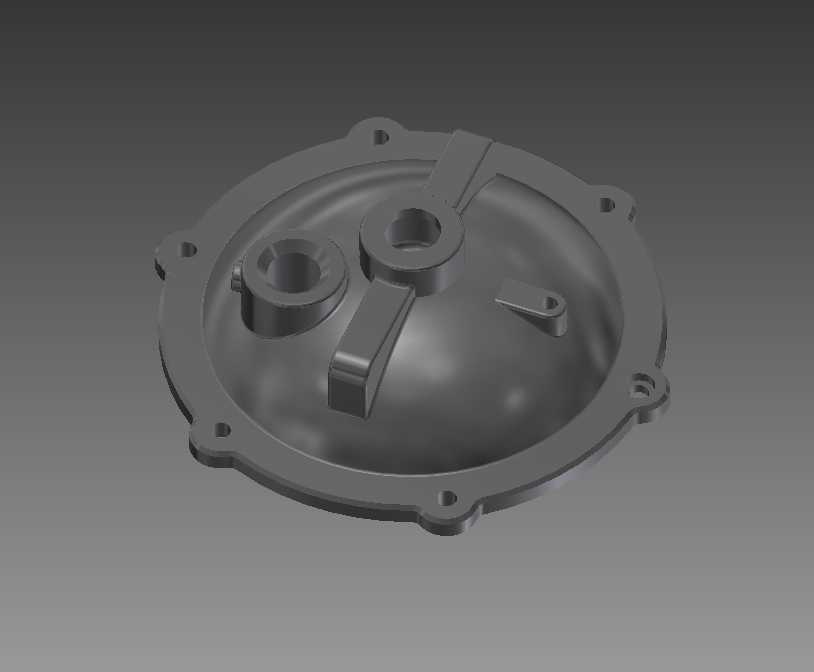

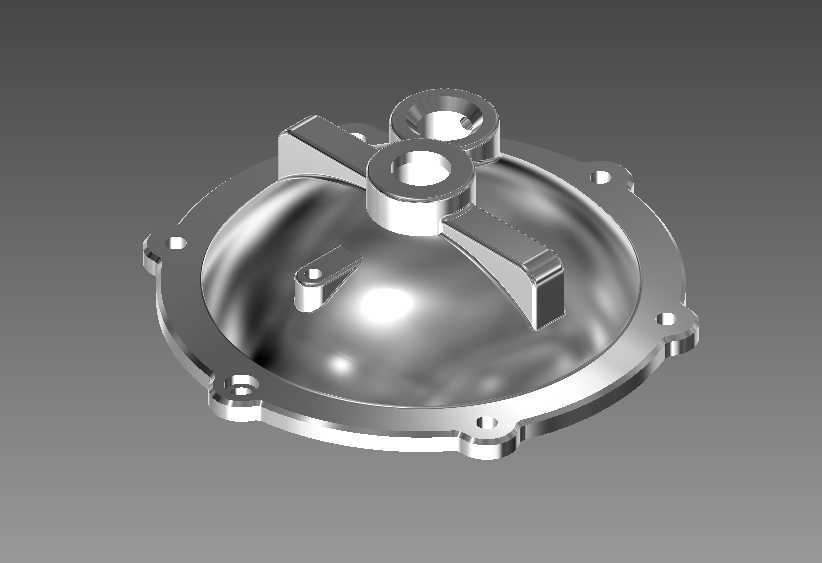

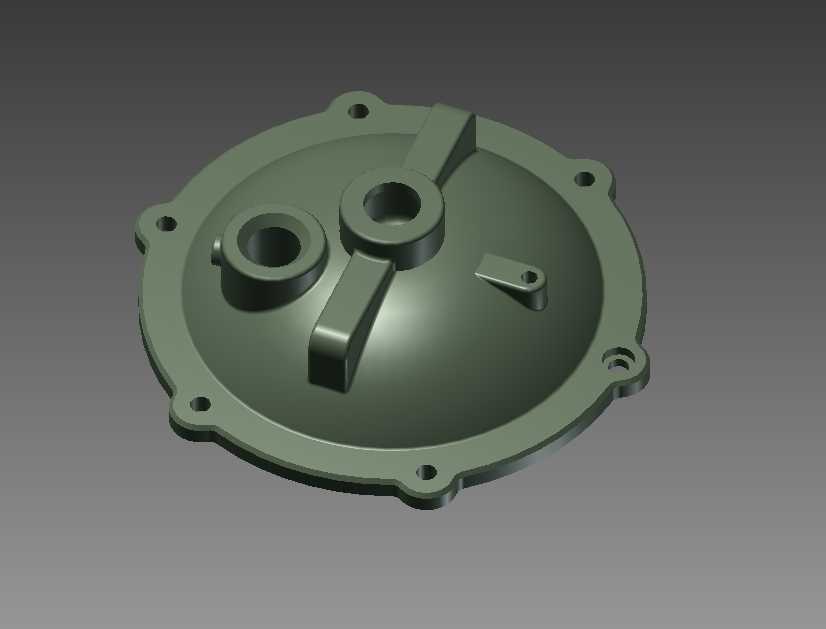

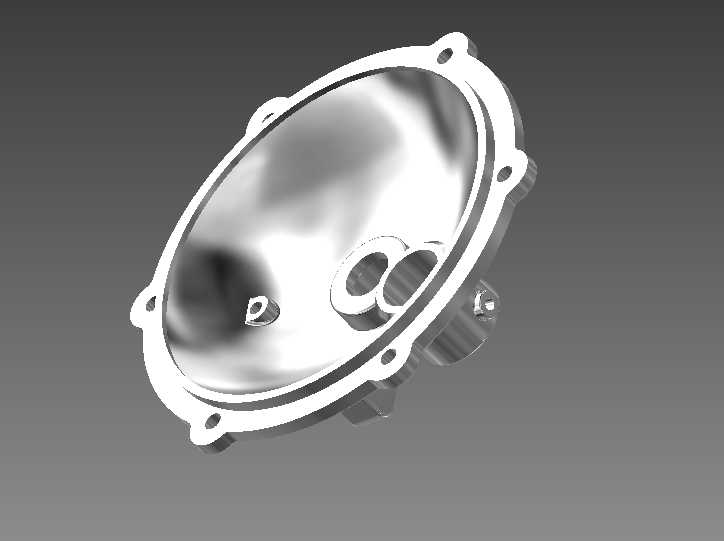

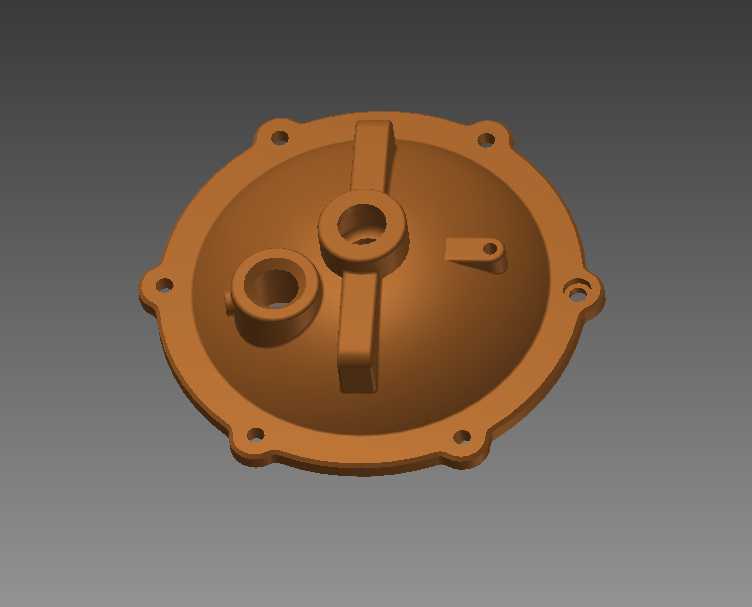

　　这款圆形法兰端盖主要应用于中小型泵体、减速器腔体、气动阀组的端面密封场景，在动力传输、流体输送类设备中承担腔体封闭、接口定位、外部载荷承载的多重作用，是壳体类组件中保障内部工况稳定的核心零件。从结构设计逻辑来看，整体采用圆形法兰作为安装基准，沿法兰外沿均匀分布7个螺栓安装孔，孔位做了局部加厚凸台处理，避免螺栓锁紧时法兰边缘出现应力集中导致的形变，安装孔的节圆尺寸与对应腔体的端面螺纹孔完全匹配，安装时可通过止口结构实现快速定位，无需额外调整同轴度，能有效降低装配环节的对位耗时。端盖主体采用带弧度的穹顶式腔体结构，而非传统平板式设计，这种结构一方面可以在不增加整体壁厚的前提下提升端盖的抗形变能力，承受腔体内部0.6-1.

　　2MPa的介质压力时不会出现鼓胀变形，另一方面穹顶结构可以为腔体内部的运动部件预留足够的避让空间，避免端盖与内部齿轮、叶轮等回转件发生运动干涉。端盖表面设置了两个不同通径的圆柱形凸台接口，大尺寸接口作为动力输入轴的穿设通道，接口内壁预留了密封件安装槽位，可适配标准O型圈或骨架油封，实现轴与端盖之间的动密封，防止腔体内部润滑油或输送介质出现渗漏；小尺寸接口可作为润滑油加注口、压力检测接口或者排气通道使用，接口端面做了精加工平面处理，可直接对接外部管路或堵头，无需额外加工密封面。两个凸台之间设置了一条加强筋结构，沿穹顶表面径向延伸，将两个凸台与法兰基体连为一体，可承受接口外接管路带来的侧向载荷，避免凸台根部因长期受载出现断裂问题。

　　法兰端盖的整体厚度、凸台高度均按照通用安装边界设计，安装后整体突出腔体端面的尺寸控制在合理范围，不会与周边相邻的管路、支架等部件发生空间干涉，适配多数同规格通用机械的腔体安装需求，建模过程中所有安装孔位、接口尺寸、密封槽位均按照通用机械标准参数设置，可直接导入装配体完成干涉检查，也可根据实际工况需求调整壁厚、接口通径等参数，适配不同压力等级、不同安装空间的使用场景。
