环形螺旋压缩弹簧精密结构设计

　　这类环形螺旋弹簧常被应用在需要周向均匀提供弹性力的工况中，比如环形密封结构的预紧、回转类设备的缓冲限位、快装接头的锁紧抵接场景，区别于常规直线圆柱弹簧，它的整体成型为闭合圆环形态，能在360度圆周方向同步输出均衡的弹性张力，不会出现直线弹簧偏载时的力值偏移问题。从结构设计逻辑来看，建模时首先要确定环形基体的中心轨迹直径，这个尺寸直接决定了弹簧的安装适配边界，需要匹配安装位的环形槽内径尺寸，预留足够的径向伸缩余量，避免工作过程中弹簧与槽壁发生卡滞。弹簧丝的直径选择需要结合工作载荷计算，线径越大整体刚度越高，能承受的压缩载荷上限越高，但对应的伸缩行程会相应缩短，设计时需要平衡载荷需求与行程空间的矛盾。

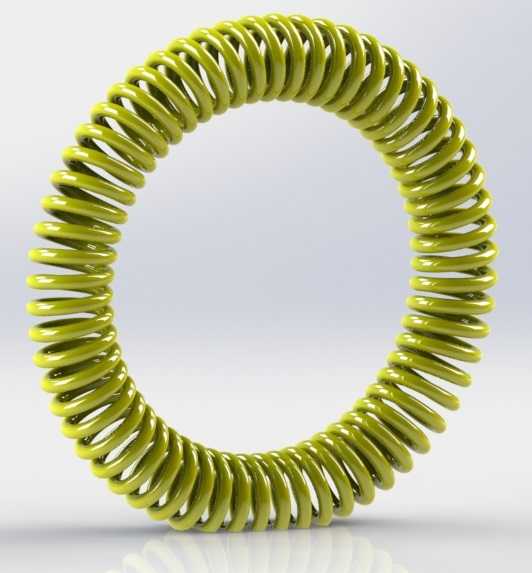

　　螺旋节距的设置要保证相邻簧圈在最大压缩量下不会发生并圈碰磨，同时要控制节距均匀度，避免局部节距偏差导致圆周方向力值分布不均，引发工作时的异响或偏磨问题。弹簧的两端没有常规直弹簧的磨平端面，因为环形结构本身是连续螺旋闭合的，成型时需要保证首尾簧圈的平滑衔接，衔接处的过渡曲率要和整体环形轨迹保持一致，不能出现局部凸起或曲率突变，否则会在交变载荷作用下成为应力集中点，大幅缩短弹簧的疲劳寿命。表面处理层的厚度也要纳入尺寸校核范畴，比如图中所示的涂覆层，需要计算涂覆后的整体外径、内径尺寸，保证涂覆完成后依然能顺利装入预设的安装槽内，不会出现装配过盈量过大导致的弹簧压死失效。在实际选型应用时，要注意这类弹簧的工作行程是沿环形径向的压缩量，

　　而非轴向伸缩，安装时需要保证弹簧完全嵌入环形槽内，槽的深度要大于弹簧最大压缩后的高度，避免工作过程中弹簧脱出安装位。建模过程中螺旋扫描的轨迹需要做曲率连续处理，不能出现折线拐点，否则扫描生成的簧丝会出现局部应力集中的结构缺陷，和实际生产中的绕制工艺逻辑保持一致，绕制时芯轴的直径要根据弹簧的回弹量做补偿，保证绕制成型切断后环形直径符合设计要求，不会因为回弹出现尺寸超差。这类弹簧在卫浴快接结构、管道密封补偿、小型回转设备的阻尼结构中都有广泛应用，设计时还要考虑工作环境的温度、腐蚀因素，匹配对应的簧丝材质与表面处理工艺，保证长期工作下的弹性衰减量在允许范围内。
