V型八缸动力输出连接法兰结构

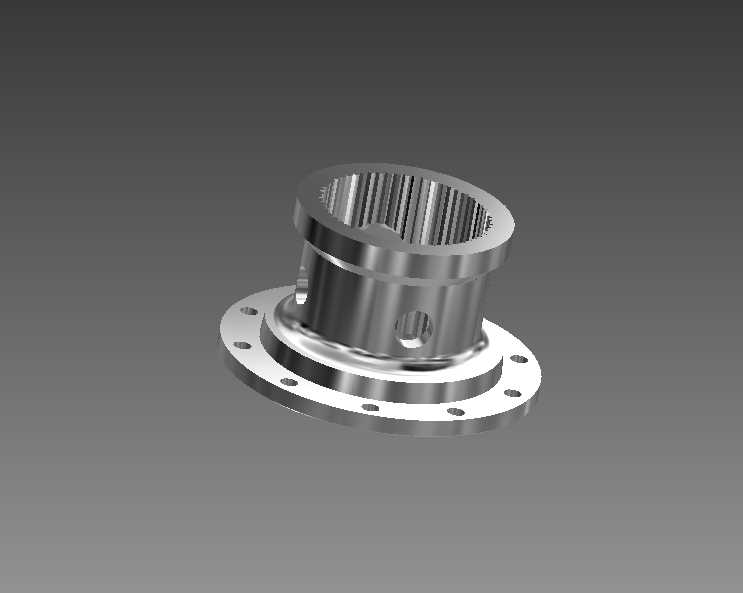

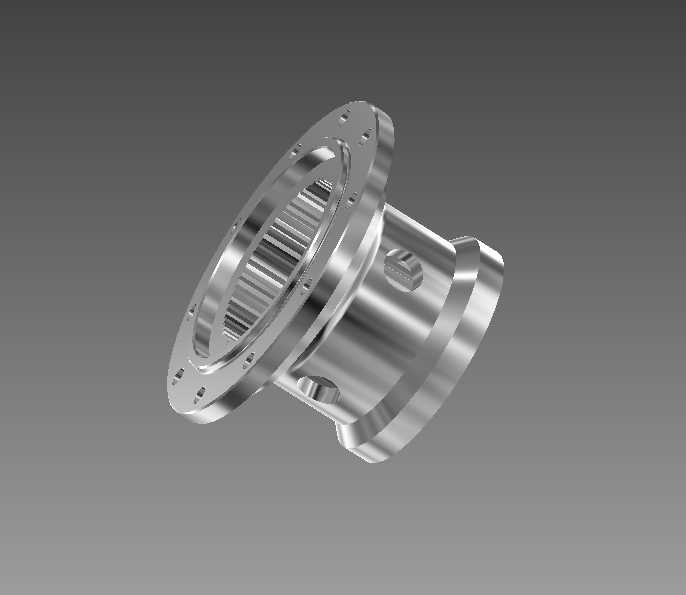

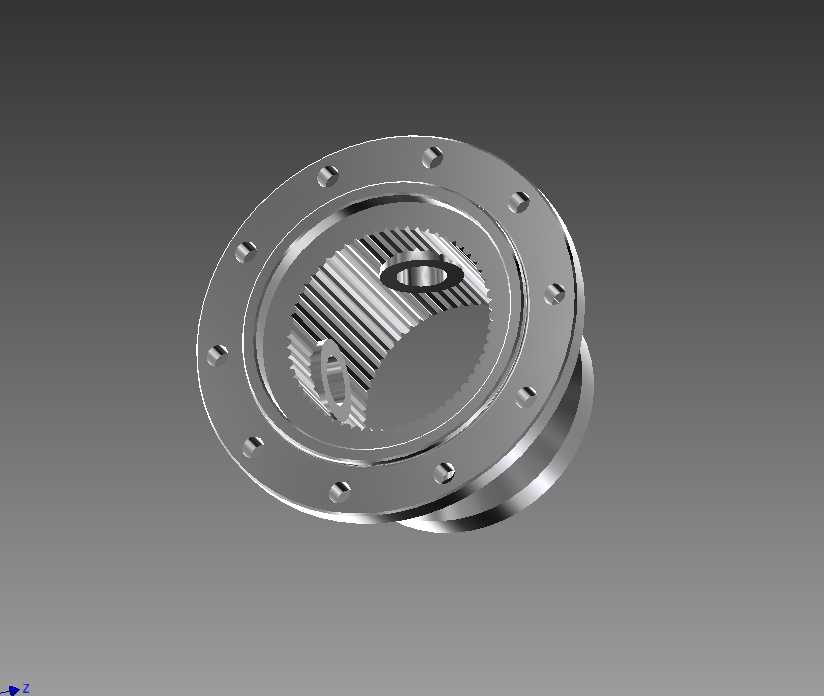

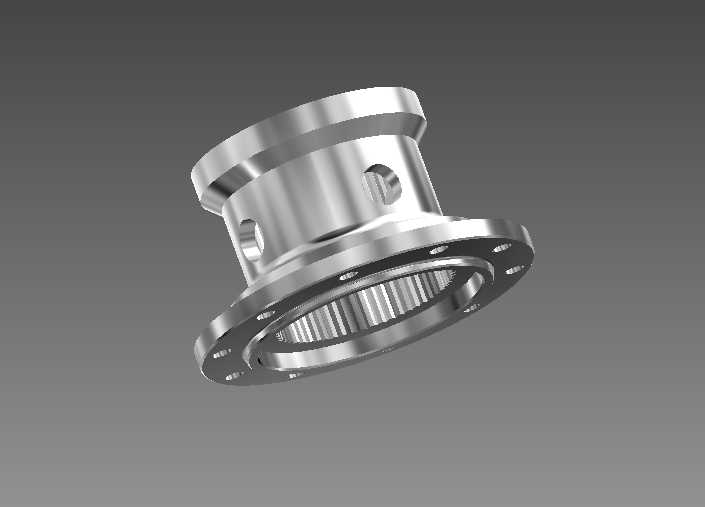

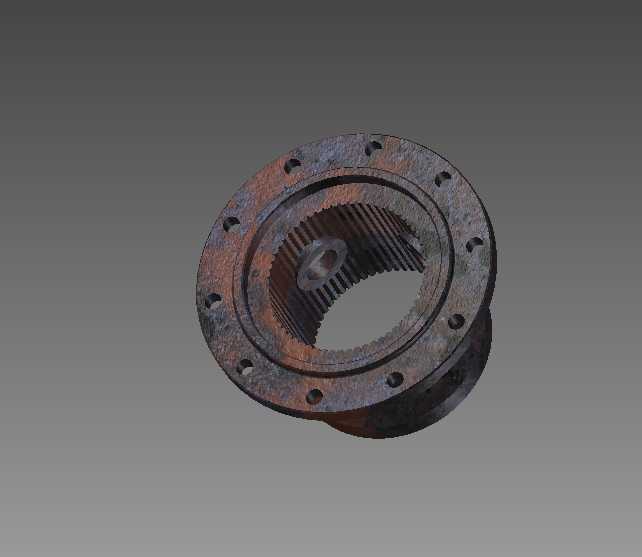

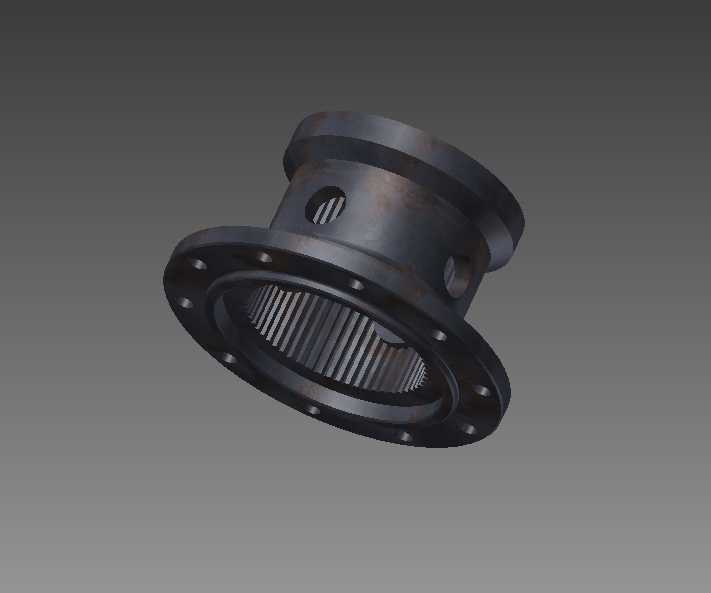

　　该构件属于V8动力单元的核心传动连接部件，日常应用场景覆盖大排量乘用车辆、工程作业机械、固定式动力机组的动力传输链路，主要承担动力输出端与后续传动总成的扭矩传递、轴向定位功能，是动力输出路径上的关键承力零件。从结构设计逻辑来看，构件采用一体化锻坯加工思路，主体分为上部筒状定位段与下部法兰安装段两个功能区域，上部筒段外壁预留对称分布的径向销孔，用于装配定位锁销，实现与动力输出轴的周向防转限位，避免大扭矩工况下出现连接打滑问题；下部法兰盘沿圆周均匀布置沉头安装孔，孔位的节圆尺寸经过公差匹配，可与对接的传动壳体端面精准贴合，保证连接后的同轴度误差控制在传动系统允许的范围内。构件内孔采用渐开线花键结构，齿形参数与动力输出轴的外花键完全适配，

　　可在传递大扭矩的同时，均匀分散齿面接触应力，降低局部应力集中导致的齿面磨损、崩齿风险，相比平键连接结构，花键配合的承载能力更强，更适配V8单元大扭矩输出的工况特性。安装边界方面，上部筒段的外径尺寸与动力端壳体的内孔定位止口匹配，装配时可直接插入止口完成径向初定位，无需额外调整同轴度；下部法兰盘的厚度经过刚度校核，在螺栓预紧力作用下不会出现翘曲变形，保证连接面的密封性能，避免动力腔体内的润滑油出现渗漏问题。设计过程中针对构件的受力特性做了结构优化，筒段与法兰盘的衔接位置采用大圆角过渡处理，消除直角结构带来的应力集中隐患，在保证整体结构强度满足峰值扭矩承载要求的前提下，尽可能去除非承力区域的多余材料，控制构件整体重量，

　　降低动力传输路径上的转动惯量，提升动力响应速度。构件的所有配合面均标注了严格的形位公差要求，花键齿面、法兰安装端面、筒段定位外圆的粗糙度要求匹配对应装配工况，可保证长期交变载荷作用下的连接可靠性，适配高转速、大扭矩的持续运行场景，在动力单元的全生命周期内可稳定承担传动连接功能，减少因连接部件失效导致的动力中断故障。
