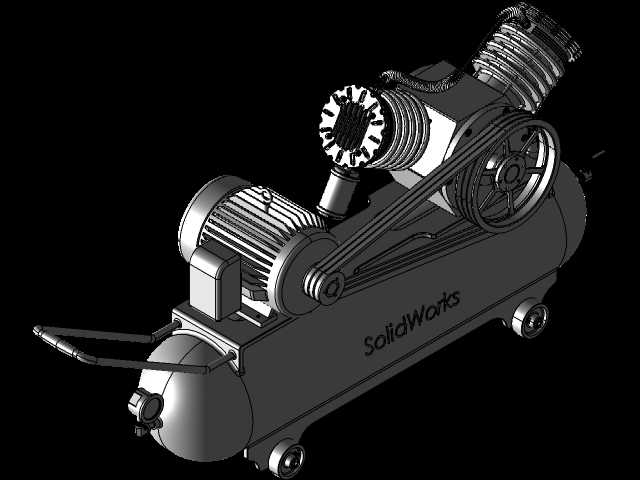

加工厂便携双级往复式空气压缩设备结构

　　在机械加工车间的零散工位、户外管线抢修、小型装配作业点这类没有集中供气覆盖的场景里，这类便携往复式压缩设备是气动工具的核心气源支撑，能稳定为气动扳手、吹尘枪、小型气动夹具提供符合压力要求的压缩空气，弥补固定管网供气灵活性不足的短板。从结构设计逻辑来看，双级压缩的布局是为了规避单级压缩压比过大带来的排气温度过高、容积效率偏低的问题，一级缸先将常压空气预压缩到中间压力，经中间冷却结构降温后再送入二级缸完成最终升压，整个压缩过程更接近等温压缩，能有效降低单位气量的能耗，同时延长易损件的更换周期。设计时首先要考虑的是便携移动场景的安装边界，整机的重心要落在滚轮与支撑脚构成的支撑面中心位置，推扶手的高度要适配成年人站立推行的施力角度，

　　避免移动过程中出现侧翻风险；整机的外形宽度要控制在常规车间通道、厂区门洞的通行尺寸以内，保证能顺利通过狭窄的作业区域，不会因为尺寸过大影响转场效率。功能层面，这类设备的气路布局要兼顾日常维护的便捷性，进排气阀组采用模块化的装配结构，不需要拆解整个缸体就能完成阀片的检查更换，曲轴箱的油位观察窗设置在外侧易观察的位置，日常巡检时不用俯身就能快速判断润滑油位是否在合理区间。缸体的散热鳍片排布方向要和移动时的自然气流方向匹配，设备转场移动或者运行时，迎面气流能顺着鳍片间隙带走压缩过程产生的热量，不需要额外加装大尺寸的散热风扇就能把排气温度控制在合理范围。考虑到加工厂多粉尘的使用环境，进气过滤装置的安装位置要远离地面扬尘区域，

　　过滤滤芯采用快拆结构，操作人员不用专用工具就能完成滤芯的清理或者更换，避免粉尘进入缸体加剧活塞环与缸壁的磨损。储气罐的容积匹配双级缸的排气量，既不会因为容积过小导致气动工具工作时压力波动过大，也不会因为罐体过大增加整机重量影响便携性，罐体上的安全阀、排污阀位置要避开操作人员推行时的肢体接触区域，同时保证排污操作时不需要俯身到设备底部就能完成操作，降低日常维护的操作难度。整个传动部分的护罩采用全封闭结构，既避免车间内的铁屑、杂物卷入皮带传动区域，也能防止操作人员误触运动部件发生安全事故，护罩上预留的通风孔刚好对准皮带轮的散热位置，保证传动部件运行时的热量能及时散出。
