工业水冷散热冷冻机组结构设计

　　这套水冷式冷冻设备的三维结构，核心面向工业生产环节的精准温控场景，常见于注塑成型产线的模具冷却、精密机床的主轴温控、激光加工设备的热源散热、电子元器件老化测试的环境恒温等工况，区别于风冷式制冷设备，水冷结构的换热效率更高，运行噪音更低，适合对温控精度、环境噪音有明确要求的密闭车间场景。从结构设计逻辑来看，整体采用立式箱式集成布局，外壳采用带竖向加强筋的工程塑料壳体，既能够降低整机自重，也可以通过筋位结构提升壳体抗形变能力，设备侧部预留的格栅式检修门采用快拆式铰接结构，日常维护时无需完全拆卸门板，即可直接接触内部的换热盘管、离心风轮、制冷管路等核心部件，检修门内侧的格栅导流结构经过角度优化，能够在进风过程中对气流做初步整流，

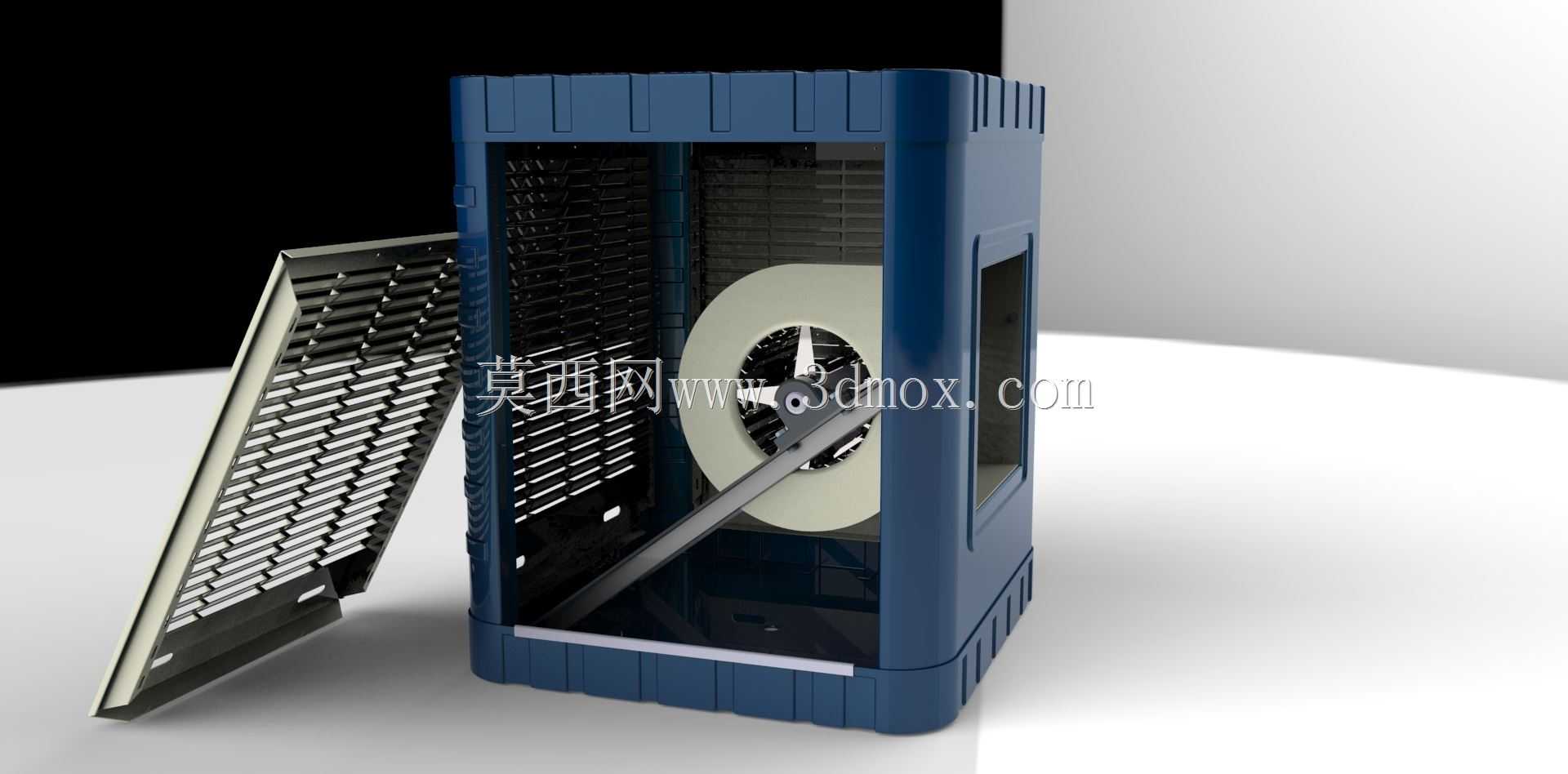

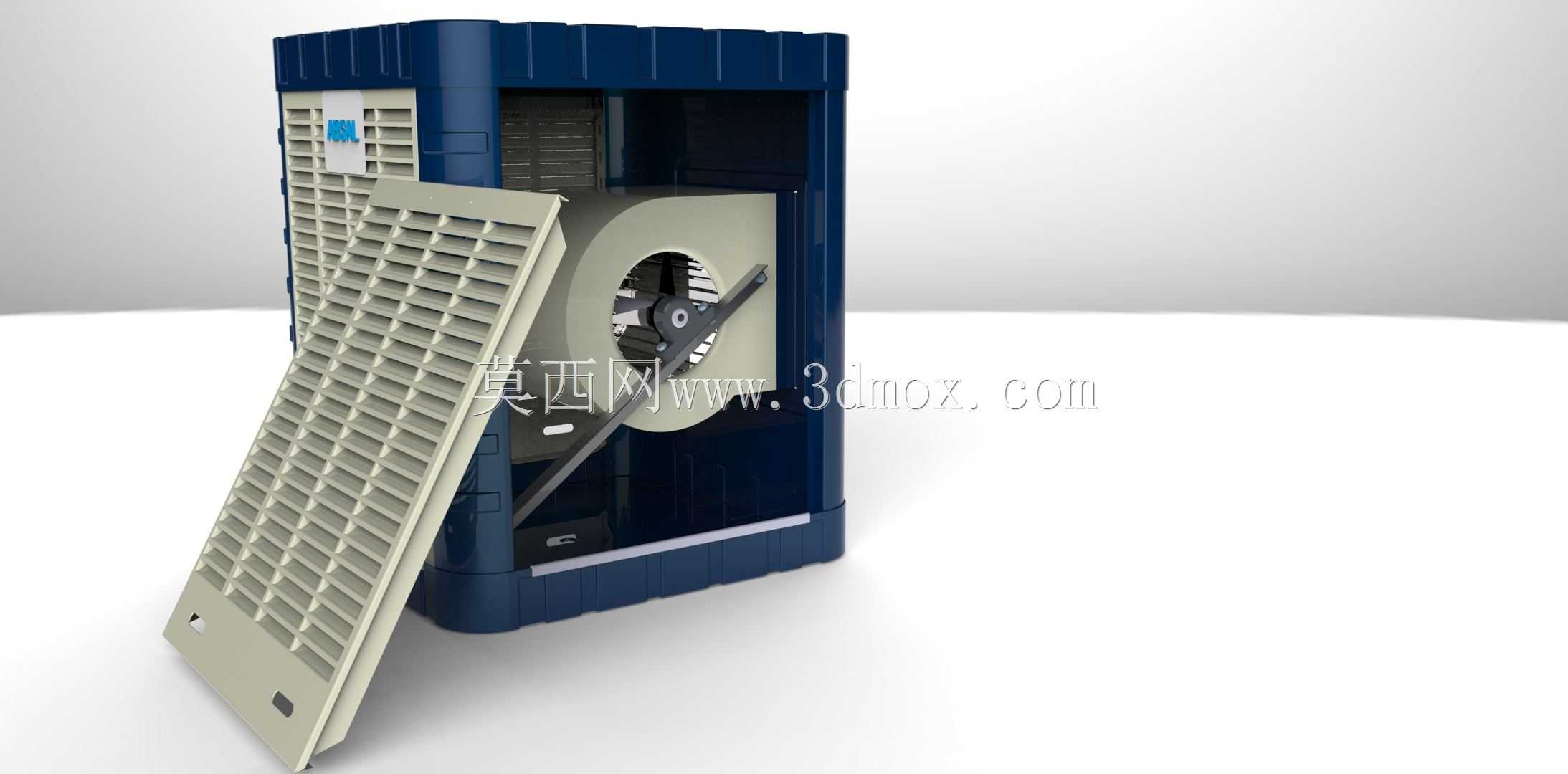

　　减少紊流带来的风阻损耗与运行噪音。内部核心的离心风轮采用前倾式叶片设计，搭配蜗壳式导风结构，能够在有限的箱体内腔空间里实现更高的风压输出，保证换热过程中的气流循环效率，风轮的安装支架采用斜向支撑结构，通过三点式固定点位与箱体底座连接，能够抵消风轮高速运转时产生的径向振动，避免长期运行出现支架疲劳松动的问题。设备侧部预留的透明观察窗，能够在不拆开机壳的情况下直接观察内部风轮运转、管路结露的状态，方便日常巡检快速判断设备运行是否存在异常。从安装边界尺寸来看，整机采用立式窄体设计，占地面积仅为同制冷量卧式水冷机组的60%左右，底部预留的平整安装基面可以直接固定在车间地面或者设备配套机架上，背部预留的管路接口采用标准化快接结构，进出水口、

　　冷媒管路接口的位置做了集中排布，现场安装时无需对内部管路做二次调整，只需要对接外部循环水管路、供电线路即可完成部署。在功能设计层面，内部的换热流道采用折流优化设计，冷却水在盘管内的流动路径经过多次折返，能够充分与流经的气流完成热交换，避免出现换热短路的问题，壳体内部预留的保温层填充空间，可以在后期组装时填充橡塑保温材料，减少冷量损耗，避免外壳出现凝露滴水的问题。设备的电气控制腔与制冷换热腔做了完全的物理隔离，能够避免换热过程中产生的冷凝水侵入电气元件，提升设备运行的安全冗余，电气腔的走线槽采用内嵌式设计，所有内部连接线都可以通过线槽规整排布，避免线路与运动部件、低温管路接触出现老化破损的问题。从结构建模的细节来看，所有的卡扣、

　　铰接点位、螺丝固定柱都做了等比例还原，壳体的拔模角度、加强筋的厚度与间距都符合注塑成型的工艺要求，内部的制冷管路弯折半径、固定卡箍的位置都参考了实际制冷设备的装配规范，既可以作为制冷设备结构设计的参考方案，也可以用于产线布局规划时的设备占位模拟，帮助设计人员提前核算安装空间、管路走向的合理性，减少现场安装时的干涉问题。
