水电站泄水段混凝土成型专用模板结构

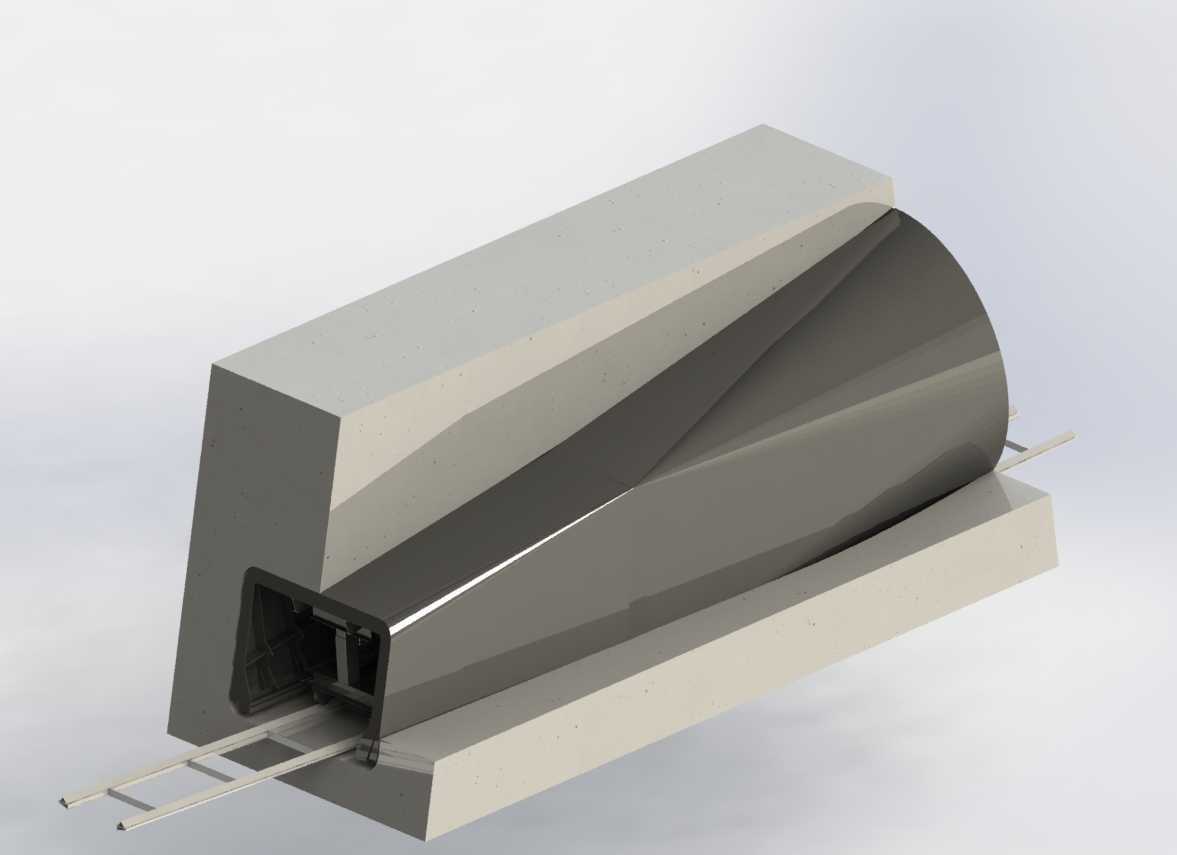

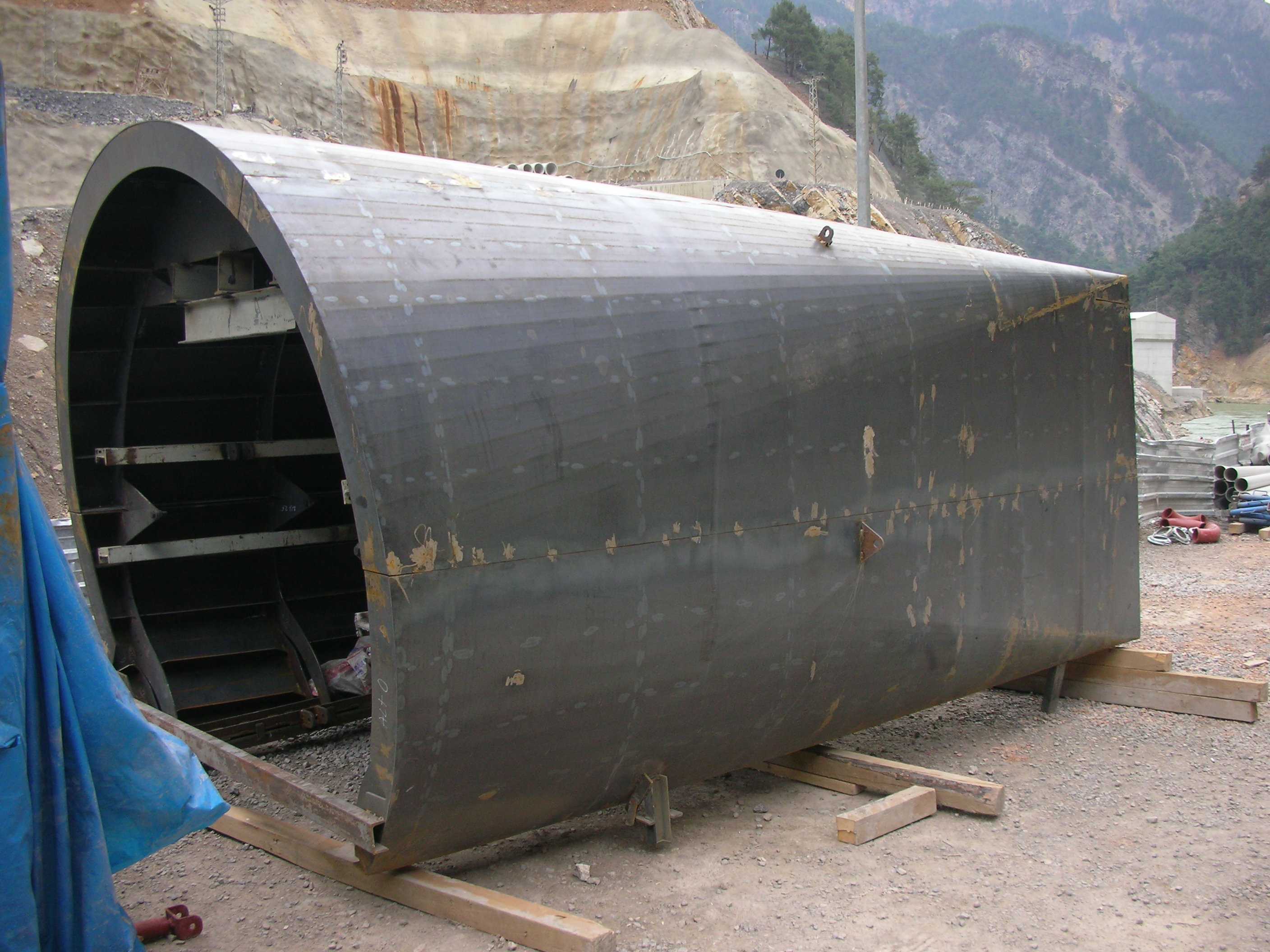

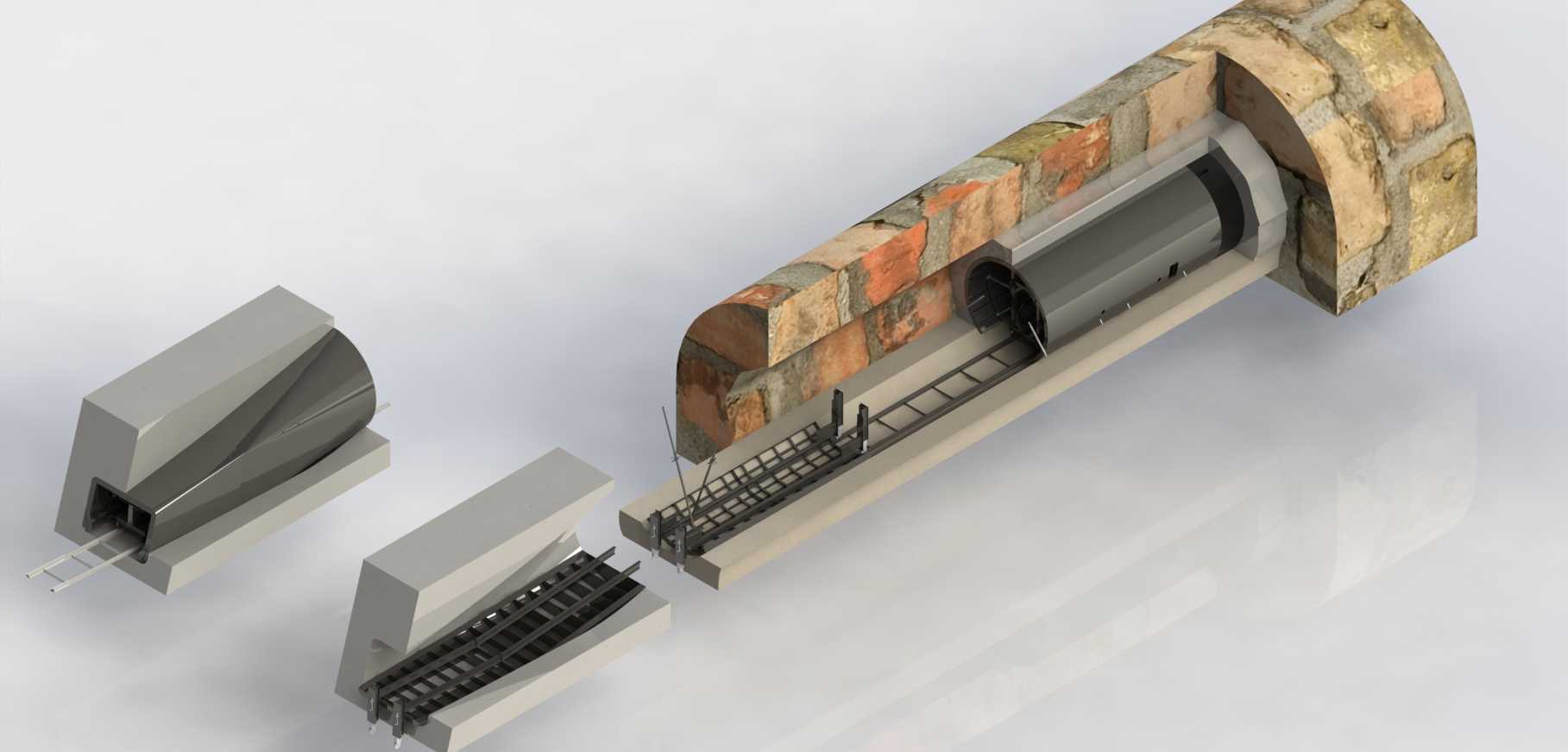

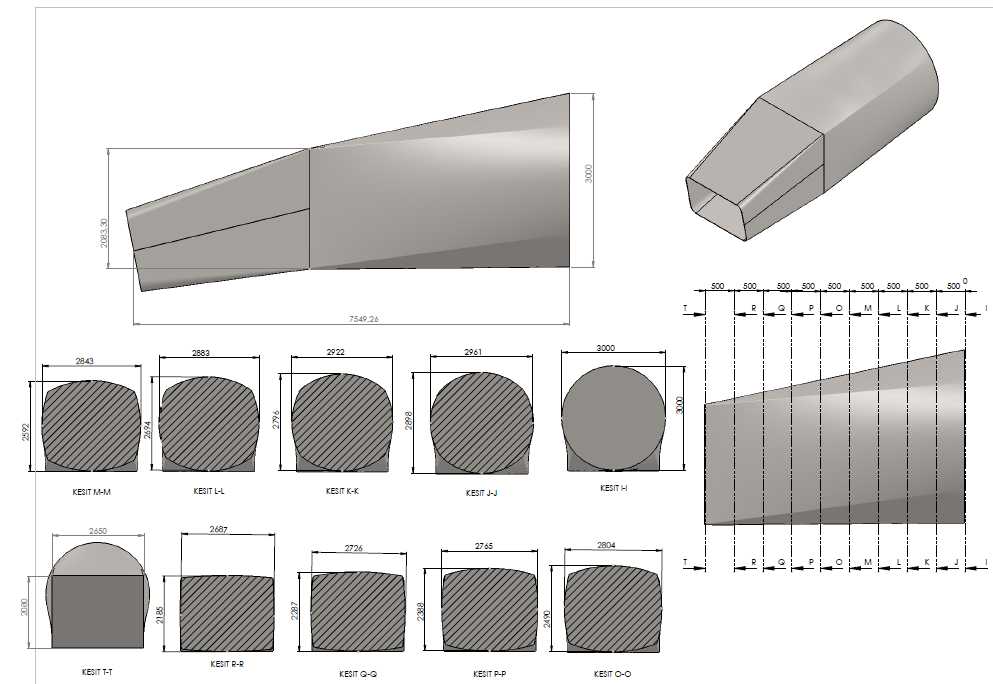

　　在水电站厂房的输水系统施工环节，水轮机尾水后的泄水通道存在一段异形过渡段，该段结构衔接平直管段与下部弯曲倒置段，混凝土浇筑的成型精度直接影响后续泄流的流态稳定性，若成型面存在折线或突变，长期高速水流冲刷下极易出现空蚀破坏，大幅缩减结构使用寿命。这套模板正是针对该特殊段的混凝土浇筑需求设计，整体采用钢制构件组拼而成，可适配洞壁衬砌后的安装边界，无需额外对已完工的石方衬砌段做二次修凿。从结构组成来看，模板分为平直段成型模块、弯曲过渡成型模块以及端部衔接模块三个部分，平直段模块采用标准化的钢模组拼逻辑，可根据洞径的实际测量值做单块宽度的微调，适配现场施工的尺寸偏差；弯曲段模块是整套设计的核心，其曲面弧度严格按照过渡段的水力设计线型加工，

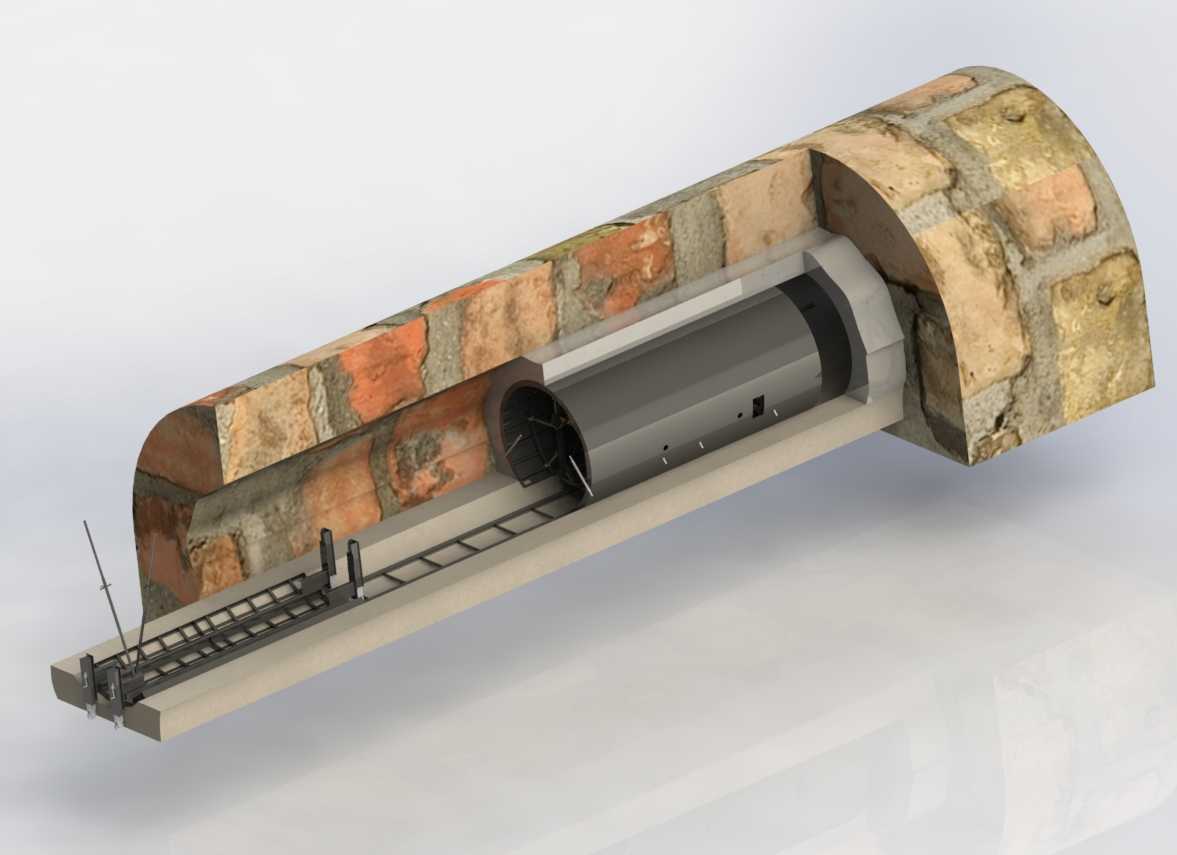

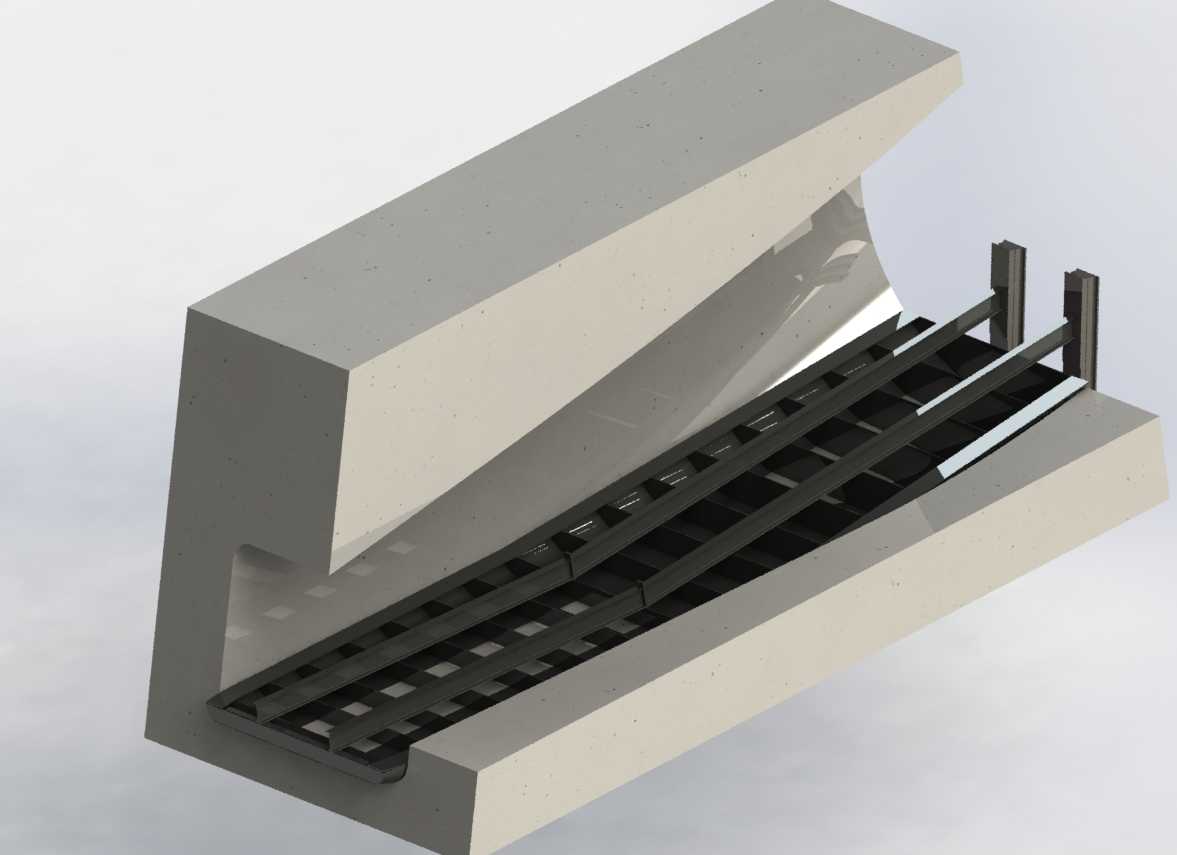

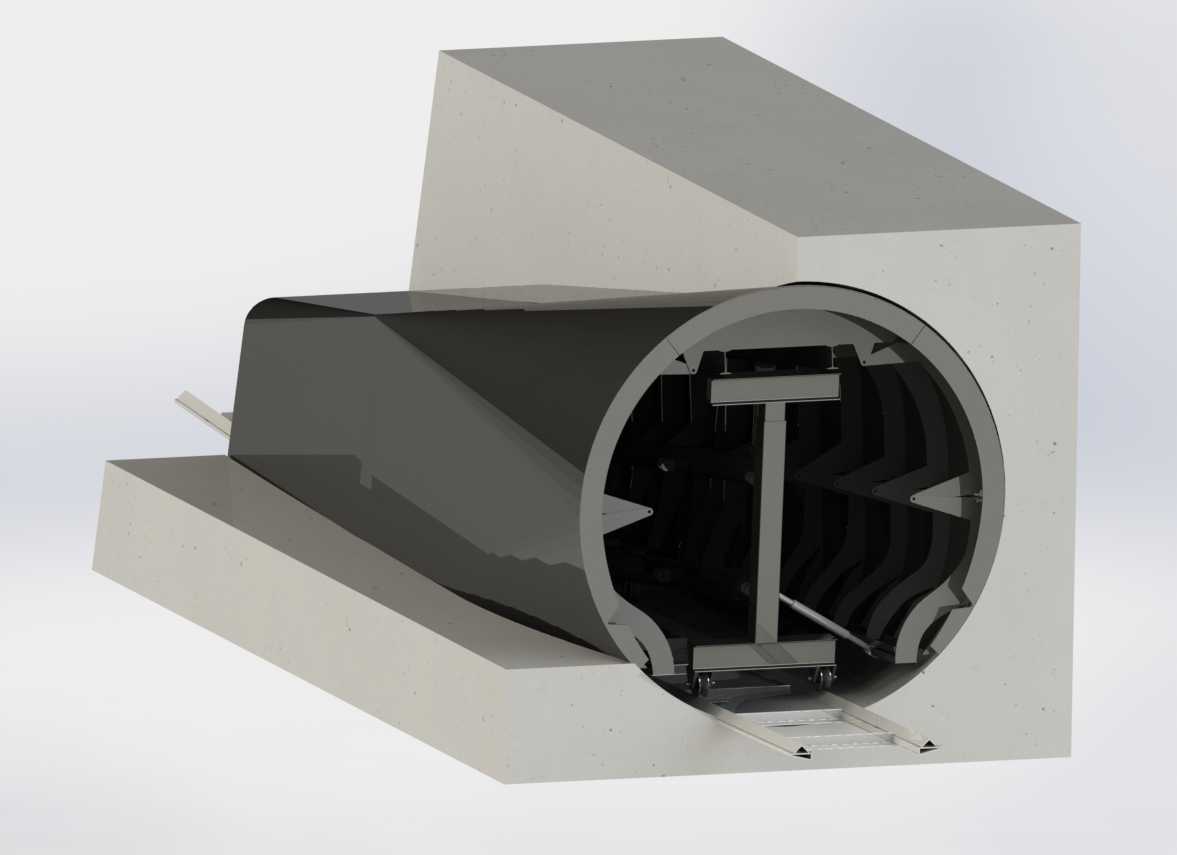

　　曲面的曲率变化连续无拐点，可精准成型倒置段的弯曲流道面，避免混凝土面出现折线凸起。安装时，模板通过内置的支撑桁架固定在洞室内部，支撑构件采用型钢焊接而成，可承受混凝土浇筑时的侧向压力与振捣荷载，不会出现跑模、胀模的问题；模板的分块设计充分考虑了洞室内的运输边界，单块构件的尺寸可通过施工支洞的运输限界，无需在洞内进行大量的焊接加工作业，降低洞内施工的安全风险。模板的端部设置有衔接法兰结构，可与上下游的标准管段模板精准对接，拼缝处采用密封止浆设计，避免浇筑时出现漏浆导致的混凝土面蜂窝麻面。在实际施工应用中，这套模板可实现过渡段混凝土的一次浇筑成型，无需后续对曲面做大量的打磨修型作业，大幅缩短该段的施工周期，同时成型后的流道面线型顺滑，可有效降低水流的局部水头损失，提升泄水通道的过流效率。模板的支撑体系还预留了振捣作业的操作空间，施工人员可通过预设的操作通道完成各部位混凝土的振捣作业，保证混凝土的浇筑密实度，避免出现内部空洞影响结构强度。
