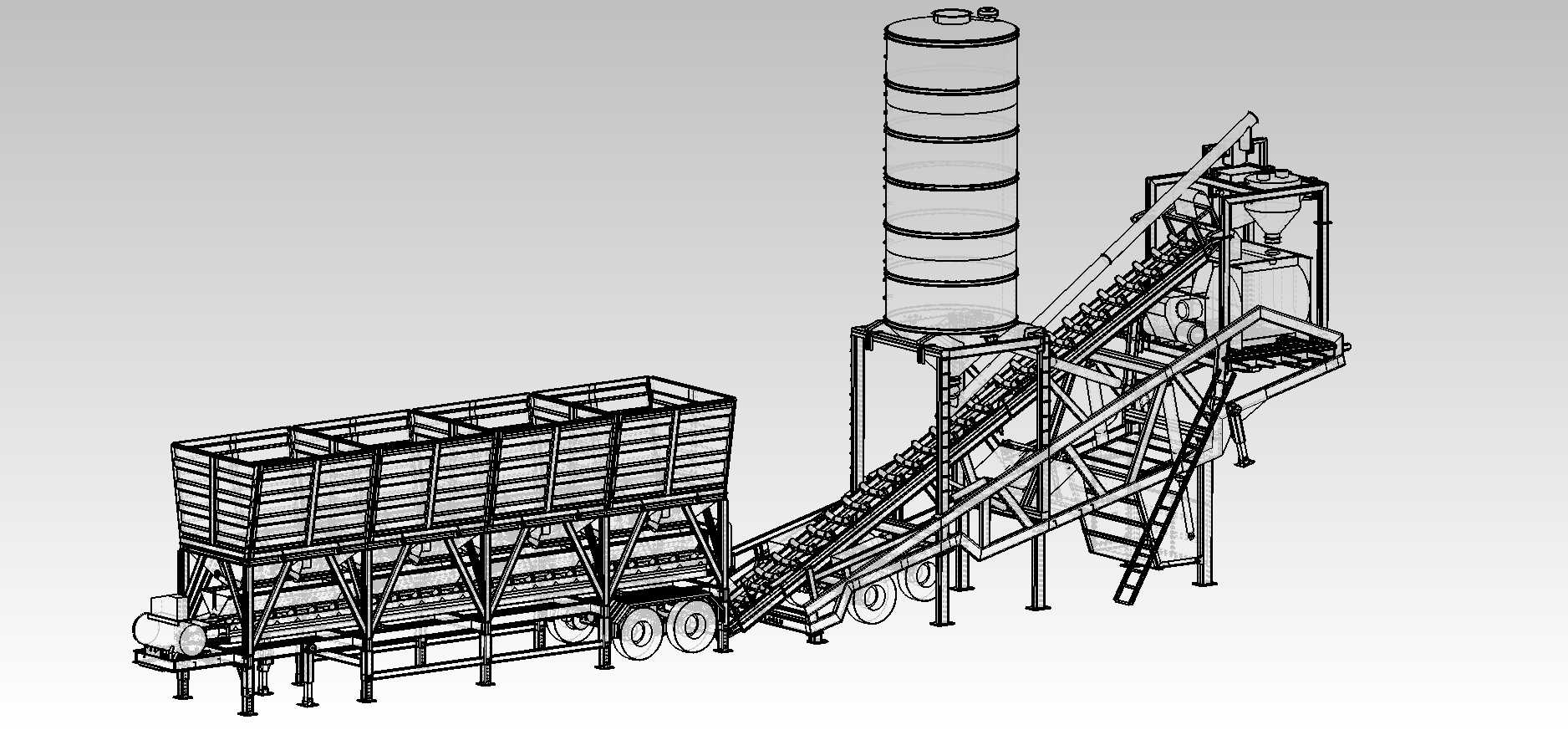

带骨料仓移动式混凝土搅拌站结构设计

这套带骨料仓的移动式混凝土搅拌站，主要面向临时施工场地、偏远路段基建、乡村小型工程、应急抢修作业这类固定式搅拌站覆盖成本过高的场景，解决传统搅拌站转场拆装周期长、基础浇筑成本高、骨料上料配套设备多的痛点。设备整体采用拖挂式底盘集成设计，将骨料储料仓、斜皮带输送机构、搅拌主机、粉料储仓、计量单元全部整合在可拖运的车架结构上，转场时仅需拆卸粉料仓与主体的连接固定件，收起支撑支腿即可通过牵引车完成整体转场，到场后仅需平整硬化场地、固定支腿、接通水电即可快速投产，省去了传统搅拌站各部件拆分运输、现场重新拼接调试的大量工序。从结构设计逻辑来看，骨料仓采用多仓格分隔布局，可同时存储不同粒径的砂石骨料，仓底设置计量斗门，可按照配合比完成骨料的累计计量，计量后的骨料直接落入斜皮带接料段，通过倾斜布置的挡边皮带输送至搅拌主机上方的待料仓，省去了传统站需要额外配置装载机反复上料的工序，减少现场作业设备投入。粉料仓采用立式筒仓结构，通过螺旋输送机将水泥、粉煤灰等粉料输送至粉料计量斗，水与外加剂则通过独立的计量管路完成称重，所有计量单元的精度控制按照工程施工的配比要求设置，可满足不同标号混凝土的生产需求。设备的安装边界需要重点考虑，拖运状态下整体高度满足公路运输的限高要求，宽度符合常规道路通行尺寸，作业状态下需要在粉料仓、搅拌主机、斜皮带的对应位置设置承重支腿，支腿下方需垫设钢板分散地面荷载，避免作业过程中出现沉降偏移；斜皮带的倾斜角度按照砂石物料的输送安息角设计，既保证输送效率，也避免大倾角带来的物料滑落问题。搅拌主机采用强制式搅拌结构，可实现干硬性、塑性、流动性混凝土的均匀拌合，骨料仓的出料口设置了耐磨衬板，减少砂石长期冲刷带来的结构磨损，皮带两侧设置挡边与防跑偏装置，降低日常运维的调整频次。整套结构的受力点均做了加强处理，底盘主梁采用加厚型钢焊接，各部件的连接位置预留了检修操作空间，日常维护时可快速到达搅拌主机、计量单元、传动机构的作业位置，适合无固定场站的流动作业场景，单站生产能力可覆盖小型工程的日常混凝土需求，无需额外搭配过多辅助设备。
