商混站骨料粉料集成配料作业装置

　　这套集成配料装置主要服务于商用混凝土搅拌站的前端物料配比环节，可同时适配多类骨料、粉料的存储、输送与精准计量作业，覆盖常规商混生产、预制构件厂原料配比、稳定土拌合等多类工程场景，解决传统配料环节物料分散、计量误差大、转料效率低的实际问题。设计阶段优先考虑厂区安装的边界适配性，整体采用模块化拼接思路，两个立式粉料仓采用锥底出料结构，单仓有效储料容积适配常规散装水泥运输车单次卸料量，仓体支腿高度预留螺旋输送机安装空间，无需额外开挖地坑即可完成出料机构布设，降低现场土建施工成本。骨料储料区采用多格分仓设计，单格料斗可独立存储不同粒径的碎石、砂石骨料，料斗下部采用计量斗吊挂结构，通过称重模块实时反馈落料重量，配合气动弧门控制出料速度，

　　可实现粗配精配两段式投料，将单批次物料配比误差控制在行业标准允许范围内。斜置皮带输送机构的倾角根据骨料安息角设定，避免大粒径骨料输送过程中出现滚落撒料问题，皮带两侧设置挡边结构，头部滚筒处加装清扫器，减少运行过程中的物料残留。整套装置的布设充分考虑设备检修空间，粉料仓顶部设置检修平台与护栏，爬梯采用防滑踏步结构，输送机构沿线预留检修通道，各运动部件均设置安全防护结构，避免运行过程中出现安全隐患。设计时同步匹配常规搅拌主机的进料口高度，整套装置的出料端可直接对接搅拌主机进料口，无需额外增设中转提升机构，减少物料转运环节的扬尘与损耗。骨料料仓的上料端预留装载机作业空间，料斗边缘设置挡料坎，匹配常规轮式装载机的卸料高度，

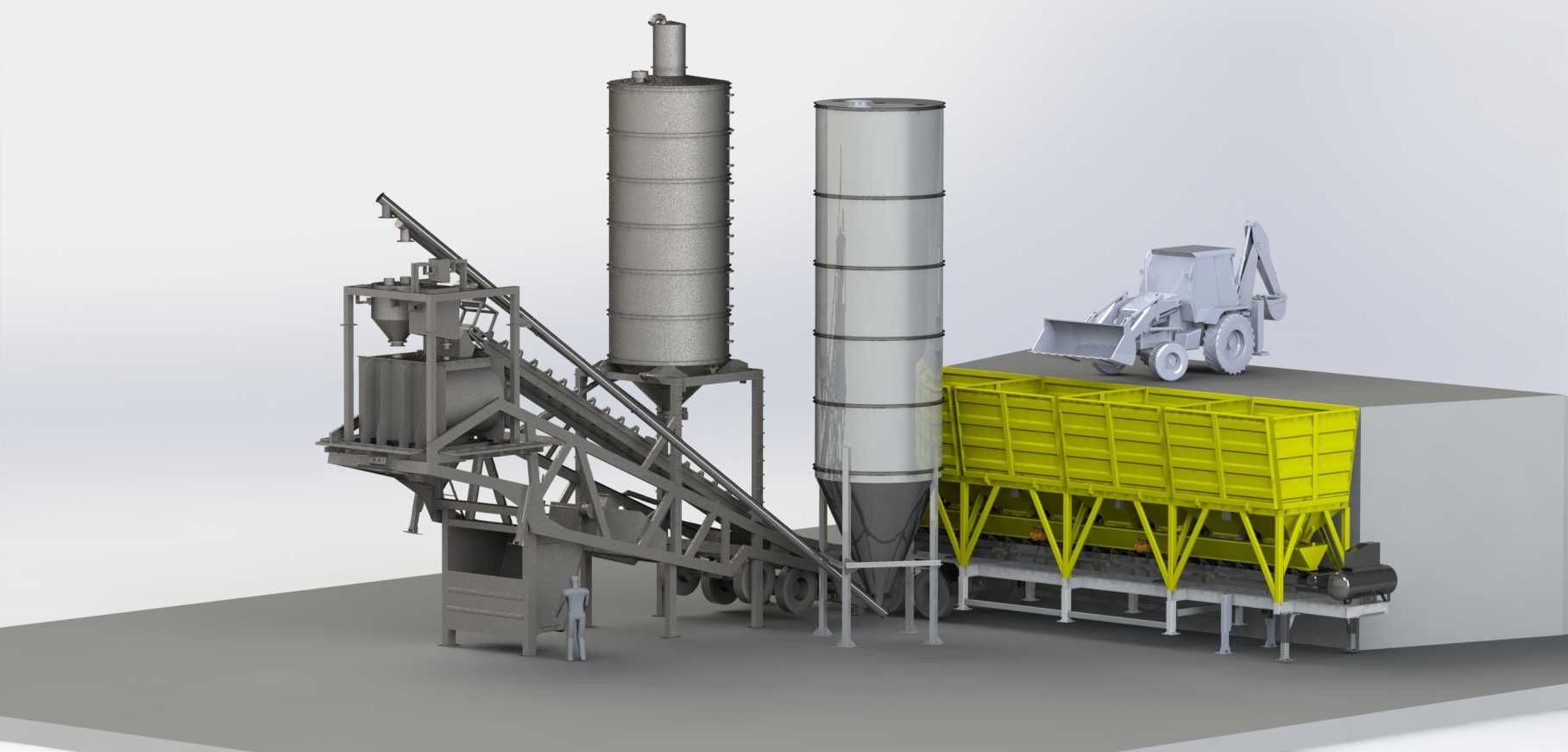

　　上料作业时无需对装载机进行额外改装。粉料仓顶部设置除尘接口，可外接脉冲除尘设备，减少粉料进料过程中的粉尘外溢，满足厂区环保作业要求。整套模型的各部件连接关系完全还原实际安装逻辑，螺栓连接位置、支撑结构的受力点位均按照实际工程受力情况布设，可直接用于搅拌站前期布局规划、安装施工模拟以及作业流程演示，帮助设计人员提前预判安装过程中可能出现的空间干涉问题，优化现场施工顺序。
