车载移动式混凝土搅拌站整体结构设计

该设备为拖挂车载式混凝土生产单元，核心设计逻辑是将传统固定站的骨料储料、计量输送、搅拌主机、粉料仓储、控制单元全部集成在重载半挂底盘上，解决传统搅拌站转场拆装成本高、基础施工周期长的痛点，主要应用于公路改扩建、偏远山区基建、临时应急工程、分散式小型商混供应场景，无需浇筑大型混凝土设备基础，转场时仅需收起支腿、断开外接水电即可由牵引车头拖运，到场后3小时内即可完成调试投产，适配工期短、作业点分散的工程需求。

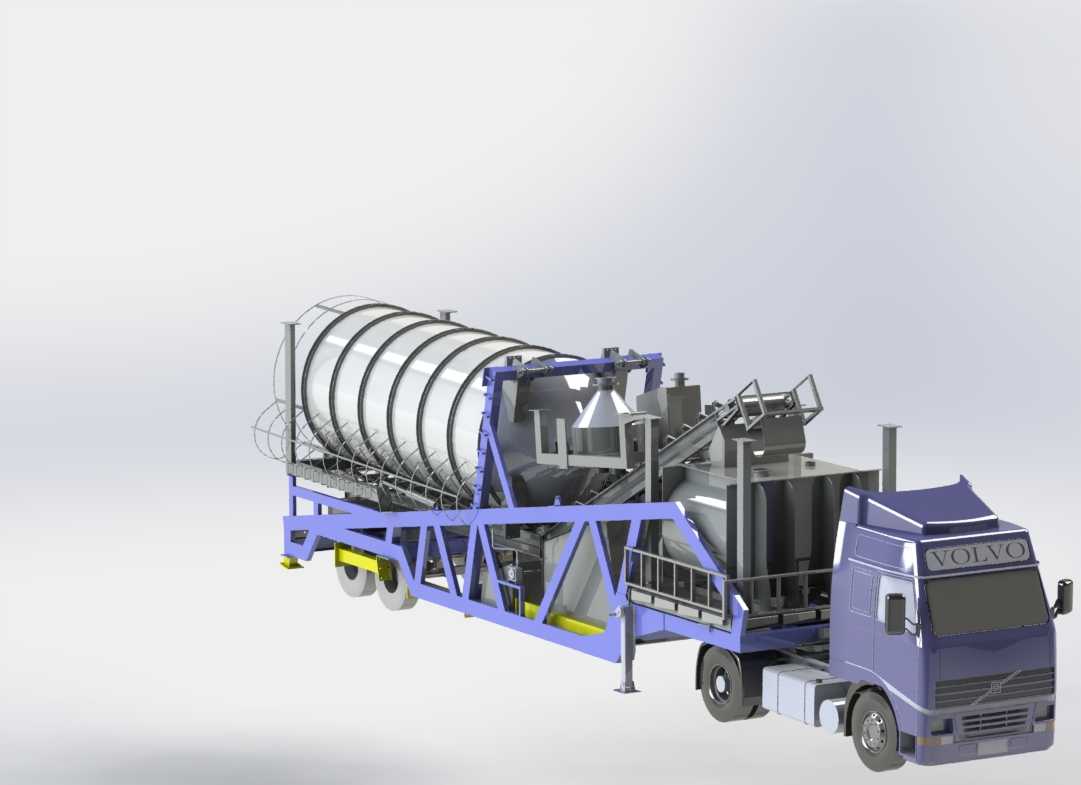

从结构布局来看，底盘采用低重心重载桁架设计，横向宽度控制在3.2米以内，满足公路货运限宽要求，整车拖运状态长度不超17米，符合常规大件运输的道路通行标准，作业时四个液压支腿伸出触地，将整车抬升脱离轮胎承载，支腿展开后横向支撑跨度达6米，可抵消搅拌作业时的动载荷晃动，保证生产过程的结构稳定性。卧式水泥仓采用分段式筒仓结构，沿底盘纵向布置，单仓容量适配常规小型工程的水泥周转需求，仓顶配置脉冲除尘结构，避免上料过程中的粉料溢散，仓底采用螺旋输送机直接连通计量斗，减少粉料输送的中转环节。

骨料储料单元采用多仓格设计，可同时存储2-3种不同粒径的砂石骨料，每个仓格底部配置皮带式给料机，通过变频调速控制给料量，骨料经倾斜皮带输送机直接送入搅拌主机上方的计量斗，计量系统采用重力式传感器，可独立完成骨料、粉料、水、外加剂的精确配比，计量精度满足常规商混生产的公差要求。搅拌主机采用强制式双卧轴结构，布置在底盘尾部区域，卸料高度适配常规混凝土搅拌运输车的接料口高度，无需额外搭设卸料平台，主机上方预留检修通道，周边设置安全护栏，满足日常运维的操作空间需求。

整套设备的管线采用拖链内置布置，所有液压、电气线路沿底盘桁架内侧排布，避免转场过程中剐蹭损坏，控制单元集成在底盘侧方的独立舱室内，做防尘防水处理，适配野外作业的复杂环境。设计过程中重点做了载荷校核，将重型部件（水泥仓、搅拌主机）尽量布置在底盘承载梁的中心区域，降低轴荷分布偏差，避免拖运过程中出现甩尾、轮胎偏磨问题，同时对支腿承载位置做了局部加强，保证支腿伸出作业时的结构强度，整套结构无需额外附属固定设施，即可独立完成混凝土从原料存储到成品出料的全流程生产。
