可转场移动式混凝土拌合生产设备结构

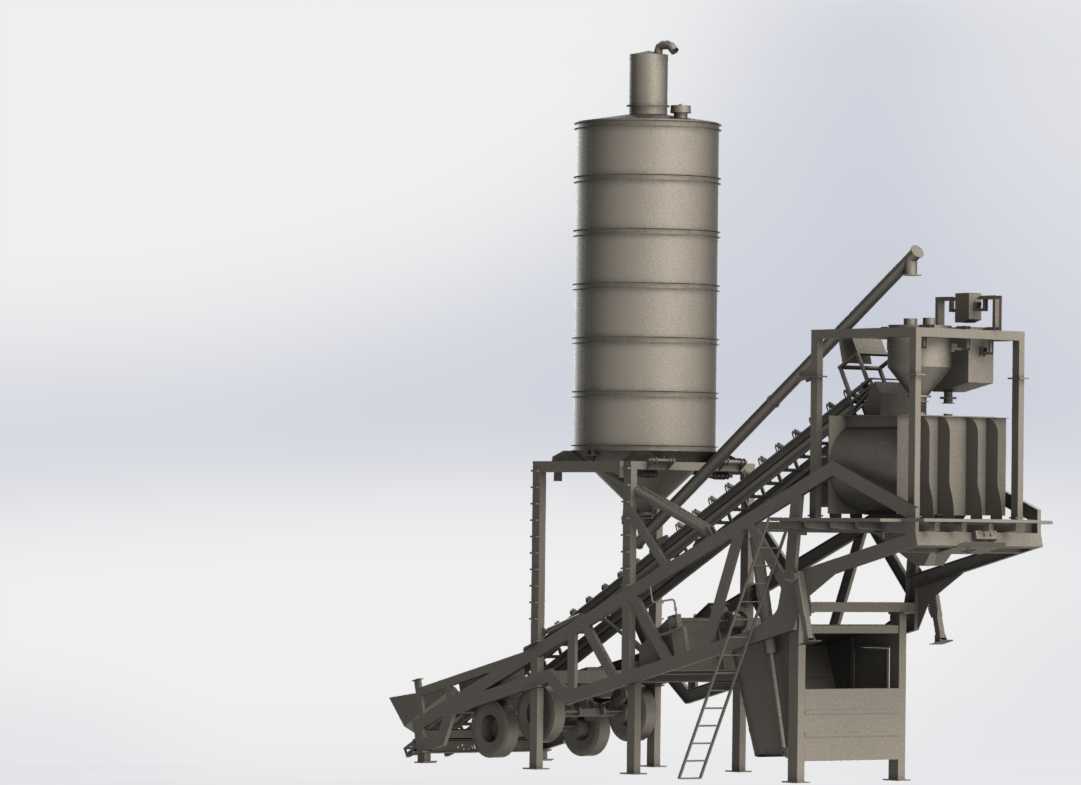

这套可转场的混凝土生产设备，核心设计逻辑是打破传统固定拌合站的场地限制，适配零散、短周期、临建类工程的混凝土供给需求，在乡村道路硬化、小型水利设施修建、偏远区域基建补点、临时应急工程施工这类场景中，无需提前做大型混凝土基础施工，也不用拆分部件分批转运，整套设备通过自带的拖挂底盘结构，可由常规重型卡车直接牵引转场，到场后仅需完成支腿调平、外接水电管线即可快速投产，省去了传统拌合站动辄数周的安装调试周期。从结构布局来看，整套设备采用集成化排布思路，立式水泥储仓直接架设在主机架上方，省去了传统站体需要额外搭建水泥输送斜槽的冗余结构，水泥出料口直接对接计量斗，减少粉料输送过程中的堵料、残留问题；斜置的骨料输送机构一端对接地面骨料配料仓，另一端直接抬升至搅拌主机进料口，骨料配料、计量、输送的动线全程无多余拐点，既降低了输送过程的骨料撒漏，也缩短了单盘拌合的物料输送时长。设备的安装边界充分考虑了公路转场的限界要求，整体运输状态宽度控制在常规货运车辆的通行限宽以内，储仓高度在运输时可通过折叠附属结构降低整体高度，避免超高超限问题；作业状态下，支腿展开后的占地范围仅需满足常规施工临时用地的平整场地要求，无需额外硬化大面积作业面，单块场地的作业周期结束后，清理完料仓内余料即可收拢结构转场，不会在原场地遗留大量固定基础建筑垃圾。功能设计上，整套设备集成了骨料储存计量、粉料储存计量、水与外加剂配比、强制拌合、成品出料的全流程功能，搅拌主机采用强制式搅拌结构，可适配干硬性、塑性、流动性等多配比混凝土的拌合需求，骨料配料仓可根据需求调整料格数量，满足不同级配骨料的配料要求；爬梯、操作室都集成在主机架上，操作室位置正对搅拌主机与出料口，操作人员可直接观察拌合状态与出料情况，无需额外搭建独立操作室。结构设计阶段充分考虑了移动作业的抗振需求，所有部件的连接都采用高强度螺栓配合防松结构，储仓与机架的连接位置做了加强筋处理，避免转场过程中颠簸导致结构变形，输送架与机架的铰接位置设置了锁止机构，运输时可固定输送架位置，作业时展开即可快速锁定，无需额外拼装连接件。
