液压柱塞下环连接结构设计

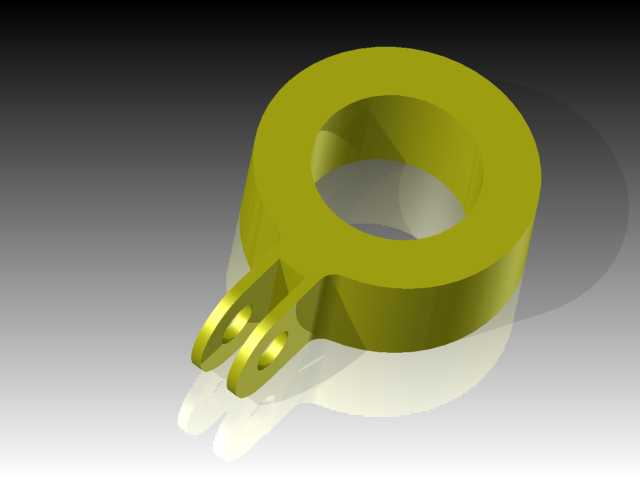

　　在液压执行元件的装配体系中，这类带双耳结构的环形构件承担着柱塞组件与气缸底座之间的刚性连接职责，常见于中低压往复式液压驱动设备、小型液压顶升装置以及轻工机械的直线驱动单元中，是保障柱塞往复运动过程中连接可靠性的关键受力零件。从结构设计逻辑来看，主体环形部分采用等壁厚圆筒结构，内孔与柱塞外圆柱面采用间隙配合，装配时可通过环形端面的贴合实现轴向定位，避免柱塞在往复行程中出现径向窜动；环体一侧延伸出的双耳叉形结构，是与气缸底座铰接的核心部位，耳片上的同轴通孔用于穿装铰接销轴，将环体承受的柱塞轴向推力均匀传递到底座安装位，同时可补偿少量安装角度偏差，降低装配过程中对同轴度的严苛要求。设计时需重点关注环形主体的内径尺寸与柱塞外径的匹配公差，

　　通常选取H8/f7的间隙配合等级，既保证装配时的顺畅性，又避免间隙过大导致柱塞运行时出现偏磨；耳片的厚度与通孔直径需根据设备额定工作压力下的最大推力进行剪切强度校核，确保销轴孔处的挤压应力处于材料许用应力范围内，同时耳片与环体的衔接位置做了圆弧过渡处理，避免应力集中导致的长期疲劳断裂。安装边界方面，环形主体的轴向高度需匹配柱塞端部的定位槽深度，装配后环体端面与柱塞定位台阶完全贴合，双耳结构的开档尺寸需与气缸底座的连接耳座宽度适配，保证销轴穿装后无卡滞，铰接处可灵活小角度摆动，抵消柱塞运行过程中产生的微小径向偏移。这类零件在实际工况中会持续承受柱塞往复运动带来的交变轴向载荷，因此建模时需严格保证双耳孔的同轴度、环形内孔与端面的垂直度，避免加工装配后出现附加载荷，缩短零件使用寿命。在液压设备的维护场景中，该零件属于易损连接部件，当铰接孔出现磨损超差、环体端面出现压痕变形时，需及时更换以保障液压系统的运行稳定性，避免连接失效引发的设备故障。
