瓦尔基里VF战斗机金属骨架结构设计

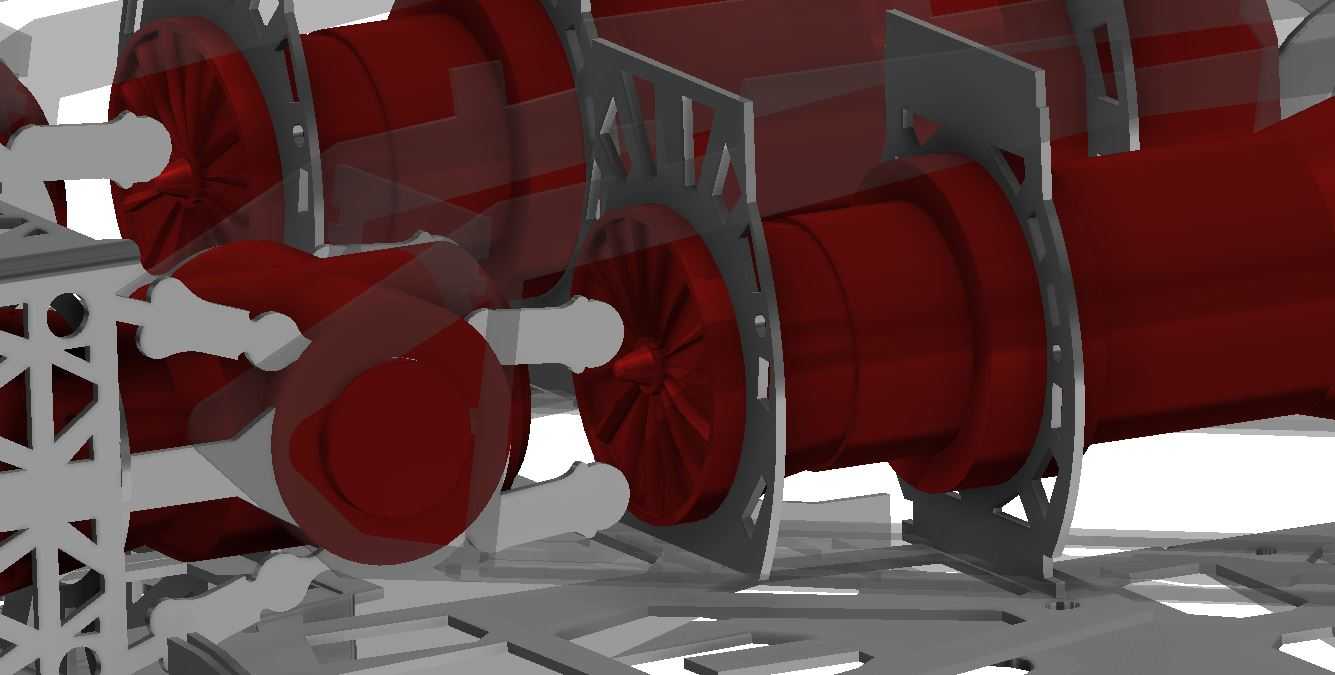

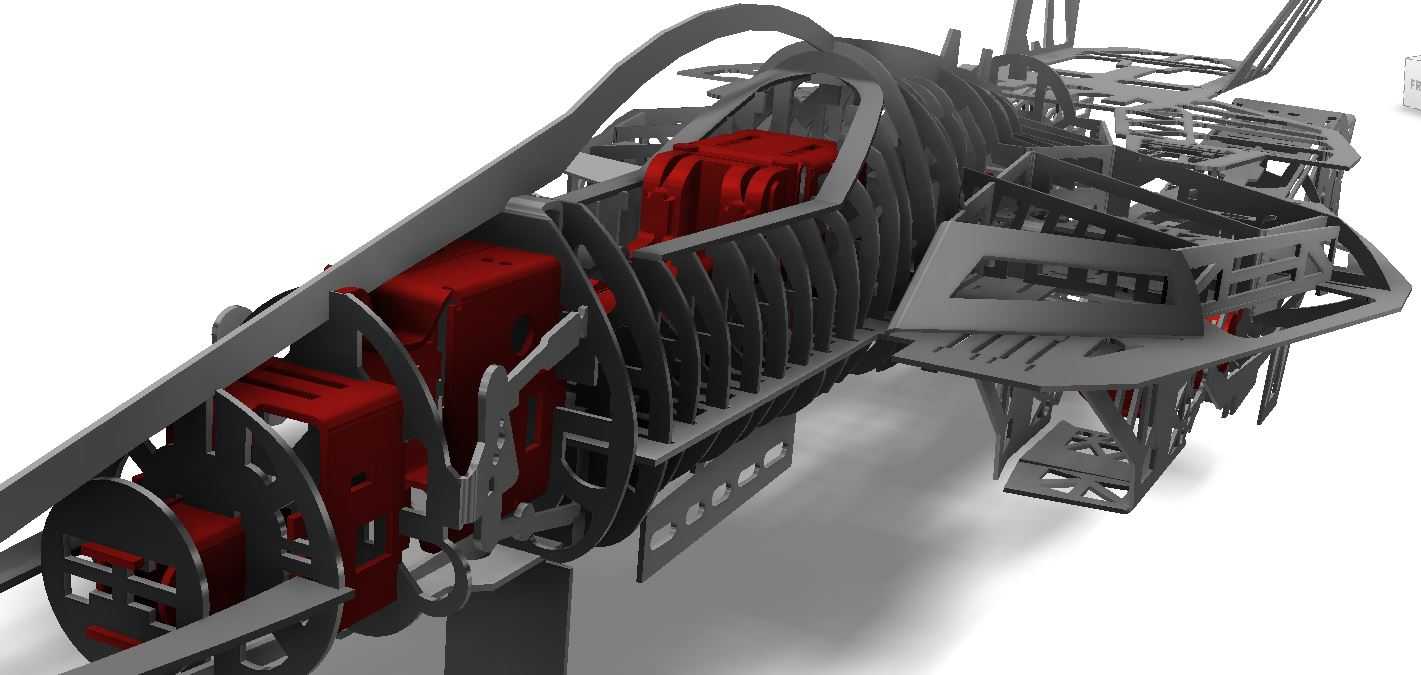

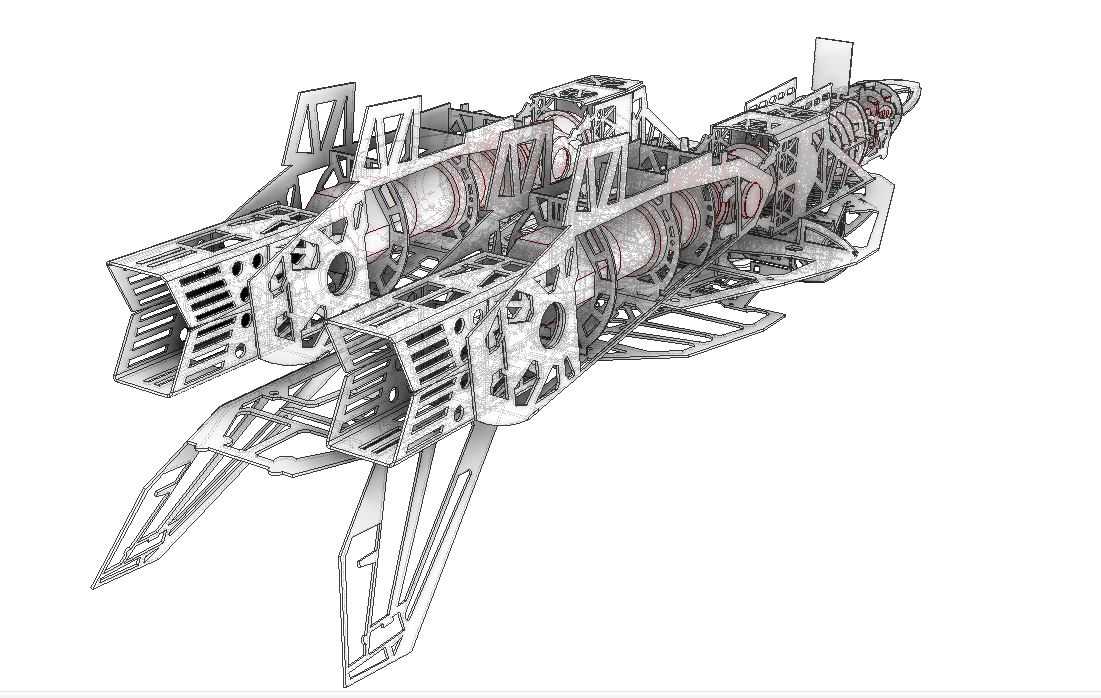

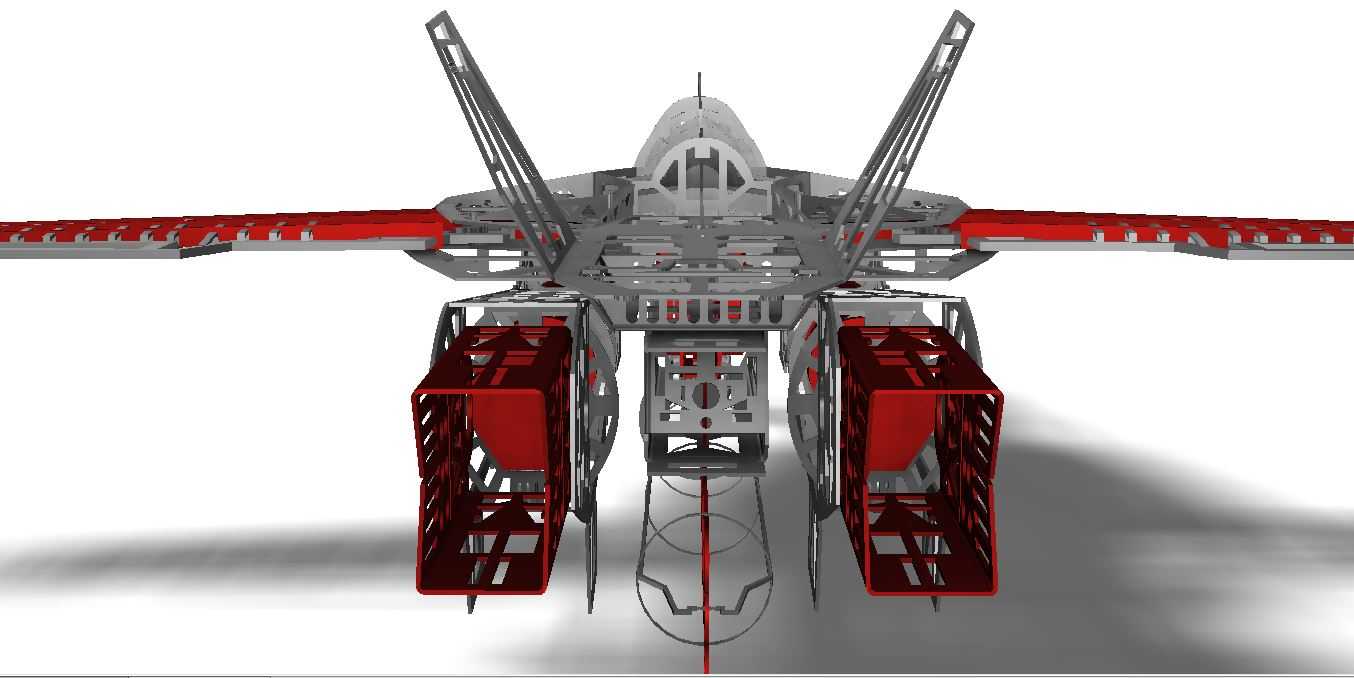

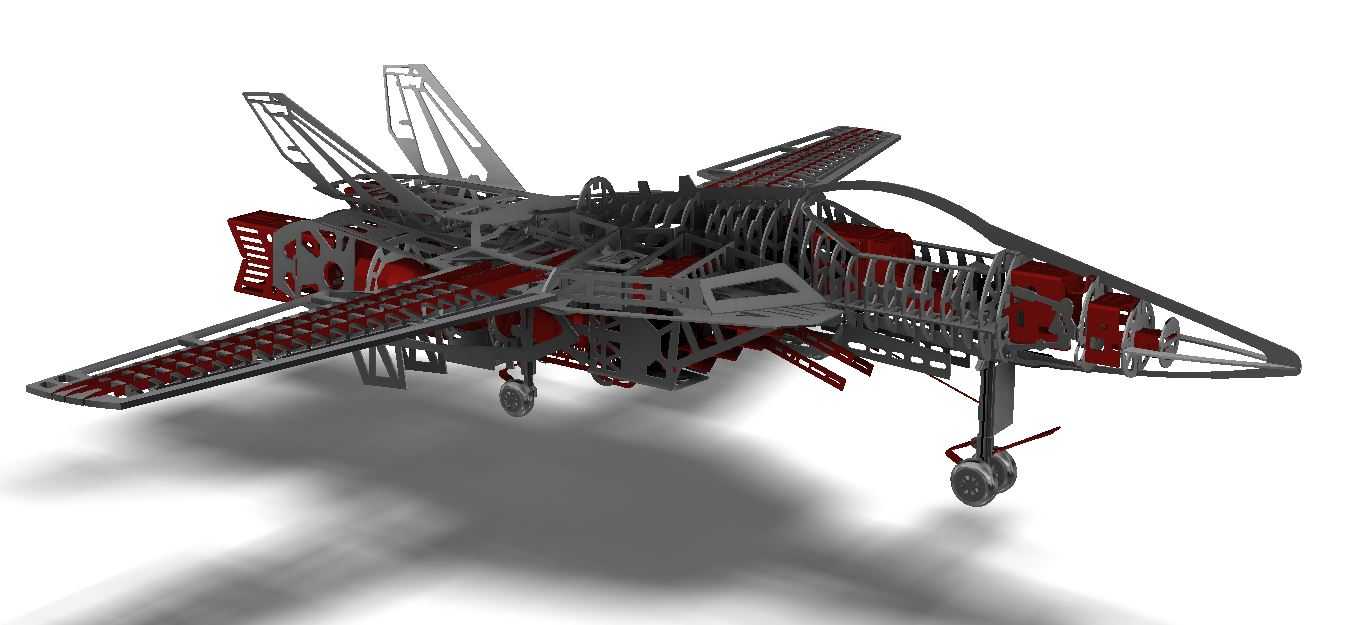

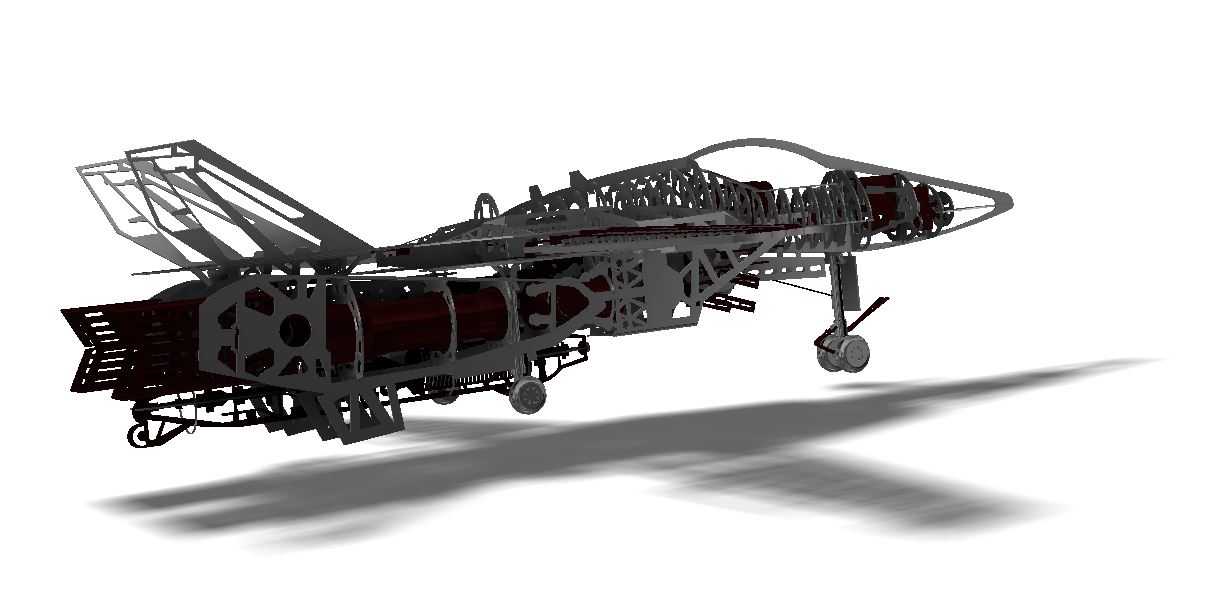

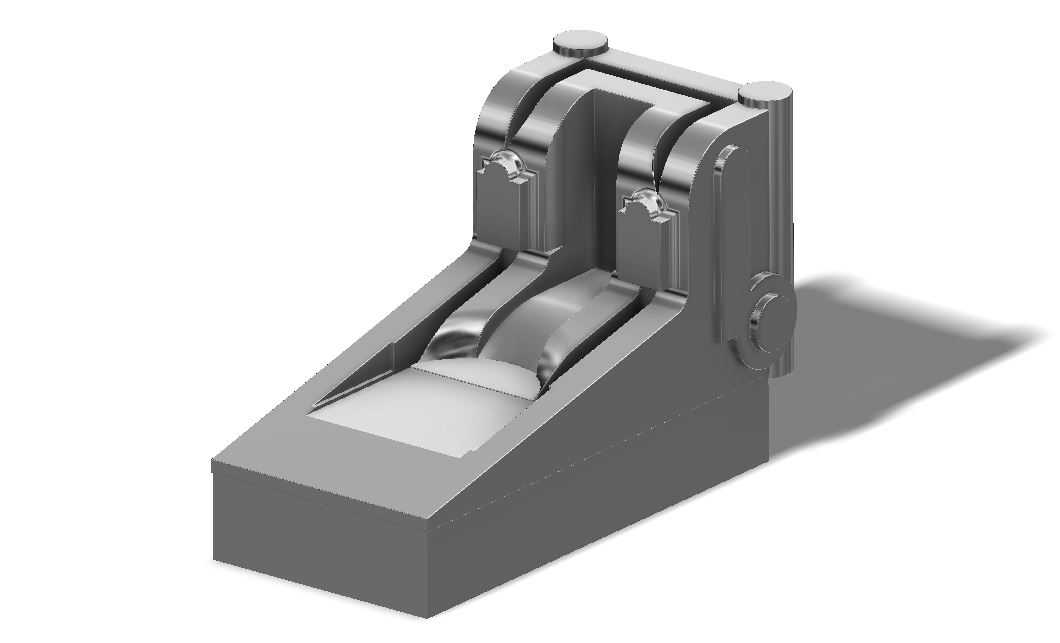

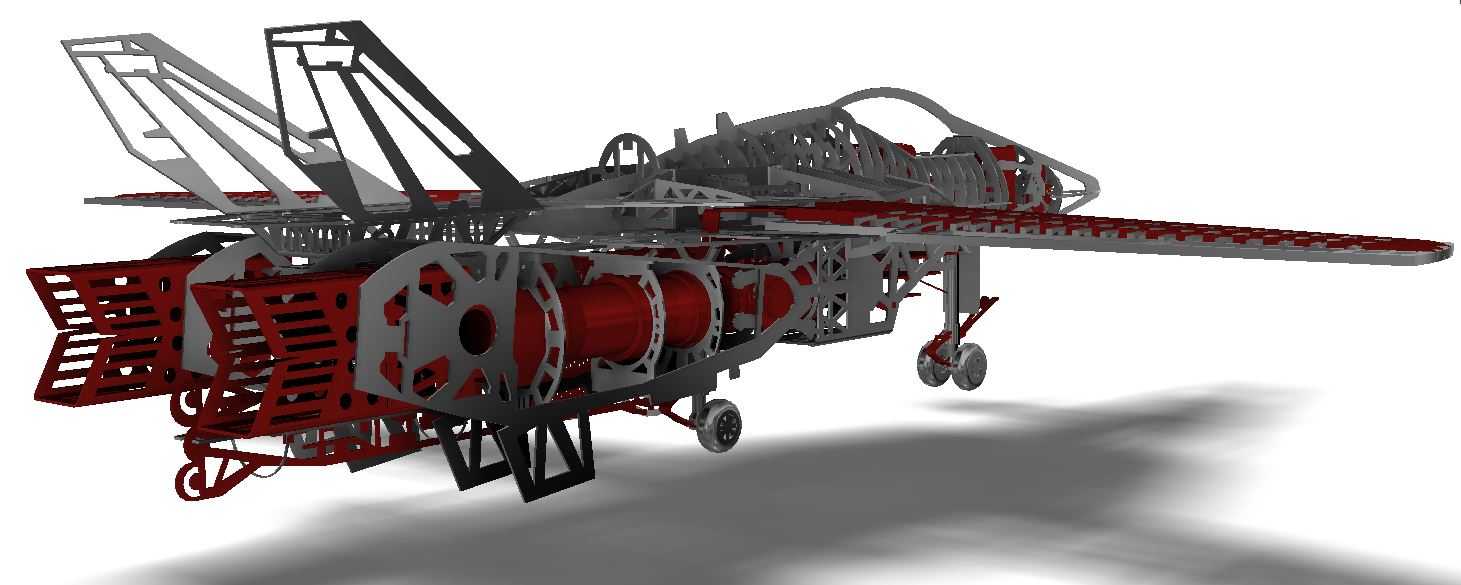

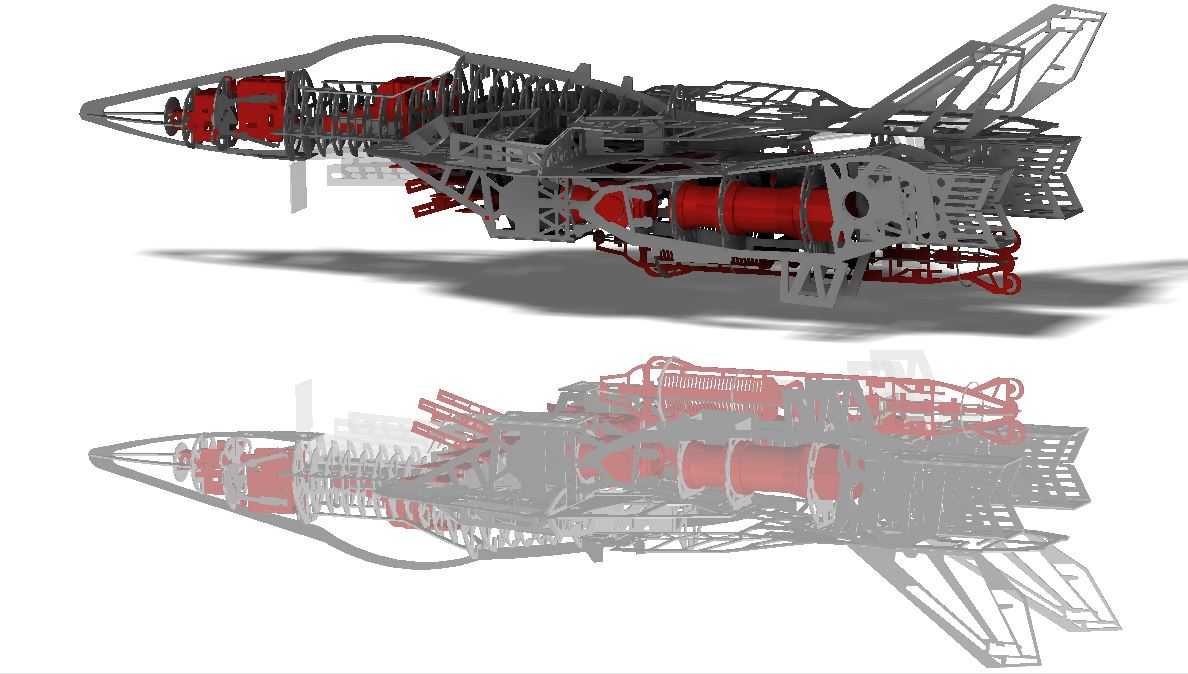

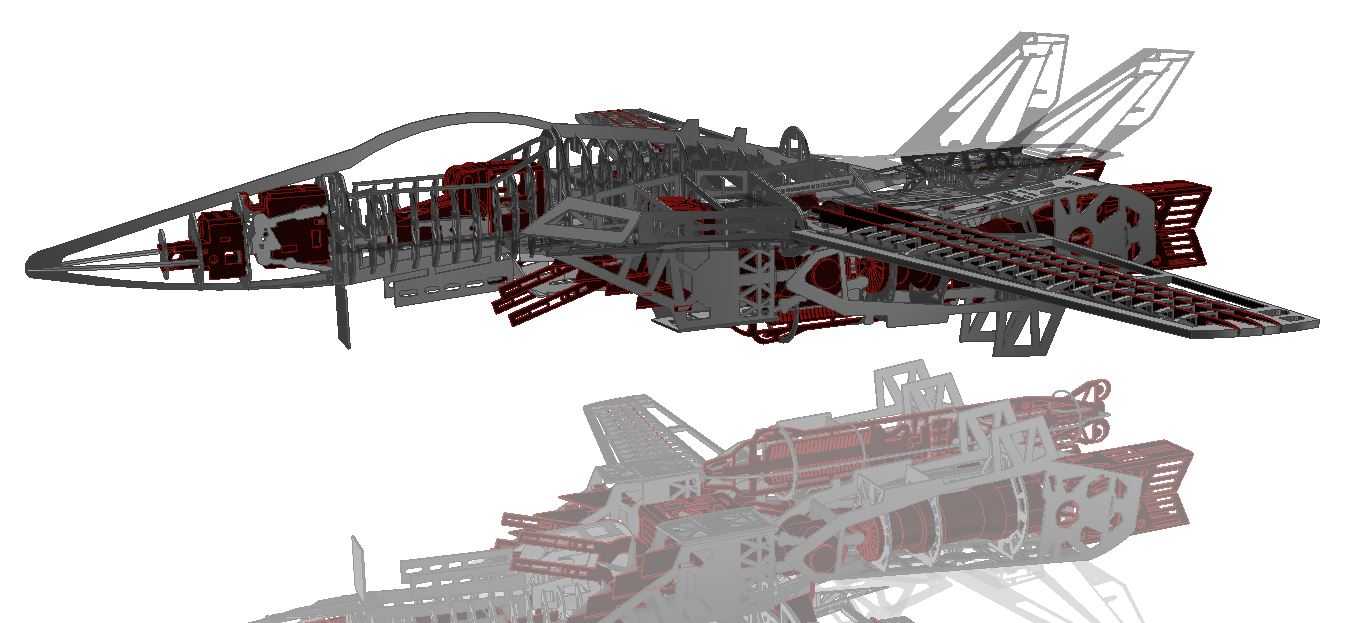

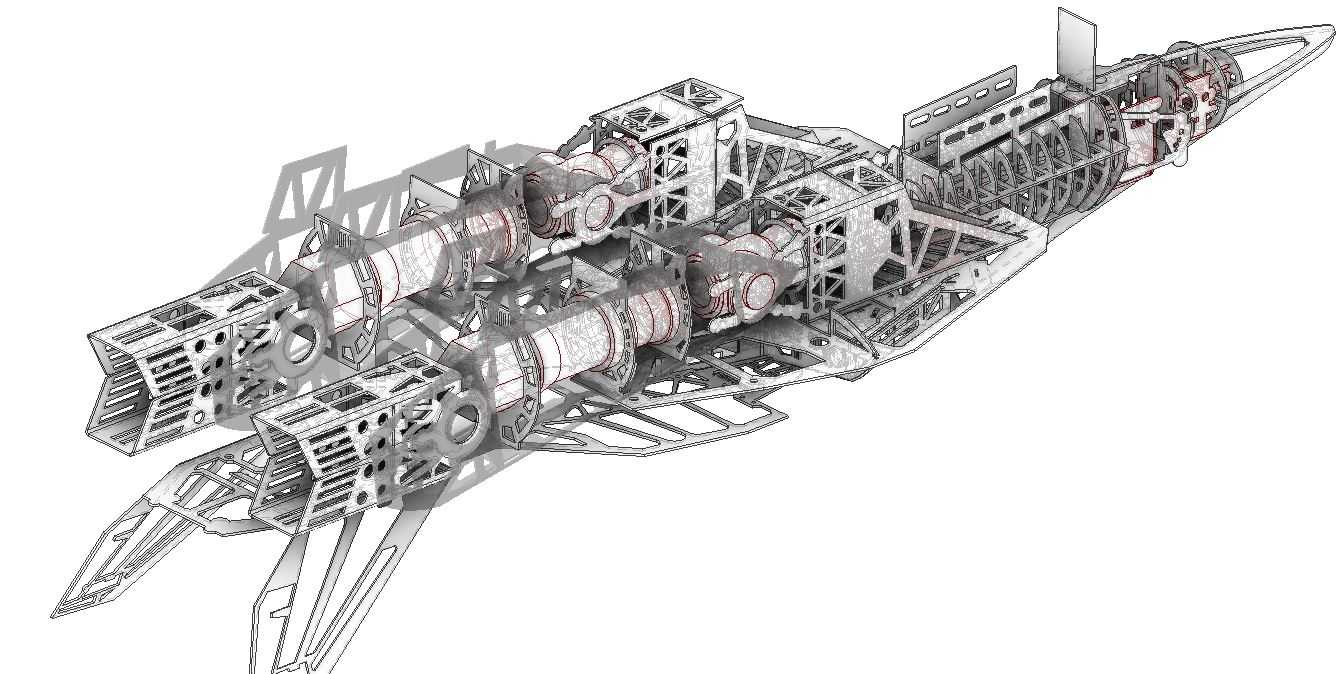

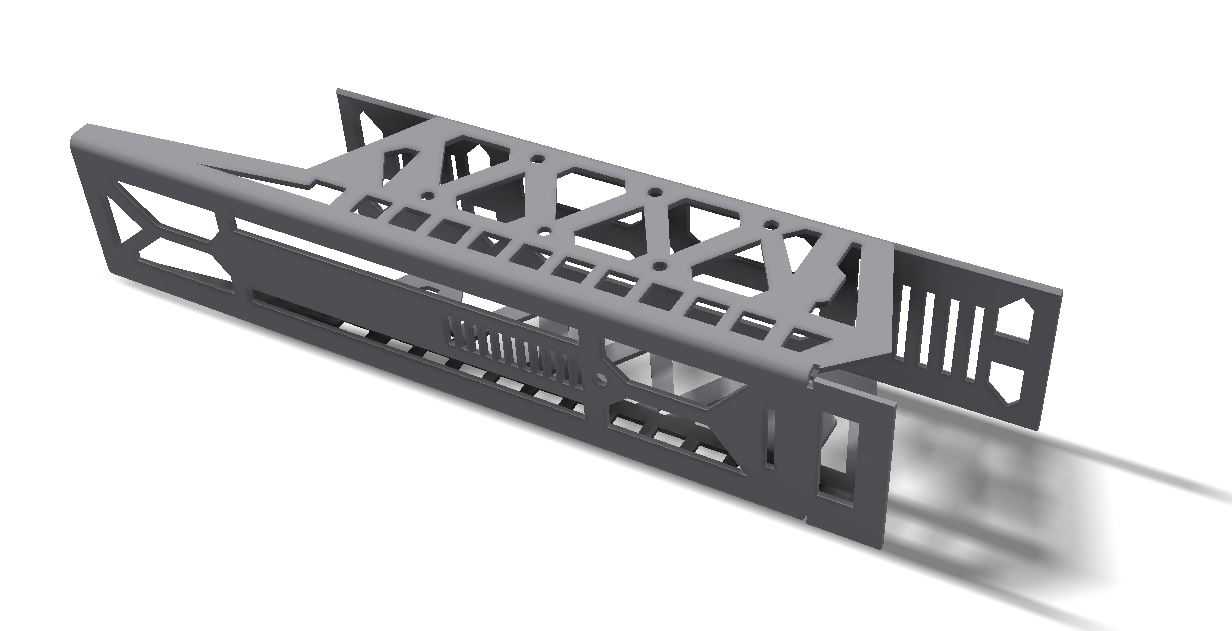

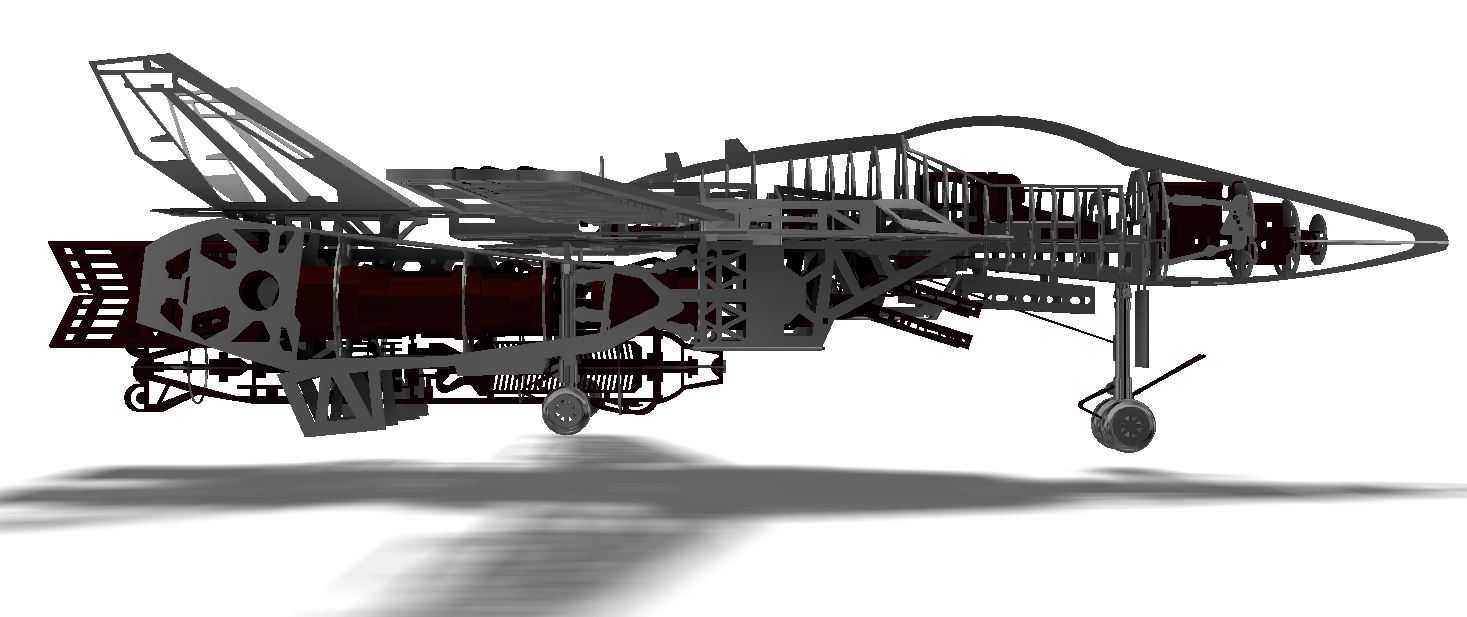

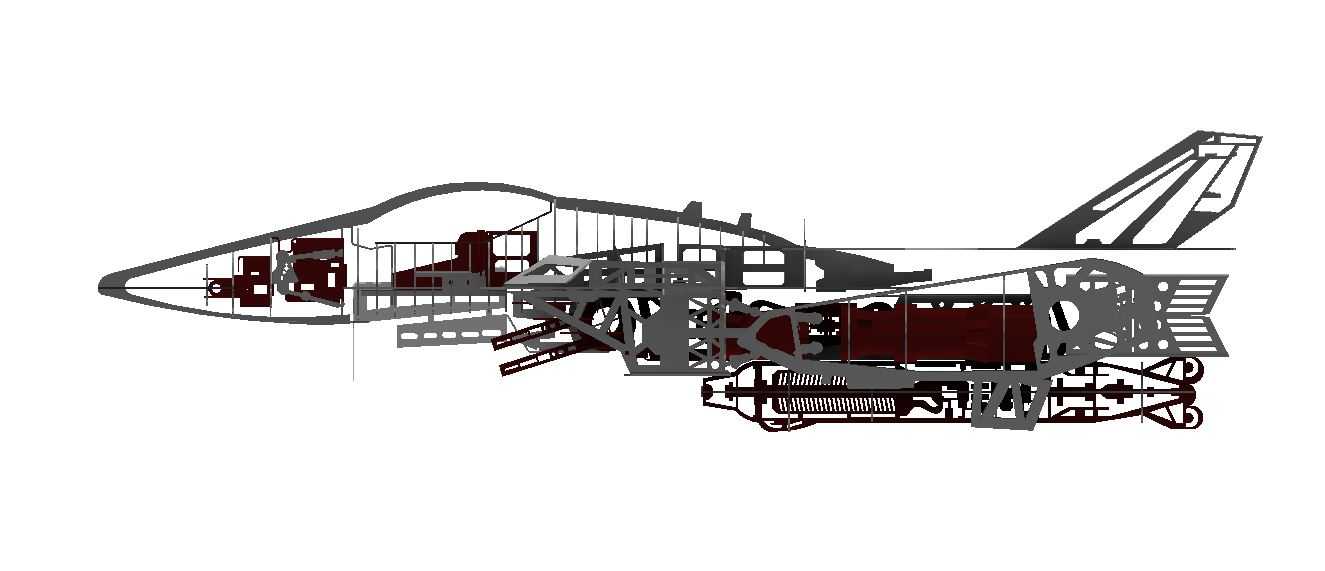

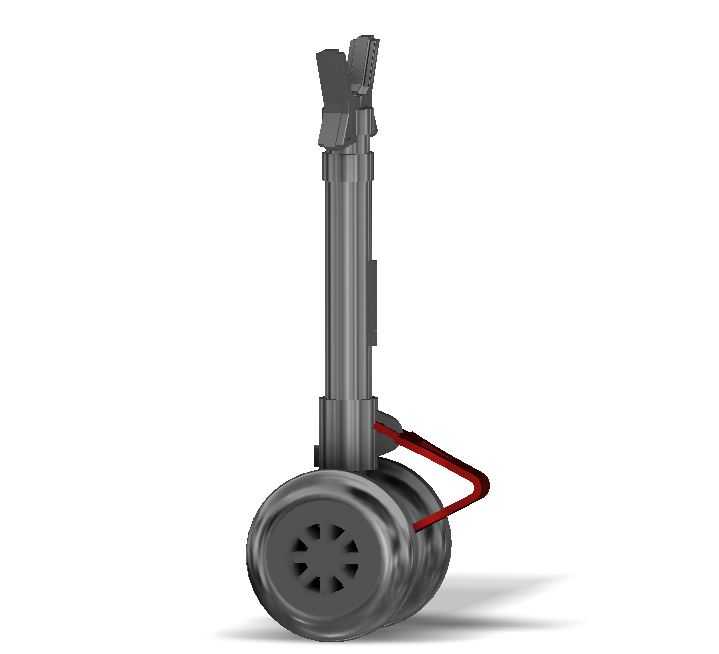

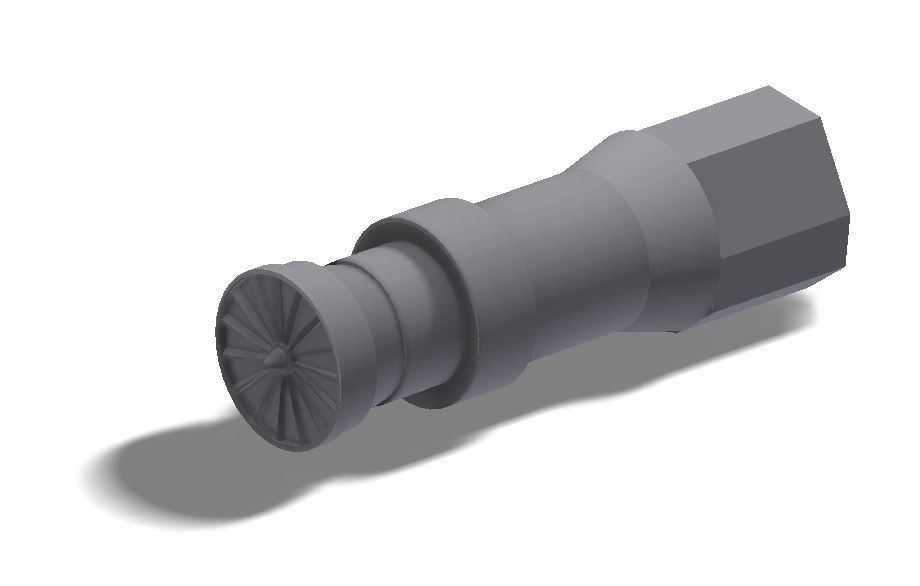

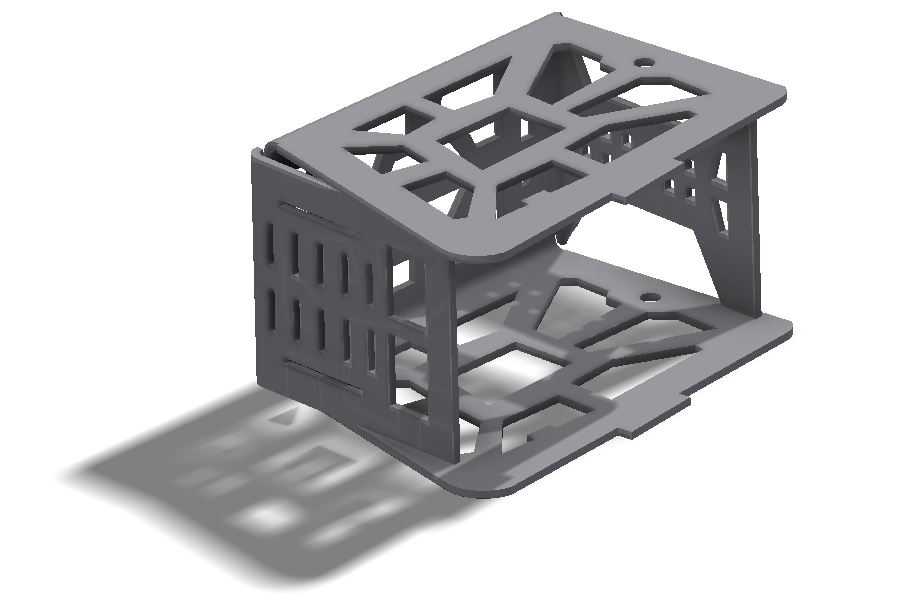

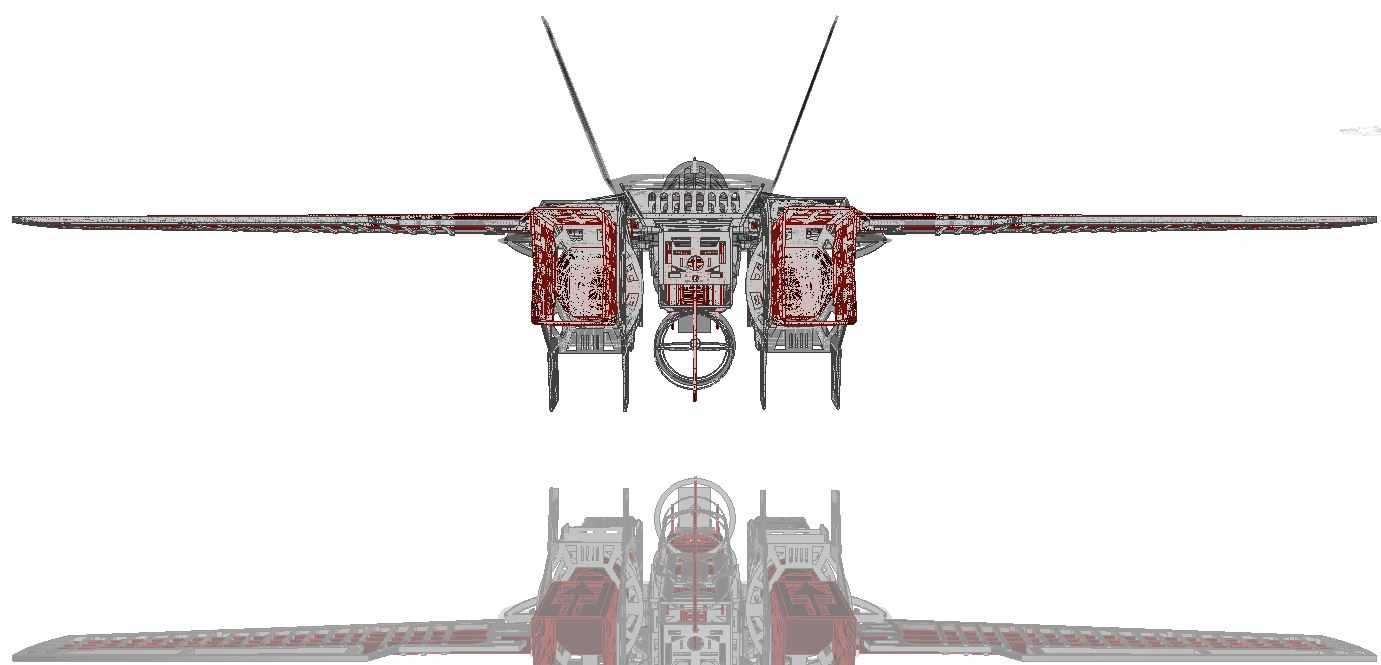

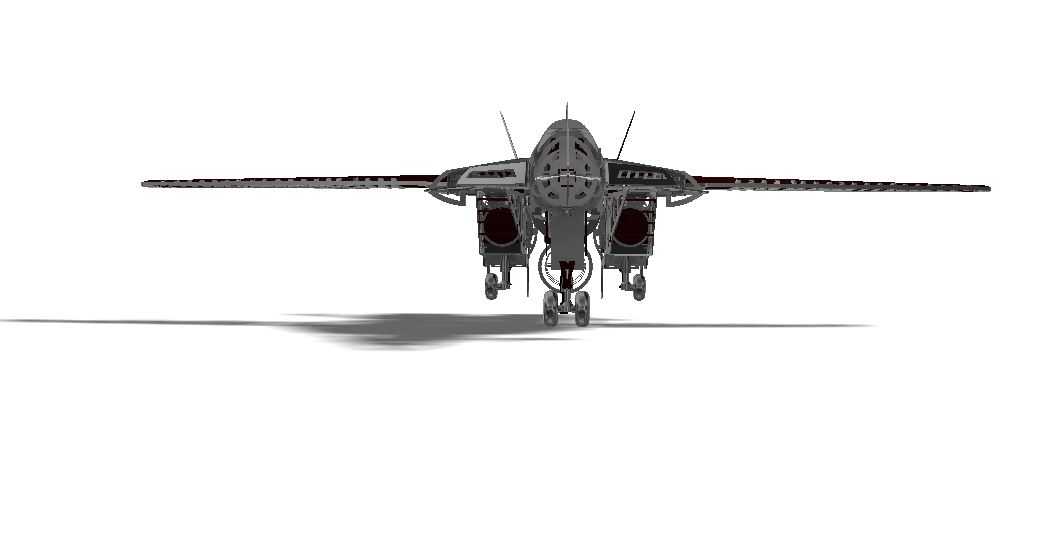

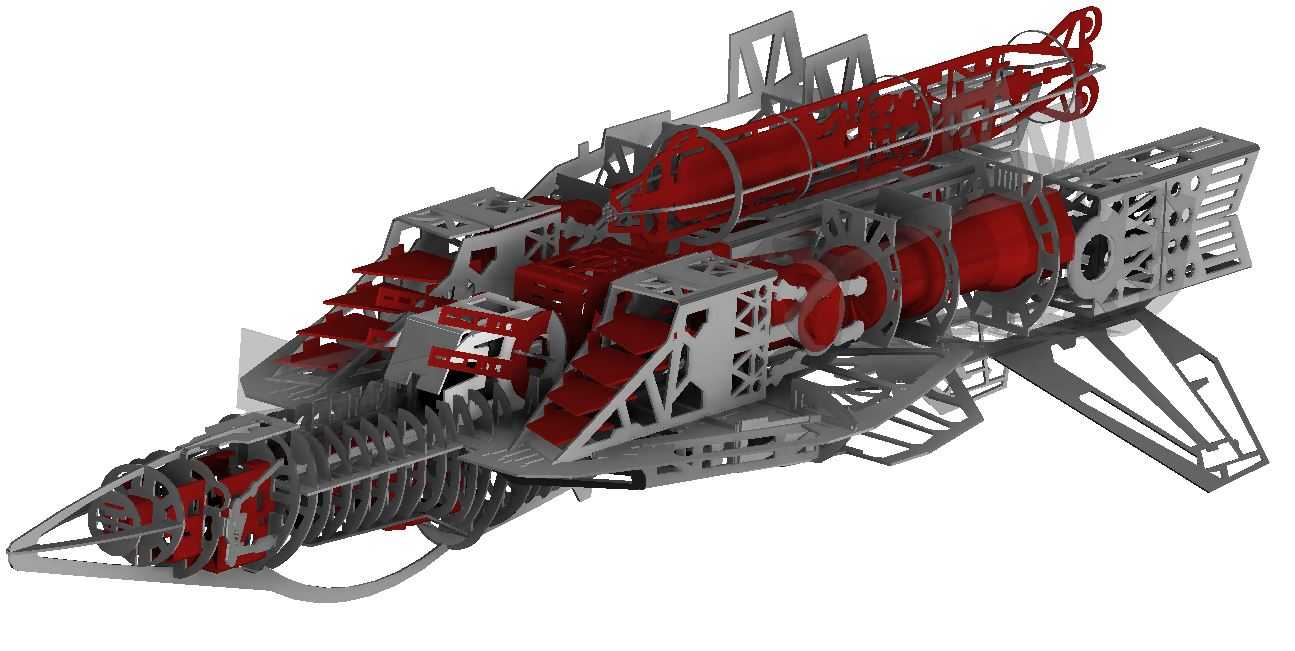

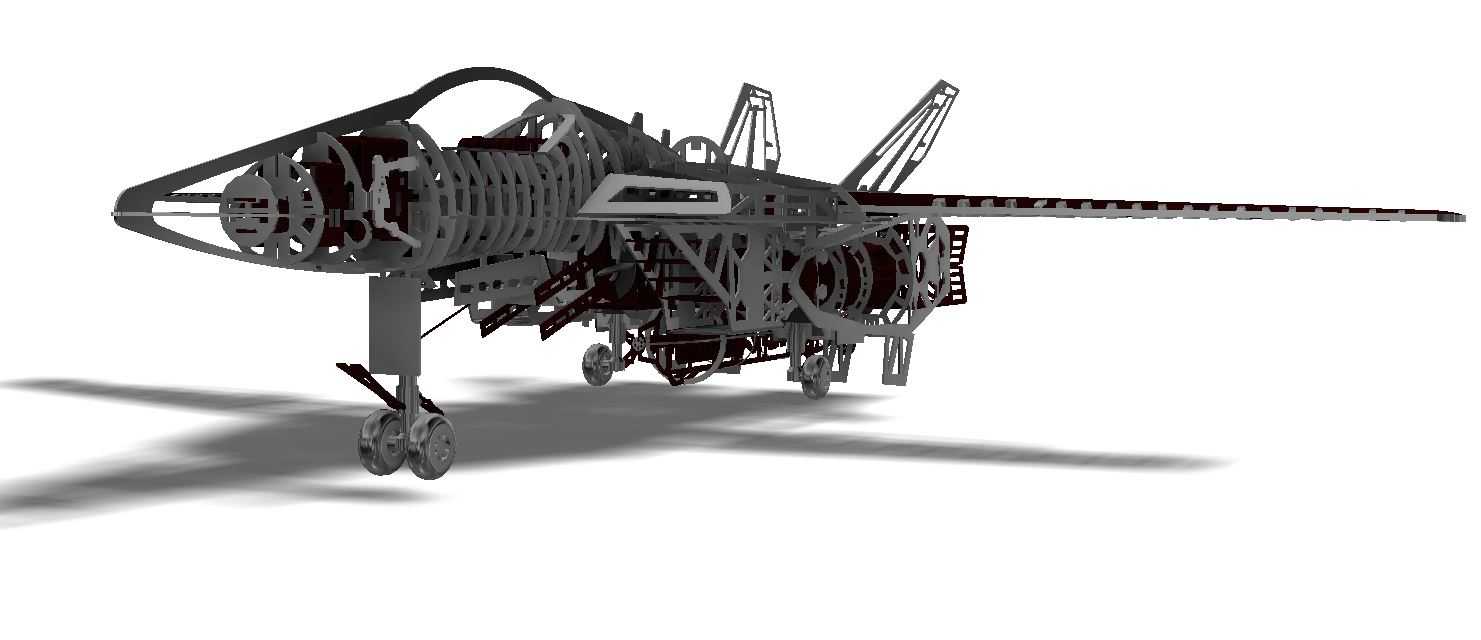

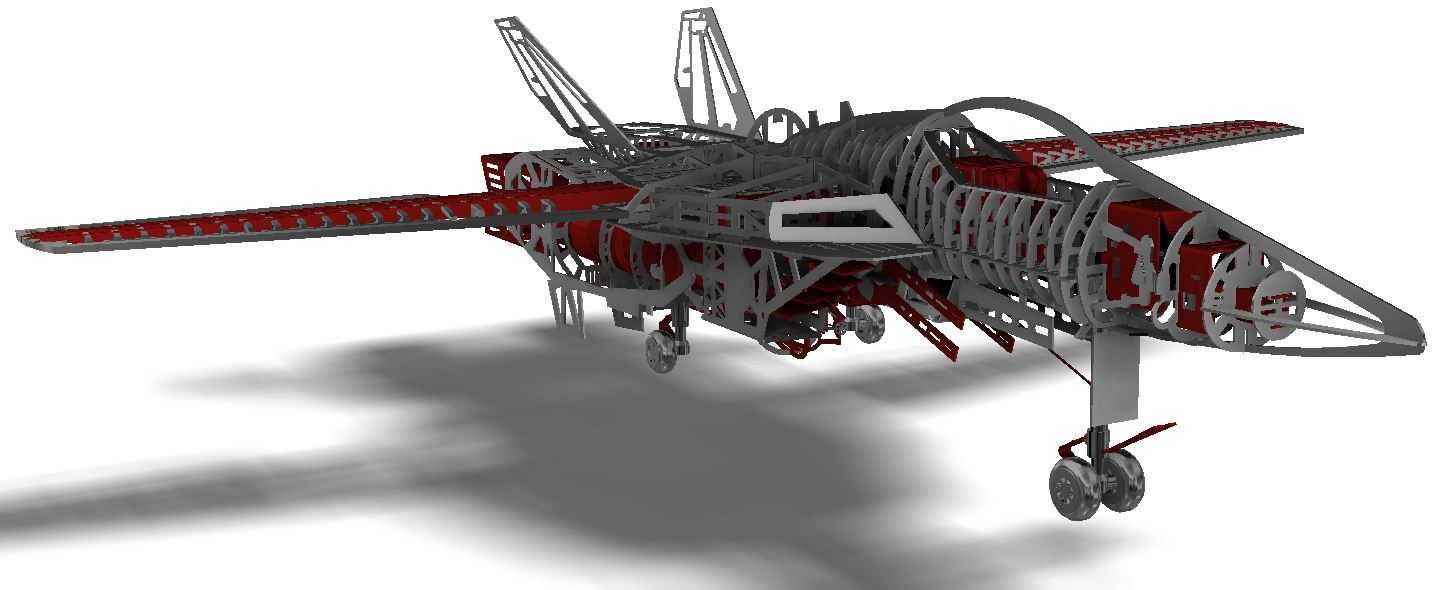

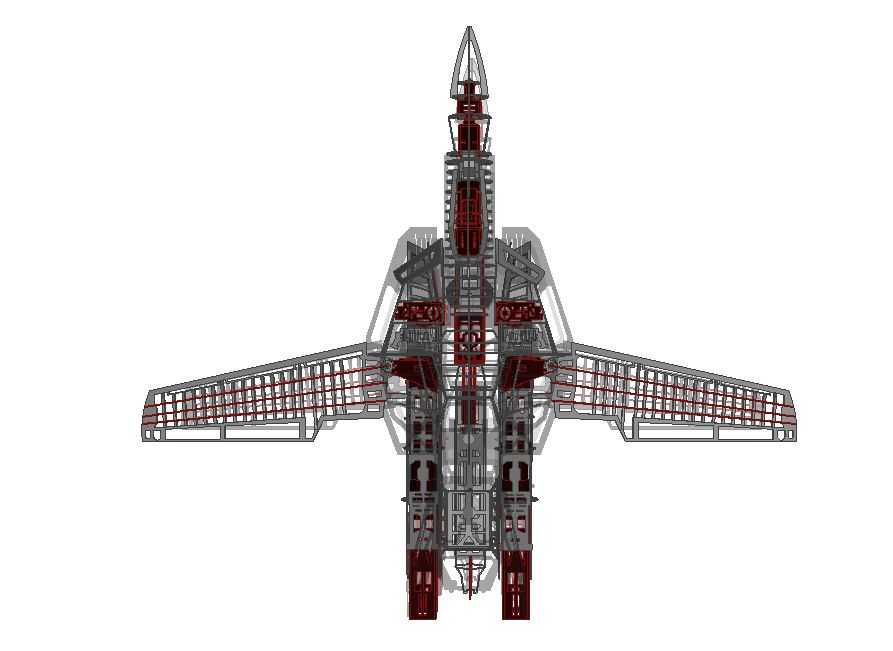

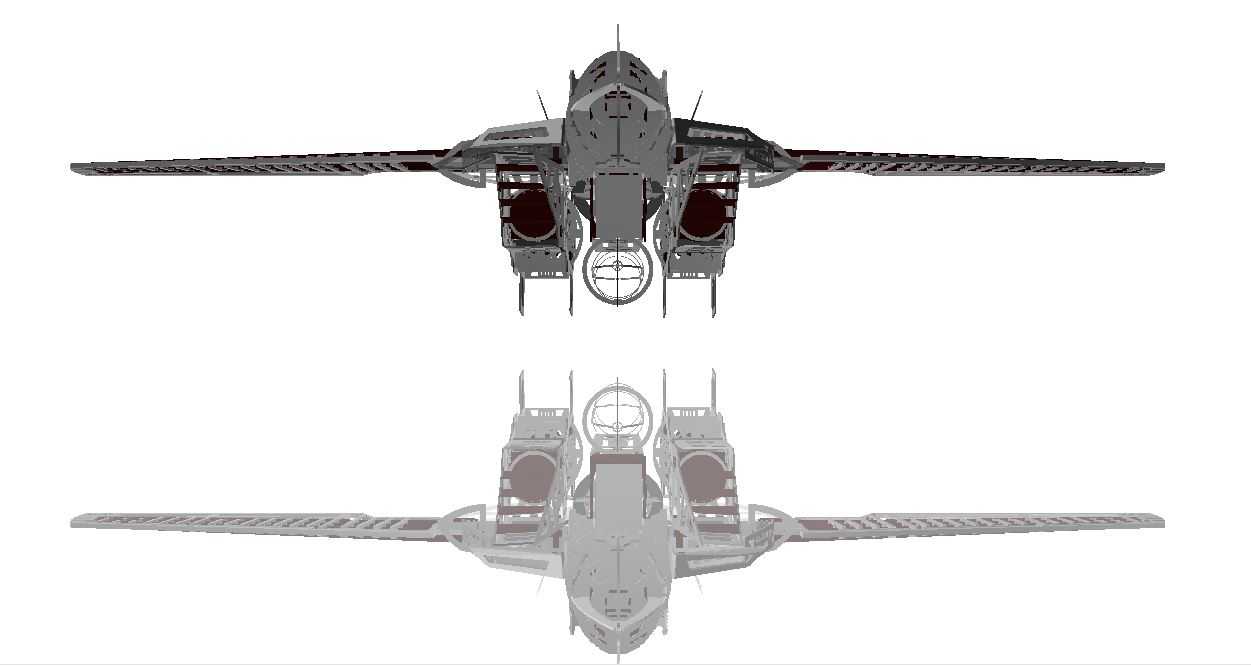

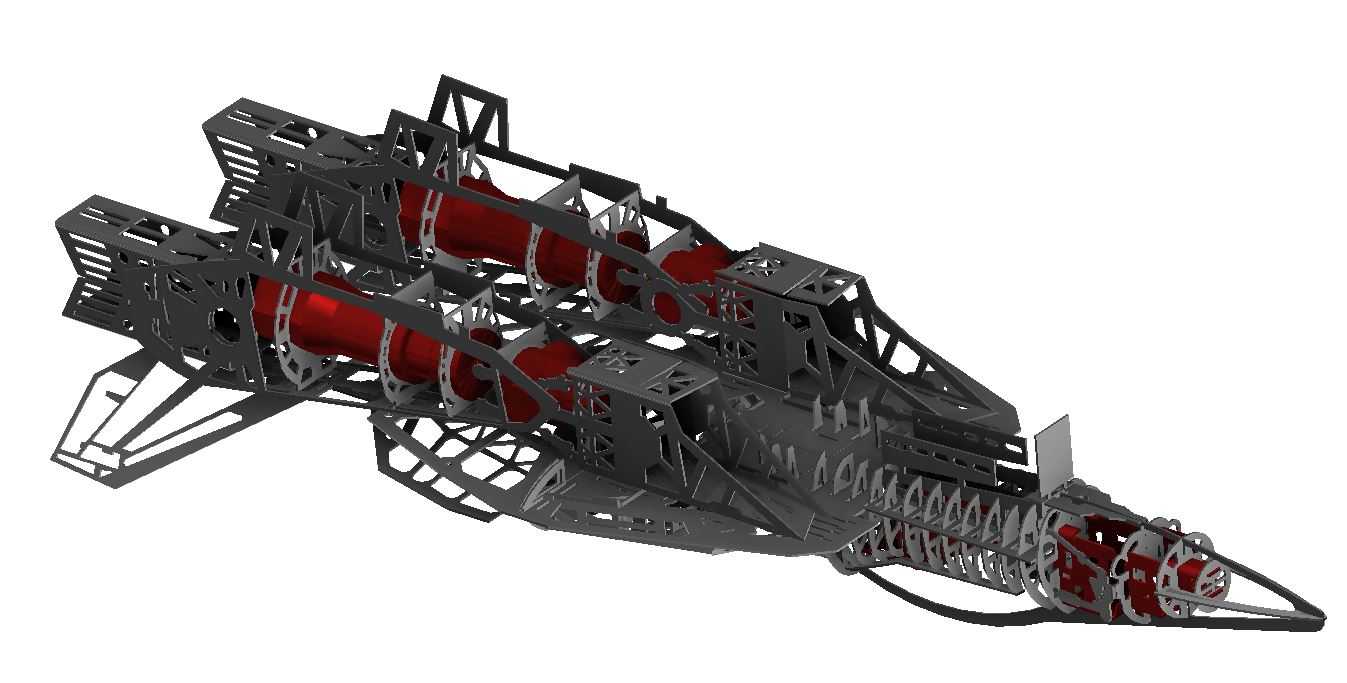

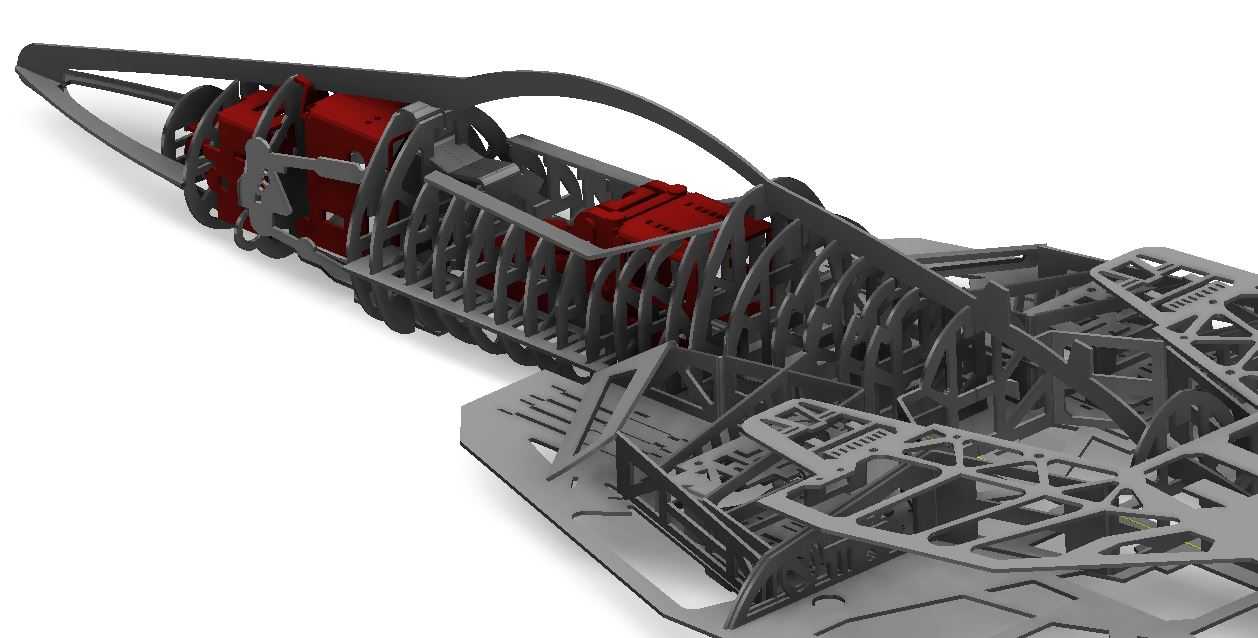

该款航空类骨架结构模型，核心还原了双发重型战斗机的内部承力框架布局，在航空教具研发、航模结构验证、航空科普展陈场景中可作为核心结构参考件使用。从实际功能逻辑来看，模型完整复现了战机从机头雷达舱、座舱安装位、主翼承力梁、发动机安装舱到尾喷管连接段的全段受力路径，每一处框板的开孔、桁条的排布都对应真实战机的载荷传递逻辑，机头段的框板采用渐变收窄的梯形轮廓，适配高速飞行下的机头气动载荷传导，框板上预留的小型安装位对应航电设备、机载管线的布设空间，可直接用于航电系统集成教学的结构演示。设计过程中优先考虑了金属板材加工的工艺适配性，主体承力框采用0.5-1mm厚度的金属板拼接成型，所有框板的连接边都预留了对应的咬合卡口，无需额外粘接辅助即可完成框架的预定位，降低手工拼装的对位难度；针对固体喷气发动机安装段、飞行员座椅安装位、起落架支柱连接位这三处高载荷区域，单独做了局部加强结构，通过增加框板厚度、增设三角加强筋的方式，避免结构受力时出现形变，这三处构件独立于主体板件框架，可单独拆卸替换，适配不同改装需求的结构验证。从安装边界来看，整个骨架模型的外轮廓严格贴合战机的气动外形曲面，所有框板的外边缘连线完全匹配VF战机的理论外形线，主翼位置的框板预留了蒙皮安装的定位台阶，后续加装蒙皮构件时无需额外修磨即可完成贴合；尾喷管段的框架预留了矢量偏转机构的安装转轴孔位，可直接加装矢量喷口活动构件，还原F-35、F-14这类战机的矢量推力、可变后掠翼的活动结构逻辑，起落架位置的框板预留了起落架收放机构的转动避让空间，可完整模拟起落架收放的运动路径。模型的桁条排布采用纵横向交错布局，纵向桁条贯穿全机长度方向，负责传递飞行时的纵向弯矩，横向框板按等载荷间距排布，将纵向桁条的载荷均匀分散到整个机身框架，每一处桁条与框板的连接位都做了切角避让，避免拼装时出现结构干涉，整个骨架的内部通道预留了足够的管线布设空间，可满足航模改装时的油路、电路走线需求，不管是用于静态展陈的结构展示，还是动态航模的内部承力框架改装，都能提供精准的结构参考。
