航模线传操纵控制机构三维设计

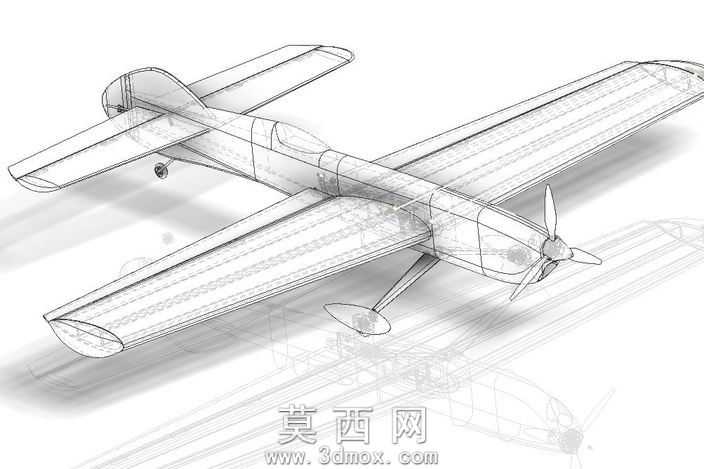

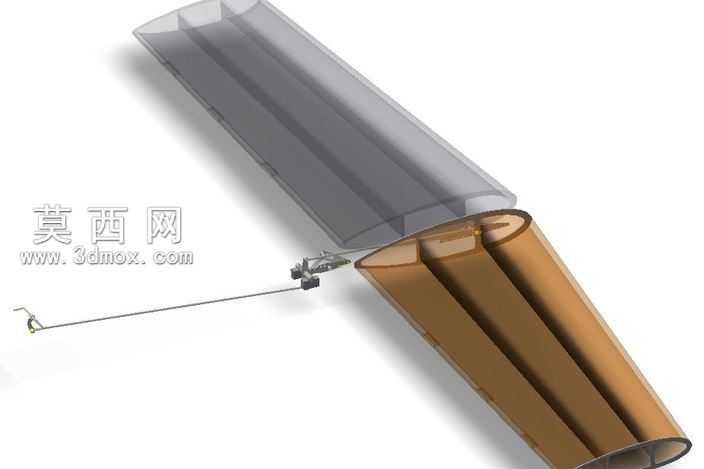

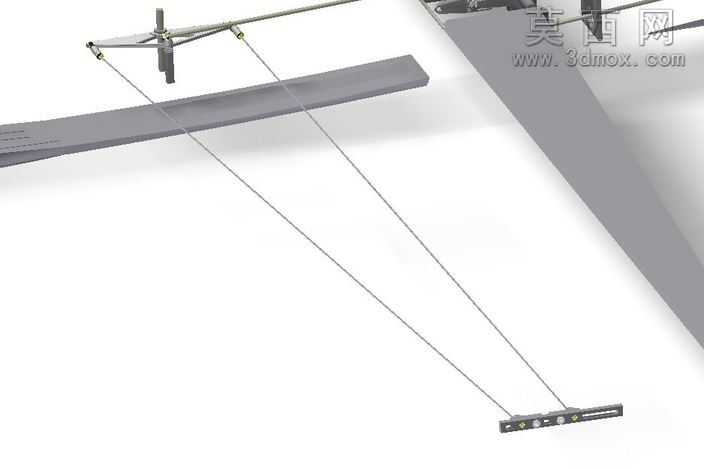

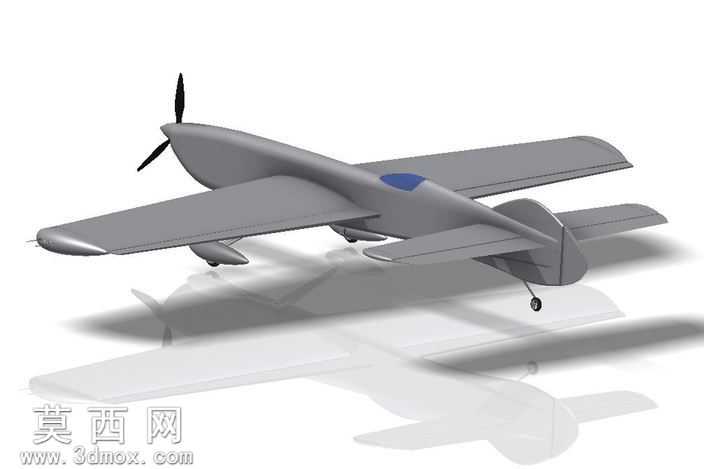

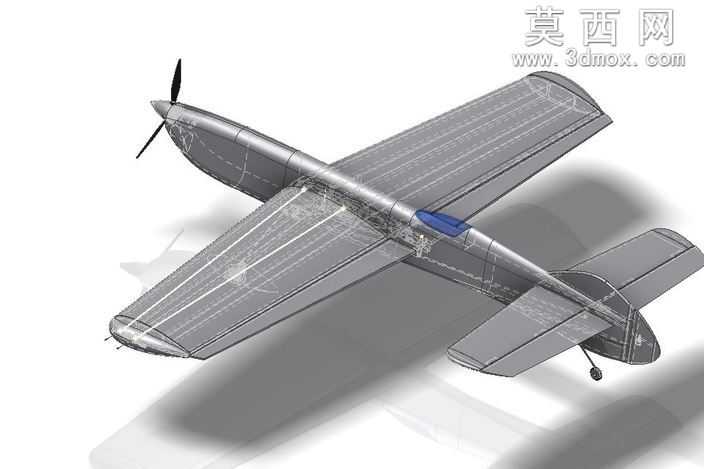

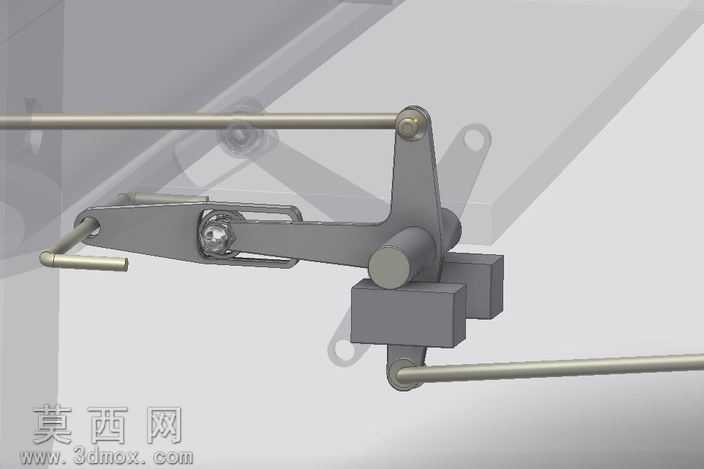

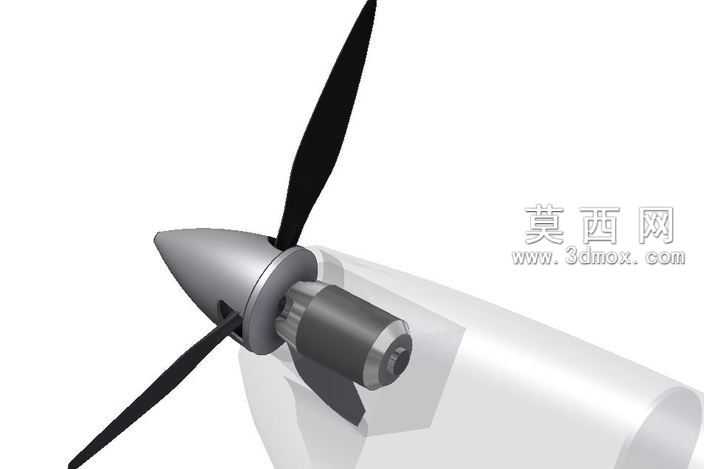

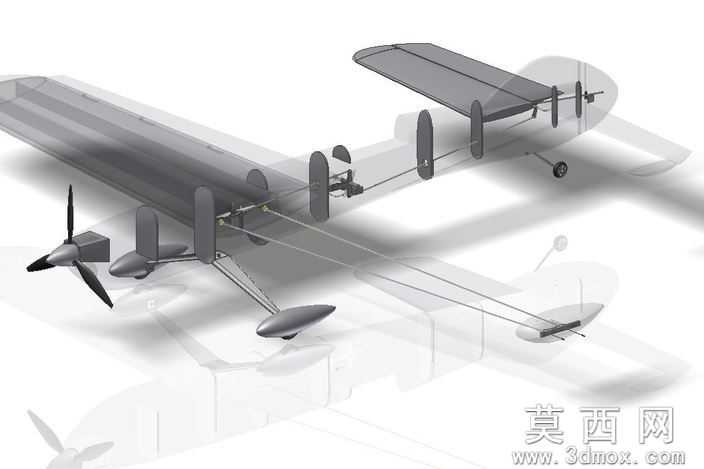

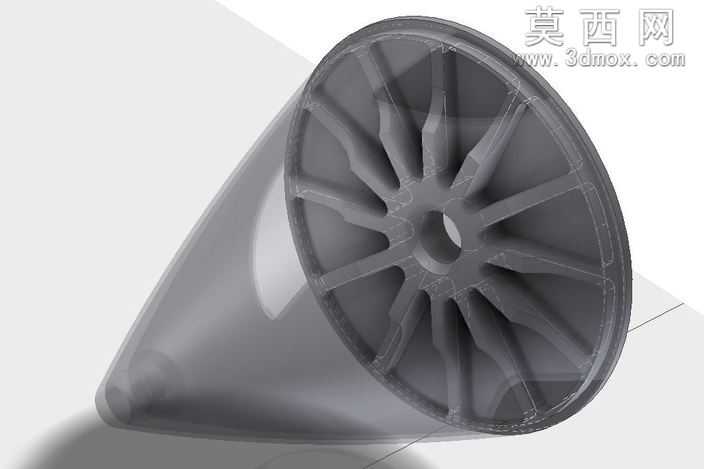

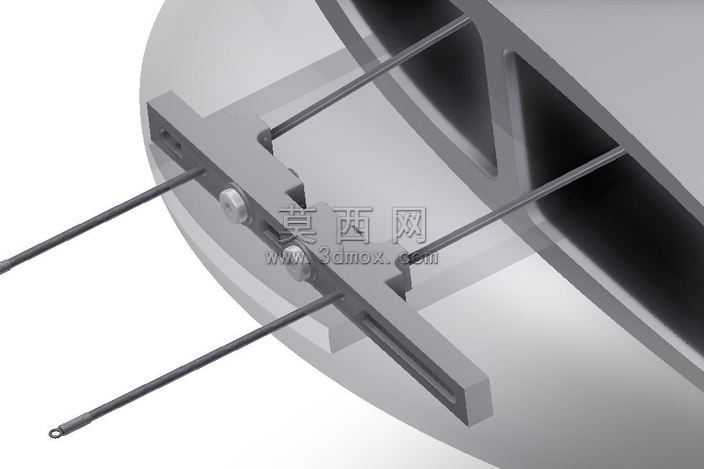

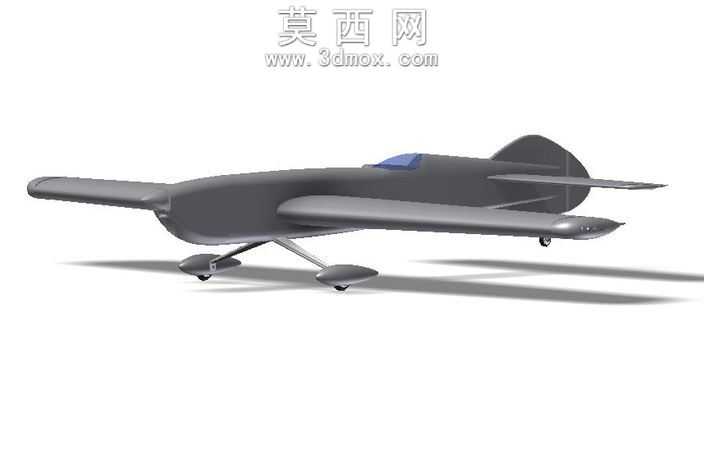

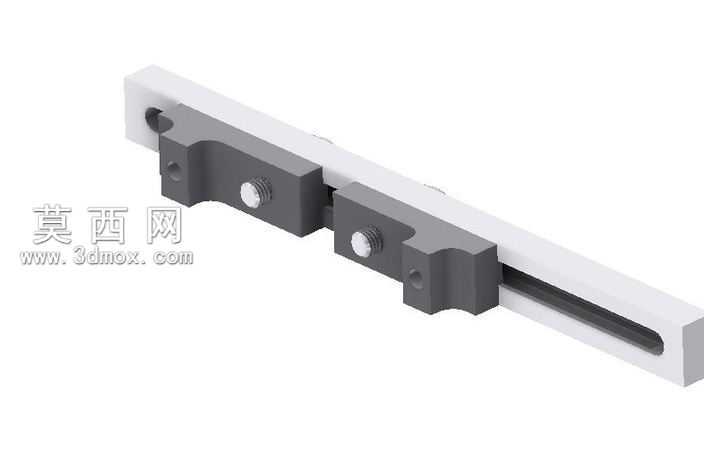

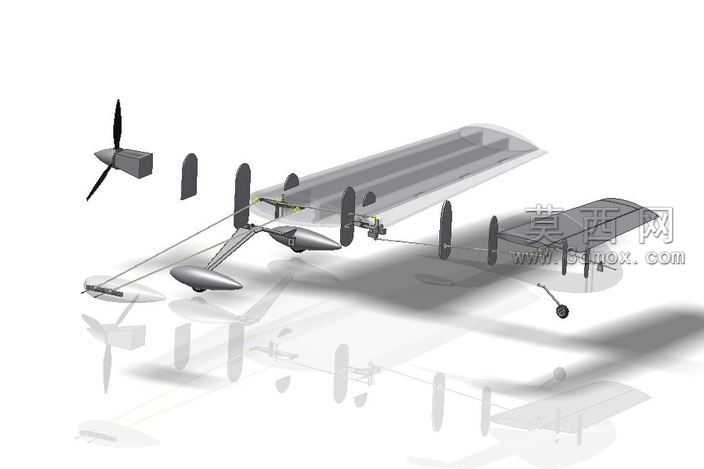

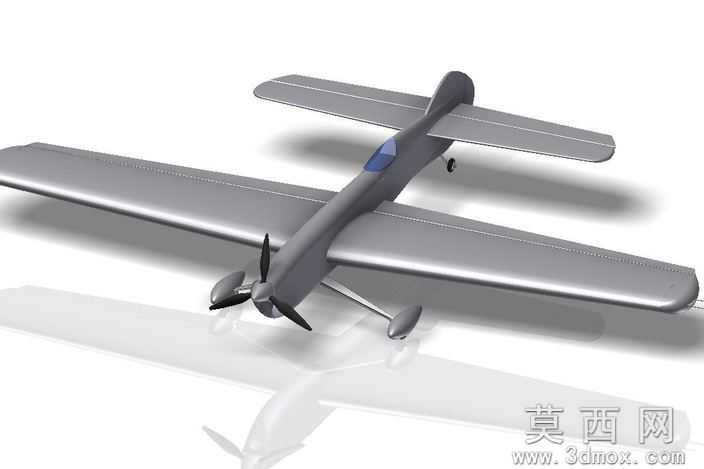

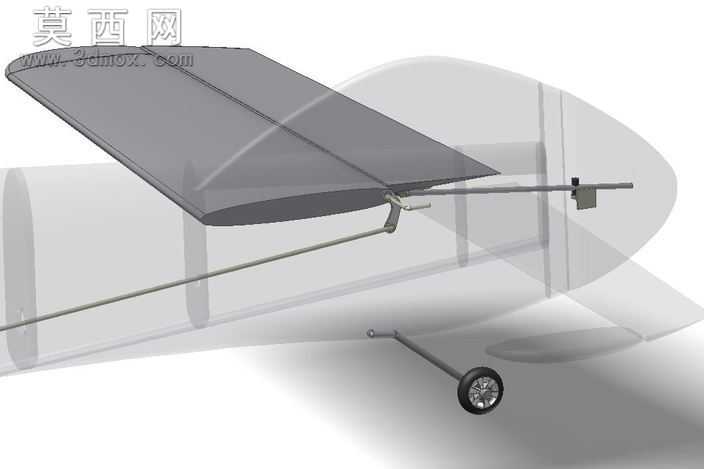

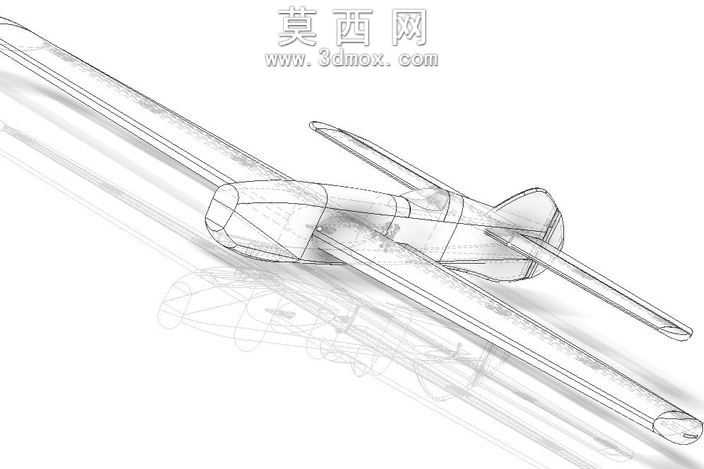

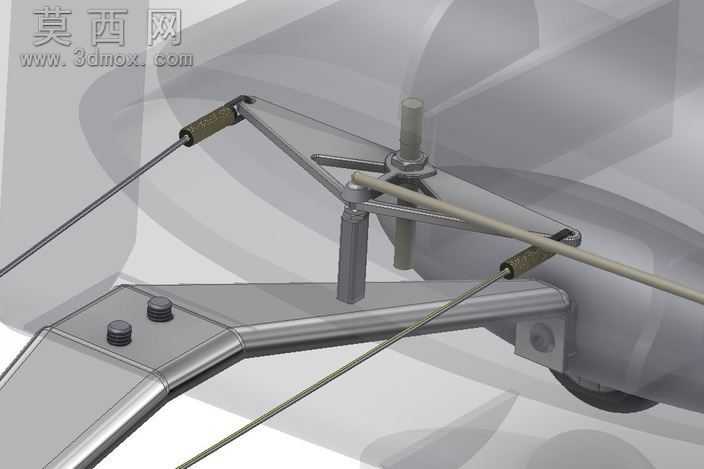

本作品为航模线操纵系统的控制机构三维建模成果，建模过程中以真实线操纵航模的操控逻辑为核心依据，首先梳理整套机构的运动传递链路：从操纵者手持的操纵线拉力输入，到机身上的摇臂摆动转化，再到舵面偏转的动作输出，逐一拆解每个零部件的功能定位与装配关系。建模阶段优先完成基准构件的搭建，以机身安装基座为装配基准，精准定位枢轴安装座的位置，确保摇臂转动轴线与航模重心、操纵线引出点的空间位置符合线操纵航模的动力学要求，避免飞行过程中出现操纵力矩偏差。材质渲染阶段针对不同零部件的实际使用材质做区分处理：金属材质的摇臂、枢轴、紧固螺栓采用磨砂金属质感，调整金属粗糙度与反射参数还原航空铝合金的哑光金属质感，操纵拉线采用高韧性尼龙材质的半哑光质感，橡胶阻尼件则还原软质橡胶的漫反射特性，基座部分的复合材料蒙皮质感通过纹理贴图叠加细微颗粒感，让整体渲染效果贴近真实航模的材质表现。结构设计上重点考量操纵的线性反馈，在摇臂与拉线的连接位置设置了可调长度的张紧结构，通过带螺纹的张紧柱实现拉线松紧度的微调，避免操纵过程中出现虚位；摇臂的转动副处添加了阻尼衬套结构，减少飞行过程中气流扰动带来的操纵抖振，两个对称布置的操纵拉线分别连接摇臂的上下两端，实现推拉双向的操纵力传递，确保操纵动作的精准响应。整套模型的装配约束完全按照实际装配逻辑设置，转动副保留合理的活动间隙，紧固件的螺纹细节做了简化处理以兼顾模型展示效果与运行流畅度，拉线部分采用柔性构件的模拟方式，还原拉线张紧状态下的受力形态，整体结构紧凑无冗余部件，完整复现了线操纵航模核心控制机构的工作原理与结构特征，可用于航模设计参考、机械原理教学演示等场景。
