单级圆柱齿轮减速箱结构设计

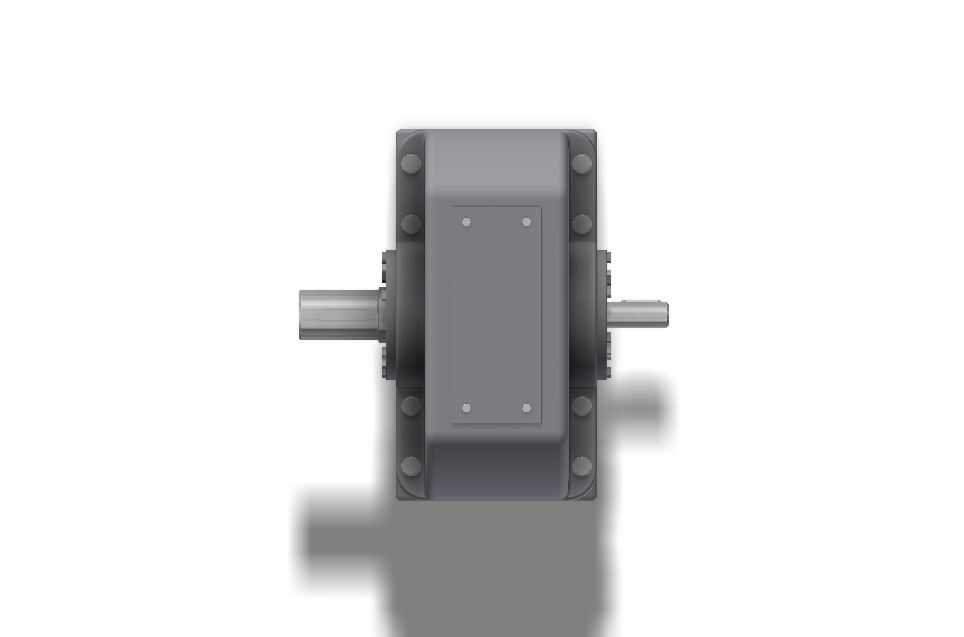

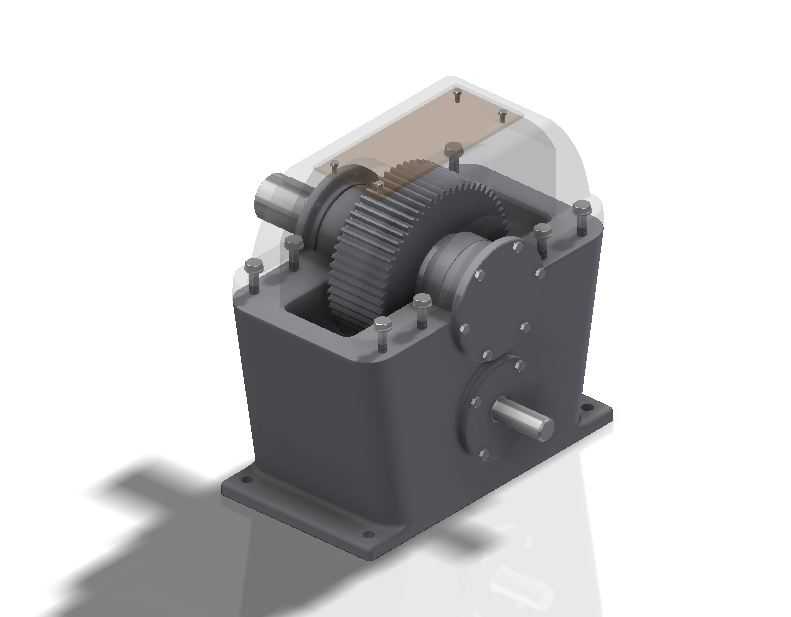

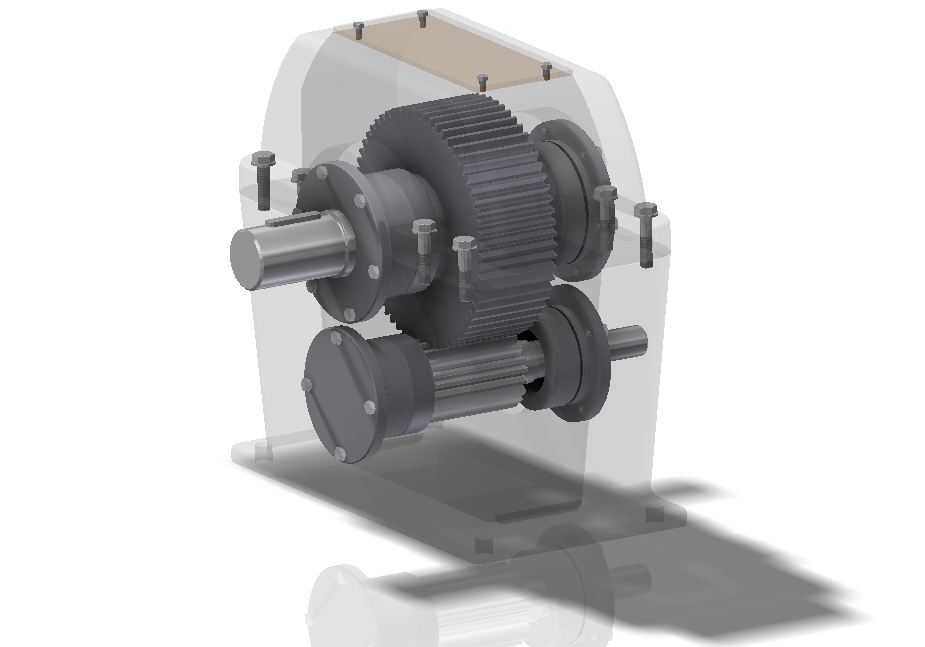

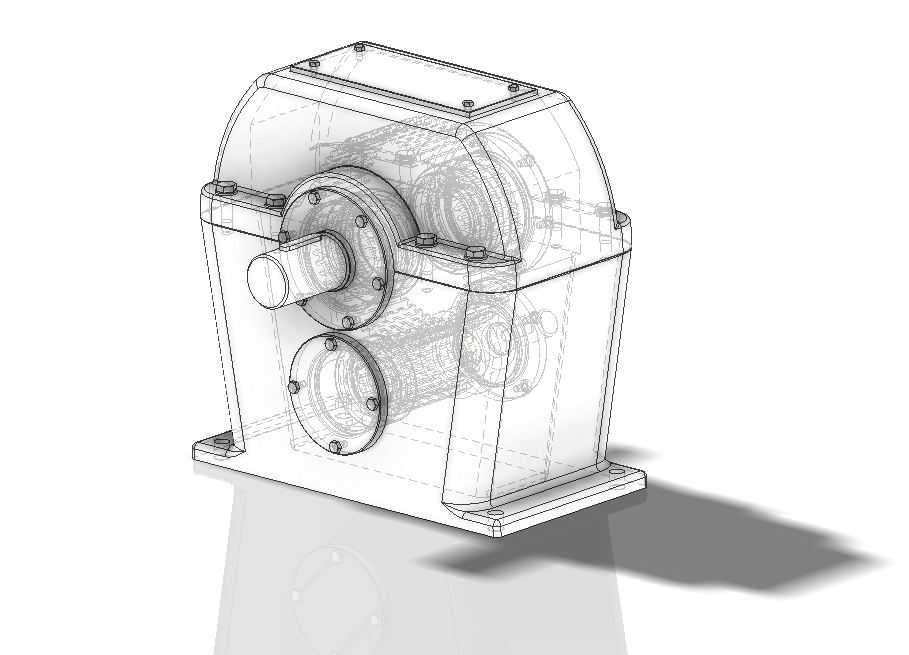

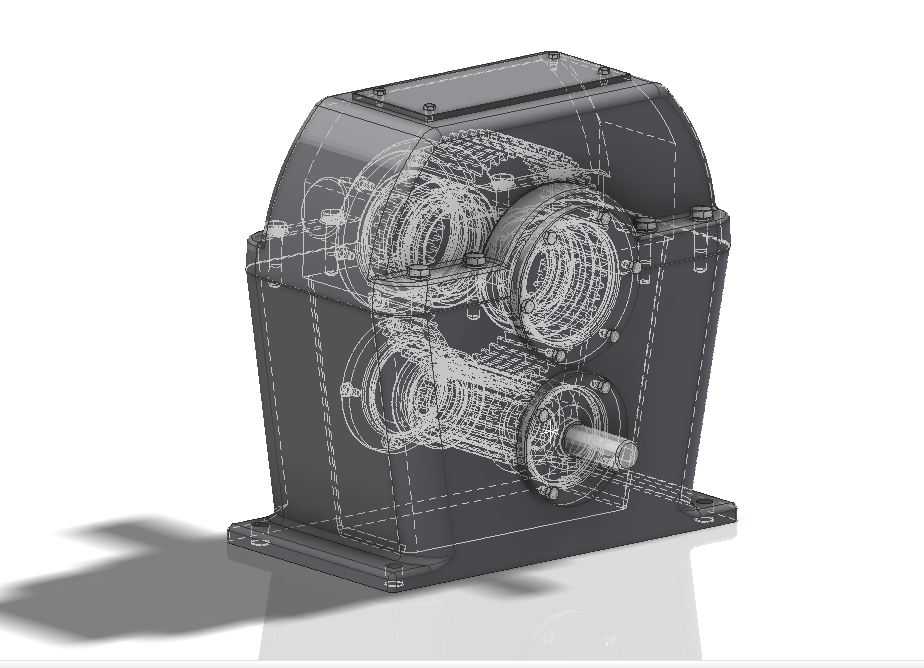

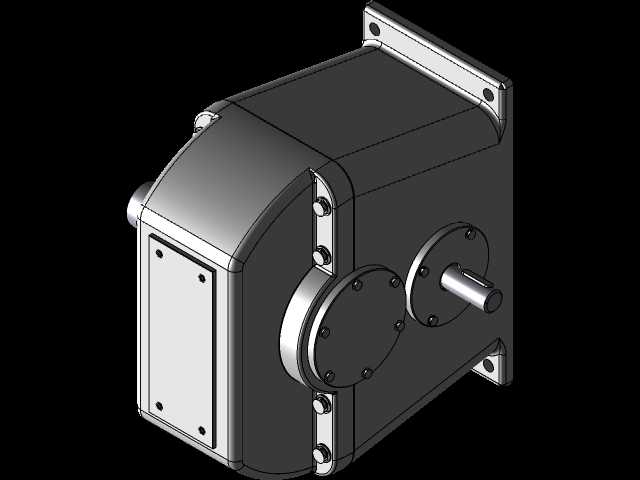

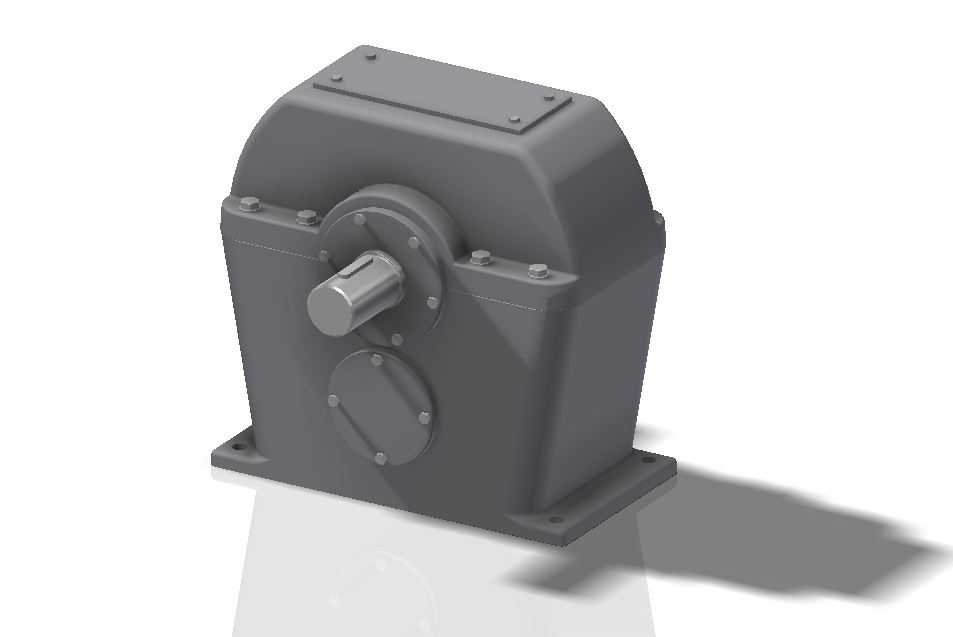

这款单级圆柱齿轮减速箱，是工业传动系统里应用极广的基础动力匹配部件，常配套在输送线、小型物料提升设备、轻工包装辅机、教学实训台架这类对输出扭矩有明确要求、输入转速偏高的工况场景里，核心作用是把原动机输出的高转速通过齿轮啮合降下来，同时放大输出扭矩，让后端执行机构能获得适配负载的运转参数，避免原动机直接带载出现扭矩不足、转速过高无法匹配工艺要求的问题。从结构设计逻辑来看，整个箱体采用剖分式结构，上下箱沿通过螺栓组紧固，既保证了箱体的整体刚性，也方便内部齿轮副、轴承、轴系零件的装配与后期检修，箱座底部预留了带安装孔的地脚支撑面，安装时可以直接通过螺栓固定在设备机架的安装基准面上，地脚的孔位间距、支撑面的平面度都做了适配常规安装场景的设计，不需要额外做复杂的转接工装就能完成固定。输入轴与输出轴采用平行轴布置，轴伸端都设计了密封结构，避免箱体内的润滑油泄漏，同时阻挡外界的粉尘、碎屑进入箱内破坏齿轮啮合面，箱体侧面预留了油位观察、注油、放油的结构位置，日常维护时不需要拆解箱体就能完成润滑油的更换与油位检查。齿轮副采用直齿圆柱齿轮设计，小齿轮齿数21、大齿轮齿数63，固定传动比为3，模数取3，额定适配6千瓦功率段的原动机，这个参数组合刚好覆盖了多数小型工业辅机的动力匹配需求，设计时特意控制了箱体的整体外轮廓尺寸，箱壁厚度、轴承座的加强筋结构都做了刚度校核，既不会因为箱体过薄出现运转时的共振异响，也不会因为冗余设计导致整体重量过大、占用过多安装空间。轴系的支撑选用深沟球轴承，能同时承受径向载荷与少量轴向载荷，适配直齿轮传动的受力特点，轴承端盖采用嵌入式结构，通过垫片调整轴承的游隙，保证轴系运转时的同轴度，避免齿轮出现偏载磨损。很多刚接触机械结构设计的学习者，在做减速箱设计时容易忽略安装边界的干涉问题，这款结构在设计时就把轴伸长度、螺栓的操作空间、箱体外凸的轴承座位置都做了避让校核，安装时周边预留少量操作空间就能完成装配接线，不会出现螺栓无法紧固、轴伸和周边机架结构干涉的问题，不管是用于课程设计的参考建模，还是小型非标设备的传动结构选型参考，都能提供很直观的结构参考价值，能帮设计者快速理清单级减速箱的装配逻辑、零件配合关系以及安装时需要注意的边界尺寸问题。
