轻型航模尾翼起落架结构设计

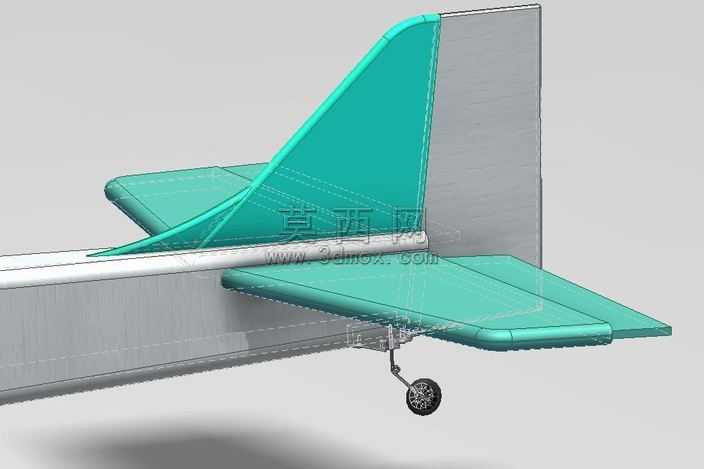

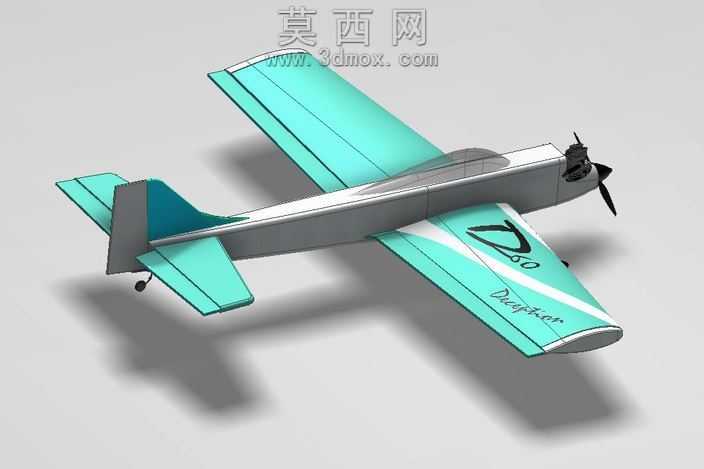

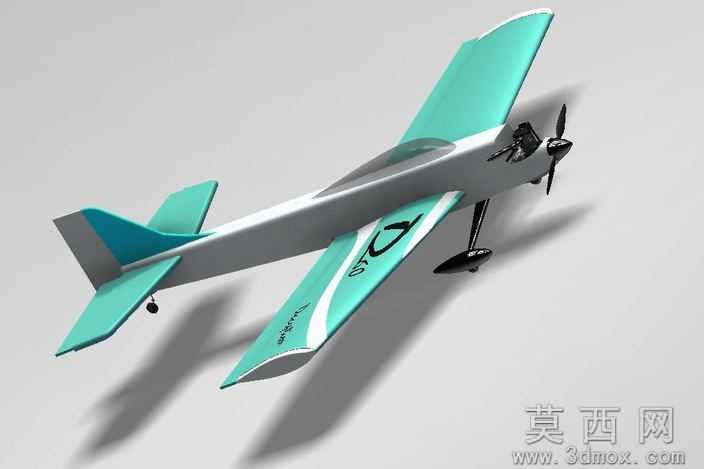

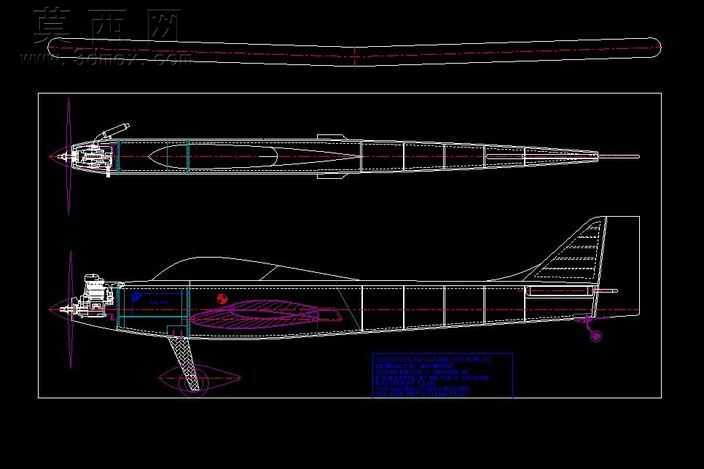

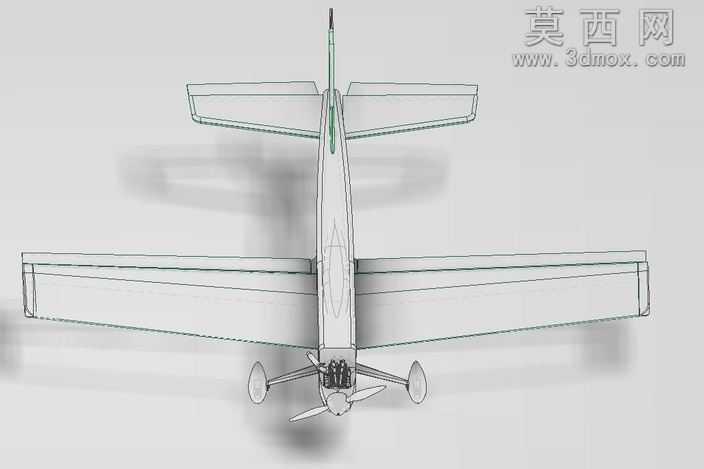

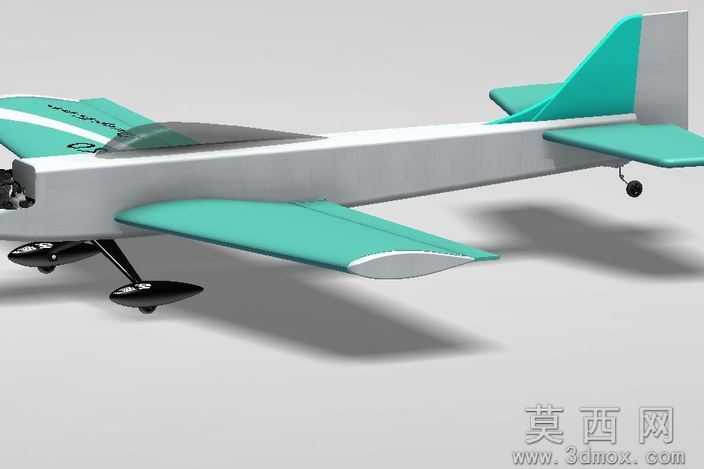

本作品为轻型航模尾段组合结构的三维建模设计，整体围绕航模飞行的气动稳定性与结构轻量化需求展开设计。建模阶段首先完成尾翼主体的曲面构建，垂直尾翼与水平尾翼均采用流线型低阻翼型，翼面边缘做圆弧过渡处理，避免尖锐棱角带来的气动阻力激增，同时保证翼面结构的强度冗余。尾翼与机身衔接处做一体化融合过渡设计，消除拼接缝隙带来的气流干扰，水平尾翼预留了舵面活动的铰接结构空间，可适配后续舵机安装与舵面偏转控制需求。起落架部分采用单轮后尾式布局，轮架为轻量化支臂结构，搭配带纹理的仿真橡胶轮胎，轮轴位置做了限位结构设计，保证起落架在滑行过程中的结构稳定性，同时支臂与机身底部的连接座做了加强筋处理，可承受降落过程中的冲击载荷。材质设计上，翼面主体采用青绿色轻木质感材质，还原轻木航模的真实材质观感，机身段采用银灰色金属质感蒙皮材质，轮胎采用黑色橡胶材质，不同材质的区分清晰呈现各部件的功能属性，整体渲染效果突出结构的层次感与真实材质质感。设计过程中针对尾翼的安装角度做了多轮调整，优化垂直尾翼的后掠角度与水平尾翼的安装位置，保证航向与俯仰方向的气动稳定性，同时对尾翼与机身的连接结构做了隐藏式铰链设计，既保证结构连接强度，又不破坏整体气动外形的流畅性。机身尾部的配重舱结构也做了预留设计，可根据实际飞行需求调整配重位置，适配不同动力配置下的重心调整需求，整体结构兼顾了气动效率、结构强度与组装便利性，可直接用于轻木航模的制作参考与结构验证。
