小型双轴直线传动数控执行机构

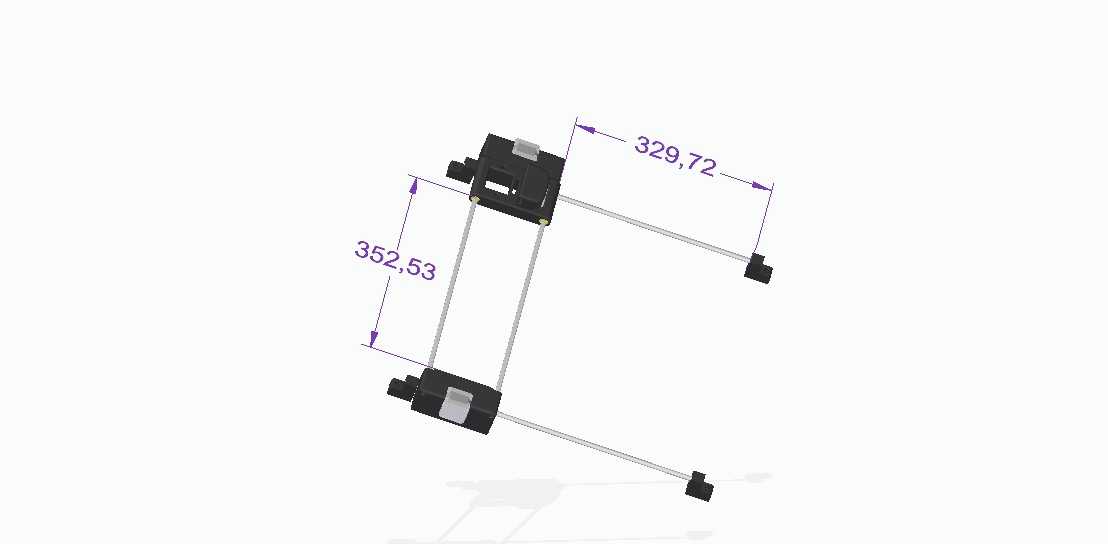

　　这套小型双轴数控执行结构，主要面向小行程精密位移作业场景设计，常见于桌面级精密加工工位、小型工件点位搬运、实验台试样定位、微型点胶或检测工位的位移承载环节，适配对安装空间有严格限制的紧凑型作业单元。从结构布局来看，采用正交双轴叠层布置逻辑，两根平行光轴作为横向运动的导向支撑，搭配滑座内置的直线轴承实现低摩擦往复运动，纵向轴直接固定在横向滑座的安装面上，随横向滑座完成X向位移的同时，自身滑座可完成Y向的独立运动，两轴运动互不干涉，传动端预留了同步轮或丝杠的安装接口，可根据负载和精度需求适配不同的传动方案，既可以选同步带实现高速轻载位移，也可换装滚珠丝杠提升重复定位精度。从安装边界来看，横向总跨度尺寸为329.72mm，

　　纵向总行程方向的外轮廓尺寸为352.53mm，整体安装 footprint 远小于常规工业数控滑台，安装面预留了标准的沉头固定孔位，可直接固定在铝型材工作台或钢制安装基板上，不需要额外设计转接支架，滑座的工作面也预留了成组的螺纹安装孔，可直接搭载小型作业执行端，比如微型主轴、点胶阀、视觉检测相机、小型夹爪等部件，不需要额外加工转接板。设计过程中优先考虑了轻量化需求，滑座主体采用硬质铝合金加工成型，在保证结构刚性的前提下尽可能降低运动部件的自重，减少传动负载和运动惯性，光轴采用轴承钢材质经表面淬火处理，表面硬度满足长期往复运动的耐磨要求，两端的支撑座采用一体式加工结构，保证光轴的平行度公差，避免运动过程中出现卡滞或爬行现象。

　　在实际应用中，这套结构可直接搭配通用运动控制器使用，不需要复杂的二次结构改造，两轴的原点位置和限位开关安装位都在支撑座上做了预留，用户可根据自身的行程需求加装光电或机械限位，避免超程碰撞。针对小负载作业场景，这套结构的运动阻力控制在较低水平，即使搭配小功率步进电机也可驱动，不会出现丢步或启动卡顿的问题，日常维护仅需定期给光轴涂抹润滑脂即可，不需要复杂的保养流程，非常适合小型加工工坊、实验室、教学实训场景下的小型数控作业单元搭建，也可作为非标自动化设备里的精密位移模块直接集成，缩短设备的整体设计和加工周期。
