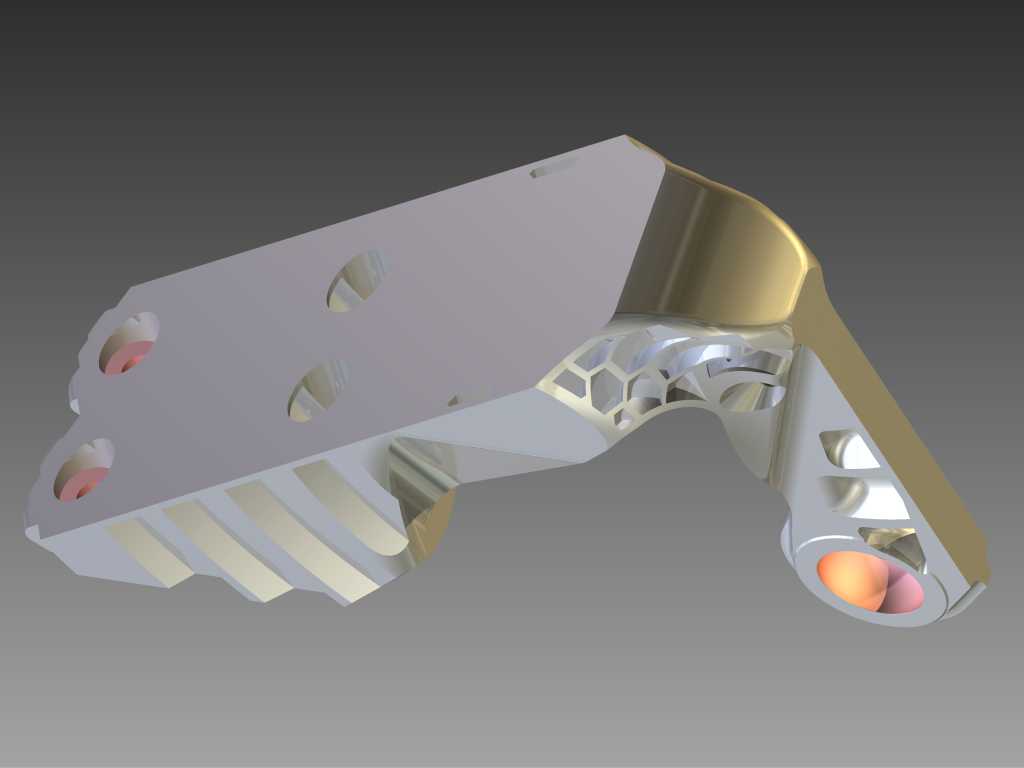

手持类结构件拓扑优化后应力分布展示

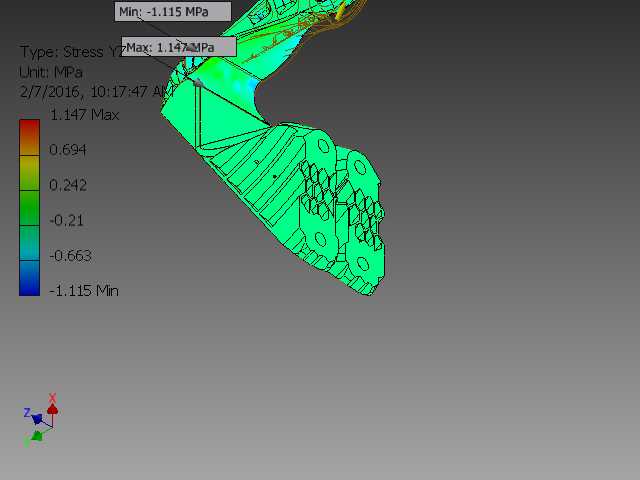

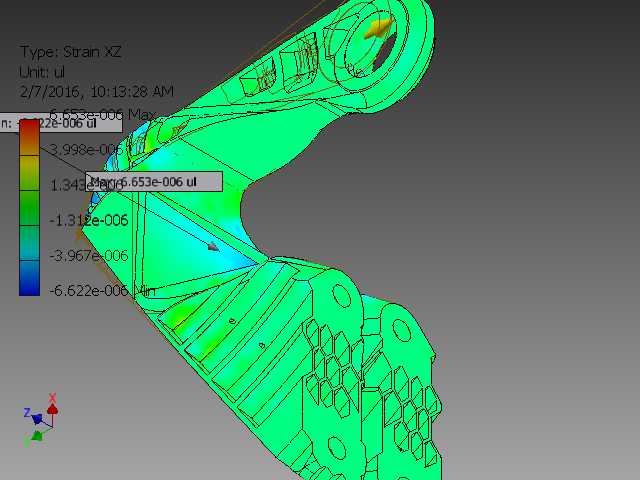

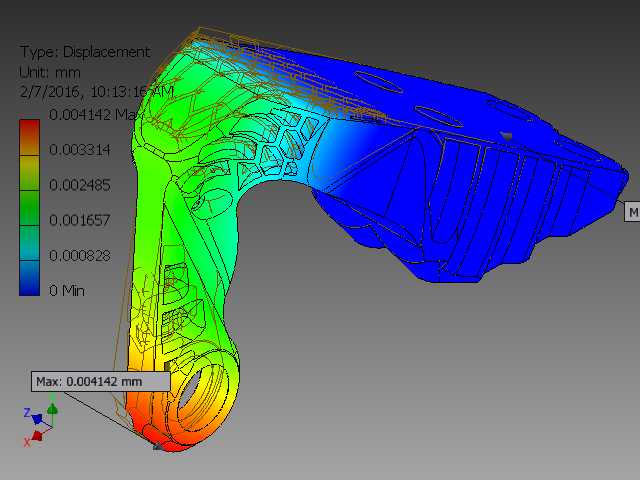

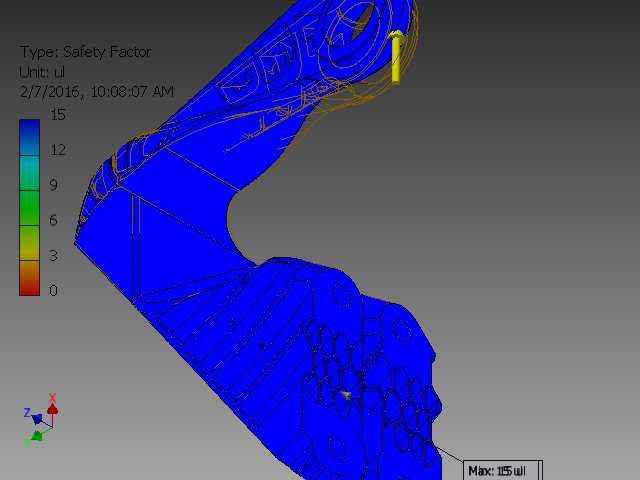

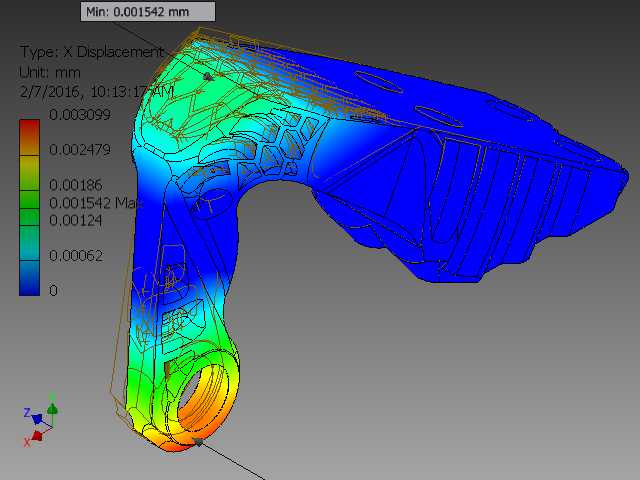

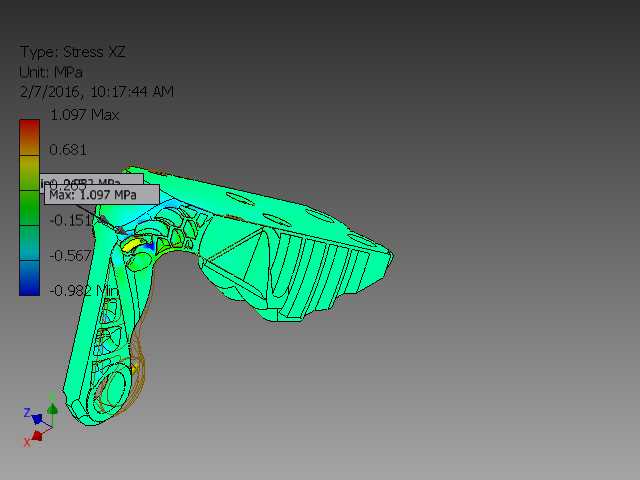

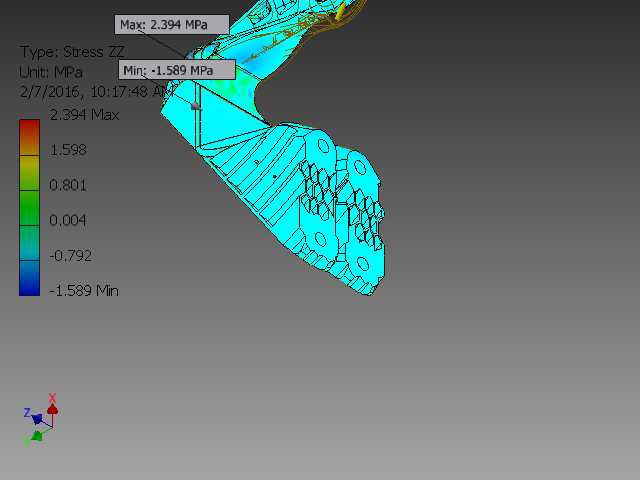

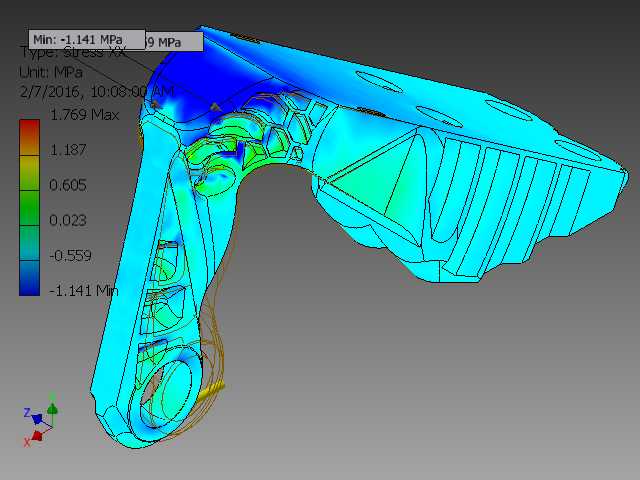

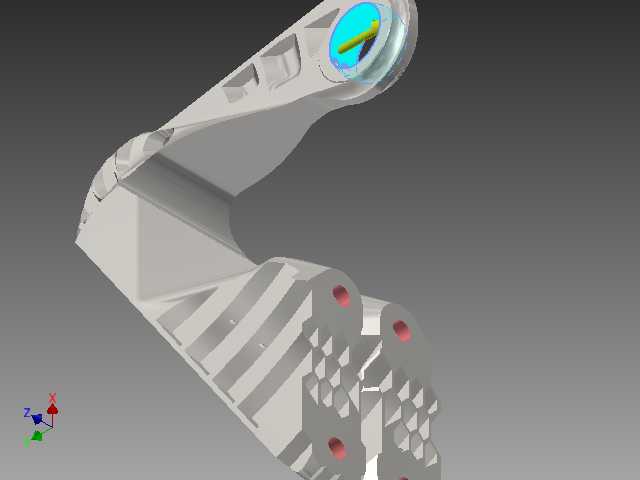

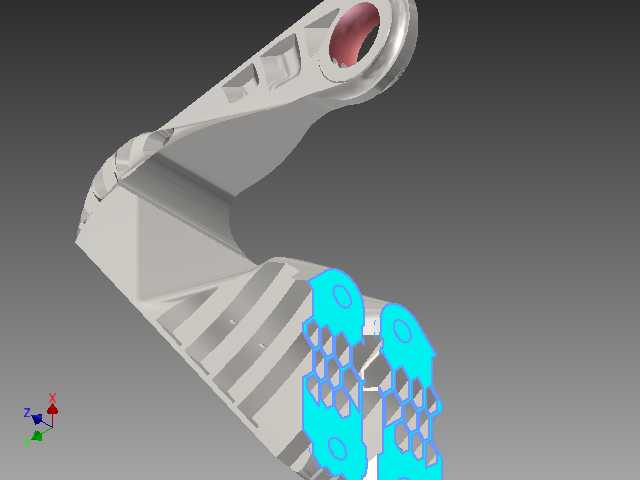

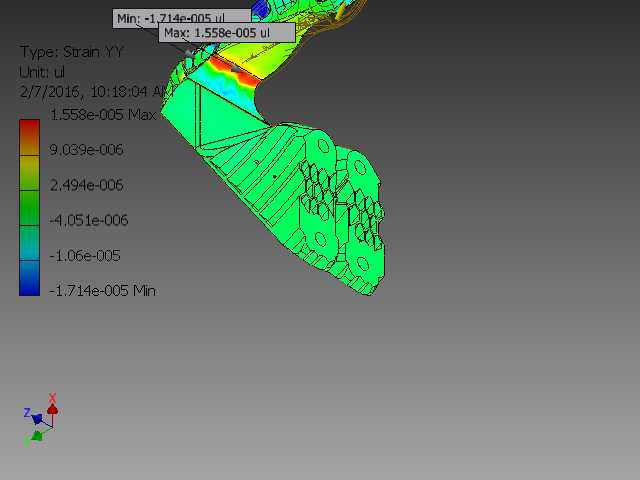

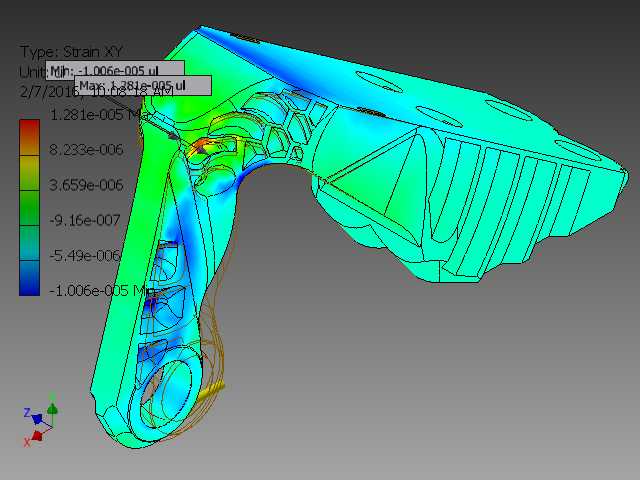

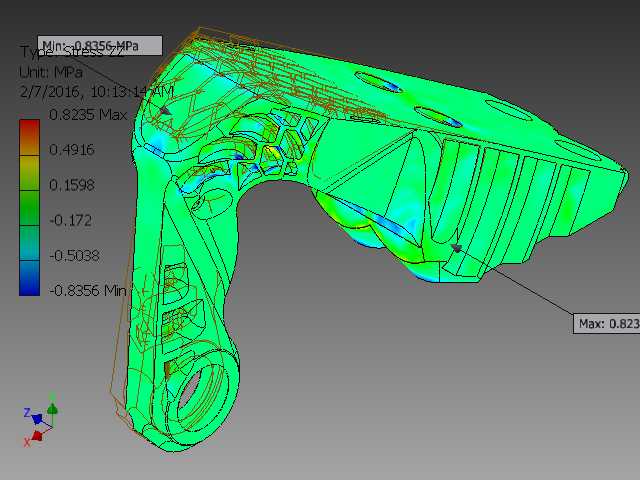

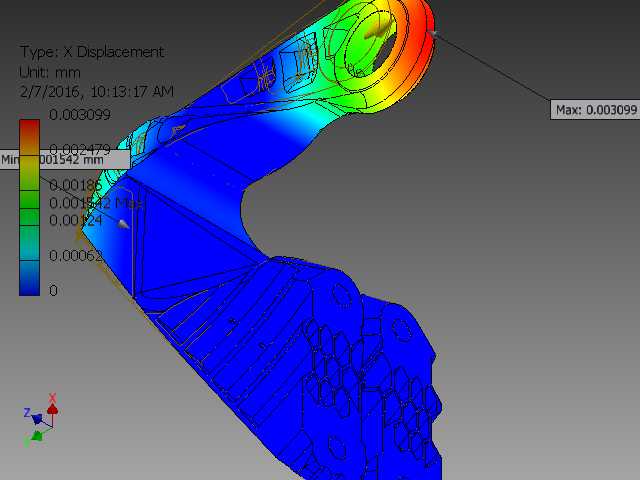

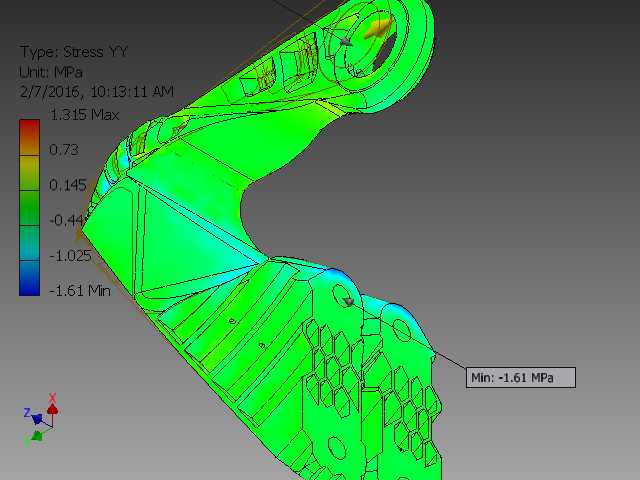

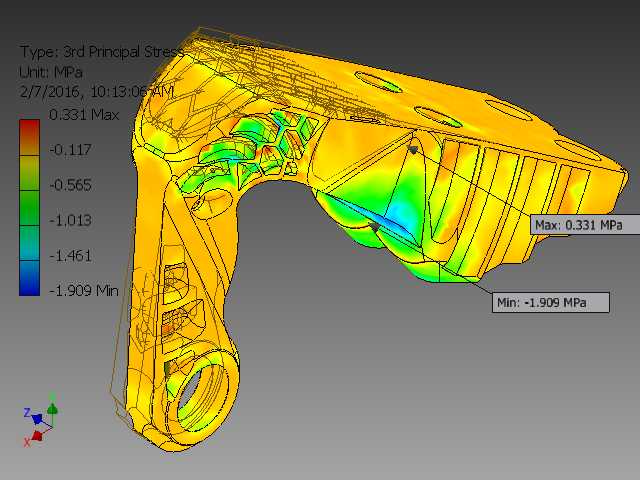

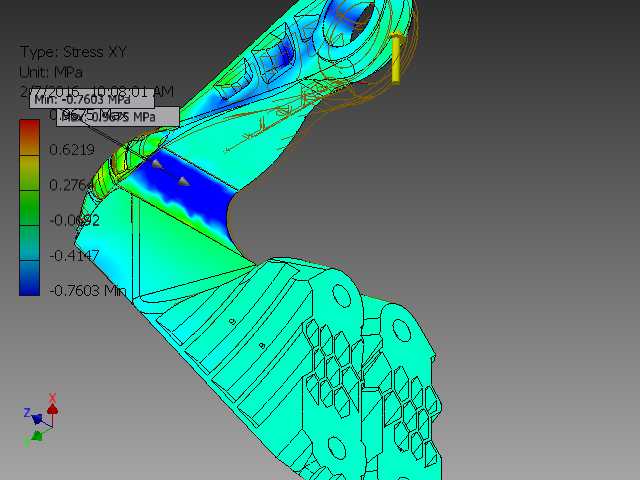

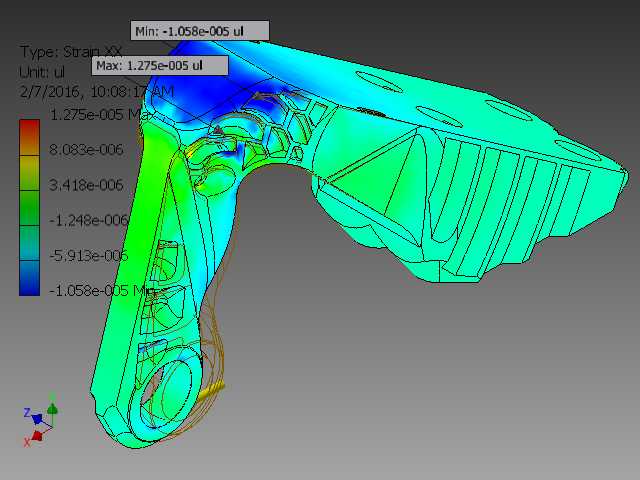

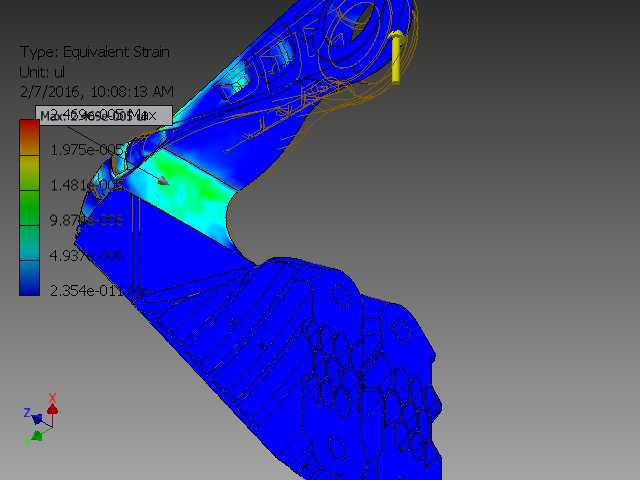

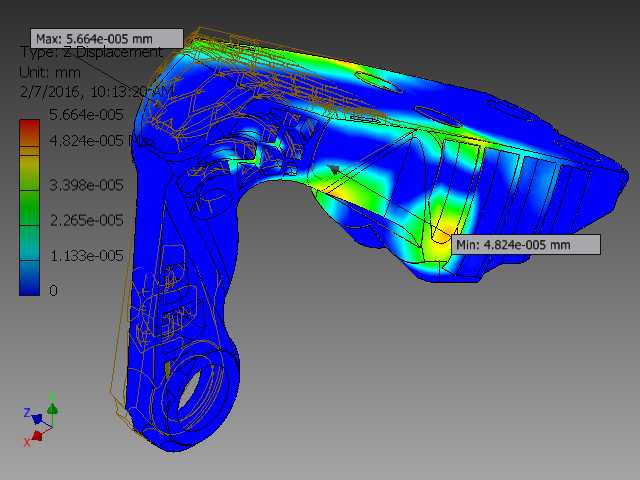

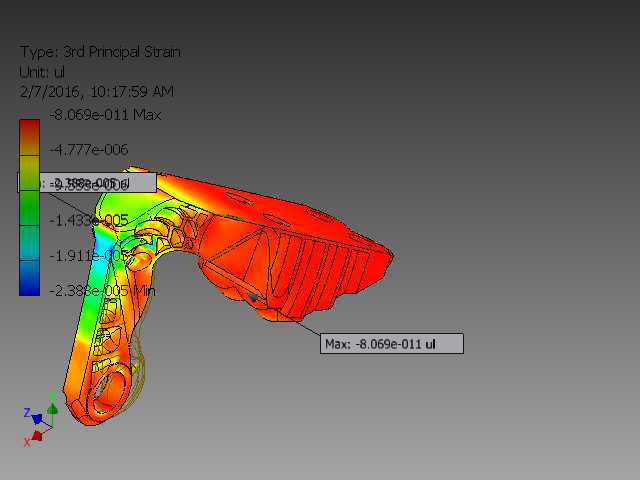

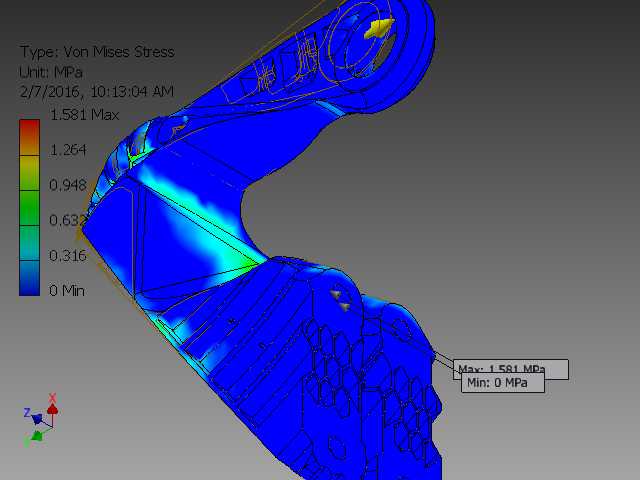

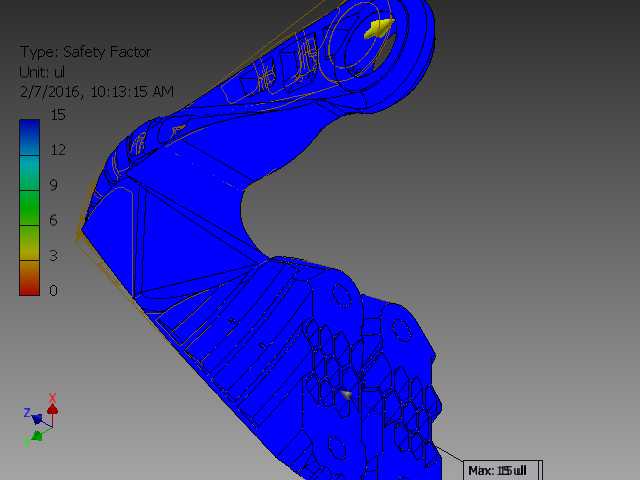

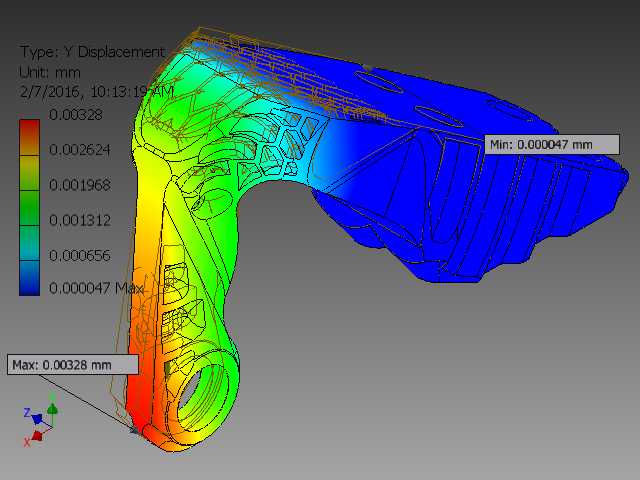

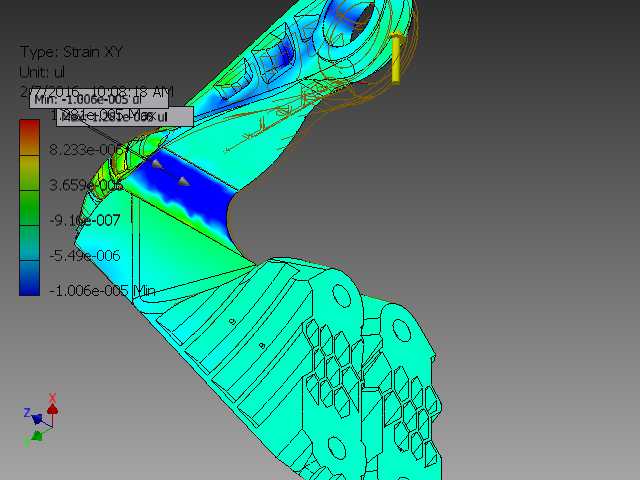

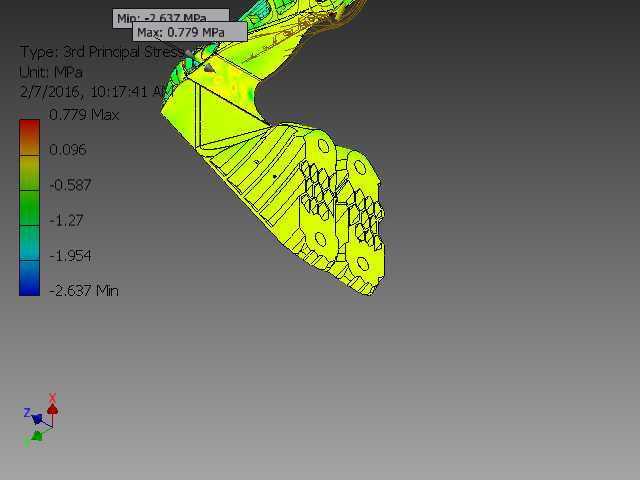

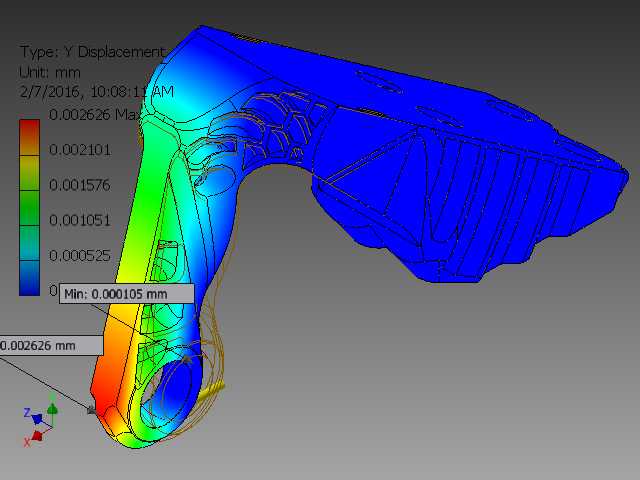

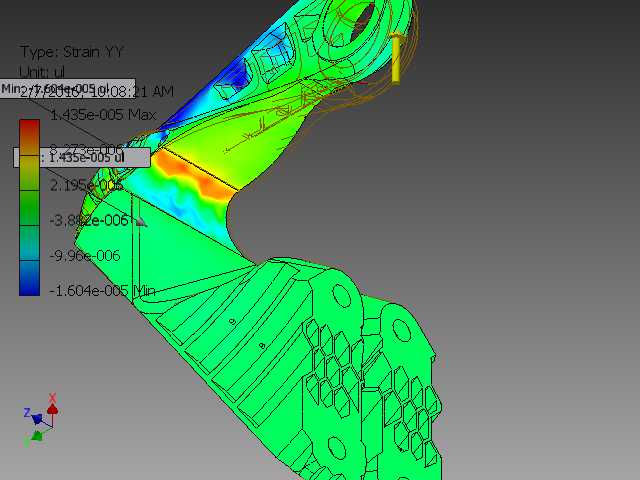

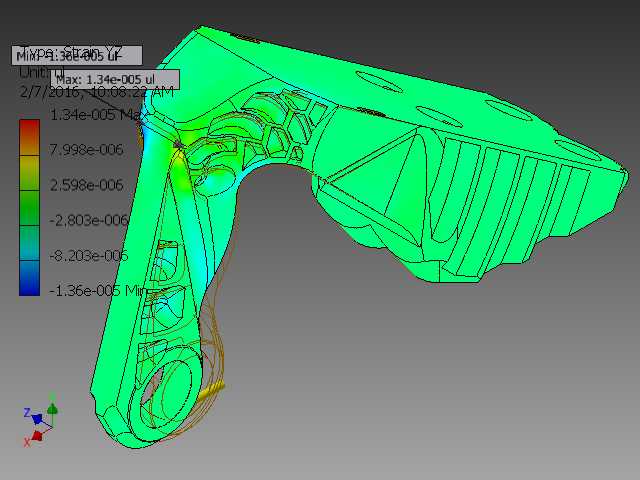

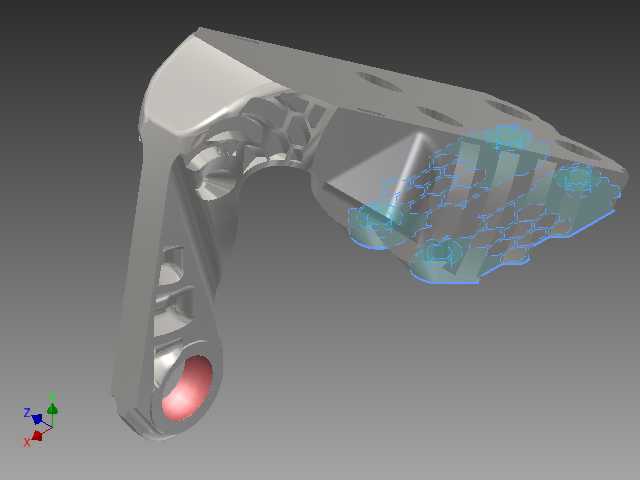

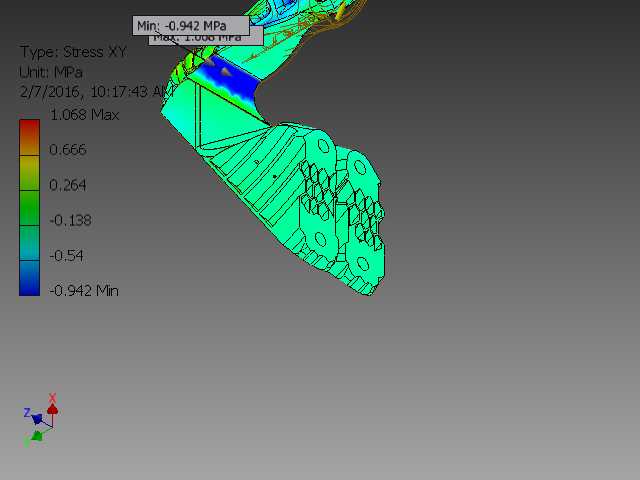

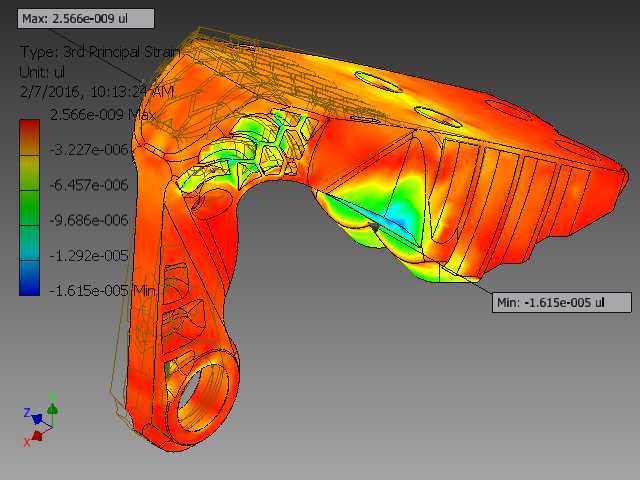

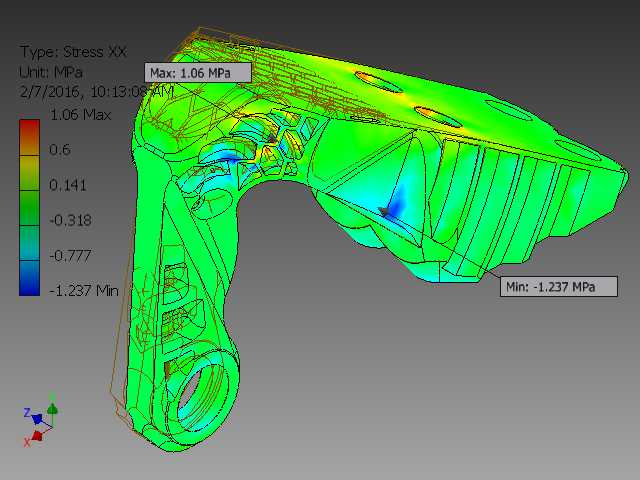

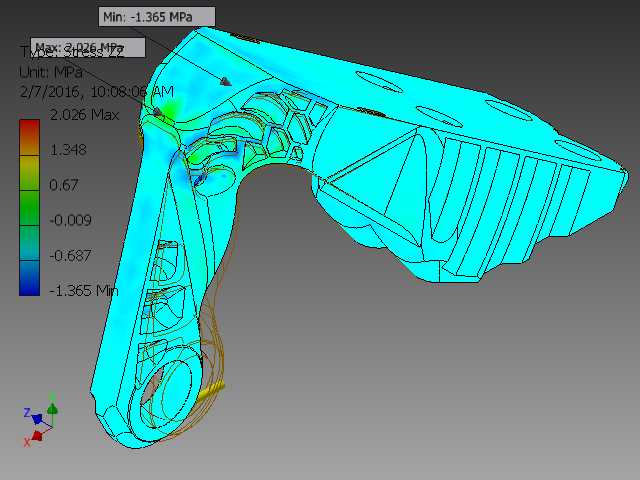

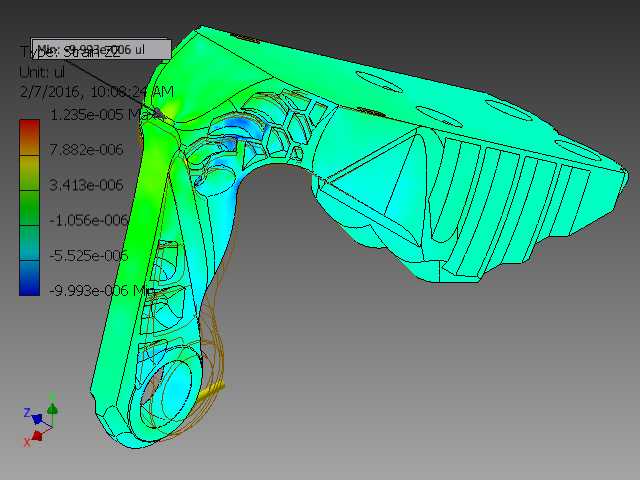

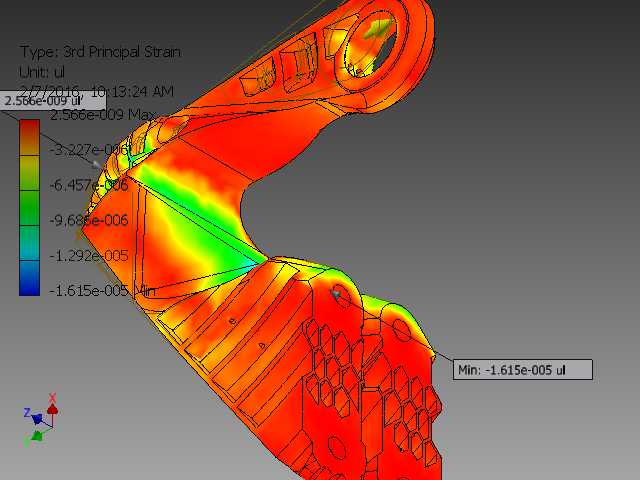

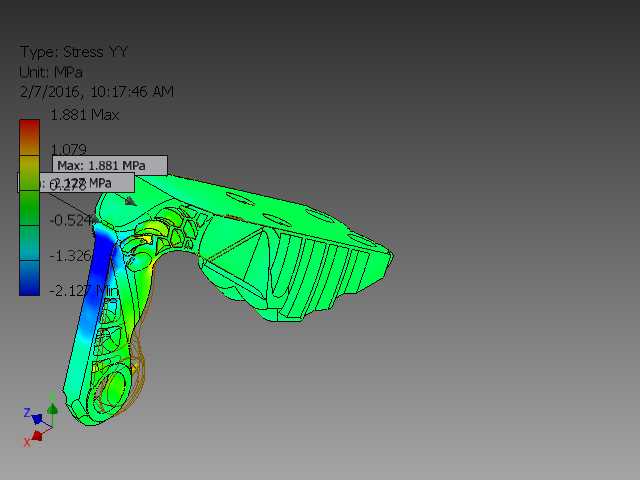

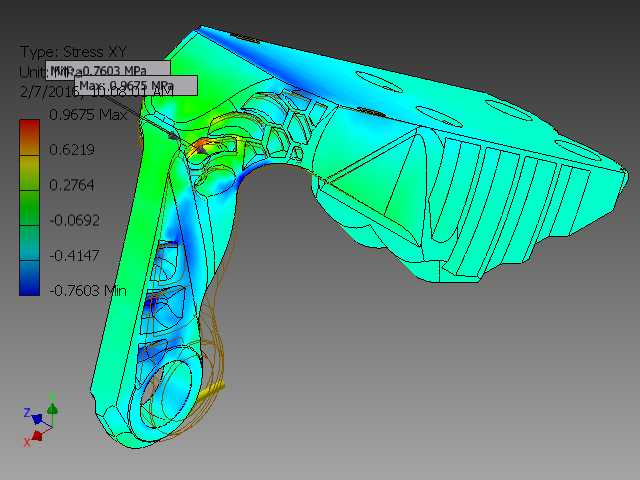

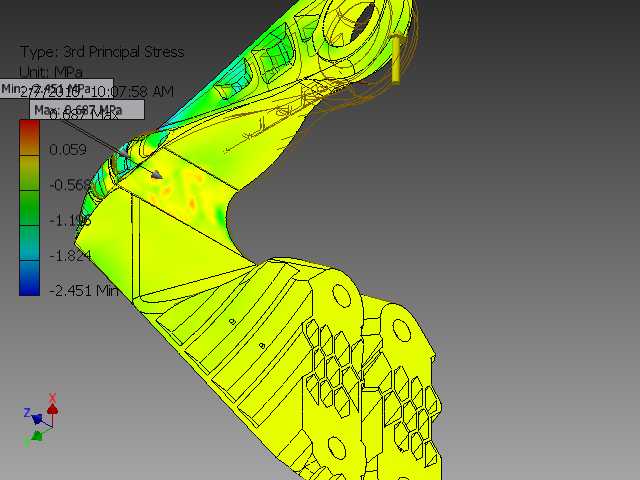

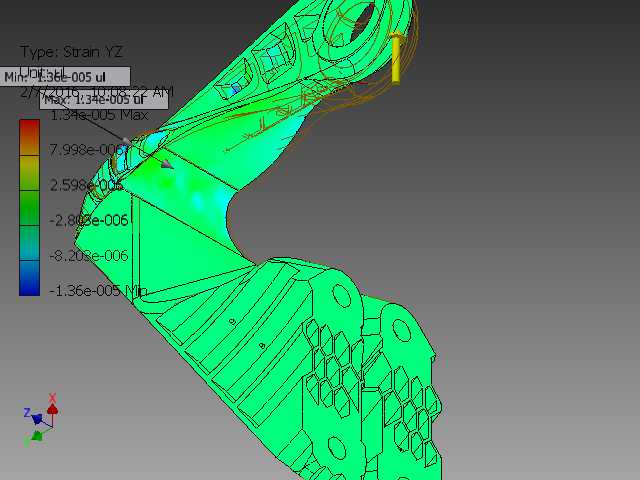

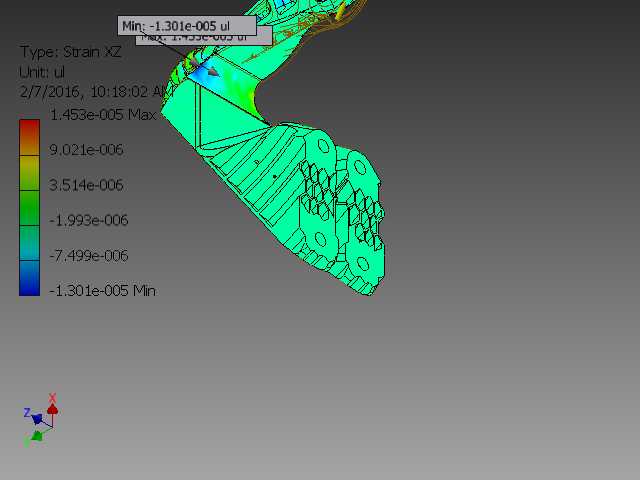

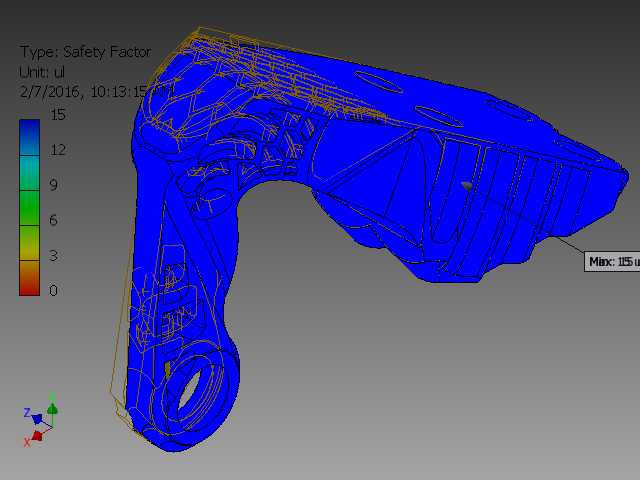

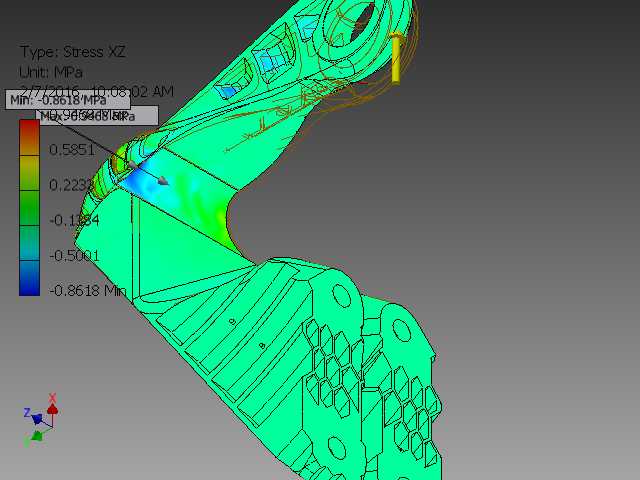

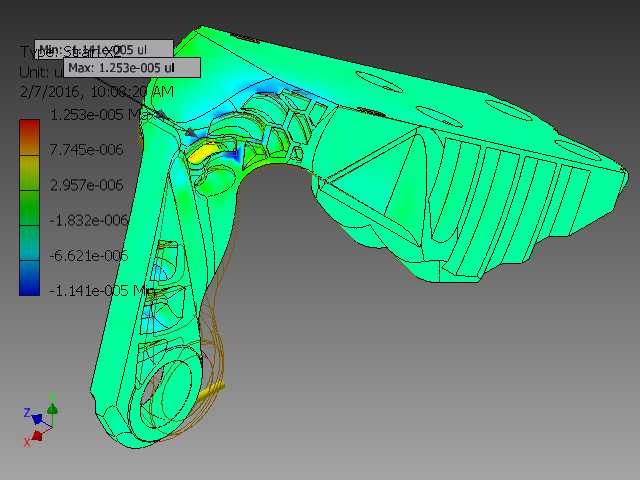

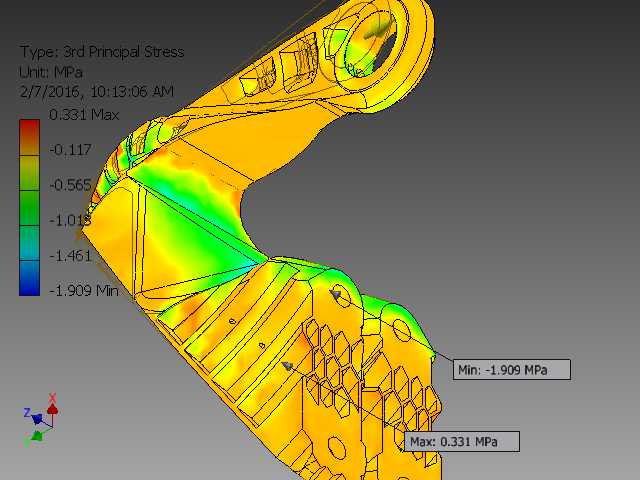

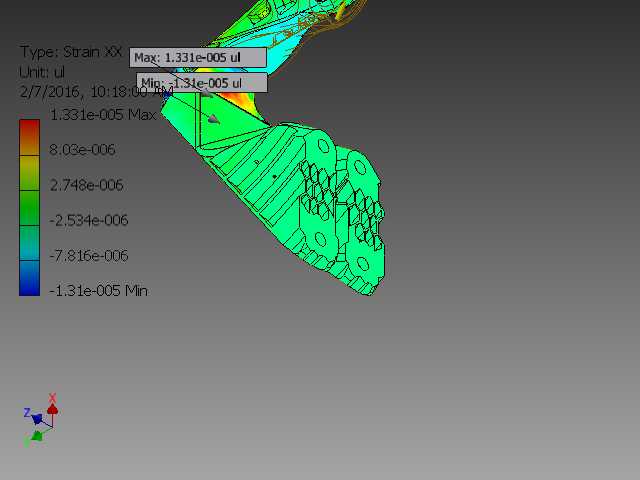

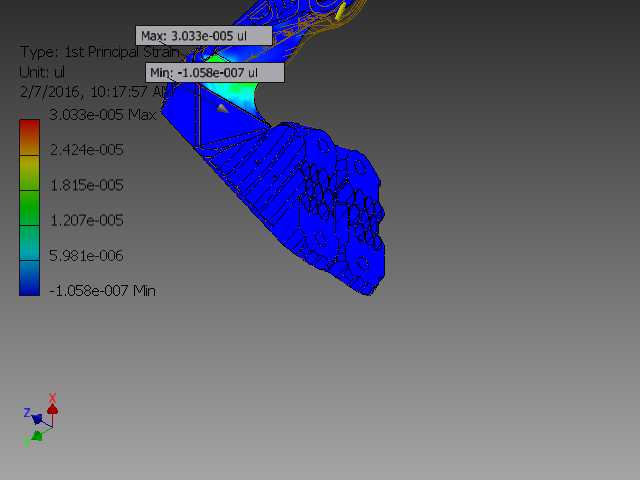

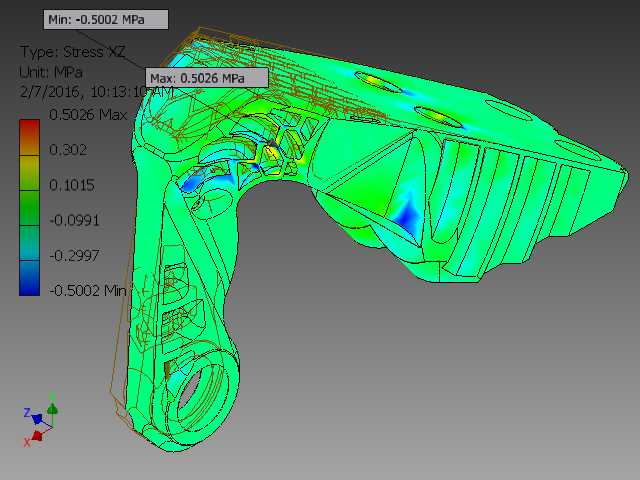

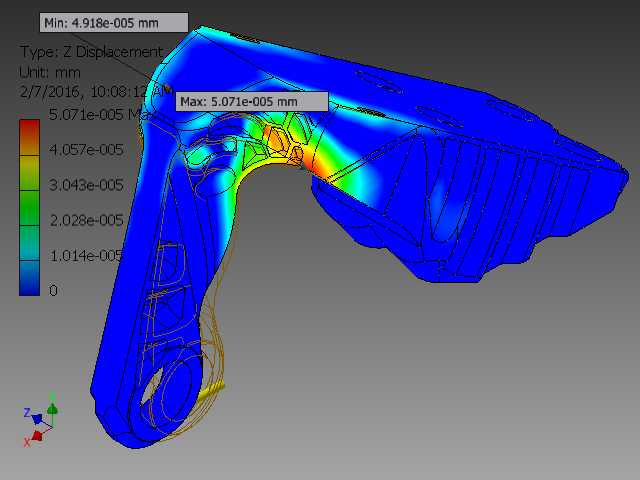

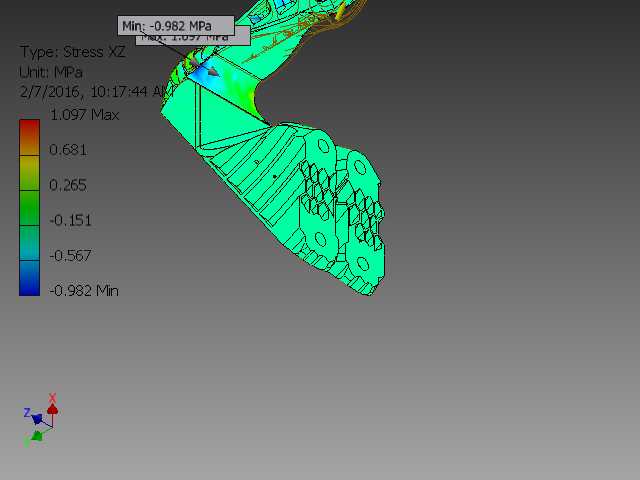

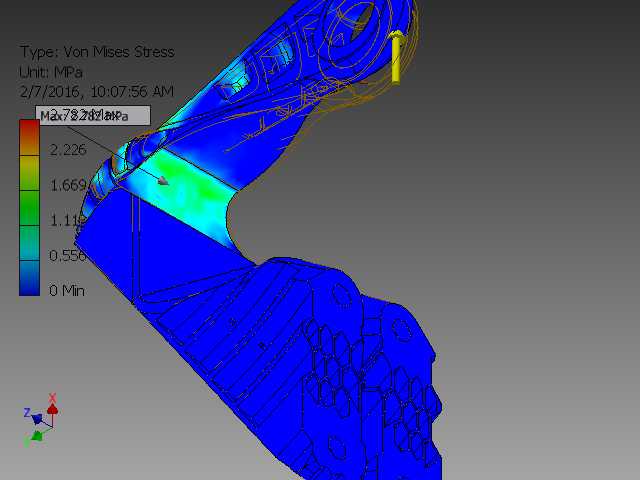

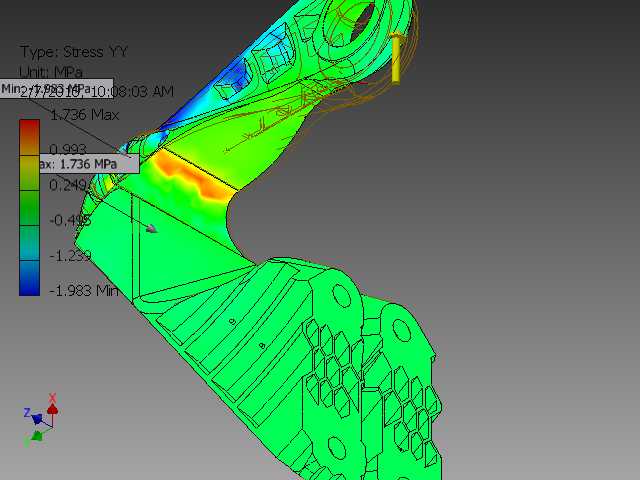

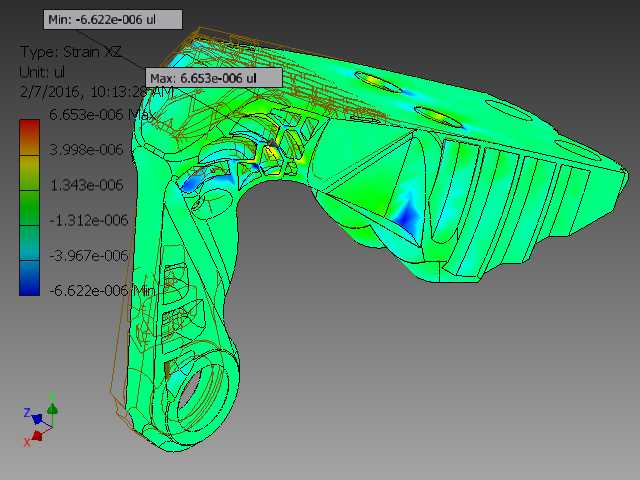

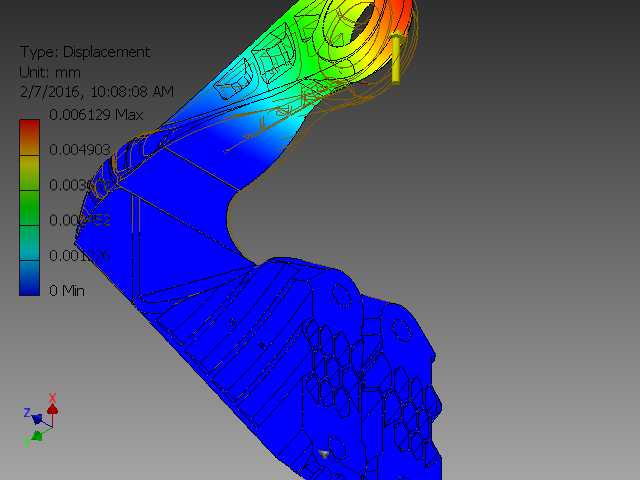

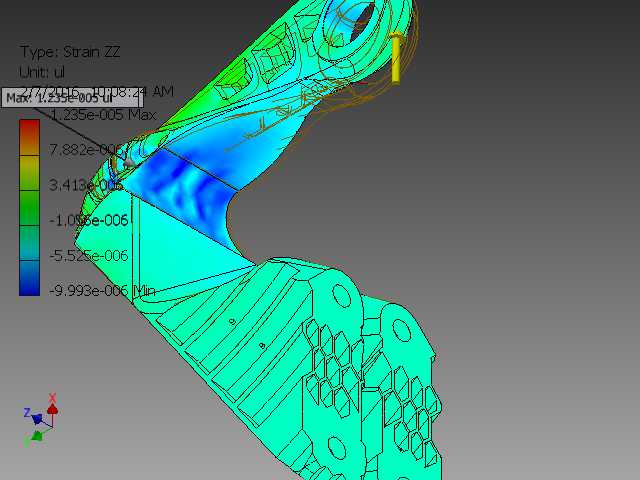

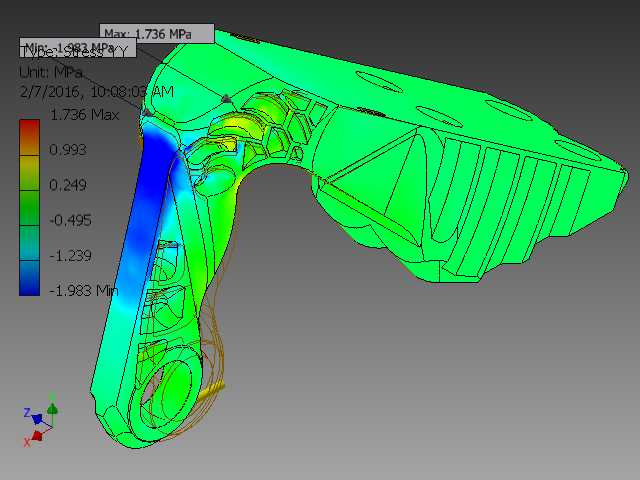

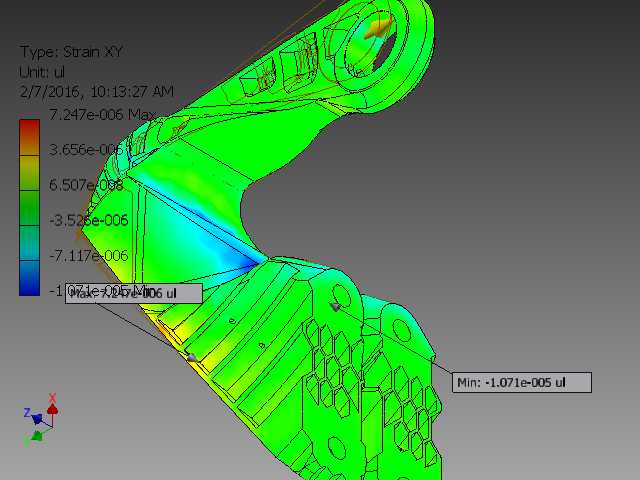

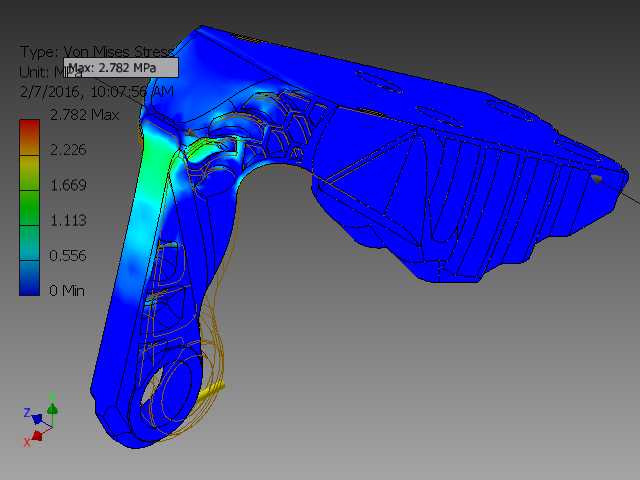

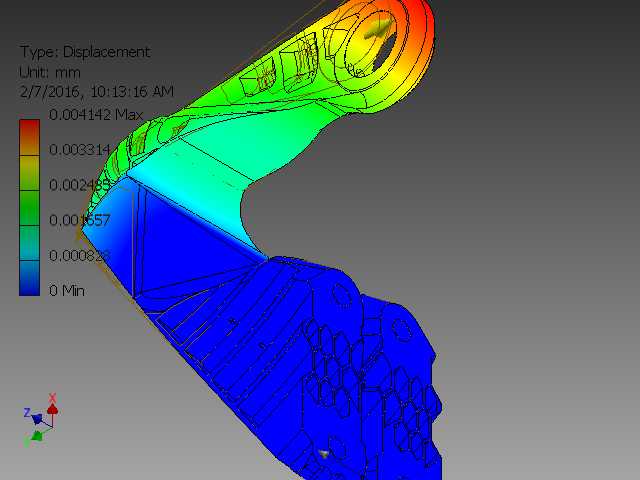

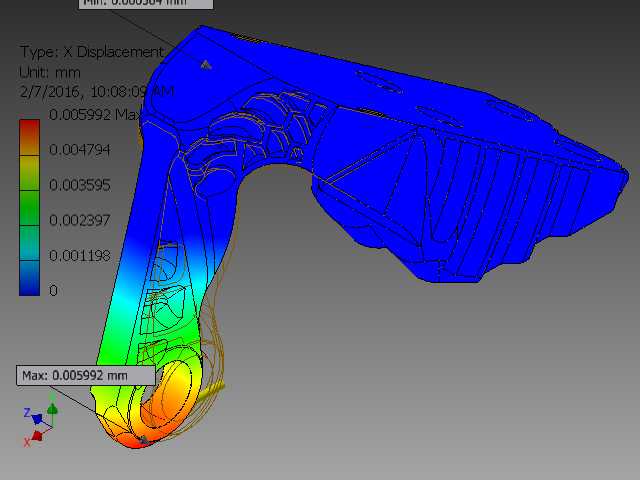

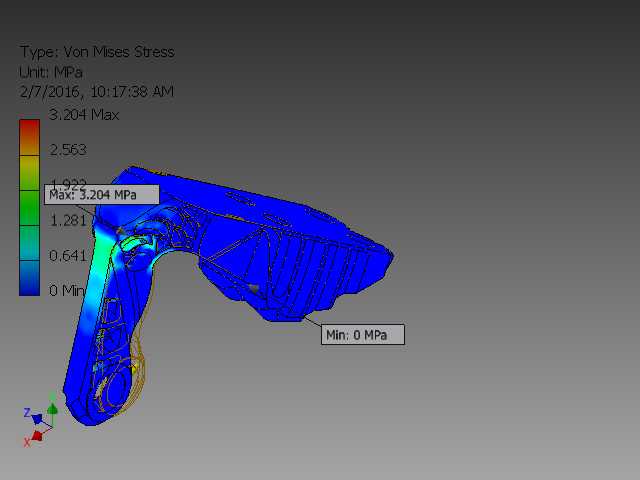

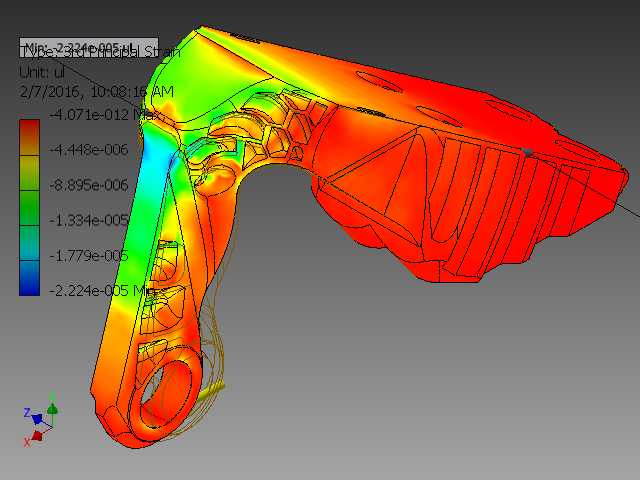

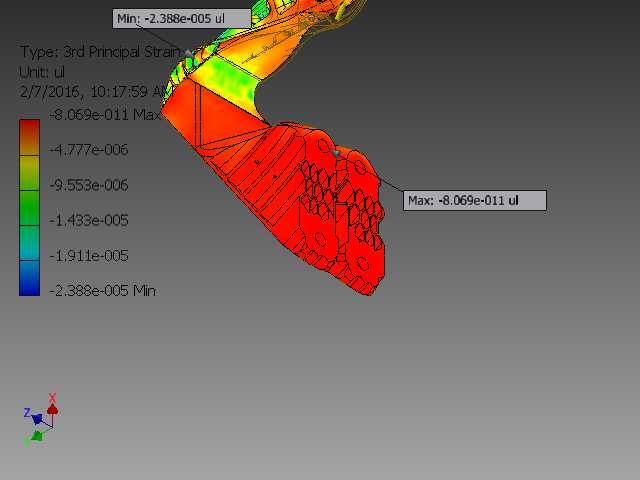

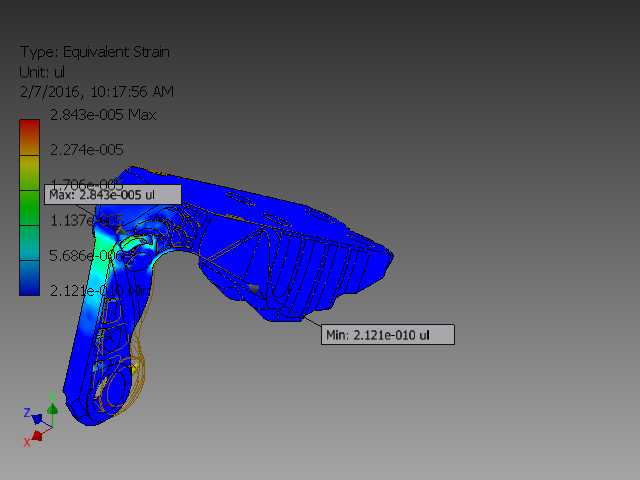

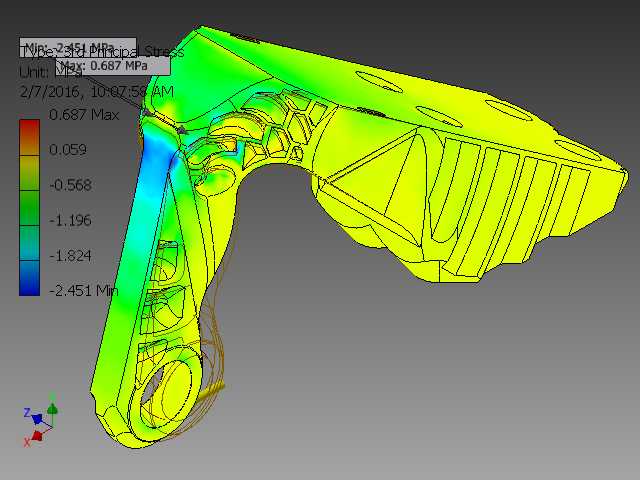

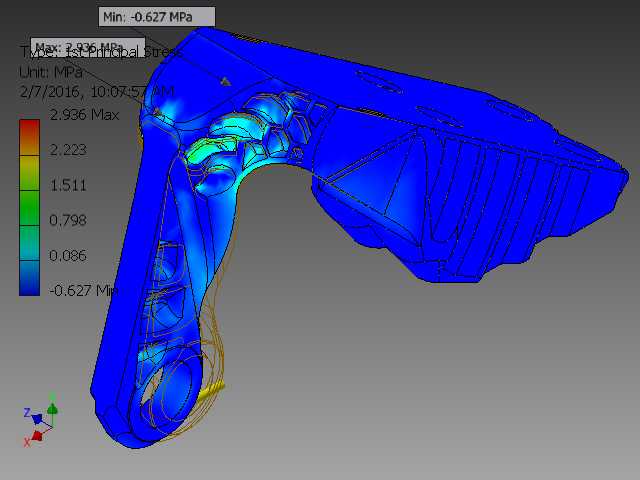

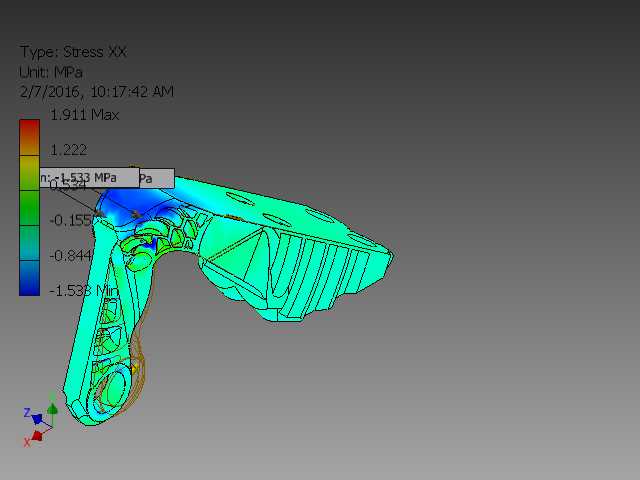

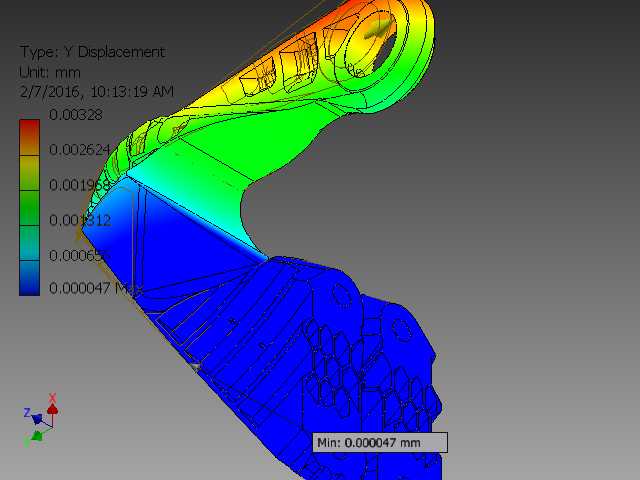

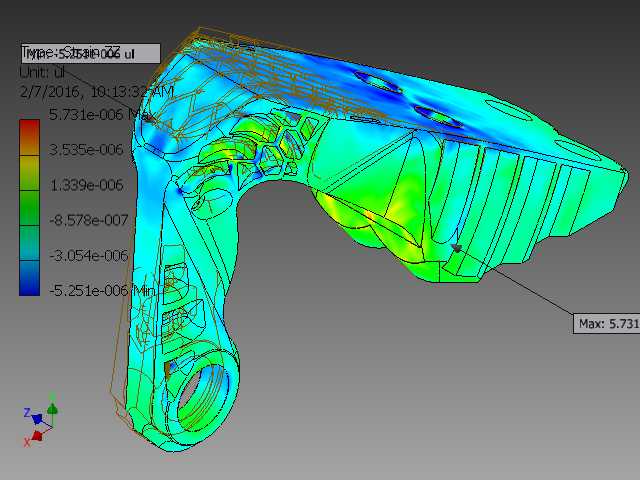

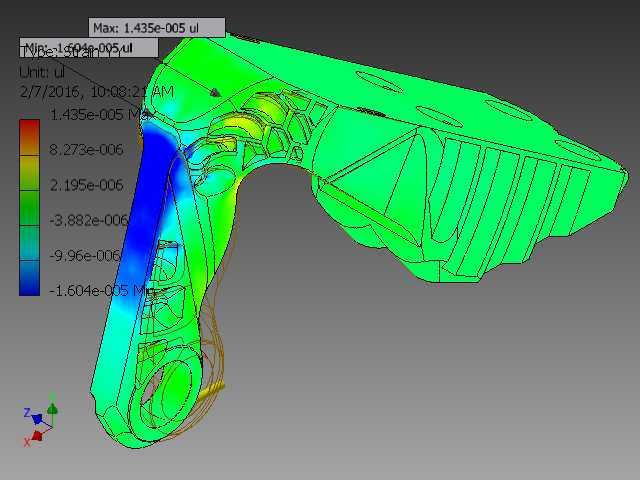

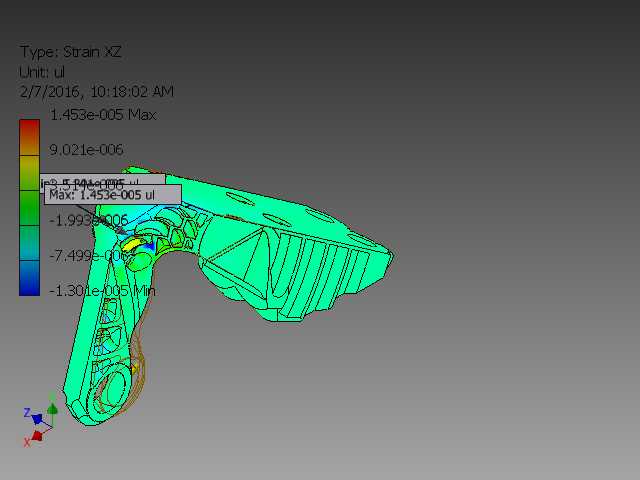

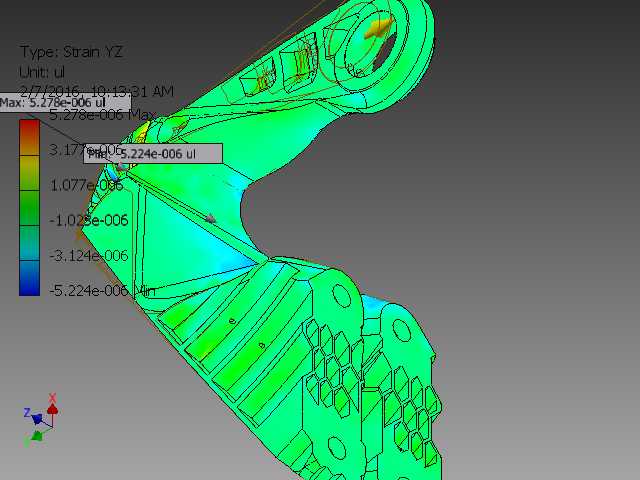

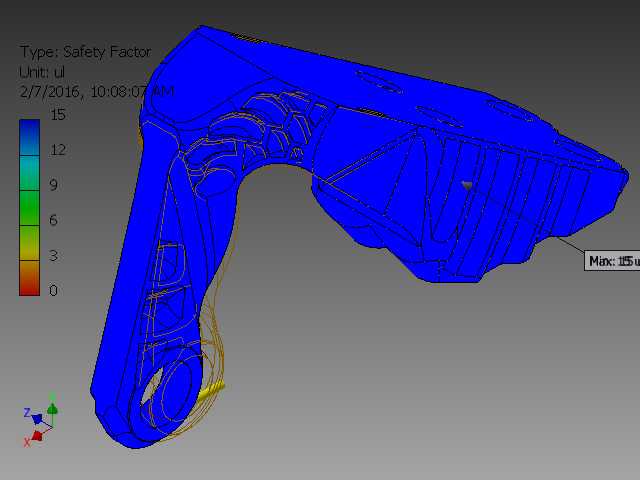

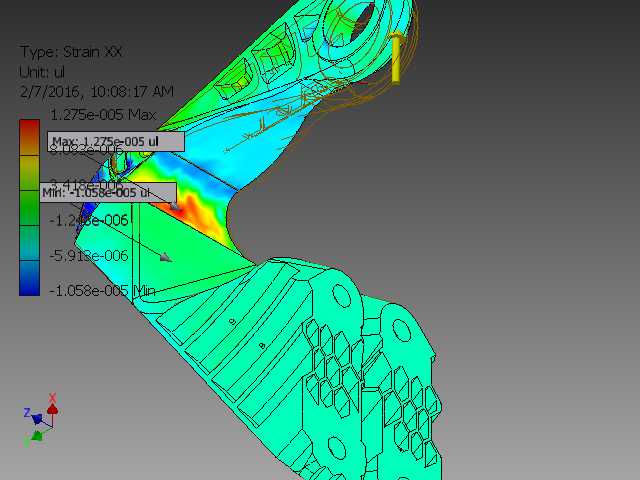

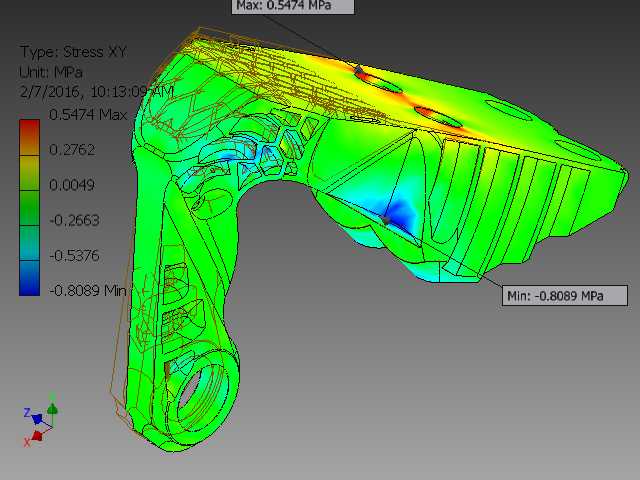

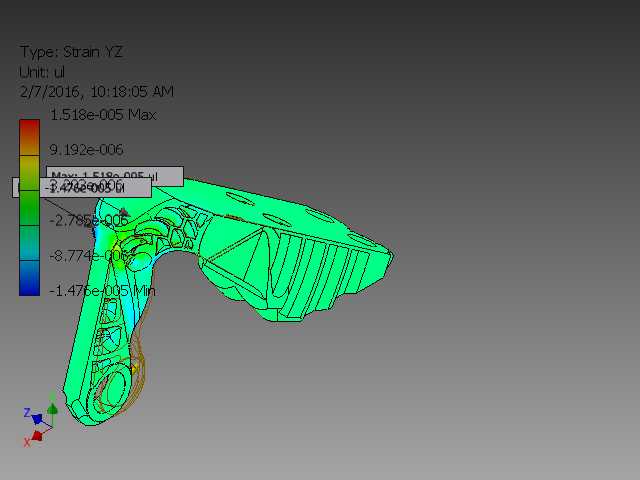

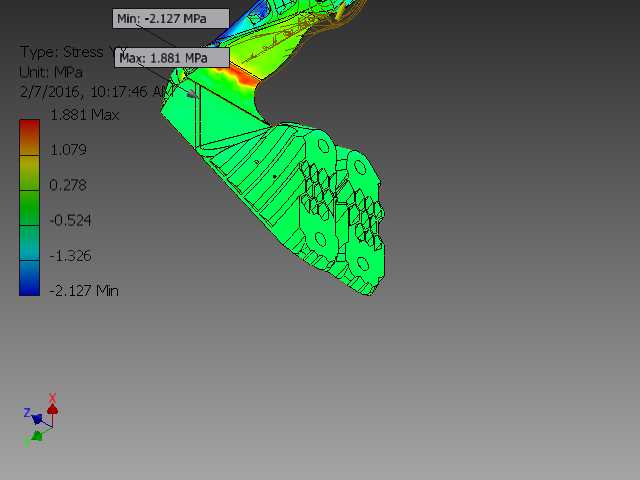

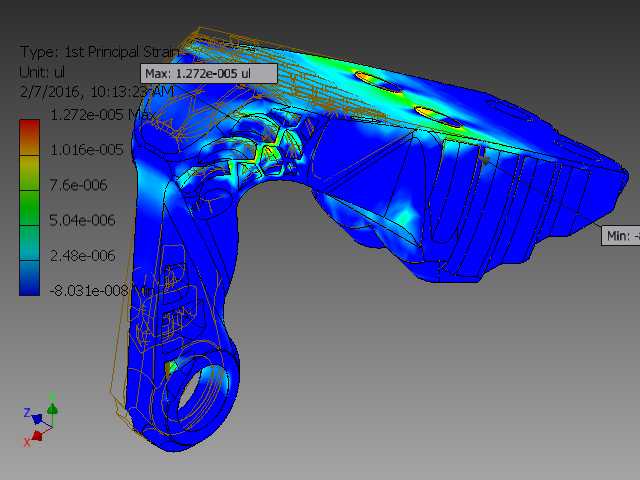

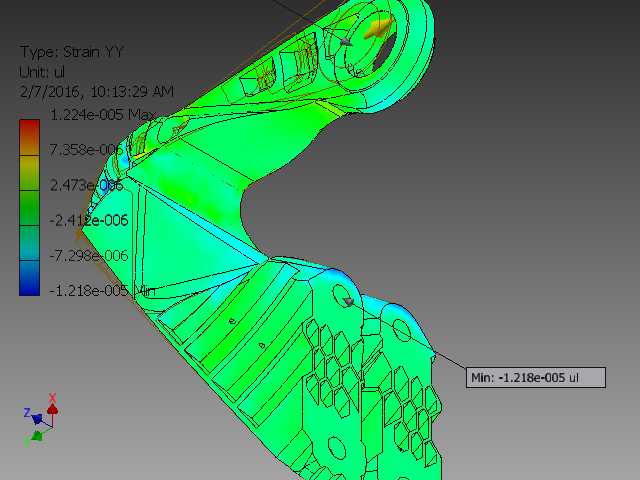

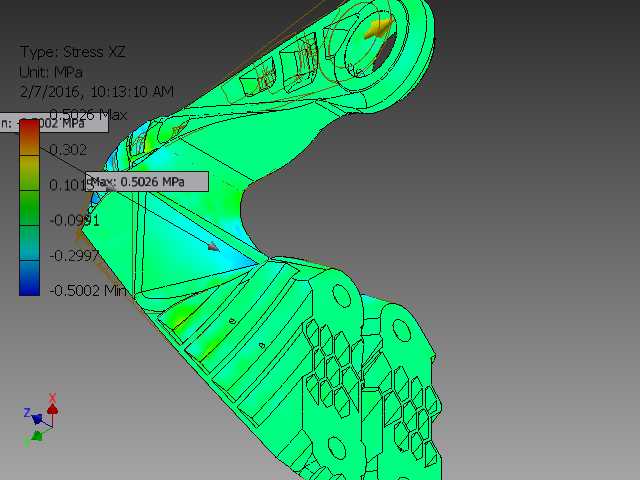

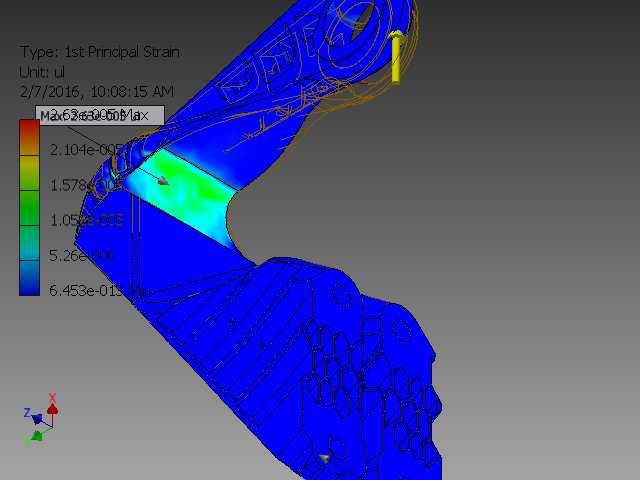

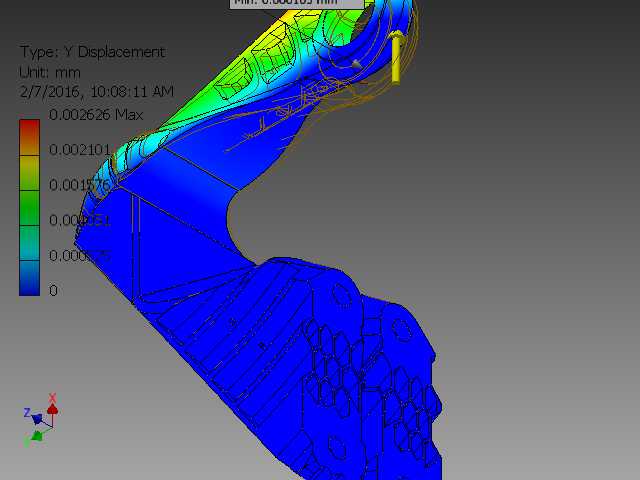

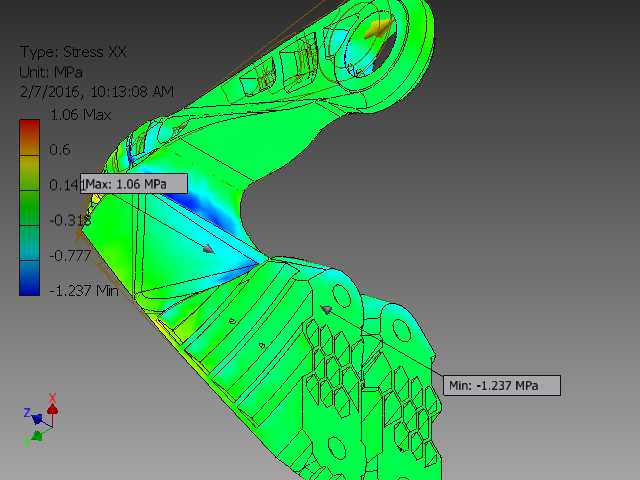

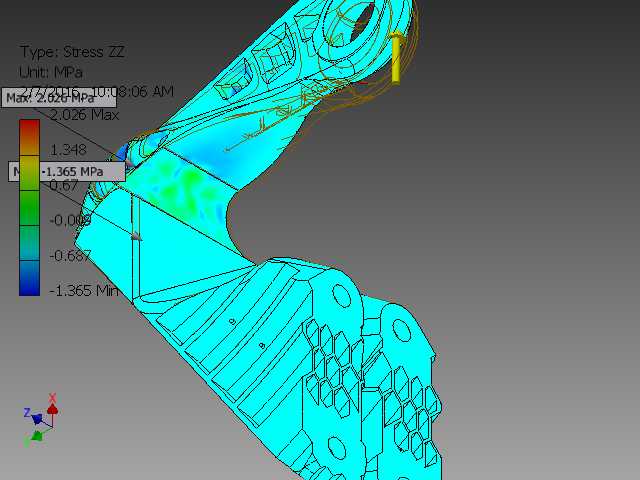

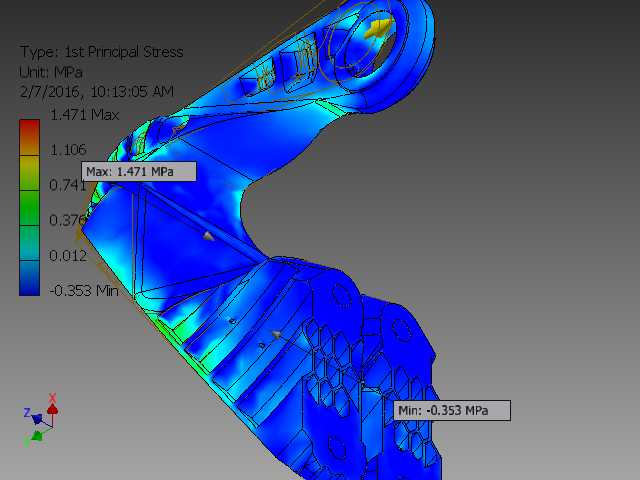

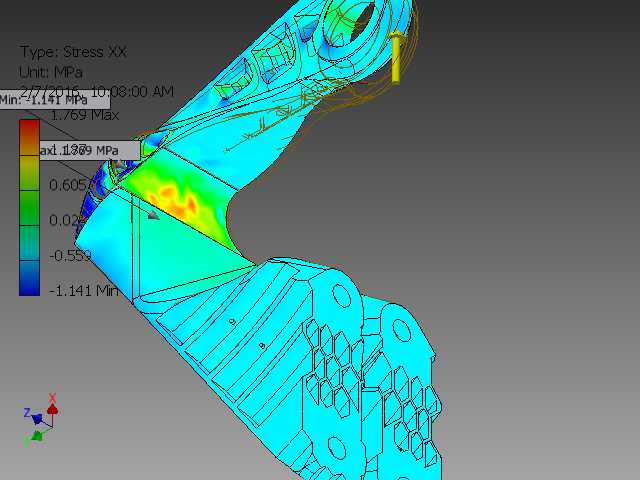

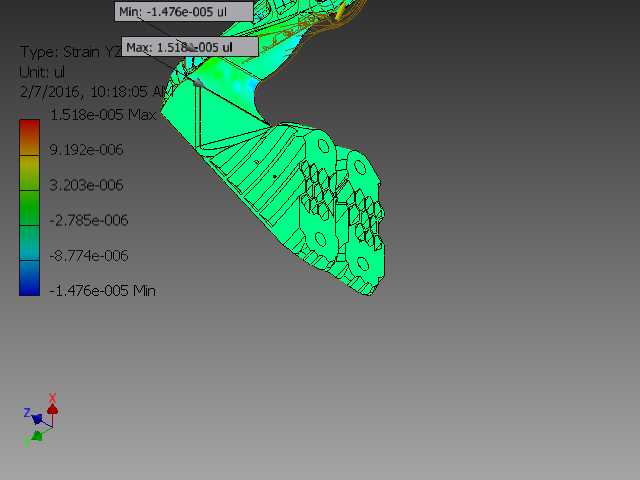

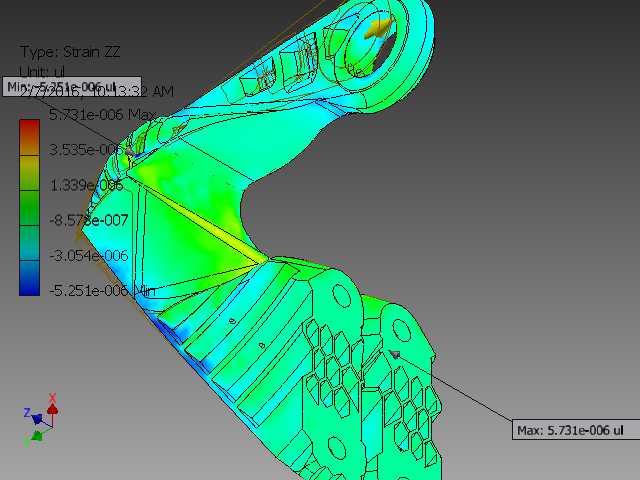

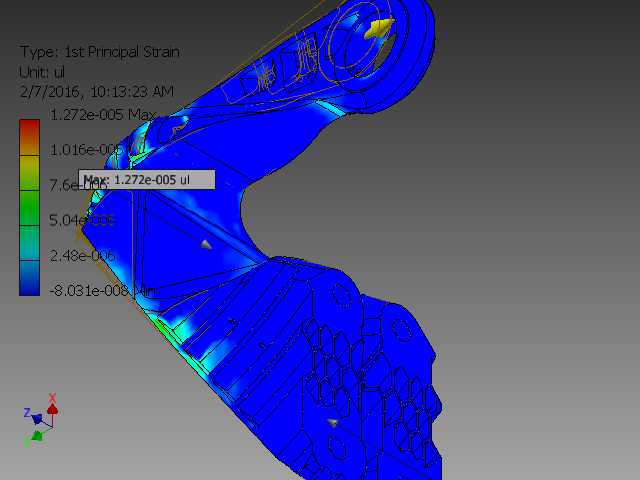

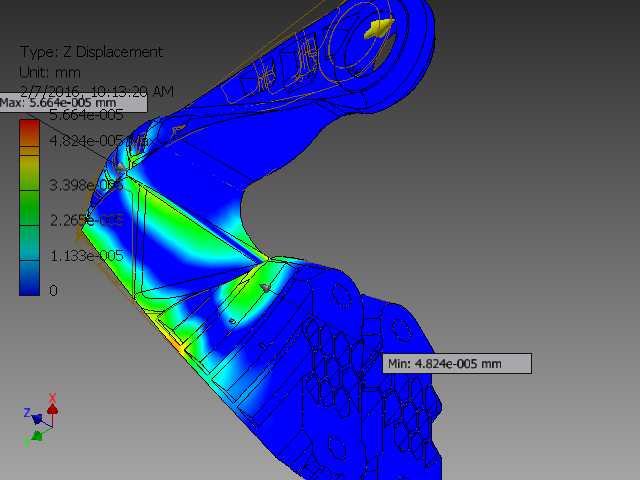

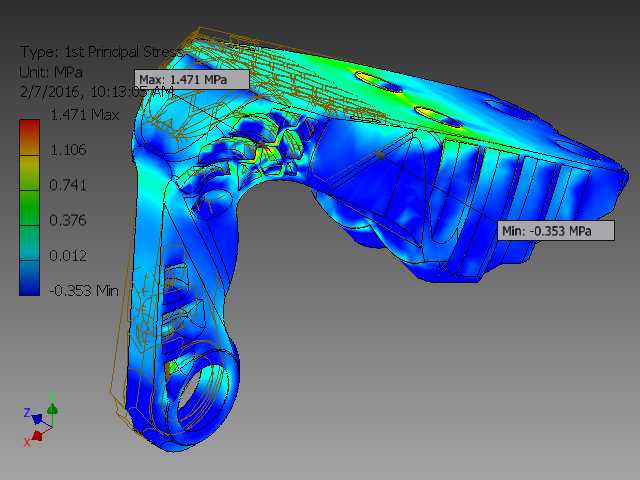

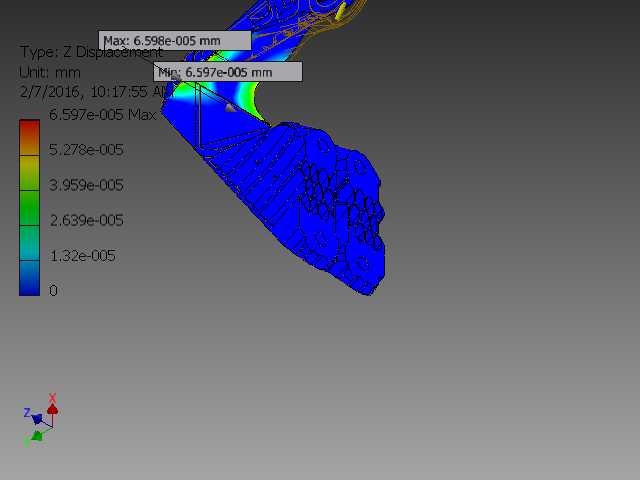

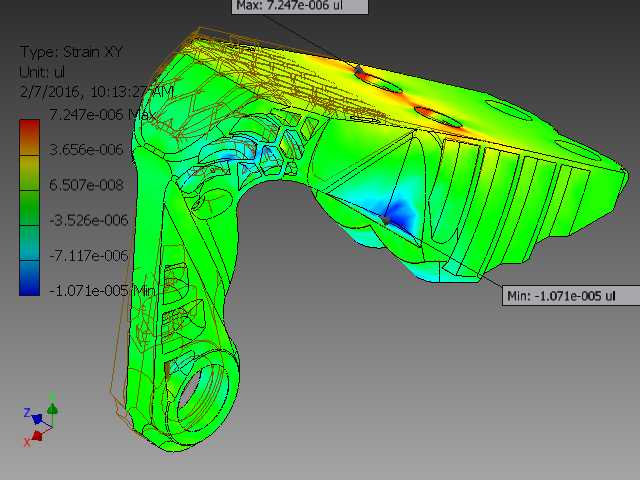

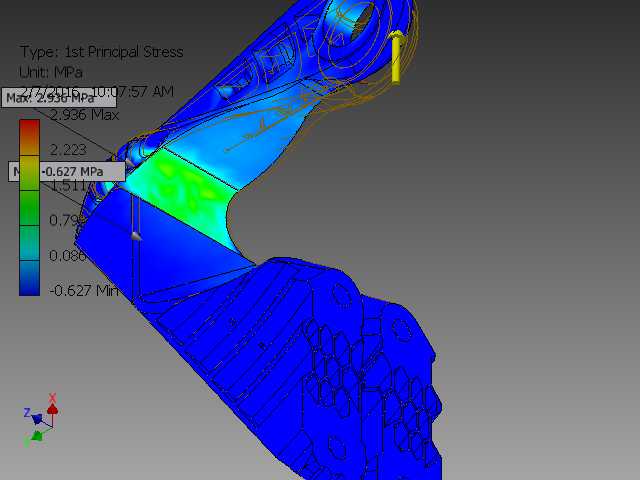

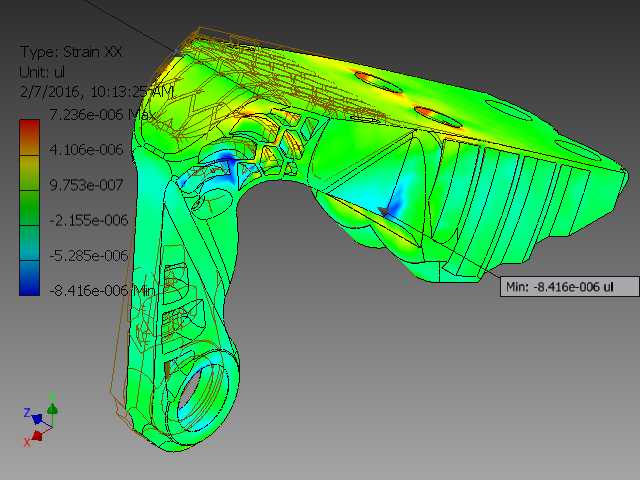

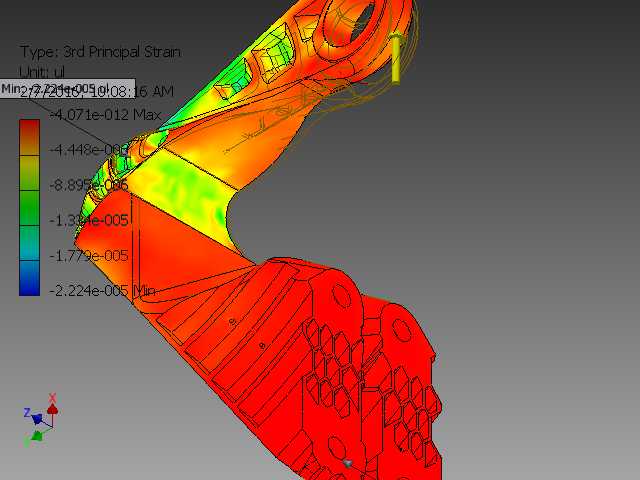

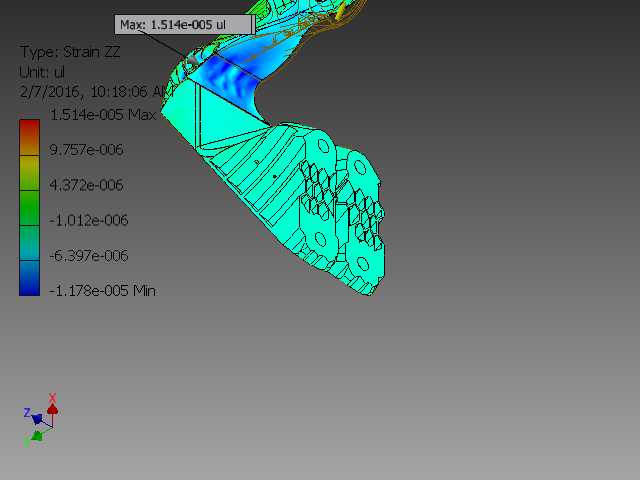

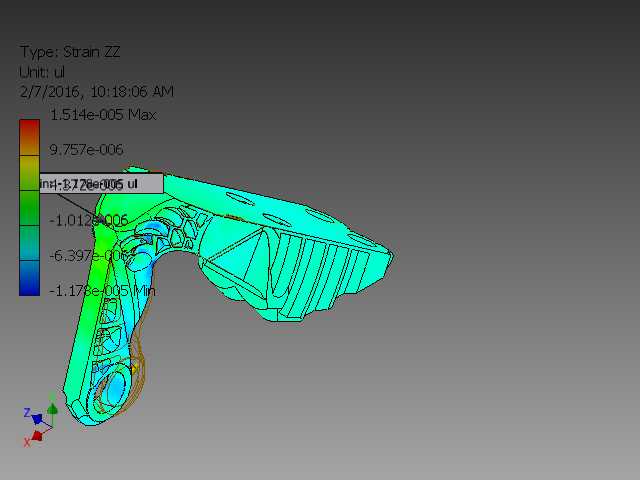

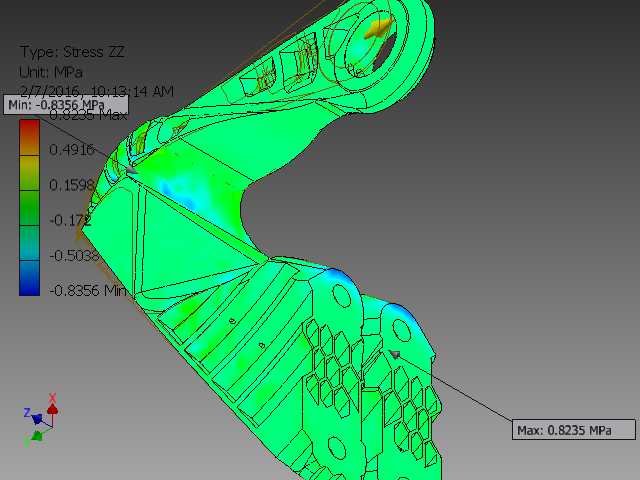

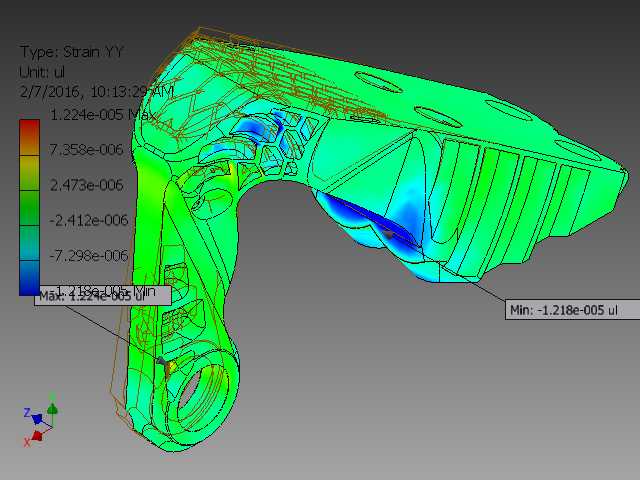

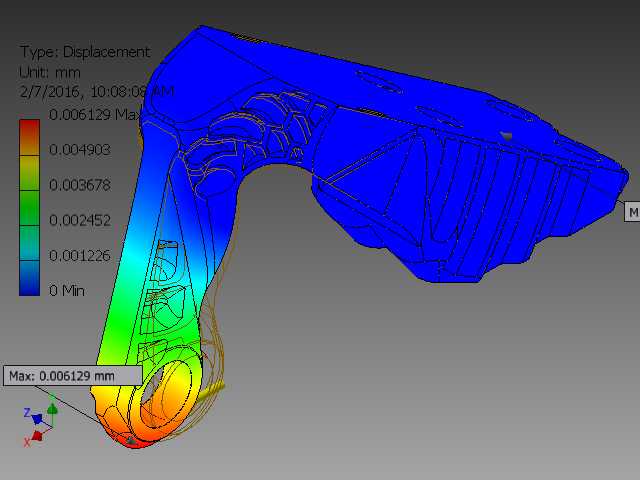

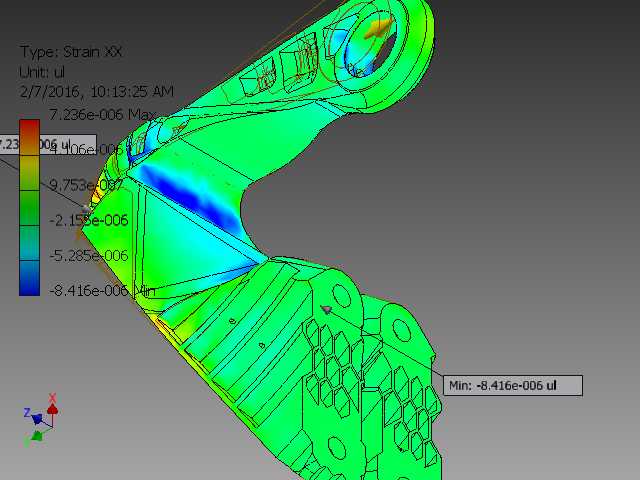

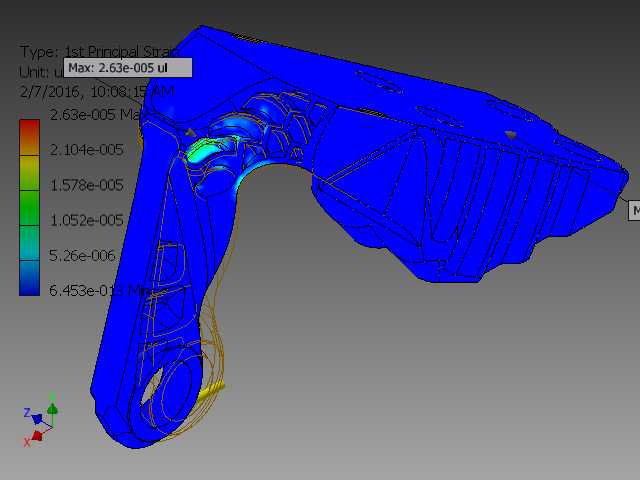

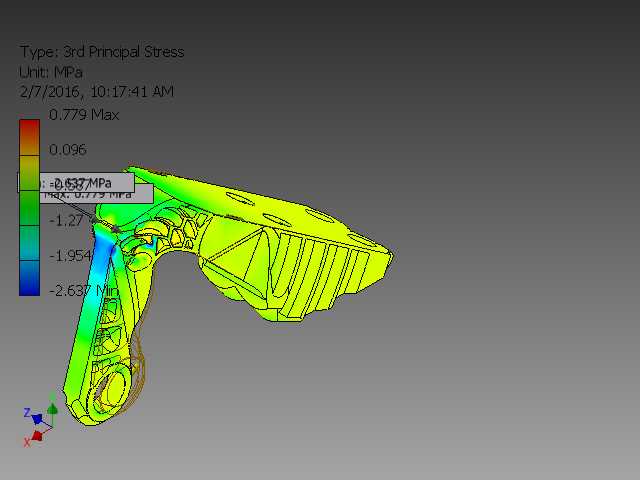

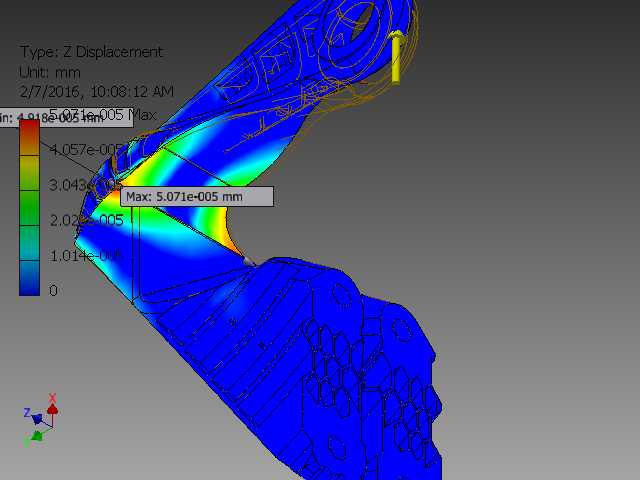

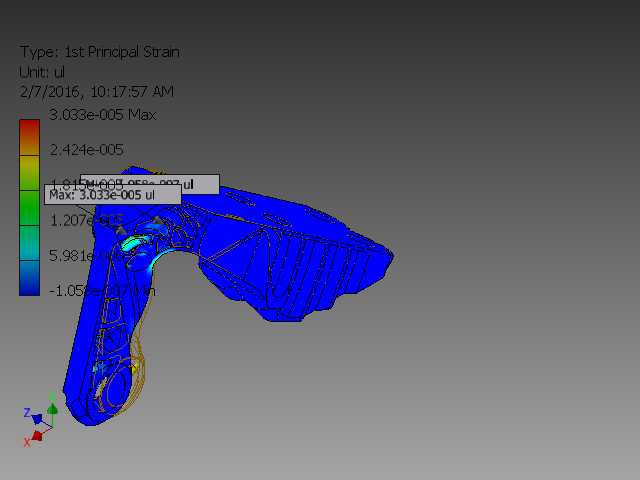

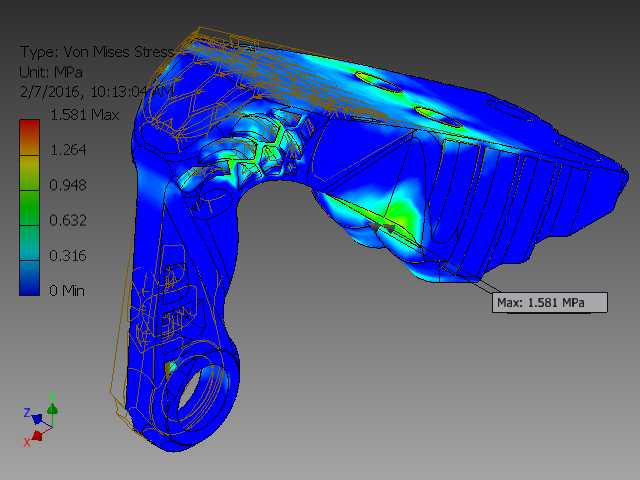

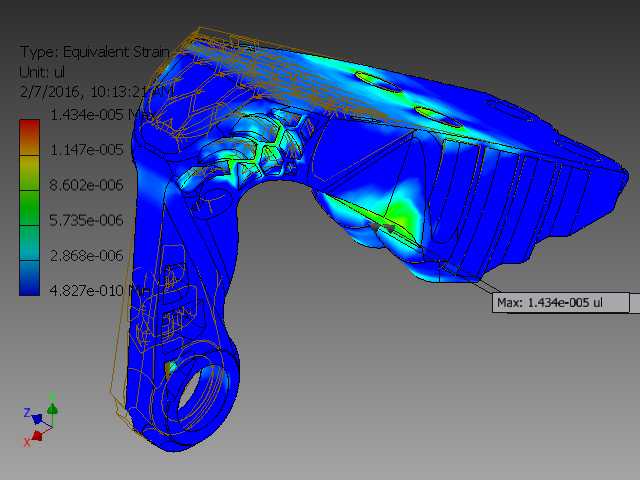

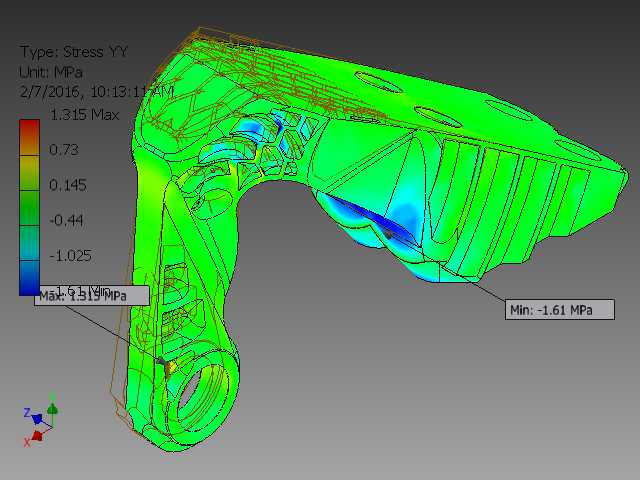

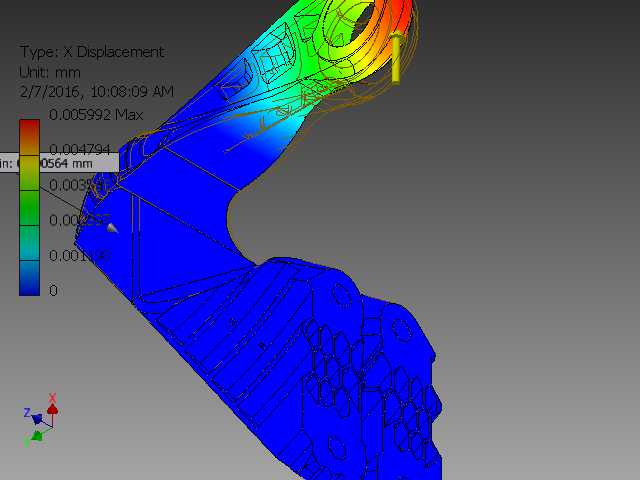

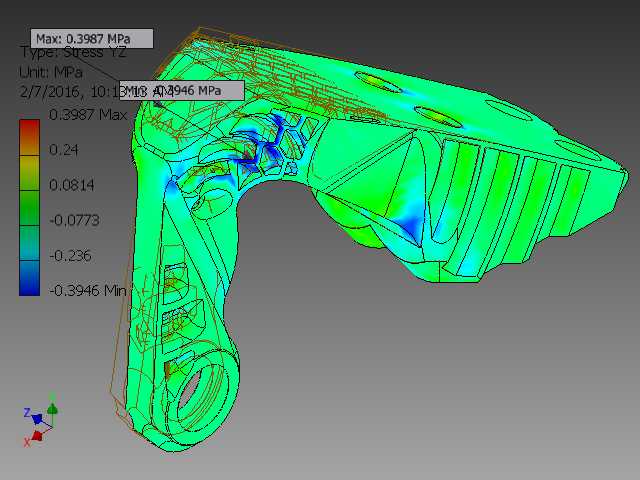

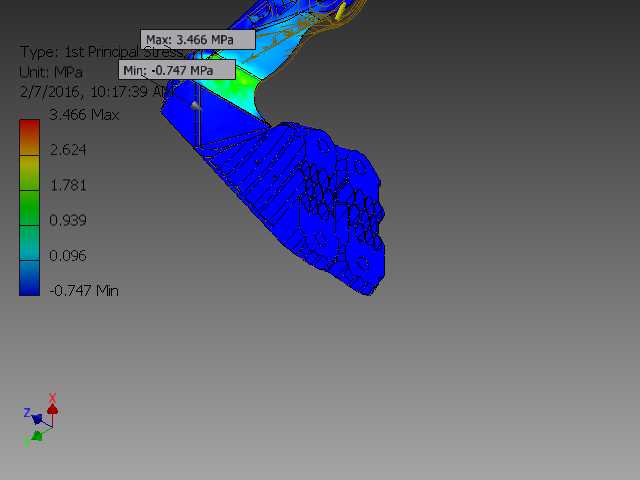

本次展示的手持类承载结构件，主要面向手持作业设备的握持支撑场景，常见于便携检测设备、手持操作终端、小型手持工具的主体承载框架，这类结构在实际使用中需要同时兼顾握持手感、结构强度与轻量化要求，避免长时间握持造成操作人员疲劳，同时要承受日常使用中的跌落冲击、按压力矩以及内部元器件的安装载荷。从仿真结果可以看到，该结构经过拓扑优化设计，在非主要承载区域做了材料去除处理，整体材料利用率得到大幅提升，优化后保留的材料主要集中在握持转角、安装定位点这些应力集中的关键路径上，从应力云图的分布来看，最大应力出现在握持段与主体段衔接的转角位置，数值控制在材料许用应力范围内，其余大部分区域应力水平较低，既保证了结构的安全裕度，又有效降低了整体重量。设计过程中首先梳理了结构的安装边界，握持区域需要贴合人手握持的弧度，预留出操作按键与内部走线的空间，主体段需要匹配内部功能模块的安装尺寸，设置对应的定位柱与卡扣安装位，避免与内部元器件产生干涉。在载荷工况设定上，模拟了单手握持施力、端部按压操作、1米高度自由跌落这几种典型使用场景的载荷输入，通过多轮迭代调整材料分布，在转角应力集中区域做了圆弧过渡处理，避免直角结构造成的应力突变，同时在安装点位周边做了局部加厚，保证连接强度。外形尺寸上严格遵循手持设备的人机工程要求，握持段的截面尺寸适配成年人手掌的握持围度，整体长度控制在单手握持可覆盖的范围内，安装边界预留了足够的装配公差，与外壳、内部元器件的配合间隙控制在合理区间，既不会出现装配干涉，也不会因间隙过大造成使用过程中的晃动。这类经过拓扑优化与应力校核的手持结构，相比传统等壁厚设计，在相同强度要求下重量降低明显，同时减少了原材料的消耗，适合小批量定制化的手持设备开发使用，能够有效缩短结构验证的周期，减少实物打样的迭代次数。
