大摆角紧凑型Siador等速万向节结构

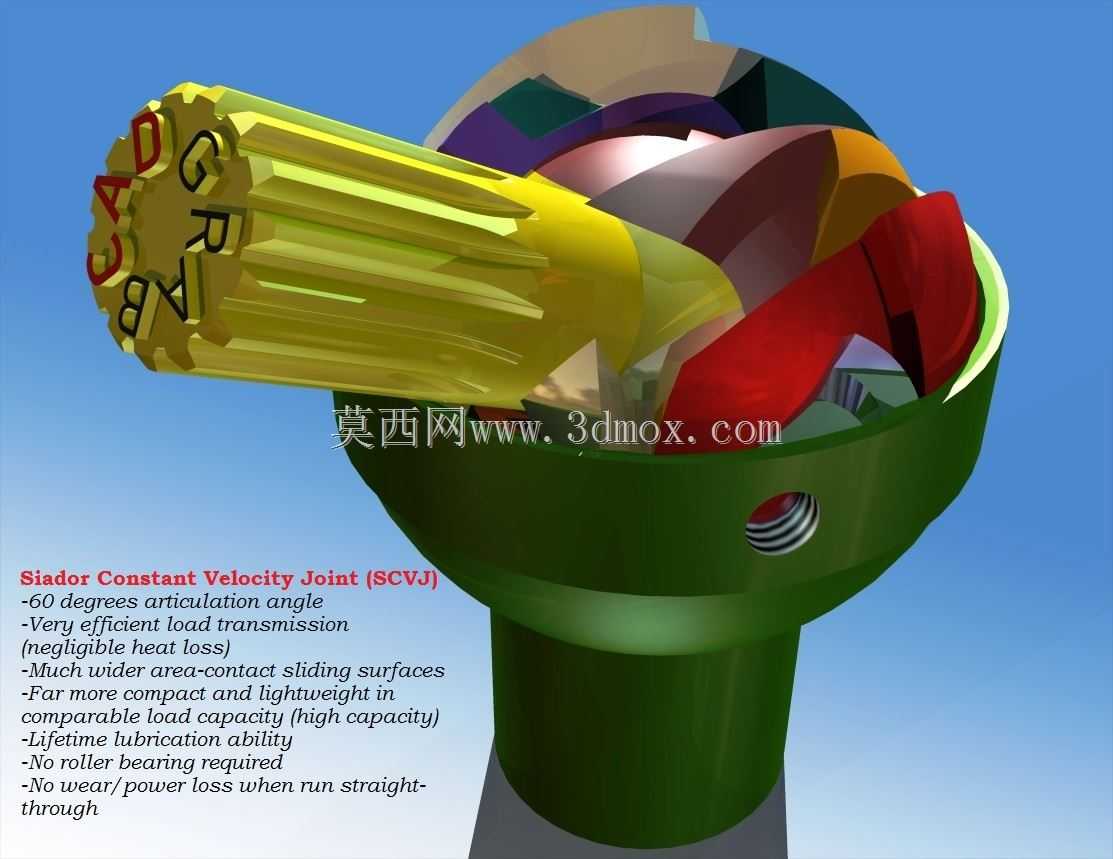

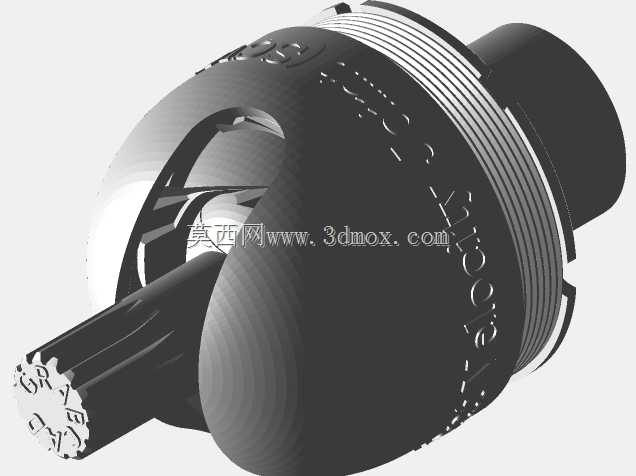

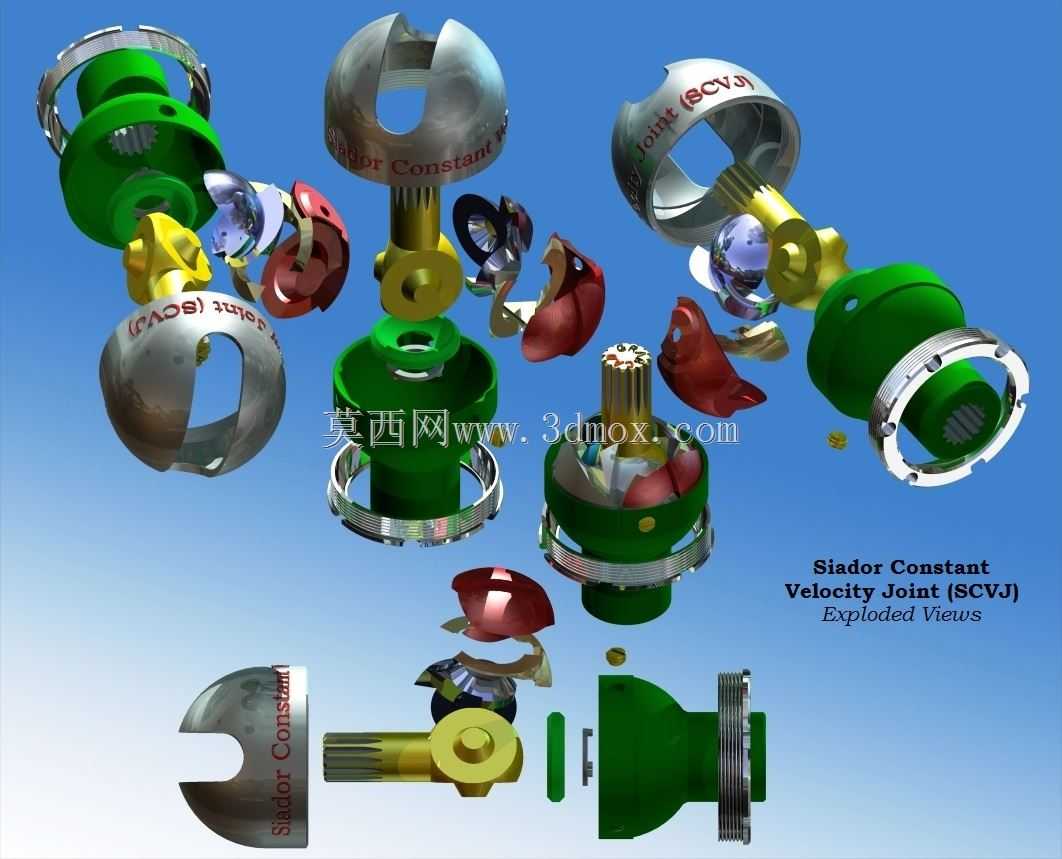

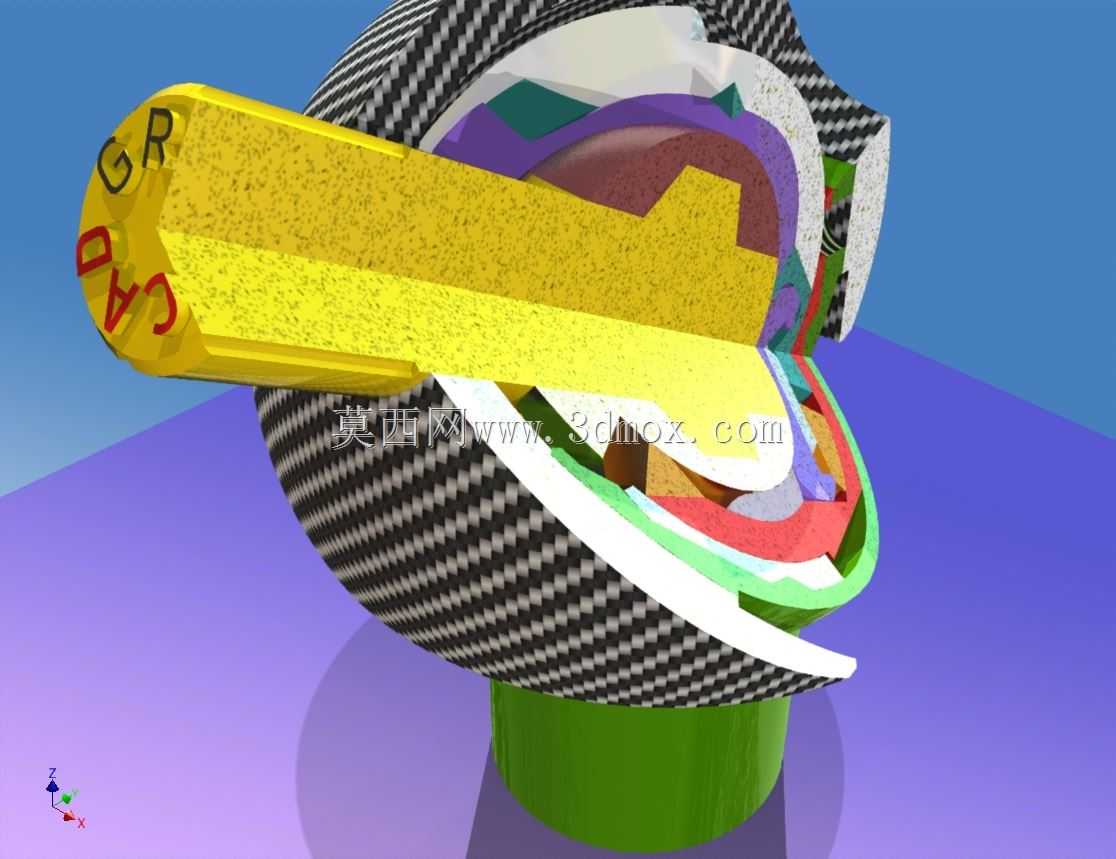

这款等速万向节针对传统球笼式万向节摆角受限、滑动接触面压溃磨损快的痛点做了结构迭代，摆角覆盖范围可达60度，远高于常规车用万向节40度左右的摆角上限，适配多自由度传动的工况需求。从应用场景来看，这类大摆角等速传动结构既可以用在车辆传动系统的转向驱动轮端，应对大转角转向时的动力连续传递需求，也能适配三角洲构型机器人的机械臂关节，在臂杆大幅摆转过程中保持动力传输的等速特性，避免传动比波动带来的关节运动震颤。结构设计上取消了传统等速万向节必备的滚柱轴承组件，直接通过型面配合实现滑动接触，增大了滑动接触面的有效承压面积，同等扭矩负载下接触面压应力更低，抗磨损性能更好，长期运行时不会出现滚柱点蚀、保持架碎裂这类常见失效问题，甚至可以在无额外润滑的工况下短时间运行，降低了维护频次。设计过程中充分考虑了紧凑安装的需求，整体径向尺寸比同扭矩规格的传统万向节缩小15%左右，轴向安装长度也做了压缩，不需要额外预留滚柱保持架的装配空间，安装边界更灵活，既可以嵌入机械臂杆的内部空腔做内置传动，也能在车辆转向节的狭小空间内完成布置，不会和周边的悬架杆件、制动管路产生运动干涉。型面设计上采用多曲面共轭配合，主动轴和从动轴之间的动力通过多组配合型面均匀传递，负载分布更均衡，不会出现局部应力集中的问题，配合面的加工精度可以通过多轴CNC铣削或者金属3D打印一次成型，不需要后续的滚柱选配、保持架装配工序，装配流程更简化。实际选型时需要注意，这类万向节的滑动接触面需要做表面硬化处理，表面硬度达到HRC58以上才能满足长期往复滑动的耐磨需求，安装时要保证两端轴的同轴度偏差不超过0.1mm，避免偏载带来的局部异常磨损；如果用在高速传动场景，还需要配套防尘密封结构，避免外界粉尘、碎屑进入配合面造成磨粒磨损。和传统万向节相比，这款结构的零件数量减少了40%以上，没有细小的滚柱、卡簧等易损零件，整体抗冲击性能更强，能承受瞬时过载扭矩达到额定扭矩的2.5倍，适配重载冲击的传动工况，比如工程机械的行走传动、工业机器人的重载关节传动这类场景，都能满足长期可靠运行的要求。
