自行车轮毂用多孔连接法兰三维设计

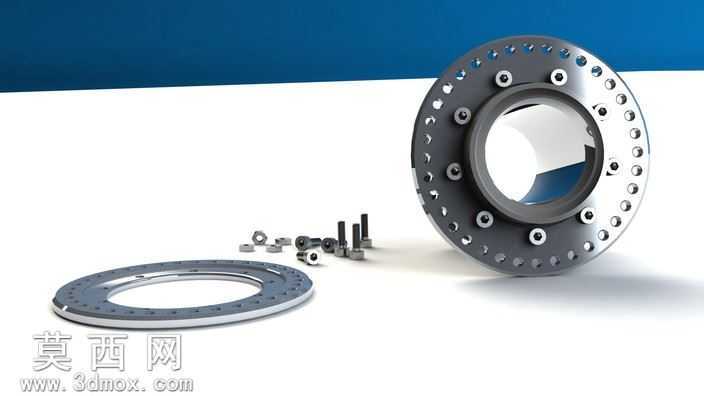

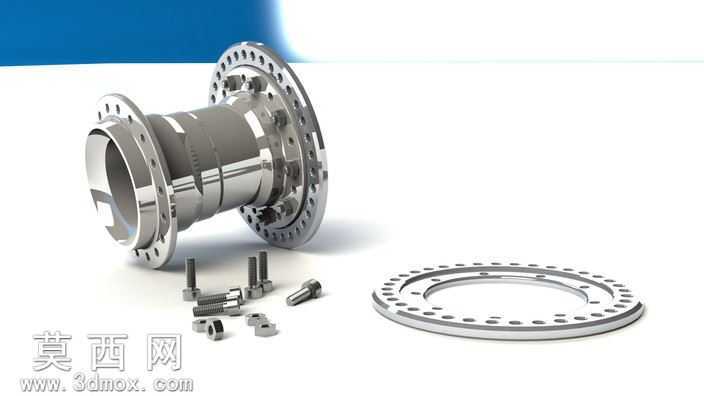

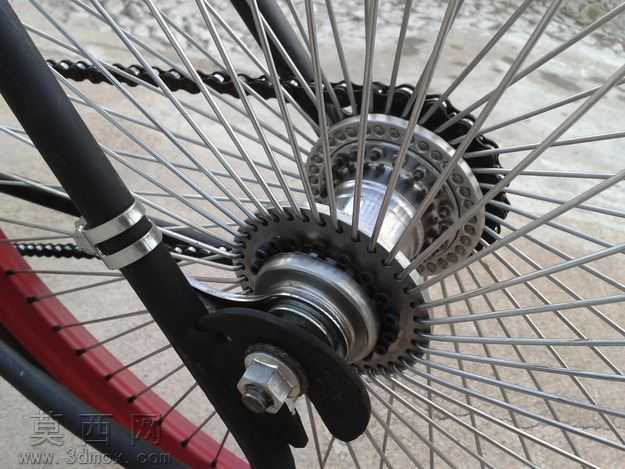

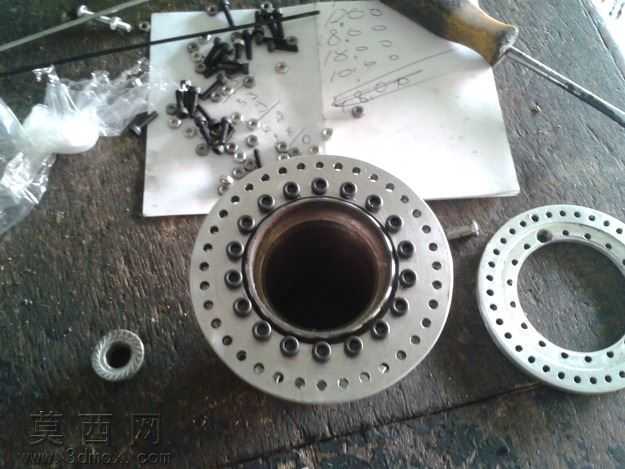

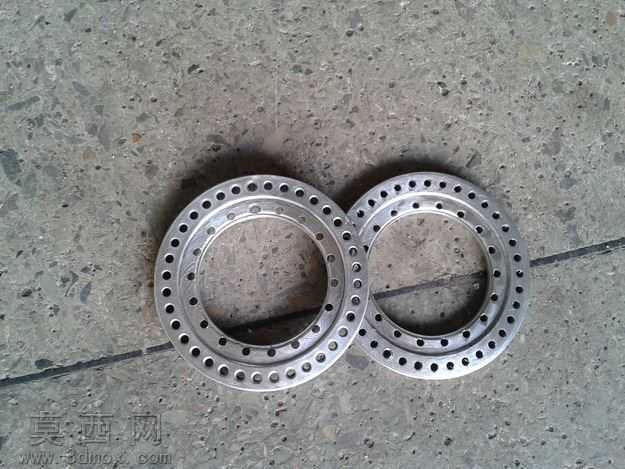

本作品为适配自行车轮组的连接法兰组件，采用三维参数化建模方式完成整体结构设计，建模过程中先以旋转特征构建法兰主体的筒状基座，通过圆周阵列命令完成两类法兰盘面上的安装孔位排布，严格匹配72辐条轮组的孔位间距与角度公差，保证每一处螺栓过孔的同轴度符合装配要求。建模阶段对法兰盘的密封止口做了倒角处理，避免装配时出现应力集中问题，配套的紧固螺栓、锁紧螺母等标准件均按照通用五金件的实际尺寸建模，还原螺纹段的牙型细节与螺栓头部的内六角结构。材质渲染上，法兰主体采用哑光不锈钢材质，调整金属粗糙度参数模拟实际机加工后的金属质感，螺栓紧固件做了镀锌层的亮面金属效果，单独拆分的法兰密封环采用硬质合金材质，通过光影调整突出端面的平面度特征。结构设计上采用双法兰对接结构，一端对接轮毂筒体，另一端通过均匀排布的36个辐条安装孔连接轮圈辐条，侧面预留的刹车安装位可适配碟刹制动组件的安装需求，安装孔位做了沉头处理，保证螺栓锁紧后端面无凸起，不会干涉周边制动部件的运动轨迹。设计过程中参考了自行车轮组的实际受力工况，对法兰盘与筒体连接的过渡位置做了加厚处理，通过圆角过渡分散骑行过程中的径向载荷，避免长期使用出现连接位置断裂的问题，所有配合面均预留了合理的装配间隙，保证实际生产加工后可顺利完成组装，配套的紧固件模型可直接用于装配干涉检查，验证不同规格螺栓的适配性，整体模型还原了法兰组件从主体结构到配套紧固件的全部细节，可用于轮组结构的受力仿真、装配演示以及加工工艺参考。
