工业管路手动调节式截止阀结构设计

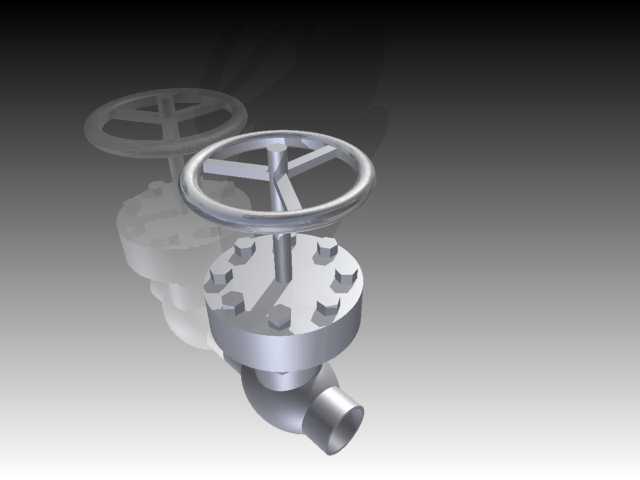

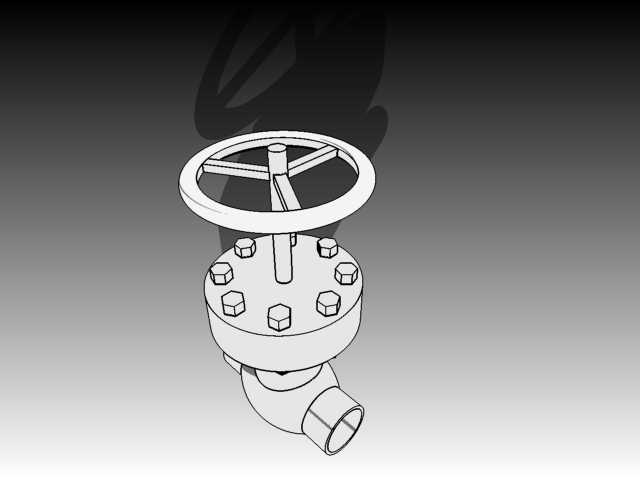

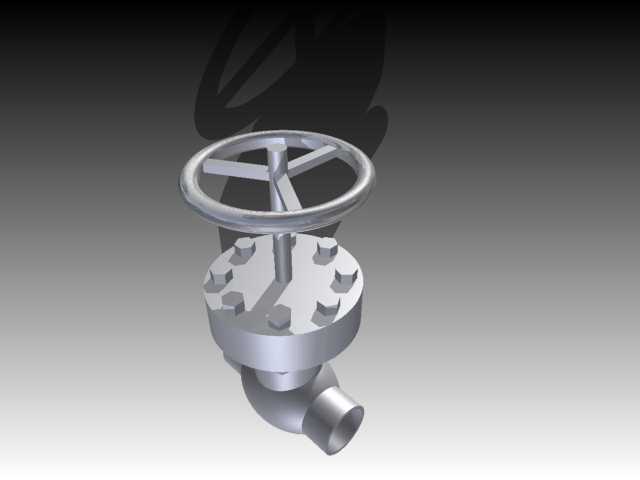

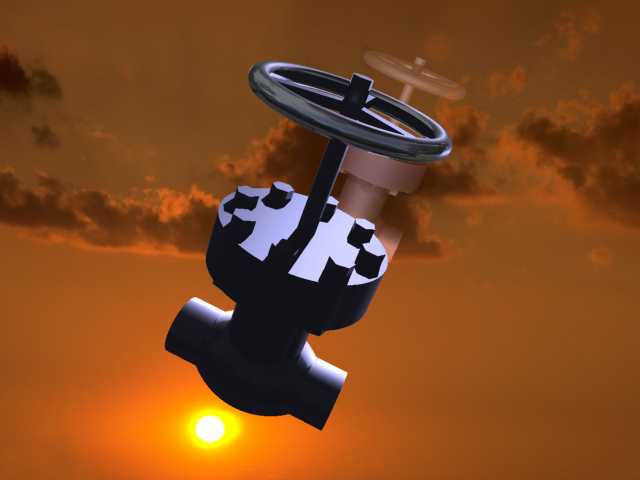

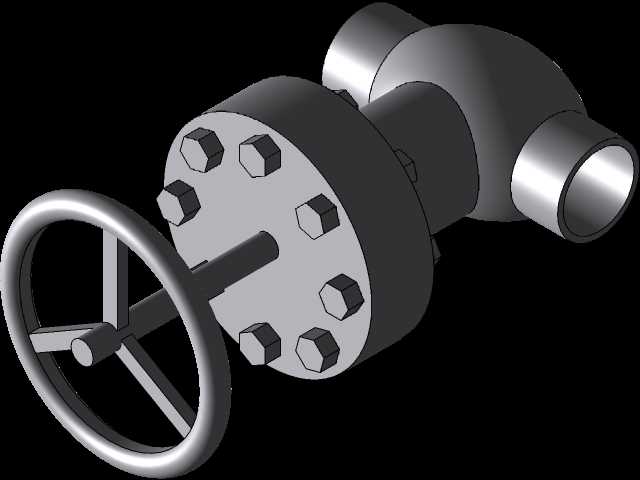

　　这款手动截止阀的结构建模完全贴合工业管路系统的实际安装需求，在化工、市政供水、热力输送、油气储运等场景的管段中，这类阀件承担着介质通断控制的核心作用，不同于节流阀侧重流量调节的设计取向，该款截止阀的密封副结构更适配全关截断的工况，可在额定压力等级下实现管路介质的可靠切断，避免长期运行出现内漏外漏的问题。从结构设计逻辑来看，手轮采用轮辐式结构，握持施力时的力臂长度经过匹配阀杆螺纹升程的计算，操作人员无需借助额外加力杆即可完成启闭操作，阀杆与阀瓣采用活动连接结构，启闭过程中阀瓣沿阀座密封面做垂直升降运动，不会出现密封面的相对滑动磨损，能有效延长密封副的使用寿命。阀体采用直通式流道结构，

　　进出口端的连接尺寸匹配通用工业管路的法兰或螺纹安装标准，安装时无需额外调整管段间距，阀体中腔的容积经过优化，既保证了阀瓣升降的足够行程，又尽可能减少了介质在阀腔内的滞留量，对于输送洁净介质或易沉积介质的管路，这种结构能降低介质残留造成的管路污染或堵塞风险。填料函部分设置在阀盖上部，采用多层填料叠加的密封结构，压盖的压紧力可通过两侧螺栓均匀调节，在阀杆长期做升降运动的过程中，可随时调整填料压紧度来保证阀杆处的外密封性能，避免介质沿阀杆间隙泄漏。在安装边界的适配性上，该阀的整体外形尺寸充分考虑了管廊、设备旁狭窄空间的安装需求，手轮的操作空间预留量符合现场操作的人机工程要求，手轮外缘到阀体中心线的距离不会过大，

　　避免相邻管路阀件安装时出现操作空间干涉，阀体底部无突出的排污或支撑结构，可直接适配水平管段的安装要求，也可根据介质流向调整安装角度适配垂直管段的截断需求。从建模细节来看，各零件的配合公差完全参照机械设计手册中阀类零件的配合要求，阀杆与阀盖导向段的间隙、阀瓣与阀座密封面的贴合宽度、手轮与阀杆的连接方榫尺寸都符合行业通用规范，可直接用于阀件生产的结构参考，也可用于管路系统的整体装配仿真，验证管段布置时的阀件操作空间是否充足。
