格兰富配套齿轮传动箱结构设计方案

项目分类:齿轮 发布时间:2021-11-04 ID:361382
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案
  • 格兰富配套齿轮传动箱结构设计方案

  这款齿轮传动装置主要适配流体输送类设备的动力传输场景,在泵组配套、小型动力输出单元中承担转速匹配与扭矩传递的核心作用,能够将原动机输出的高转速低扭矩动力,转换为工作端所需的低转速高扭矩输出,保障动力输出端与负载端的工况匹配。设计阶段首先锁定传动比参数,将输入侧1250转/分的转速,通过定比传动转换为1转/分的输出转速,同时匹配输入侧33.11mNm的扭矩输入,在输出端实现20Nm的扭矩输出,允许的工作转速波动区间控制在500-1500转/分,覆盖常规小型动力设备的转速适配范围。结构上采用分体式壳体设计,外壳选用黄铜材质加工,顶盖采用铝合金材质,在保障壳体结构强度的同时,有效控制整体装置的自重,也能兼顾工作过程中的散热需求,

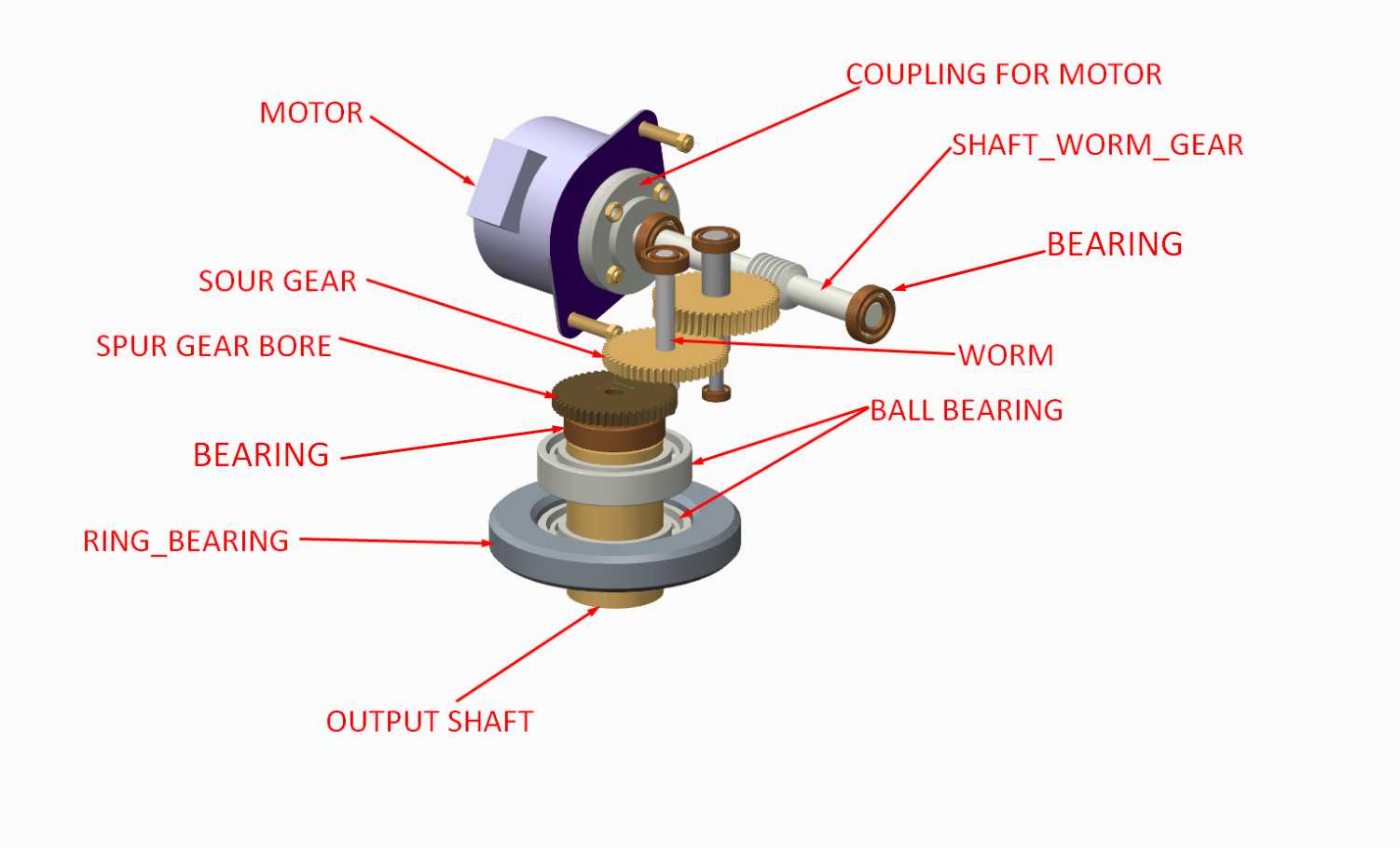

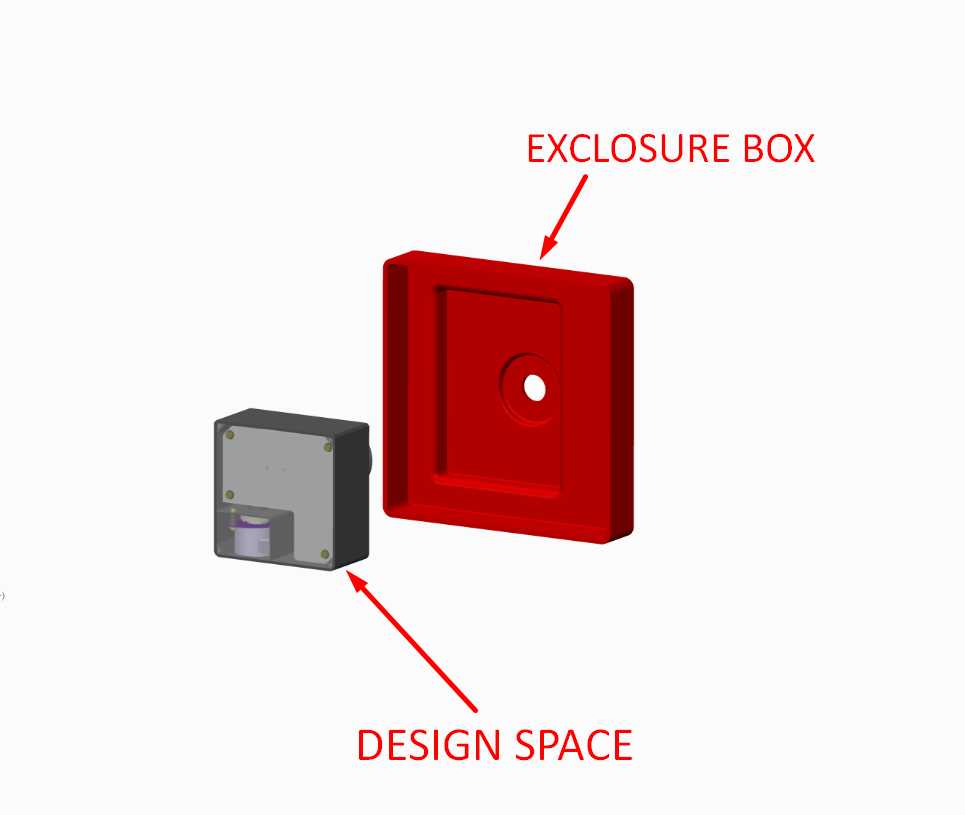

  黄铜壳体的耐磨特性也能提升内部传动组件的安装定位精度,减少长期运行后的壳体形变。内部传动组件沿Z向完成装配定位,集成正齿轮传动副、蜗轮传动结构以及配套滚珠轴承,所有齿轮参数经过精确校核计算,确保齿面接触强度、齿根弯曲强度均满足额定扭矩下的长期运行要求,避免出现断齿、齿面过度磨损等失效问题。安装边界上,所有内部组件均布置在壳体内部的预留设计空间内,玻璃板类观察零件集成在壳体预设位置,可直接观察内部齿轮啮合的润滑状态,无需拆解壳体即可完成日常运维检查。设计过程中充分考虑装配工艺性,所有传动组件的装配路径沿Z向贯通,装配时无需额外调整侧隙即可通过加工精度保障啮合精度,降低装配环节的人工调整成本。轴承选型匹配对应轴系的径向与轴向载荷,

  确保轴系在额定转速下的跳动量控制在允许范围内,减少传动过程中的振动与噪音。高低速轴分别对应高速齿轮输入侧与低速齿轮输出侧,轴系的密封结构预留标准安装位,可根据实际使用场景选配不同密封等级的密封件,适配有油润滑、脂润滑等不同润滑方案的使用需求。壳体外部的安装孔位采用标准化布局,可直接适配对应规格的格兰富泵组安装接口,无需额外加工转接板即可完成配套安装,大幅缩短现场安装调试的周期。
