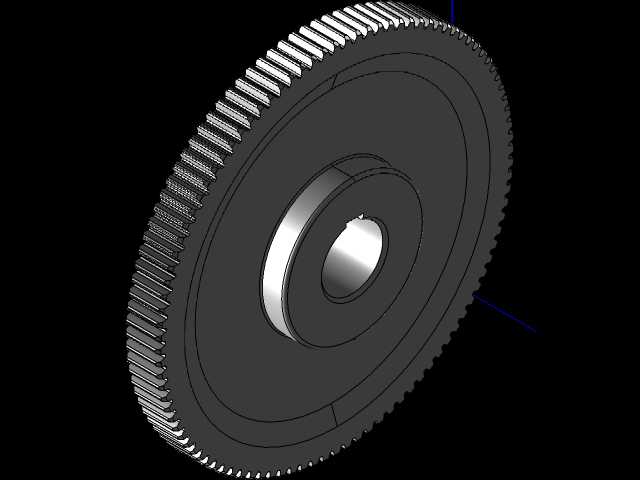

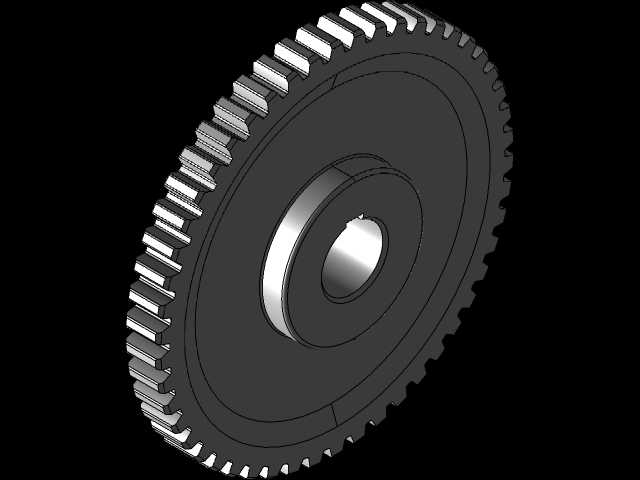

平行轴传动用外啮合直齿圆柱齿轮结构

在各类需要定传动比平行轴动力传递的机械设备中，这类外啮合直齿圆柱齿轮是应用最广泛的基础传动元件，从普通的轻工输送设备、小型机床进给机构，到农用机械的动力传输单元、通用减速机的输入输出级，都能见到这类齿轮的应用场景。不同于斜齿圆柱齿轮，这类齿轮的齿向与齿轮轴线完全平行，啮合过程中轮齿是沿整个齿宽方向同时进入啮合、同时退出啮合，因此不存在轴向分力，对支撑轴承的轴向承载要求更低，安装调试时的轴向定位容错空间也更大，非常适合中低速、中等载荷的传动工况，也常被用于对轴向空间有严格限制、无法承受额外轴向载荷的传动布局中。从设计逻辑来看，这类齿轮的参数匹配需要结合传动比要求、中心距限制、载荷等级综合确定，齿顶圆、齿根圆的尺寸边界直接决定了配对齿轮的安装中心距，建模过程中需要严格保证渐开线齿廓的生成精度，齿根过渡圆角的处理会直接影响轮齿的弯曲疲劳强度，若圆角取值过小，长期交变载荷下很容易在齿根位置产生应力集中，进而引发断齿失效。实际选型应用时，需要注意这类齿轮的安装边界：两轴的平行度公差必须控制在允许范围内，若平行度超差，会出现轮齿一端接触偏载的情况，轻则加剧齿面磨损、增大传动噪音，重则导致轮齿局部过载折断；齿宽的选择需要结合支撑轴的刚性确定，轴的挠曲变形量越大，越要避免选用过宽的齿宽，防止偏载问题加剧。这类齿轮的啮合特性决定了它的传动没有轴向附加力，支撑结构可以选用更简单的深沟球轴承，不需要额外设置推力轴承承受轴向载荷，能有效压缩传动机构的整体轴向尺寸，降低整套传动单元的制造成本。在传动精度要求不高的开式传动场景中，这类齿轮的维护成本也更低，齿面沾染少量粉尘杂质时，不会像斜齿轮那样因为齿向的滑移特性把杂质带入啮合面深处，一定程度上能降低磨粒磨损的速率。建模过程中需要注意轮齿的对称度要求，键槽的位置需要与轮齿的相对位置匹配，避免安装后出现传动间隙不均、啮合冲击过大的问题，轮毂的孔径尺寸要与配合轴的公差带匹配，既要保证传递扭矩时不发生相对转动，也要避免过盈量过大导致装配时轮毂开裂。
