铜质斜齿圆柱蜗轮传动零件结构

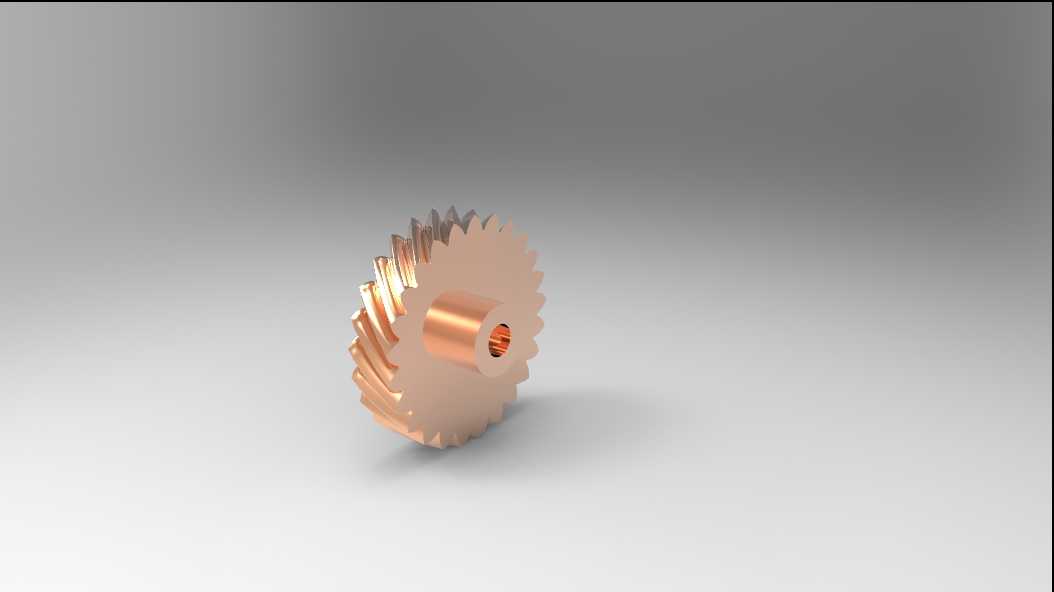

　　这类斜齿蜗轮零件多用于小模数交错轴传动场景，常见于小型精密进给机构、仪表传动单元、轻载减速模组中，核心作用是在空间交错的两轴间传递运动与扭矩，相比直齿蜗轮啮合时的冲击问题，斜齿结构能让轮齿进入与退出啮合的过程更平缓，大幅降低传动过程中的振动与噪音，适合对传动平稳性有要求的轻载工况。从结构设计来看，该零件采用整体铜质加工成型，齿部沿轴向呈螺旋状排布，啮合接触为线接触形式，相比点接触的交错轴斜齿轮，承载能力有明显提升，中心轮毂位置设计有带键槽的安装孔，可直接与配套传动轴通过键连接实现周向固定，轮毂外圆与齿根圆之间设置有过渡台阶，既保证了齿部的加工余量，也能在装配时起到轴向定位的作用，避免安装时轮齿与相邻支撑部件发生干涉。设计这类零件时，

　　首先要匹配配对蜗杆的参数，包括模数、螺旋角、齿形角、中心距等核心参数，齿部的螺旋方向需要与配对蜗杆的螺旋方向保持一致，才能实现正确啮合，齿宽的设计需要兼顾啮合接触面积与加工难度，过窄的齿宽会降低承载能力，过宽则容易导致啮合时出现齿端接触不均的问题。安装边界方面，需要预留出轮齿啮合的侧隙空间，侧隙大小根据传动精度等级调整，既要保证传动灵活无卡滞，也要避免反向传动时空程过大，轮毂的轴向长度需要匹配安装轴的支撑跨距，保证装配后零件不会出现轴向窜动，内孔的公差带一般选用过渡配合，既方便装配，也能保证与轴的同轴度要求。实际应用中，这类铜质蜗轮常与钢制蜗杆配对组成蜗杆蜗轮副，利用铜材的减摩特性降低啮合面的磨损，多用于传动比不大、

　　输入转速不高的轻载传动场景，比如小型自动化设备的进给传动、精密仪器的调节机构、小型输送装置的减速单元中，设计建模时需要重点校验齿面的接触斑点分布，保证啮合时齿面接触位置处于齿高中部，避免出现边缘接触导致的早期磨损，同时要校核齿根的弯曲强度，虽然是轻载工况，但频繁正反转的场景下仍需保证齿根有足够的强度余量，避免轮齿出现断裂失效。
