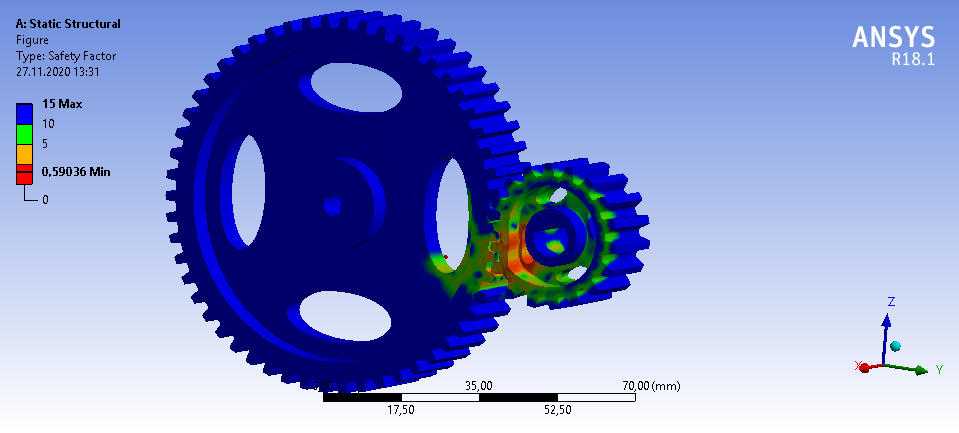

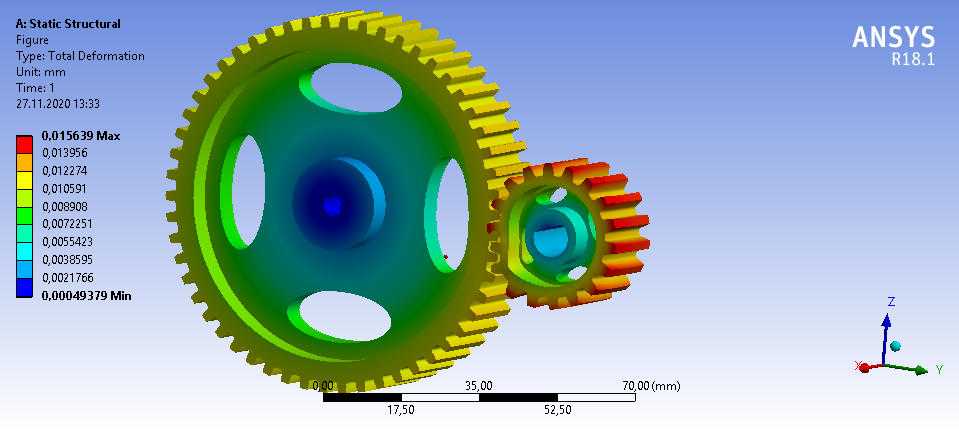

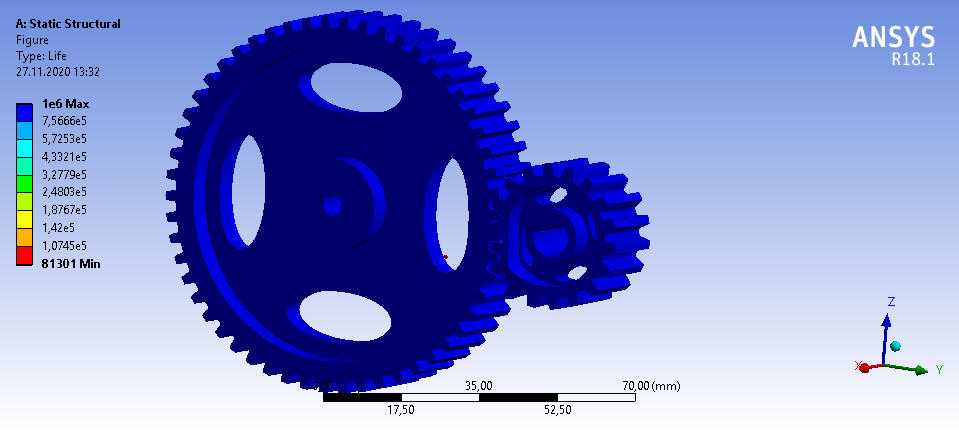

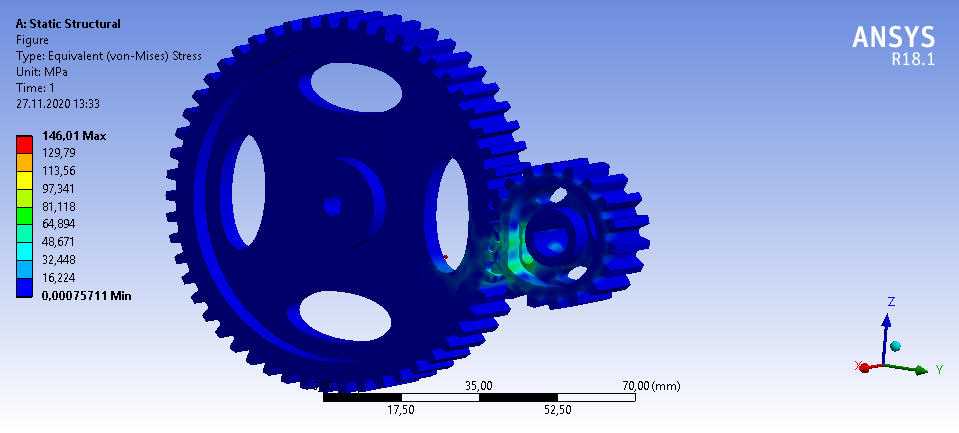

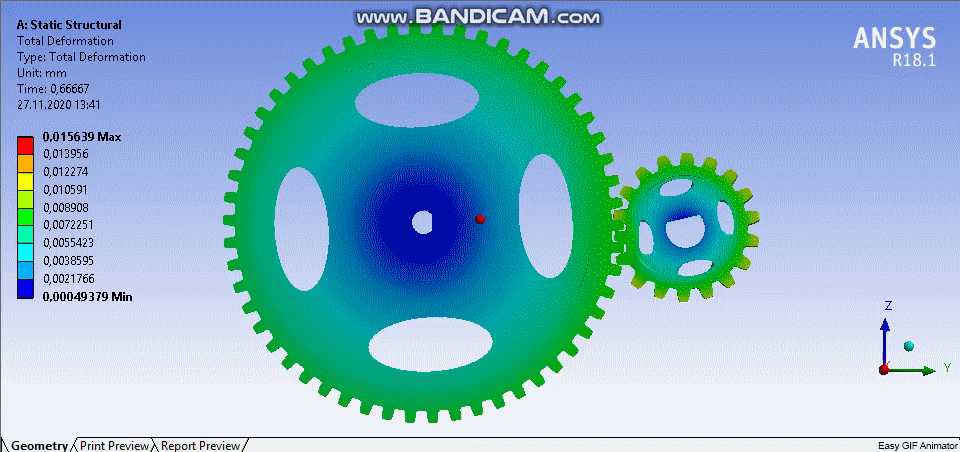

这套啮合齿轮组的结构设计,核心面向中小功率传动场景的动力传递需求,常见于小型输送设备、轻工机械传动单元、桌面级自动化工位的动力换向与扭矩传输环节,可适配输入转速不超过1500rpm、额定传递扭矩10N·m以内的传动工况,能在常温无强腐蚀的常规工业环境下长期稳定运行。设计阶段优先考虑啮合传动的平稳性,大小齿轮的齿形参数经过匹配校验,重合度控制在1.2-1.4区间,可有效降低传动过程中的齿面冲击与啮合噪音,避免低速运转时的爬行问题。齿轮辐板采用减重孔设计,在保证轮体结构刚度的前提下尽可能降低自身转动惯量,减少启停阶段的惯性冲击,同时减重孔的对称布局严格遵循动平衡要求,避免高速运转时出现额外的径向载荷,延长配套轴承的使用寿命。静力学分析环节重点校核齿根弯曲应力与齿面接触应力,通过有限元仿真模拟额定载荷下的轮体变形分布,识别应力集中区域,对齿根过渡圆角参数进行迭代优化,将最大应力控制在材料许用应力范围内,同时验证轮体辐板的刚度是否满足传动要求,避免受载后辐板变形过大导致齿向偏载,加剧齿面不均匀磨损。安装边界层面,齿轮中心孔采用标准公差配合,可适配常规直径的传动轴,端面预留有键槽安装位,能够通过平键实现周向固定,防止传动过程中出现轮轴相对滑动;齿轮啮合的中心距公差严格控制在IT7级精度范围内,既保证齿侧间隙处于合理区间,避免卡滞或回程误差过大,又不会因间隙过大导致传动冲击。齿宽参数经过匹配计算,在保证承载能力的同时避免齿宽过大带来的载荷沿齿向分布不均问题,轮齿端面做倒角处理,既方便装配时的啮合导入,也能去除加工毛刺避免运转过程中刮擦相邻部件。这套结构可直接用于常规传动系统的方案设计参考,也可作为有限元结构分析的教学案例,帮助从业者掌握齿轮传动结构的刚度、强度校核流程,理解结构参数对传动性能的实际影响,在实际选型应用中,可根据具体的传递功率、转速工况对模数、齿数、齿宽等参数做针对性调整,适配不同的设备安装空间与负载要求。
