五自由度协作平衡机械臂结构设计

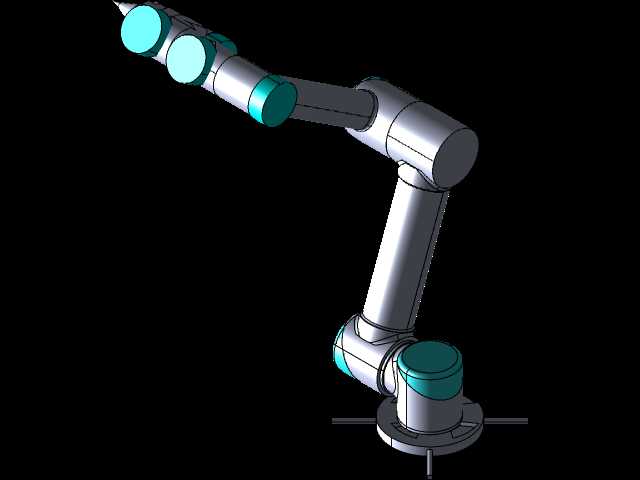

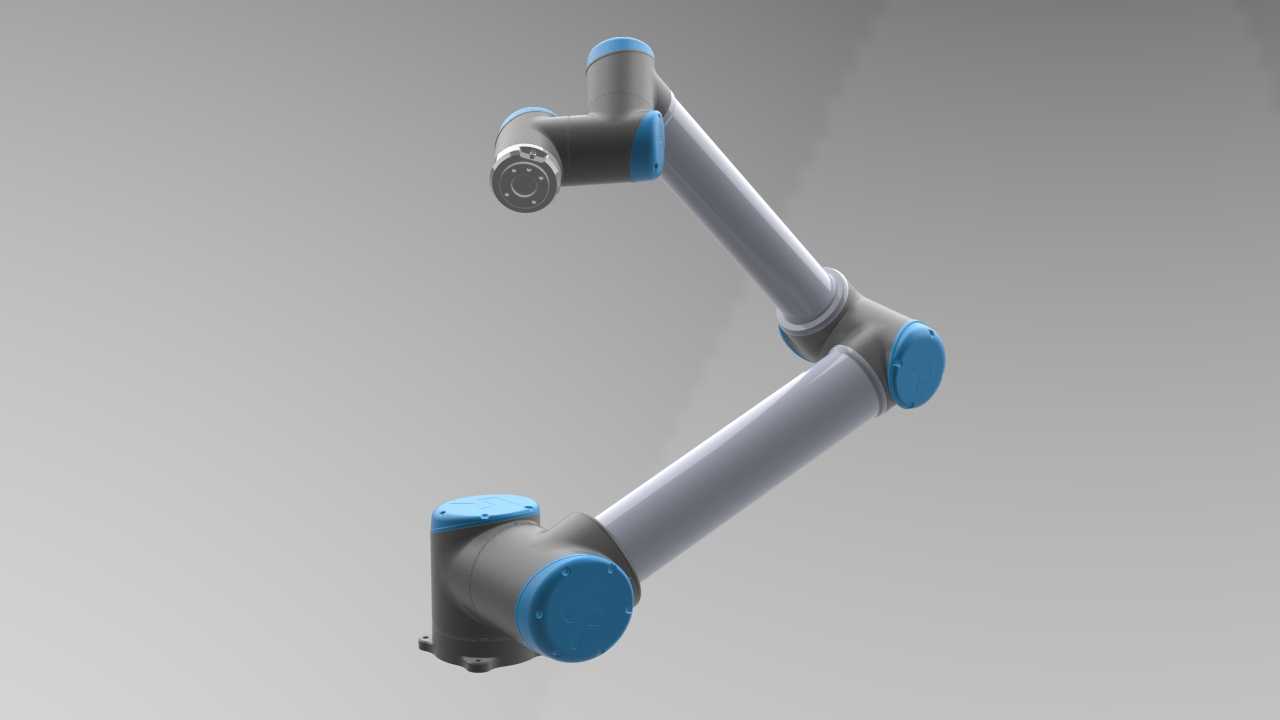

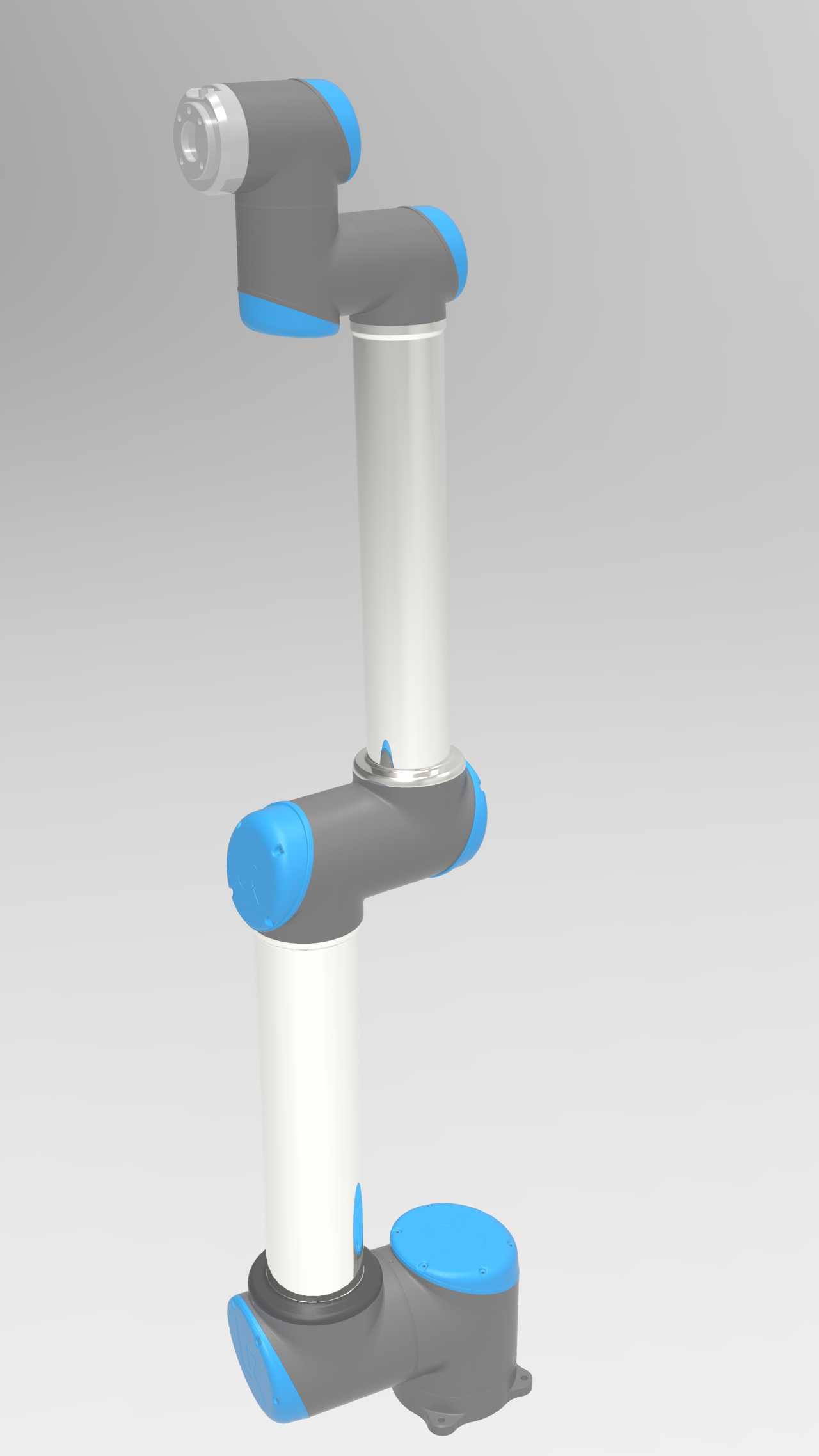

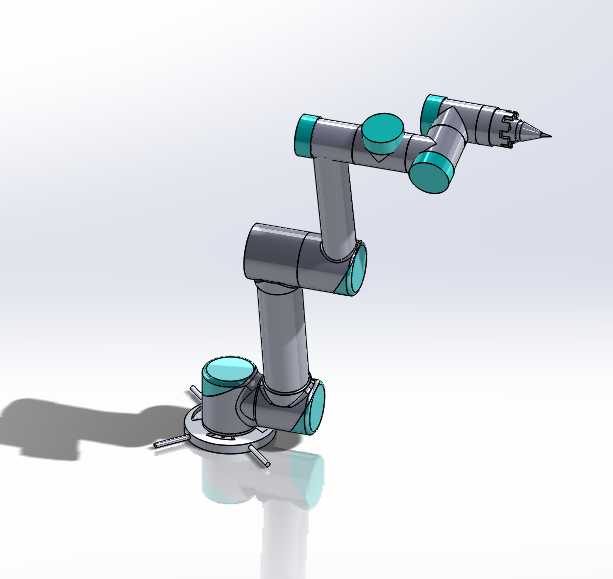

这款五自由度协作平衡机械臂，主要面向3C电子装配、实验室精密操作、轻型工件上下料这类对人机协作安全性有要求的作业场景，区别于传统重载工业机械臂，它的结构设计全程围绕低负载下的操作灵活性、作业时的力平衡特性展开，能在无额外抱闸锁紧的状态下，保持任意作业姿态的静态稳定，避免操作人员调整姿态时出现臂体下坠、误动作的风险。从结构布局来看，底座采用圆形法兰式安装接口，安装孔位沿圆周均匀分布，适配常见的工作台面、移动小车上的安装基准，安装时需预留底座直径1.2倍的平面空间，避免关节回转时与周边工装产生干涉；底座内置第一关节回转机构，可实现整臂360度水平方向回转，满足同一工位不同方位的作业覆盖需求。往上依次是大臂俯仰关节、小臂俯仰关节、腕部回转与俯仰关节，总共五个运动自由度，每个关节的转动副处都设置了平衡阻尼结构，配合关节处的配重与力矩补偿设计，抵消臂段自重产生的倾覆力矩，操作人员可以直接拖拽臂体完成示教点位的调整，不需要额外的力传感器辅助就能实现柔顺的拖拽操作。末端设计为标准的工具快换接口，可适配夹爪、吸盘、点胶头、焊笔等不同的作业执行器，接口的定位基准面公差控制在0.02mm以内，保证工具更换后的重复定位精度。设计过程中，各臂段的长度比例经过反复迭代，大臂与小臂的长度比控制在1.1:1，在保证800mm最大作业半径的前提下，尽可能缩小臂体收回时的占用空间，收回状态下整臂的横向尺寸不超过底座直径的1.5倍，适合在紧凑的工作台面上部署。关节处的外壳采用圆弧过渡设计，没有尖锐的凸起棱角，避免人机协同作业时剐蹭操作人员，所有线缆都内置在臂体空腔内部，不会在关节运动时出现线缆缠绕、外露剐蹭的问题。腕部末端的最大负载设定为5kg，完全覆盖轻型装配、物料搬运、检测定位这类场景的负载需求，各关节的运动速度设置了软限位，当臂体靠近周边障碍物或者人员时，可通过阻尼反馈提示操作边界，不需要额外设置安全围栏就能和操作人员在同一作业空间内协同工作。
