倾斜支架式斯特林热力循环演示装置

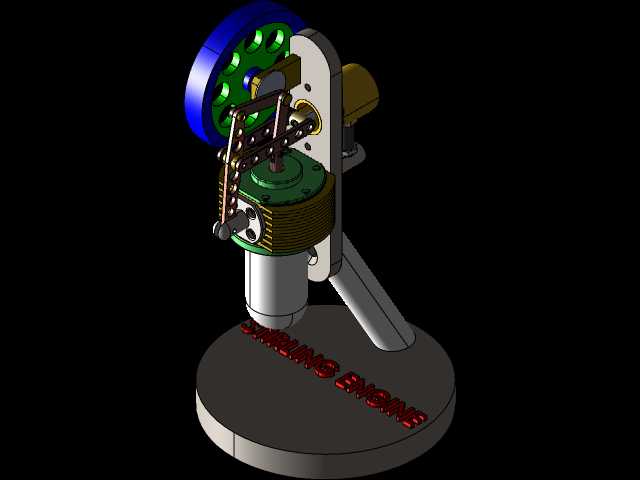

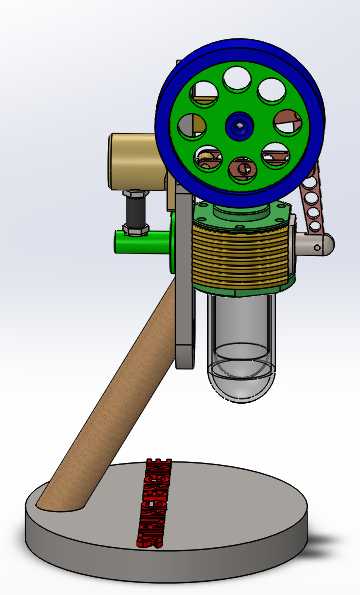

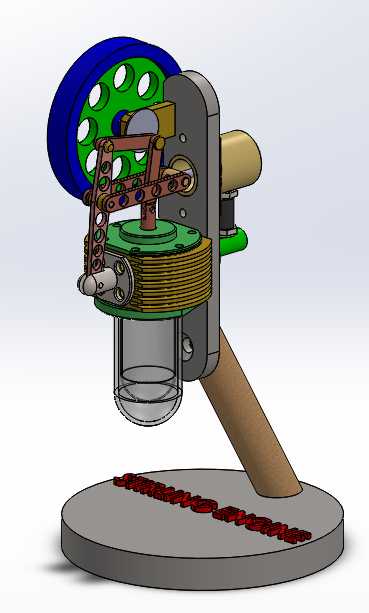

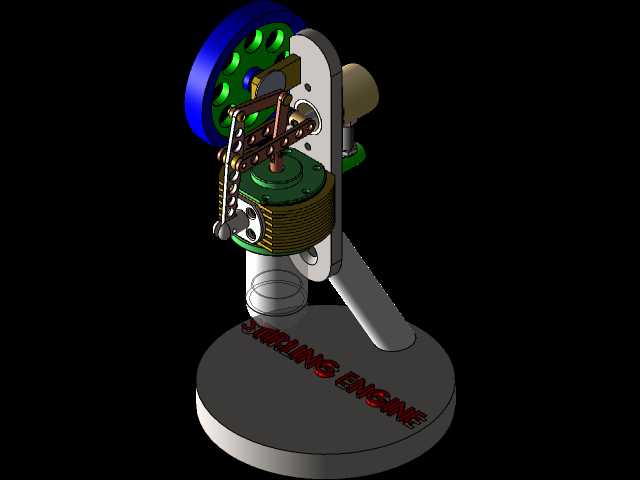

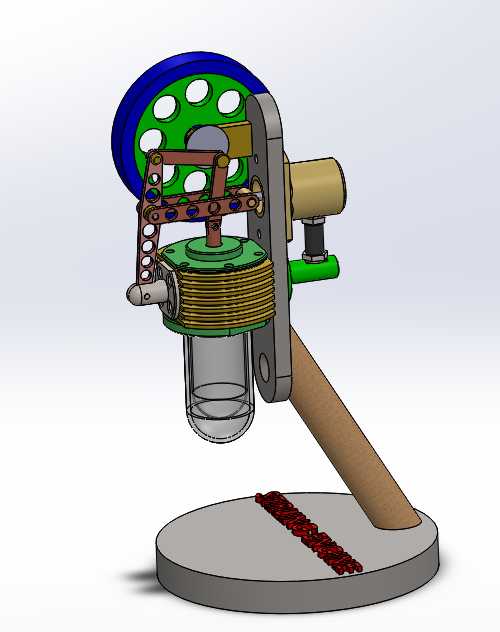

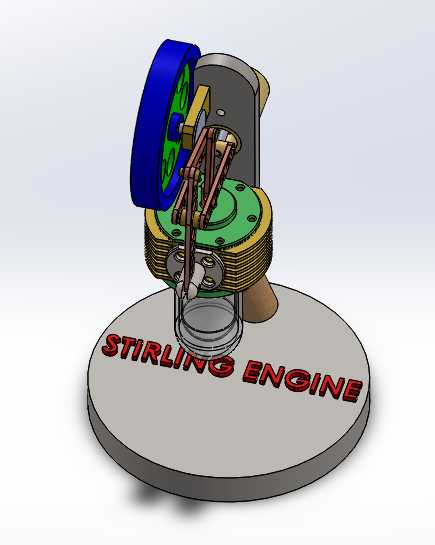

这套外燃式热力循环装置的设计，最初是面向高校工程热物理教学演示场景、科创展项互动体验需求开发，区别于内燃机依赖燃料在缸内爆燃做功的逻辑，它依靠外部热源对气缸底部换热端加热，利用封闭工质的热胀冷缩特性推动活塞往复，再通过传动机构转化为飞轮的旋转动能，能直观展示斯特林循环的能量转化过程，也可作为小型余热回收试验的基础载体。设计阶段先敲定核心换热腔的容积参数，将加热端的散热鳍片做等距环向排布，保证外部热源传递的热量能均匀作用于缸内工质，冷端采用透明玻璃腔体结构，既可以直观观察内部置换活塞的运动状态，也能降低冷端的热滞留效应，提升循环响应速度。传动部分采用对称式曲柄连杆布局，连杆上开设多组等距调节孔位，可根据实际装配的飞轮配重、热源温度区间调整活塞行程，适配不同工况下的运行需求；飞轮采用辐条式镂空结构，在保证边缘转动惯量满足储能要求的前提下，尽可能降低整体自重，减少启动阶段的阻力矩。支撑结构采用倾斜式木质支杆搭配圆形铸铁底座，底座上预留的防滑安装槽可直接固定在木质或金属实验台面上，支杆的倾斜角度经过反复校核，让整个传动组件的重心落在底座中心范围内，即使飞轮高速运转也不会出现倾覆问题，整体安装边界控制在直径200毫米的圆形区域内，不需要额外的固定螺栓即可稳定放置。装置的动力输出轴端预留了标准连接接口，可外接小型发电机、传动负载等配件，拓展为小型动力输出试验台，满足不同场景下的功能拓展需求；各运动副的配合间隙按照精密机械装配公差设定，冷态下手动拨动飞轮即可顺畅转动，无卡滞、死点问题，加热到额定工作温度后可自主连续运转，传动过程无明显异响。
