户外预制混凝土栅栏式防护挡墙设计

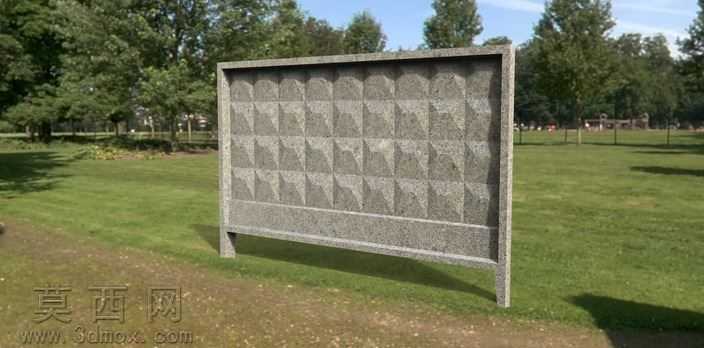

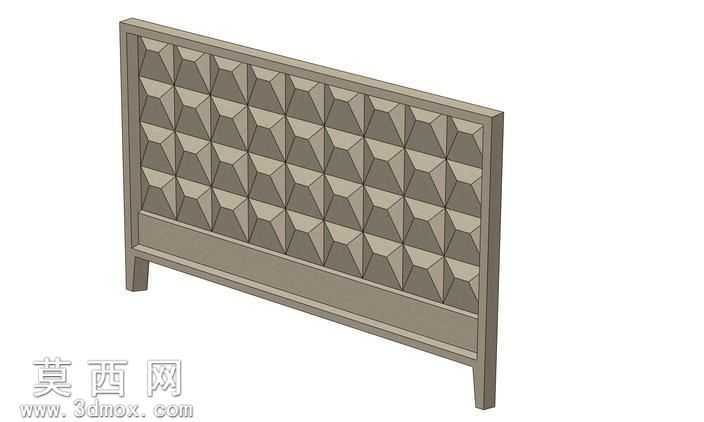

本作品为户外预制混凝土栅栏式防护挡墙的三维设计成果，建模阶段采用参数化特征建模思路，先完成整体外轮廓的基准面搭建，依次绘制挡墙两侧支撑立柱、底部基座、顶部压边以及中间栅栏面板的二维草绘截面，通过拉伸、拔模、阵列等基础特征命令生成主体结构，针对中间面板的立体菱形装饰纹理，采用单组菱形单元草绘后做定向拉伸切除，再通过矩形阵列命令完成整面纹理的均匀排布，保证每一处纹理的凹凸深度、间距尺寸完全统一，避免手动排布出现的尺寸误差。材质设置阶段，针对预制混凝土的材质特性，调整漫反射颜色为带自然色差的青灰色系，添加细微的颗粒状凹凸贴图模拟混凝土浇筑后形成的自然砂眼、肌理质感，同时调整材质的粗糙度、反射率参数，还原混凝土哑光、低反射的真实物理属性，避免出现塑料感的失真效果。渲染阶段采用户外自然光照环境，添加平行光模拟正午太阳光的照射角度，匹配对应角度的软阴影参数，让挡墙在草地地面投射出边缘柔和的自然阴影，同时添加环境光遮蔽效果，强化立柱与基座衔接处、纹理凹陷处的明暗层次，提升整体模型的真实感。结构设计上，两侧支撑立柱采用向外微张的落地式设计，底部与一体化基座平顺衔接，提升挡墙放置后的抗倾覆稳定性，中间栅栏面板采用实心混凝土预制结构，表面的菱形纹理既提升了挡墙的装饰性，也通过凹凸结构增强了面板本身的结构刚度，顶部压边做了微小的斜度设计，可引导雨水自然排放，减少顶部积水对混凝土的长期侵蚀。整体模型的各部件衔接处均做了圆角过渡处理，避免尖锐棱角，既符合预制混凝土构件的生产工艺要求，也提升了户外使用的安全性，模型可直接用于户外景观围挡、场地隔离设施的方案展示、预制构件生产的尺寸参考。
