缝纫机用空间连杆传动机构三维设计

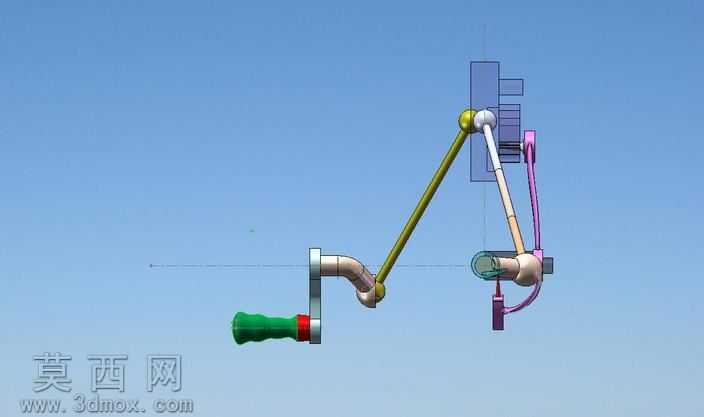

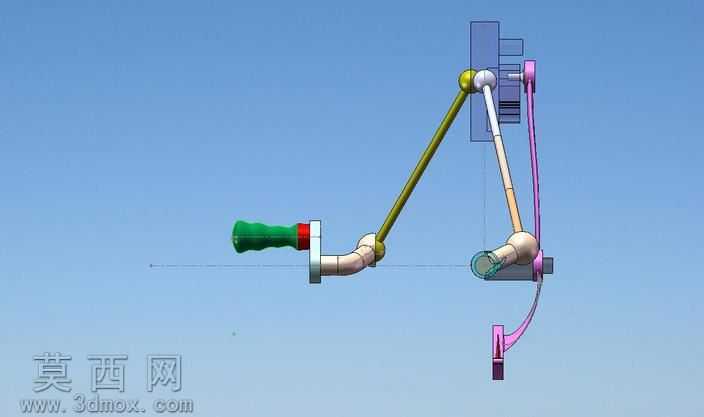

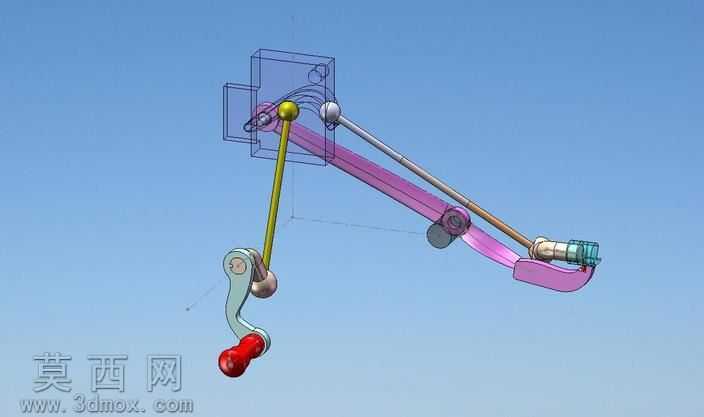

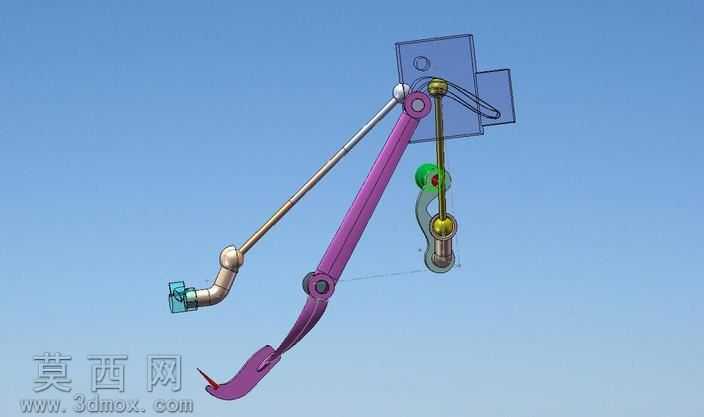

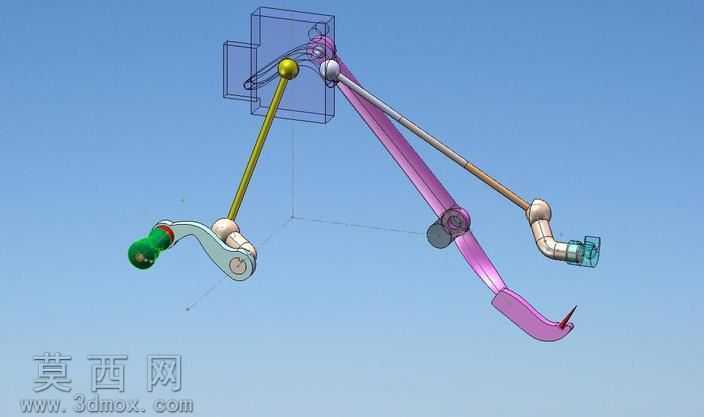

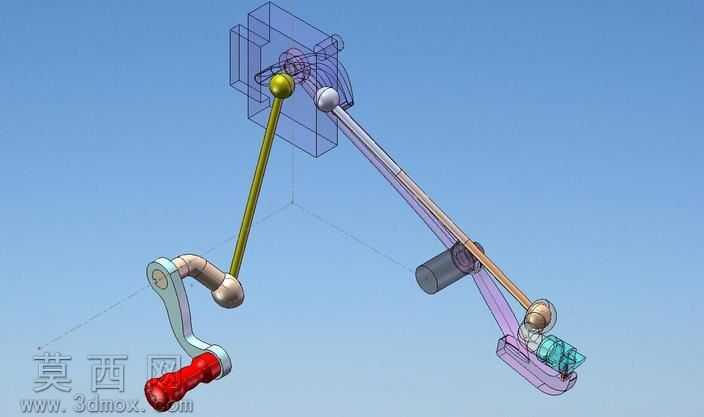

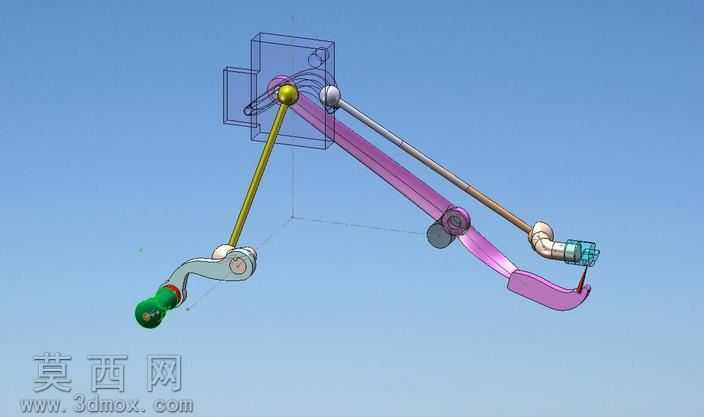

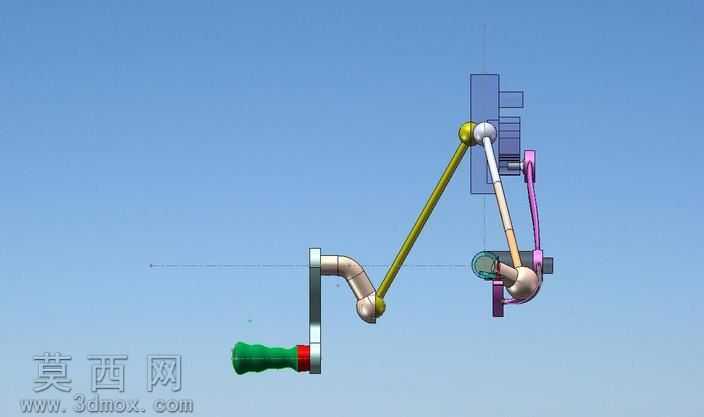

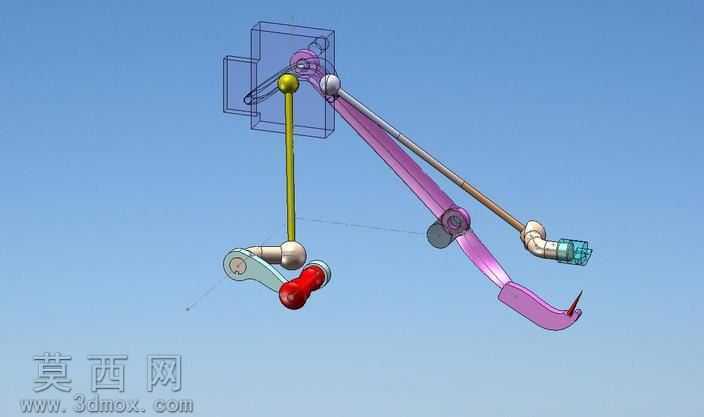

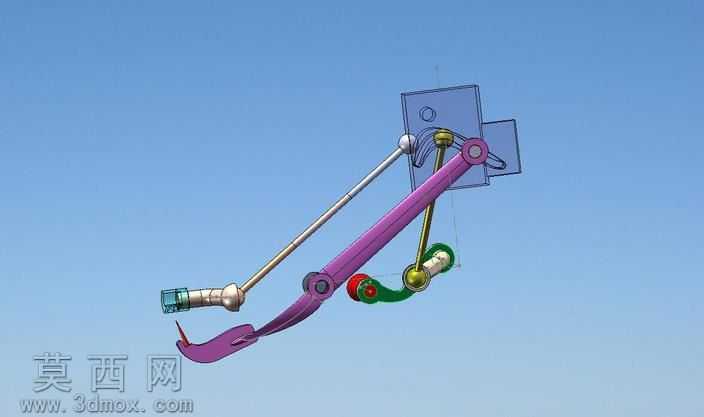

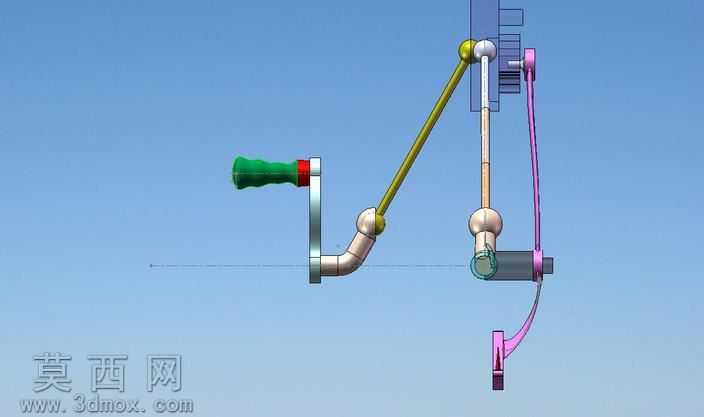

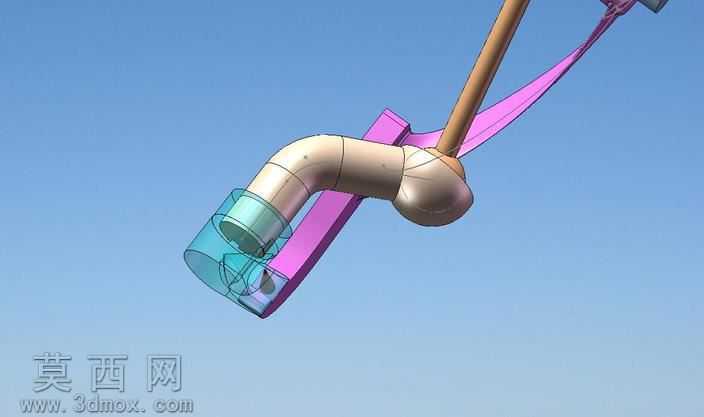

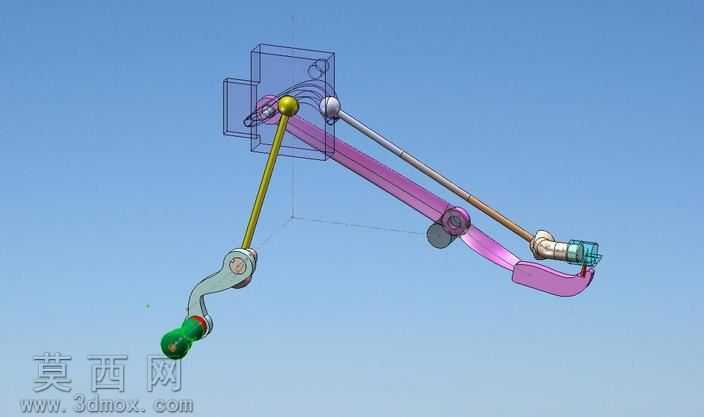

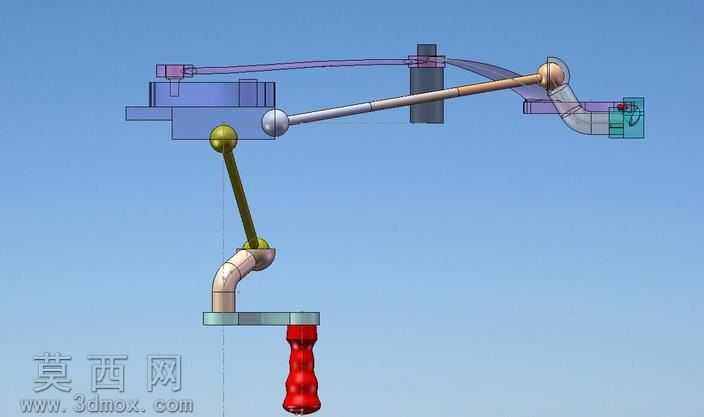

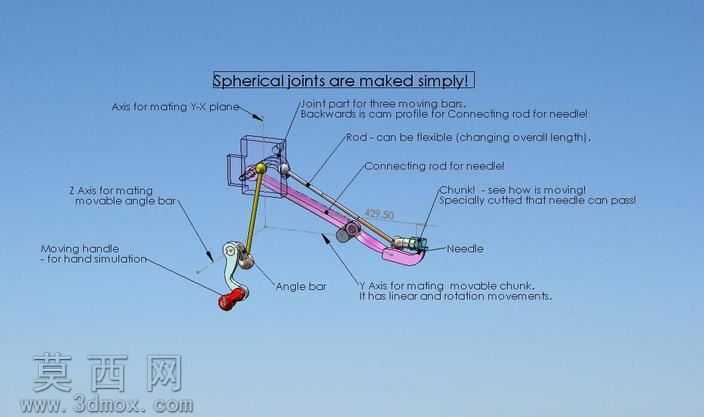

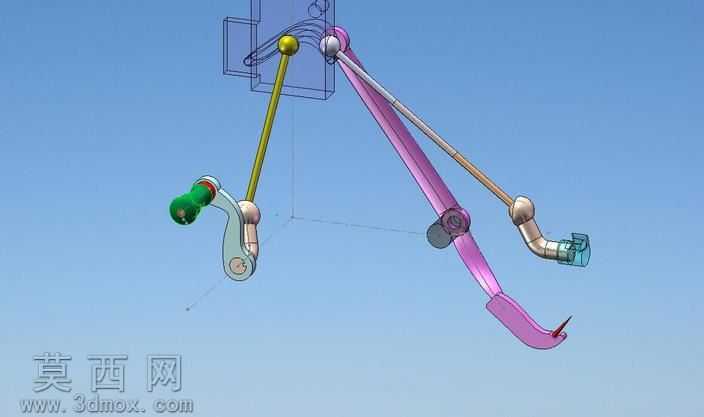

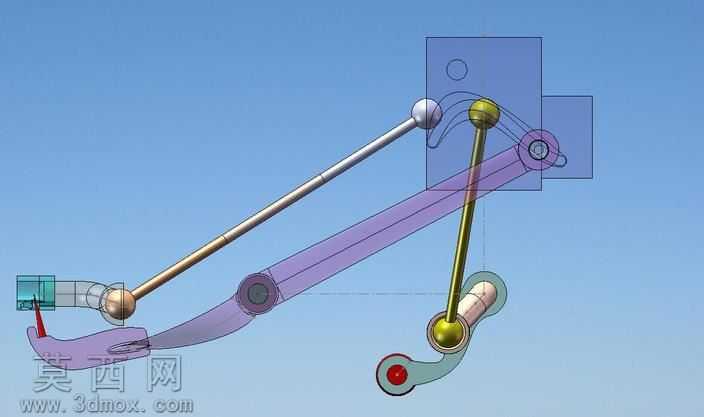

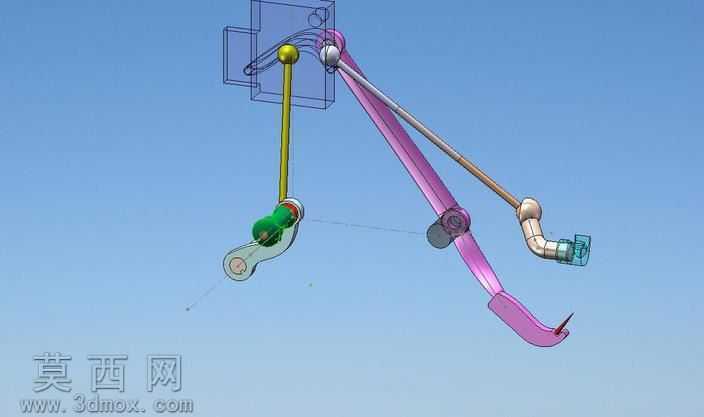

本作品为面向缝纫机应用场景的空间连杆传动机构三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计的尺寸规范与装配逻辑，完整还原了空间多自由度连杆机构的运动传递特性。建模阶段首先完成各构件的基准定位，针对空间交错轴的传动需求，精准绘制球铰连接副、转动副、摇臂构件、传动连杆、固定安装基座的三维轮廓，对球头连杆的球面配合面、摇臂的握持操作端、长连杆的杆身过渡结构、基座的安装定位孔等细节特征做了精细化处理，所有构件的配合公差均按照机械传动的常规设计要求预留合理间隙，保证虚拟装配后机构可实现顺畅的空间运动。材质与渲染环节，针对不同构件的功能属性匹配对应材质表现：固定基座采用半透明工程塑料材质直观展示内部铰接结构，长传动连杆分别赋予金属银灰与紫粉色金属漆材质区分不同传动路径，操作摇臂的握持端采用红色防滑橡胶材质，球铰连接部位采用亮面金属材质突出铰接点的运动特性，渲染背景选用纯净天蓝色，搭配柔和的环境光与定向补光，清晰呈现各构件的空间位置关系与装配层次，同时通过半透明显示效果直观展现机构内部的运动传递路径。结构设计上，该机构属于典型的空间多杆传动机制，通过三组空间交错布置的连杆配合球铰连接，可将单端摇臂的圆周转动输入，转化为末端执行件的复合空间摆动输出，完美适配缝纫机送布、挑线等需要空间复合运动的功能需求，设计过程中反复校验各构件的运动行程，避免空间运动过程中出现构件干涉问题，通过运动仿真验证了机构传动的连贯性，可直观展示输入转动到输出空间摆动的完整运动过程，为缝纫机核心传动部件的结构优化、教学演示提供了精准的三维数字化参考模型。
