航空航天用螺旋桨叶片三维结构设计

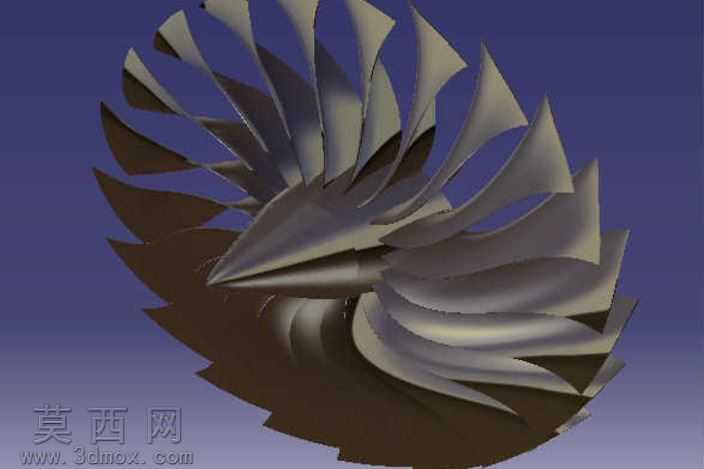

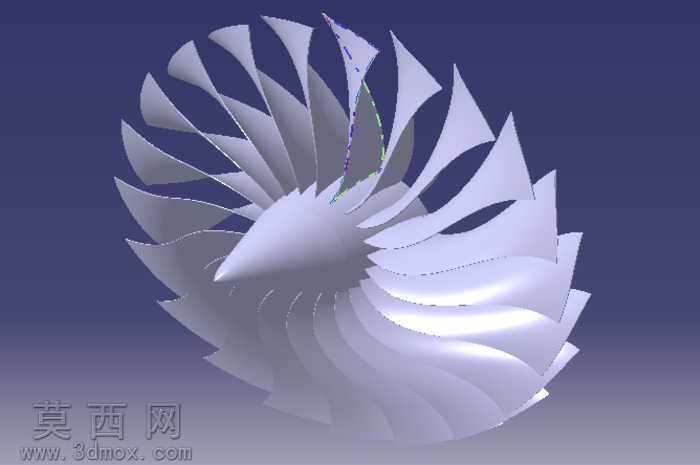

本螺旋桨叶片模型采用CATIA V5平台完成全参数化三维建模，整体围绕航空航天推进场景的气动需求展开结构设计。建模过程中首先以叶根与轮毂的连接基准为定位原点，通过多截面曲面命令逐段定义不同展向位置的翼型截面，结合螺旋线扫掠路径控制叶片的扭转角度与弦长变化规律，精准还原叶片从根部到尖部的气动扭转特性，保证不同半径位置的翼型攻角匹配气流来流方向，降低工作过程中的流动损失。叶片主体采用一体化曲面建模思路，对叶身与叶根的过渡区域做了连续曲率的圆角处理，消除结构应力集中隐患，同时对叶片前缘、后缘分别做了钝化与收薄处理，前缘的圆弧过渡可降低高速气流冲击下的磨损，后缘的渐薄设计能够减少尾流涡流的产生。轮毂部分采用流线型纺锤式造型，与叶片根部做G2连续的曲面衔接，整体外表面无突兀折角，可降低推进过程中的迎风阻力。材质设定阶段为叶片赋予高强度航空铝合金材质属性，渲染时调整金属材质的粗糙度与反射参数，还原金属构件的哑光金属质感，轮毂部分采用同系金属材质做细微的色差区分，突出整体结构的层次关系。模型完成后通过几何检查工具验证了曲面的封闭性与壁厚均匀性，所有叶片沿周向呈等角度环形阵列排布，阵列基准与轮毂中心轴完全重合，保证整体动平衡性能符合旋转部件的设计要求，可直接用于后续的气动仿真分析、结构强度校核以及加工工艺方案的制定，完整还原了航空螺旋桨叶片的核心结构特征与气动设计逻辑。
