手动滚压式轧制钻机教学实训装置

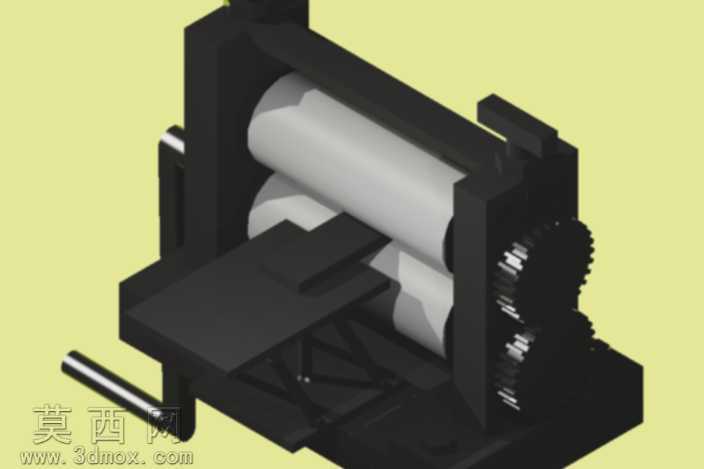

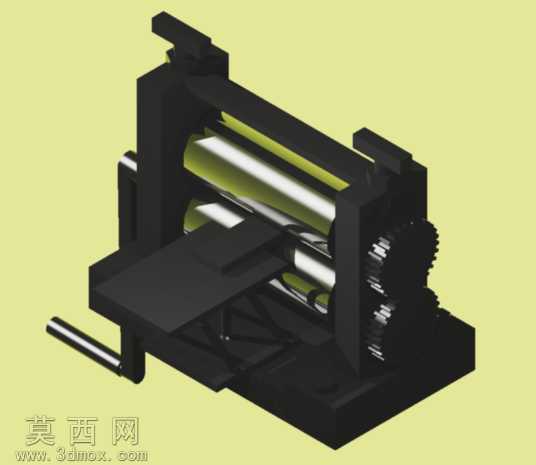

该三维模型为教学实训用途的手动滚压式轧制钻机平台，整体采用三维建模软件完成全参数化结构搭建，建模过程中对各零部件的装配关系做了严谨的干涉校验，确保手摇驱动、齿轮传动、辊组滚压、进料平台等模块的运动逻辑符合实际机械运行规律。模型渲染阶段采用哑光黑金属材质作为机架主体材质，还原钢制机架的厚重质感，对传动齿轮、辊轴等运动部件做了金属光泽质感处理，清晰区分固定结构与运动结构的视觉差异，进料平台采用磨砂金属材质表现，手柄部分做了防滑纹理的细节建模，整体渲染光影柔和，能够清晰展现设备的整体布局与细节结构。结构设计上，该装置采用侧置手摇柄作为动力输入部件，通过两组啮合齿轮将扭矩传递至上下平行布置的滚压辊组，辊组间隙适配6毫米厚钢坯的滚压作业需求，进料平台设置于辊组进料侧，采用倾斜支撑结构保障进料过程的稳定性，机架采用一体式框架结构，底部设置加强筋结构提升整体刚性，避免滚压作业过程中出现结构形变。设计思路围绕学校教学项目的测试与验证需求展开，整体结构简化了工业轧制设备的复杂控制系统，采用纯手动驱动的形式降低实训操作门槛，所有零部件均采用常见标准机械型材与加工件设计，便于实训过程中的拆解、组装与原理演示，滚压辊组的平行度、齿轮的啮合间隙都在建模中做了参数化预留，可根据不同实训需求调整辊隙参数，适配不同厚度坯料的滚压测试需求，模型完整还原了装置从动力输入到滚压作业的全流程结构，可用于机械原理教学、装配实训、结构验证等多个教学场景，各部件的连接方式、传动路径都做了清晰的结构表达，没有冗余的装饰性结构，完全围绕实用教学功能完成整体设计。
