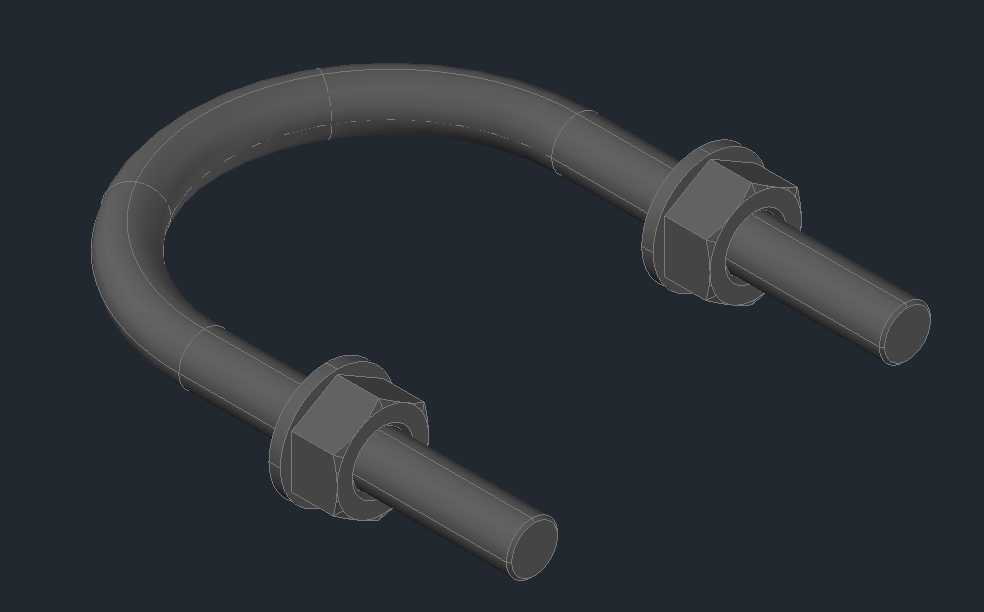

U型带六角锁紧螺母管夹紧固构件

这类U型带锁紧螺母的紧固构件，在工业现场的管路布设场景里出镜率极高，不管是厂区压缩空气管网的支管固定、液压系统的硬管排布，还是小型设备上的冷却液管路定位，都能看到这类构件的实际应用。不同于普通的单侧卡扣式管夹，这种双侧带螺纹段配六角螺母的结构，能在U型弯环抱管材的基础上，通过两端的螺母锁紧提供均匀的抱紧力，不会出现单侧受力导致的管材偏移、长期震动下松脱的问题。

从设计逻辑上看，U型弯的圆弧段内径是和适配管材外径做匹配公差设计的，圆弧段的曲率均匀过渡，没有应力集中的折角，避免长期抱紧管材时在管壁压出凹痕，尤其是针对薄壁金属管路、PVC类非金属管路，这种圆弧贴合的设计能有效分散压紧力，不会出现管壁被压溃变形的情况。两端的直杆段做了全长度的外螺纹加工，螺纹精度满足普通粗牙紧固件的公差要求，配套的六角螺母是标准对边尺寸，现场安装时用普通活动扳手、开口扳手就能完成锁紧作业，不需要定制专用工具，适配现场运维的通用工具条件。

安装边界上，这类构件需要配合安装基板上的两个对应通孔使用，两个通孔的中心距和U型构件两端直杆的中心距完全匹配，安装时先将U型弯从管材下方环抱住管材，再将两端直杆穿过基板的安装孔，依次套上垫片后拧入六角螺母，根据管材的材质调整锁紧力矩：如果是金属硬管可以适当加大力矩保证固定牢靠，如果是薄壁非金属管则需要控制力矩，避免压伤管壁。构件本身的外形尺寸没有冗余结构，U型弯的弯曲半径刚好适配对应管径，直杆段的长度预留了足够的螺母拧入行程，同时不会因为过长导致安装后突出部分过多，挤占周边其他管线、构件的布设空间。

在实际设备运维场景里，这类构件的优势还体现在拆装便捷性上，当需要更换管路、调整管路位置时，只需要拧下两端的螺母就能取下U型构件，不需要破坏周边的其他固定结构，相比焊接式的管路固定件，后期调整的灵活度更高，也不会在安装基板上留下焊疤需要二次处理。针对有震动的设备安装场景，还可以在U型弯的内侧贴合橡胶减震垫，进一步吸收管路传递的震动，避免螺母在长期震动下出现松退，这也是这类构件在泵组周边管路、移动设备管路固定中被广泛选用的核心原因。设计这类构件的三维模型时，需要重点保证圆弧段和直杆段的过渡顺滑，螺纹段的起始位置和螺母的装配间隙合理，避免实际生产后出现螺母无法拧入、圆弧段和管材贴合度不足的问题。
