带侧铣平面同轴嵌套环形连接构件

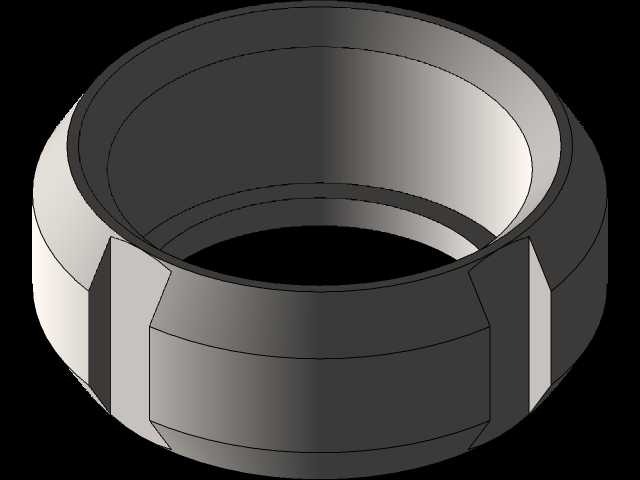

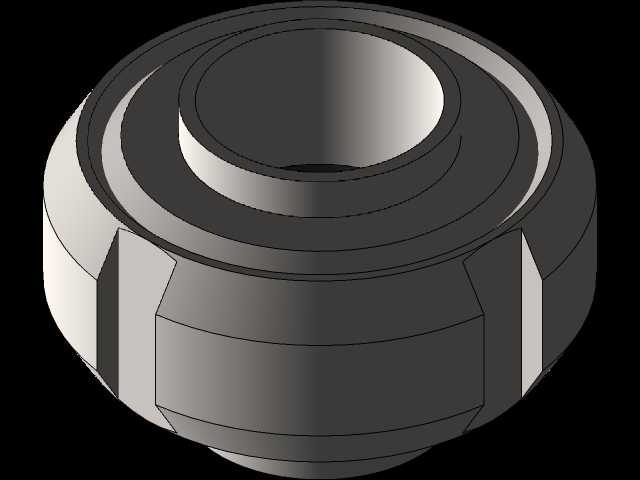

　　这类带侧铣平面的同轴嵌套环形构件，多应用在流体管路接驳、气动系统快接节点、小型传动组件的轴向定位环节，日常在轻工自动化生产线的气路排布、小型液压支路的接头部位、甚至民用供水设施的内嵌转接位置都能见到同结构的零件。从结构设计逻辑来看，外圆对称铣出的两组平面并非装饰结构，是为安装时预留扳手夹持位，避免装配拧紧过程中构件跟转打滑，相比全圆弧外圆的同类零件，能大幅降低装配时的夹持损耗，也能在狭小安装空间内用开口扳手完成锁紧操作，不需要预留整周的扳手转动空间。内部的多级同轴台阶孔，每一段的孔径差都对应不同规格的对接管路外径，台阶端面承担轴向密封的压紧面作用，安装时密封件抵靠在台阶端面上，能避免管路插接后出现轴向窜动，

　　同时保证密封面的贴合压力均匀，不会出现偏载渗漏的问题。外轮廓的圆弧过渡段，是为了降低构件安装后与周边零件的棱角干涉，在密集排布的管路节点中，圆弧过渡能避免零件安装时刮伤相邻管路的外壁保护层，也能减少应力集中带来的开裂风险。从安装边界来看，这类构件的最大外圆尺寸决定了安装孔的开孔直径，侧铣平面之间的对边距离是扳手选型的核心参数，内部最小孔径决定了可通过的流体最大流量，整体轴向长度则要匹配安装位的预留空间，过长会导致两端对接管路无法插装到位，过短则会让密封件压缩量不足引发渗漏。建模过程中要优先保证各级台阶孔的同轴度公差，侧铣平面与内孔轴线的对称度也要控制在合理范围，否则装配时会出现扳手卡滞、密封面偏压的问题，

　　外圆的过渡圆角要与相邻安装位的倒角尺寸匹配，避免安装时出现卡滞无法到位的情况。这类构件看似结构简单，实则每一处尺寸都对应实际装配与使用的需求，没有多余的结构设计，所有特征都是为了满足安装便捷、密封可靠、夹持防滑的实际使用要求。
