薄板冲压成型用垫片级进模具结构

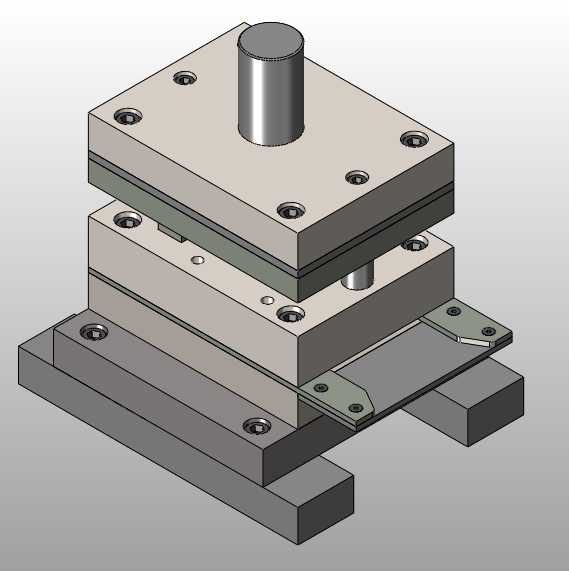

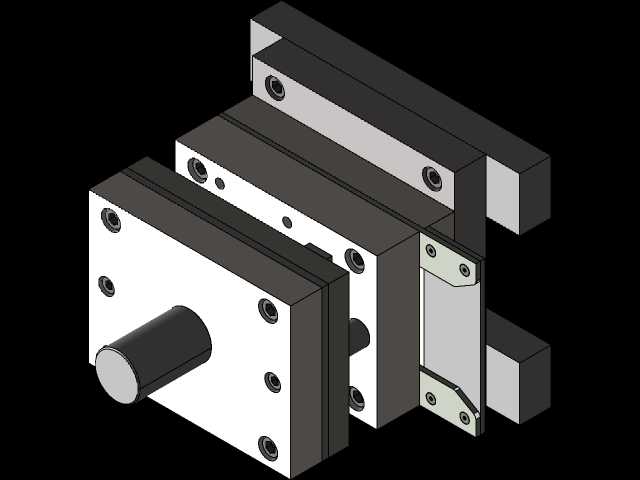

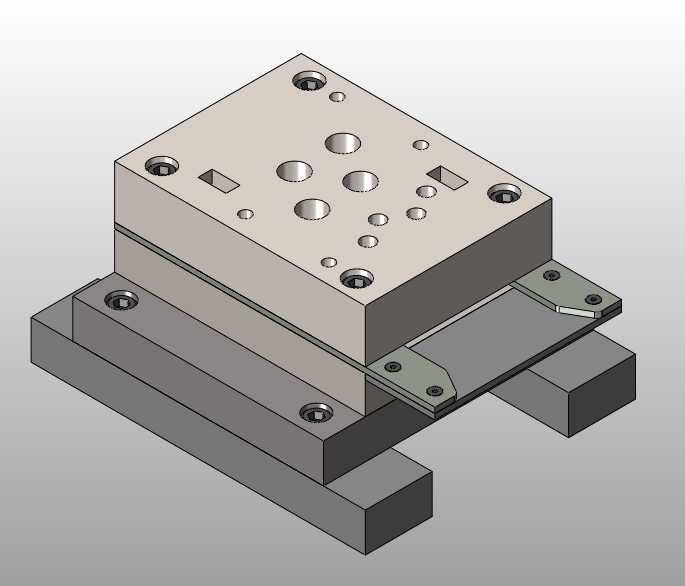

　　这套冷冲压成型结构主要面向薄金属垫片类零件的批量冲制加工场景，常见于五金配件、电子连接件、小型密封垫片的量产工序中，适配常规开式可倾压力机的安装接口，可直接完成条料的送进定位、冲裁成型、出料的连续作业。整套结构采用三层模座叠装设计，底部模座通过两条平行垫铁架高安装，既预留了出料空间，也适配常规压力机工作台的T型槽安装间距，安装孔位采用对称排布设计，可兼容不同吨位的通用压力机装夹要求，无需额外制作过渡连接板。上模座顶部设置独立模柄，与压力机滑块的模柄孔直接配合，同轴度公差控制在0.02mm以内，避免冲压过程中出现偏载啃模的问题。上下模之间设置独立的导柱导套副（图中未完全展示导柱细节，模座对应位置预留导柱安装孔），

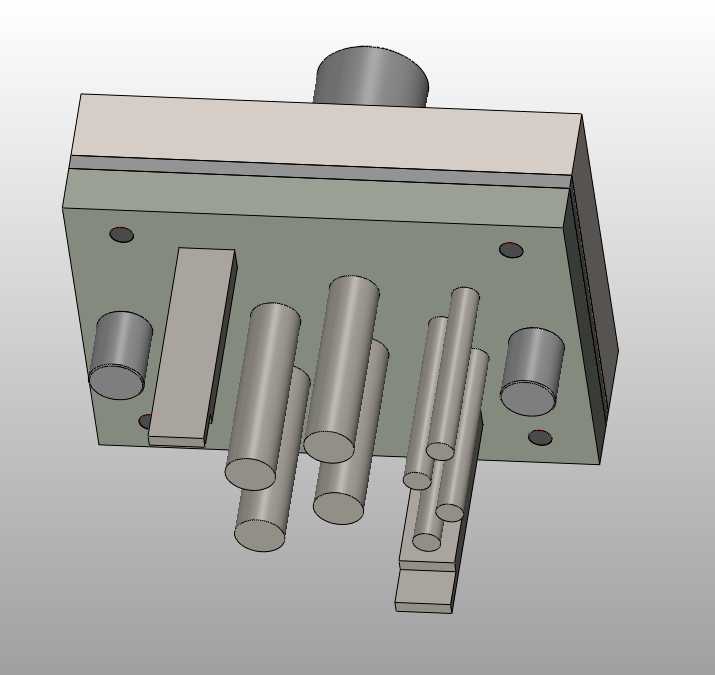

　　合模过程中可保证凸凹模的配合间隙均匀，针对0.1-0.5mm厚度的冷轧钢带、不锈钢带冲制时，可将冲裁断面的毛刺高度控制在0.03mm以内，满足精密垫片的平面度与断面质量要求。模具的送料定位采用侧刃+导正销组合结构，条料沿下模座的导料板送入后，侧刃先冲切条料侧边的定距缺口，每一次冲程完成一个步距的送进定位，导正销在合模前插入预冲的定位孔中，修正送进过程中的位置偏差，保证垫片的内孔与外形轮廓的位置度公差符合设计要求。下模座前端延伸出的承料板可承接冲压完成的成品垫片，配合压缩空气吹料即可实现自动出料，无需人工手动取件，可适配自动化送料线的联机作业需求。模座之间设置的卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，

　　冲压完成后可及时箍住条料从凸模上脱出，避免条料随上模上行带起，保证连续冲压的送进顺畅。整套结构的成型工位整合了冲导正孔、冲外形、落料三个核心工序，条料从一端送入后，经过三次连续冲程即可完成完整垫片的冲制，相比单工序模生产效率提升3倍以上，同时减少了多次定位带来的累积误差，成品尺寸一致性更好。模座本体采用45号钢调质处理，成型凸凹模采用Cr12MoV合金工具钢淬火处理，刃口硬度可达HRC58-62，正常冲压工况下刃口寿命可达10万冲次以上，日常维护仅需定期修磨刃口即可，拆装便捷，无需整体拆解模座即可完成刃口更换作业。
