手摇式机用夹紧虎钳结构设计

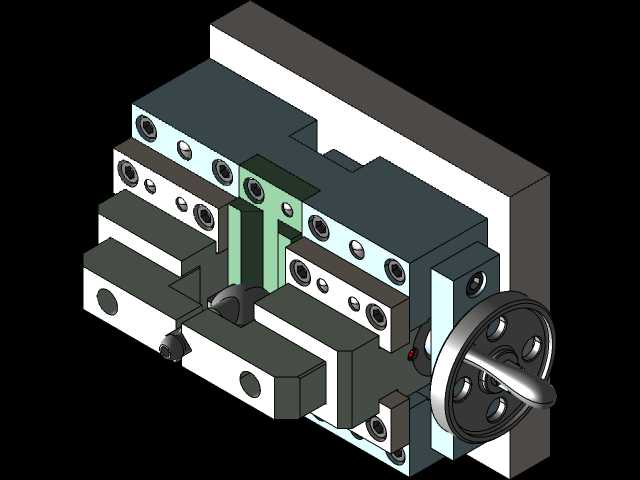

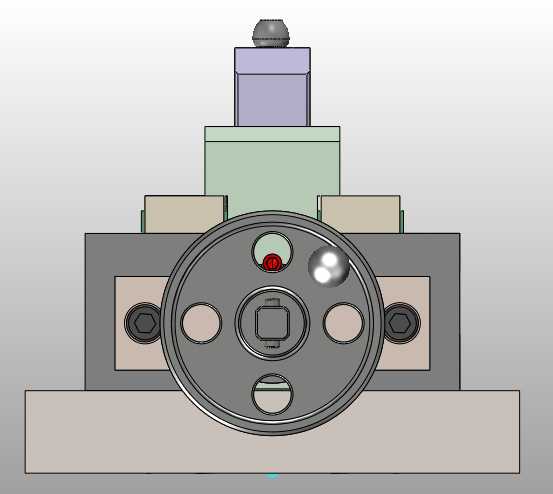

　　这款手动驱动的机用虎钳，是机械加工工位上最常用的装夹定位工装，日常适配铣床、钻床、磨床等常规机加工设备的工作台安装需求，也可在钳工划线、工件修配、小批量零件检测工位作为固定装夹载体使用。从结构布局来看，整体采用分层堆叠式的基座设计，底部为带安装孔的平直安装底座，可通过T型螺栓直接固定在机床工作台的T型槽内，安装边界预留了足够的螺栓穿装空间，不会出现与工作台槽位干涉的问题。中部的钳身主体采用整体式铸铁结构的设计思路，导轨面做了加宽处理，相比普通轻型台虎钳，大幅提升了夹紧过程中的抗偏载能力，装夹不规则异形工件时，不会因为单侧受力出现钳口偏移、工件翘起的问题。传动部分采用梯形丝杠副配合手轮驱动，手轮边缘做了防滑滚花处理，

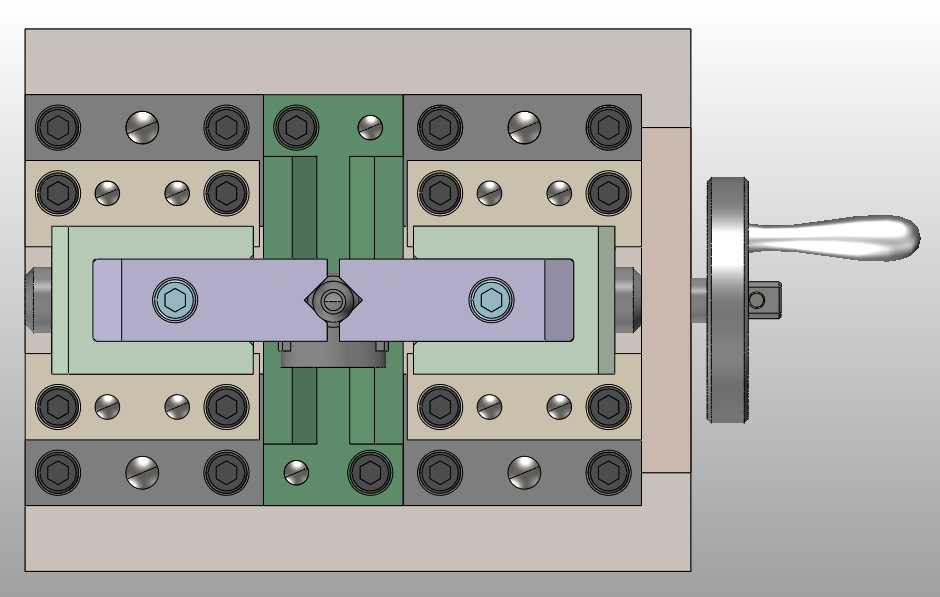

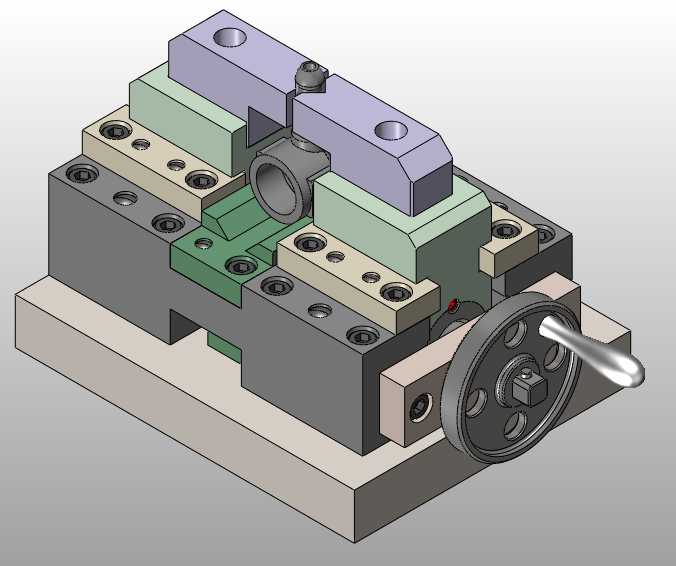

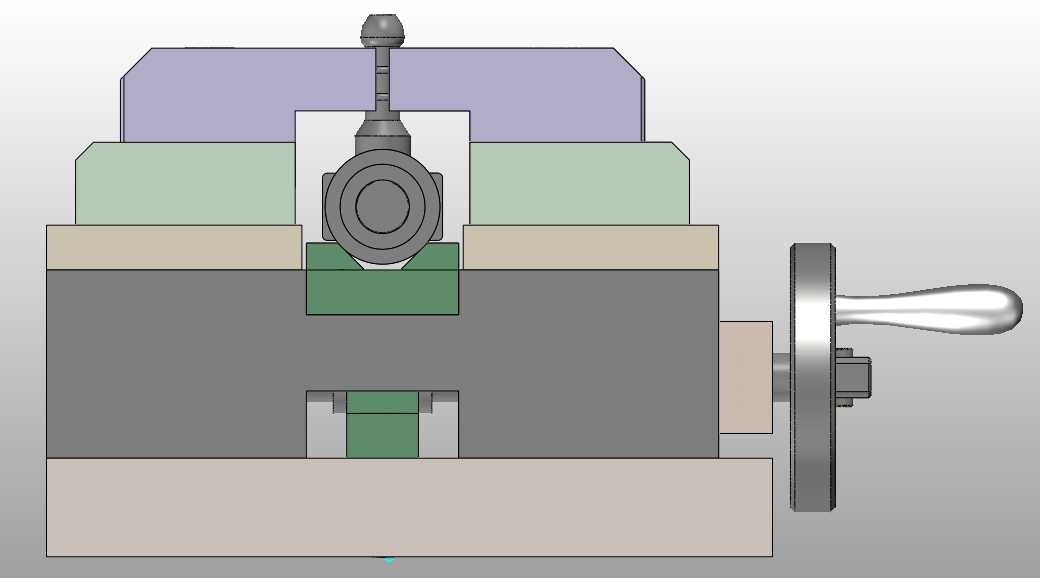

　　摇臂长度经过力矩匹配设计，操作人员单手即可施加足够的夹紧力，不需要额外加力杆就能满足常规钢件、铝件的铣削装夹需求，丝杠尾部设置了轴向限位结构，避免开合过程中丝杠脱出钳身。钳口部分采用可更换式的硬质钳口板，通过内六角螺栓固定在活动钳身与固定钳身上，钳口工作面加工有交叉防滑齿纹，装夹毛坯件时能提供足够的摩擦力，避免切削过程中工件移位；如果需要装夹已加工的光洁表面，也可快速更换为带铜垫或者软质防护层的钳口板，不会夹伤工件已加工面。上方的辅助压块结构是这款虎钳区别于普通平口钳的核心设计，针对轴类、套类零件的装夹场景，上方的可调压块可以配合下部的V型定位槽，对圆柱形工件实现径向与轴向的双重限位，装夹短轴类零件钻径向孔、铣键槽时，

　　不需要额外搭配V型铁就能完成定位，大幅减少工位辅具的准备时间。钳身的导轨配合面设置了可调镶条结构，长期使用出现导轨磨损间隙后，可以通过调整镶条的压紧螺钉重新消除配合间隙，保持钳身移动的直线度，延长工装的整体使用寿命。整体结构没有采用复杂的液压、气动元件，完全依靠机械结构实现夹紧动作，维护成本极低，不存在密封件老化、管路泄漏的问题，适合在无气源、无液压站的普通加工工位长期使用，日常维护只需要定期给丝杠、导轨配合面加注润滑脂即可，不需要复杂的保养流程。从安装尺寸来看，整体底座的安装孔位间距适配大多数中小型机床的工作台槽距，不需要额外制作过渡连接板就能直接安装，钳身的最大开合距离覆盖了常规小零件的装夹尺寸范围，完全满足五金加工、模具修配、教学实训等场景的日常装夹需求。
