冲压工装定位夹紧组合结构设计

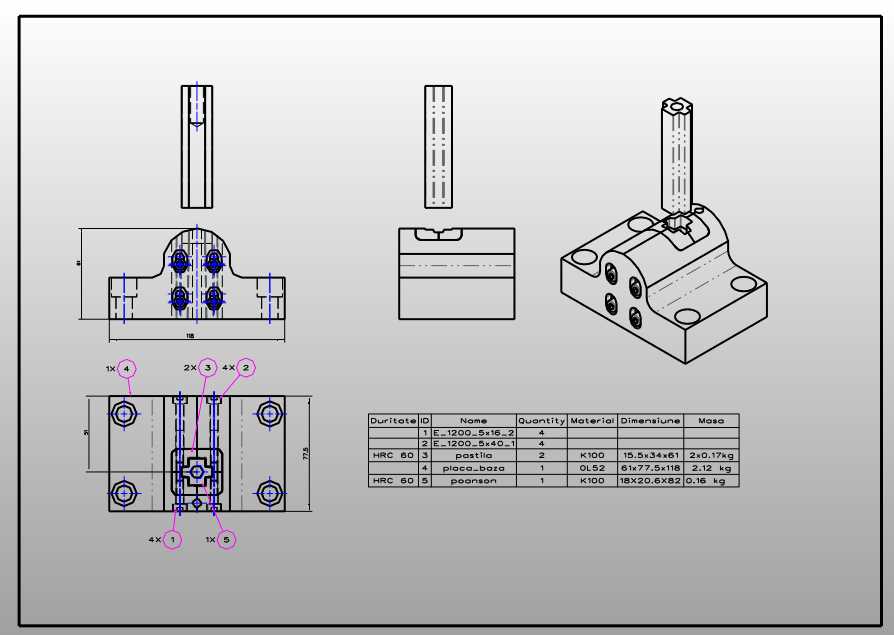

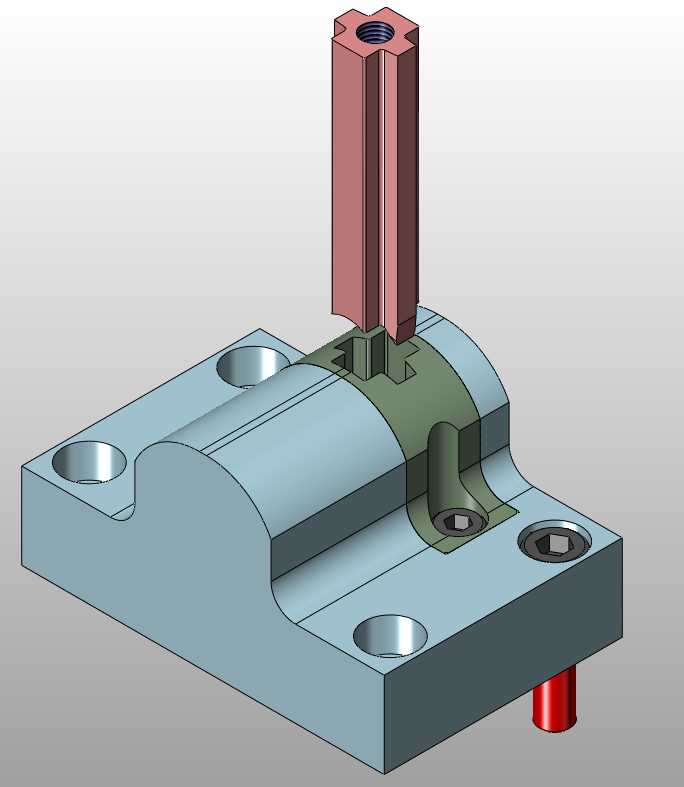

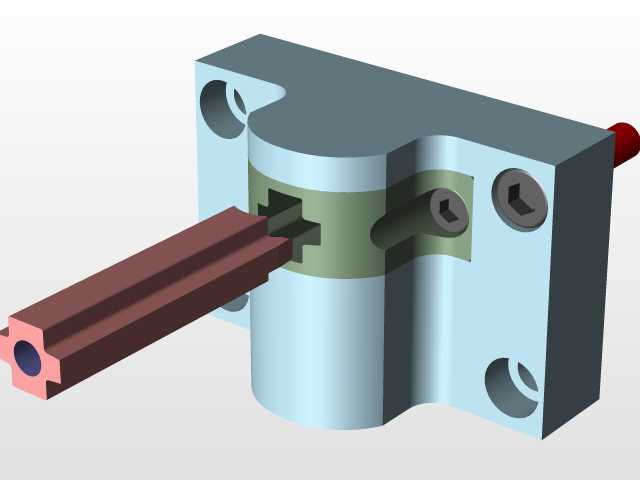

这套结构主要面向薄板类零件的冲压工序定位装夹需求，常见于小型五金件连续冲压工位、单工序冲裁/成型工位的配套工装环节，可直接安装在压力机工作台面，配合冲头完成对薄料的精准冲切、局部成型作业。从结构布局来看，底座采用带圆弧过渡的块状设计，四个角位设置沉头安装孔，可直接通过内六角螺栓固定在设备工作台T型槽或专用工装垫板上，安装孔的孔位公差按照IT7级精度设计，保证重复安装时的位置一致性，避免反复调校的工时浪费。底座上方的弧形支撑面，是为了适配带弧面轮廓的待加工工件，支撑面的表面粗糙度控制在Ra1.6，减少工件放置时的剐蹭，同时保证贴合精度，避免冲压过程中工件出现滑移。中间的橄榄绿色夹紧块采用侧装式锁紧结构，通过两颗内六角螺栓与底座连接，夹紧块的上端开设与冲头导向匹配的卡槽，冲头下行时可顺着卡槽完成精准导向，避免冲头偏载造成的刃口崩损。上方的红棕色冲头连接柄采用带侧槽的柱体结构，侧槽可与压力机滑块的夹爪配合锁紧，顶部的内螺纹孔可接入外接的吹气卸料管路，冲压完成后可通过高压气流将卡在冲头上的料片吹落，无需人工手动取件，降低操作安全风险。底座前端伸出的红色定位销，可穿入待加工工件的预加工工艺孔内，完成工件的初始定位，定位销的伸出长度可根据工件厚度做适配调整，保证不同厚度的料件都能获得稳定的定位基准。整套结构的设计思路围绕冲压工序的快换、稳装、准导向三个核心需求展开，没有冗余的复杂结构，所有易损件都采用模块化设计，冲头、夹紧块、定位销都可单独拆卸更换，日常维护时无需拆解整个底座，大幅缩短工装换型的停机时间。安装边界方面，底座整体长宽尺寸控制在小型压力机的工作台安装范围内，总高度适配常规开式压力机的闭合行程，无需对设备做额外改造即可直接投入使用，夹紧块的开合行程可覆盖0.5-3mm厚度的常见五金冲压板材，适配多数小型冲压件的加工需求。在实际生产场景中，这类工装常搭配条料送料机构使用，定位销可对步进送料的条料做逐次定位，保证每个工位的冲压位置精度控制在0.02mm以内，满足普通五金冲件的尺寸公差要求，冲头与夹紧块的导向配合间隙控制在0.01mm以内，可有效减少冲头的侧向受力，延长冲头的使用寿命。
