桌用夹持式小型台虎钳结构设计

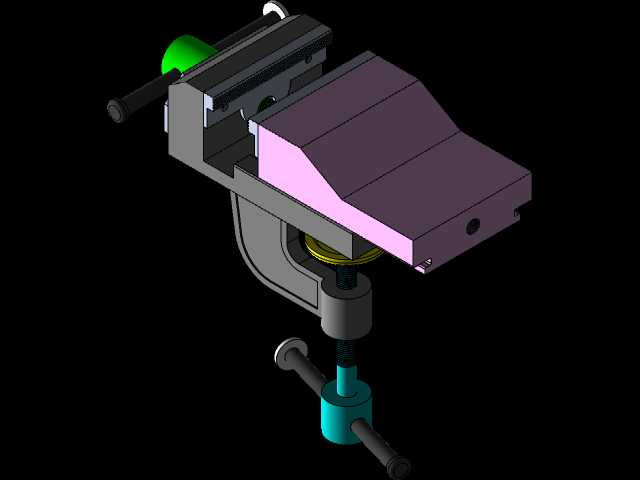

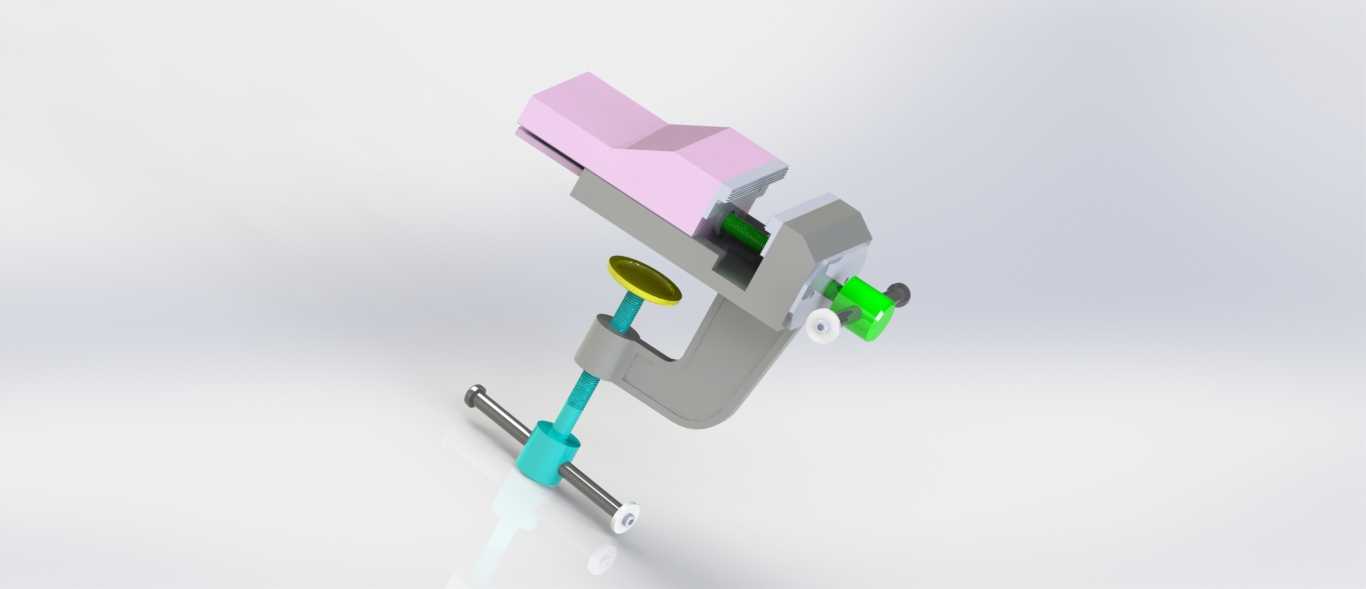

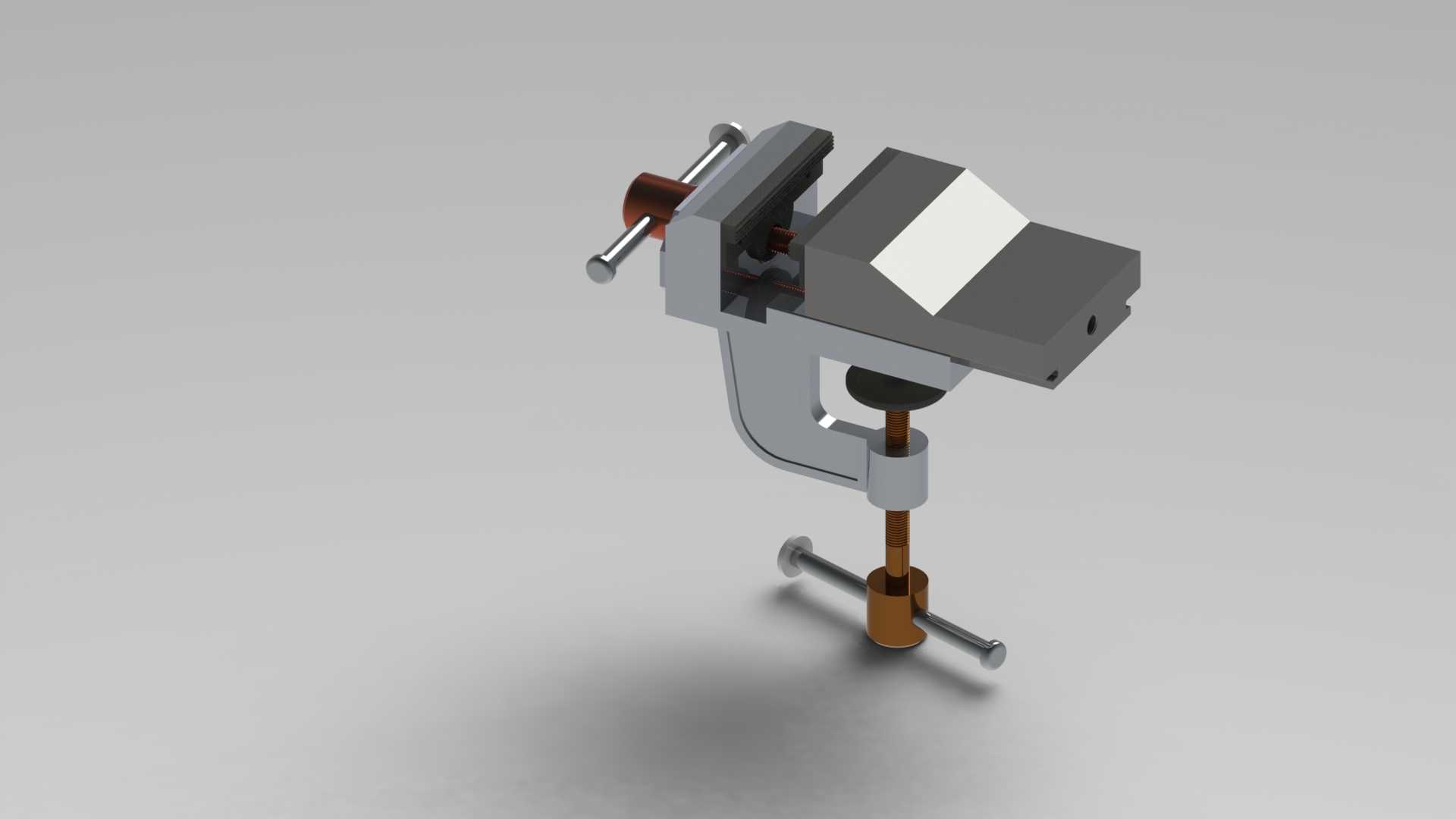

　　这款桌夹式小型虎钳是钳工、模型制作、电子元器件装配场景中常用的手动夹持工装，区别于重型台虎钳的螺栓固定安装形式，它采用夹装式固定结构，可快速固定在不同厚度的工作台边缘，无需在台面上打孔安装，适配临时作业、流动工位以及小型加工场景的夹持需求。从结构设计来看，整体分为固定钳身、活动钳身、夹紧丝杠、桌夹固定机构四个核心部分，固定钳身集成了固定钳口与下方的夹装立柱，活动钳身通过梯形丝杠与固定钳身连接，转动钳身端部的手柄即可带动活动钳身沿导轨方向平移，实现钳口的开合动作，钳口部位预留了防滑齿纹安装位，可根据夹持工件的材质更换不同硬度的钳口垫片，避免夹伤软质工件表面，比如夹持塑料件、木质模型、薄铝件时，可更换橡胶或铜质钳口衬垫，夹持钢材、

　　硬质合金工件时则使用带齿的淬火钢钳口保证夹持摩擦力。桌夹固定机构采用独立的梯形丝杠传动结构，立柱部分穿过工作台边缘的预留空间后，转动下方的T型手柄即可带动底部的压盘向上顶升，配合钳身底部的支撑面将整个虎钳牢牢压在工作台面上，这种固定方式的优势在于安装拆卸效率极高，不需要额外的安装紧固件，同时可适配10mm到60mm厚度的不同台面，不管是木质工作台、钢制钳工台还是临时搭建的复合板台面都能可靠固定，不会出现作业过程中钳身移位的问题。从功能特性上看，这款虎钳的钳口开合行程覆盖小型零件加工的常用尺寸范围，可夹持规则形状的方块、圆柱类工件，也可通过调整夹持角度固定不规则形状的异型零件，钳身主体采用铸铁材质铸造后经时效处理消除内应力，

　　长期使用不会出现钳身变形导致的钳口错位问题，丝杠部位采用梯形螺纹传动，具备自锁特性，夹持工件后不会因为加工过程中的振动导致钳口松动，传动效率适中，手动操作时不需要施加过大的力就能获得足够的夹持力，同时不会因为夹持力过大夹坏薄壁工件。在实际使用场景中，这类小型虎钳常出现在模型制作工作室的手工打磨工位、电子厂的线束焊接工位、五金维修店的小型零件拆装工位，以及家庭DIY作业的手工台面上，相比重型台虎钳它的占用空间更小，整体重量轻便，单人即可完成搬运与安装，不需要占用固定的工作台位置，用完即可拆下收纳，对于空间有限的作业场景十分友好。设计过程中重点考虑了手动操作的人机工程学，钳身端部的操作手柄长度经过优化，

　　转动时的力臂长度适配普通人手的施力范围，既不会因为手柄过短导致夹持力不足，也不会因为手柄过长造成操作时与周边物体干涉，下方桌夹机构的T型手柄同样采用圆滑过渡设计，转动时不会硌手，即使长时间操作调整也不会造成手部不适。导轨部位的配合间隙经过合理设计，活动钳身平移过程中无明显旷量，保证夹持工件时两钳口的平行度，避免工件夹持后出现倾斜，影响后续的打磨、钻孔、装配精度，钳身的活动部位预留了润滑脂加注通道，长期使用后可定期加注润滑脂减小丝杠与导轨的磨损，延长整体使用寿命。整体外形尺寸控制在小型工装的合理范围内，钳身主体长度不超过200mm，最大高度不超过180mm，安装后突出工作台边缘的尺寸不超过100mm，不会过多占用工作台的操作空间，底部压盘的接触面积经过加大设计，夹持时不会在木质或软质台面上留下明显的压痕，同时压盘表面做了防滑纹理处理，即使工作台面存在少量油污也能保证夹持可靠，不会出现打滑松脱的问题。
