板料V形冲压成形有限元分析工装结构

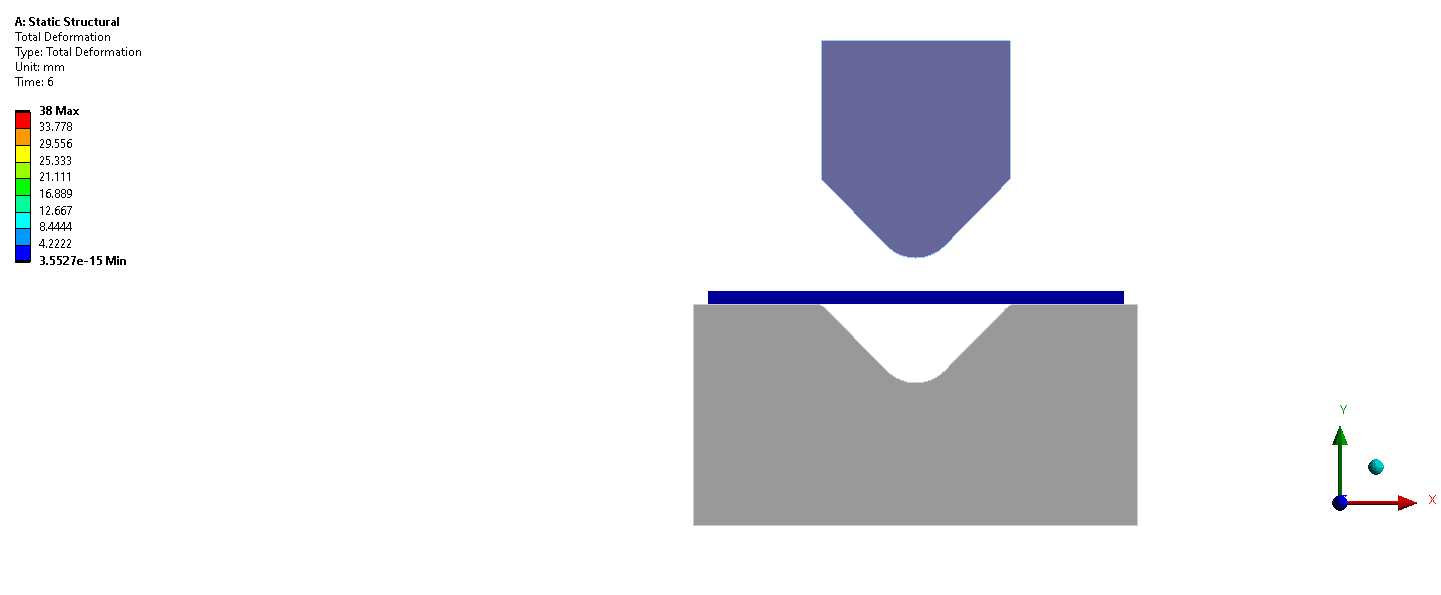

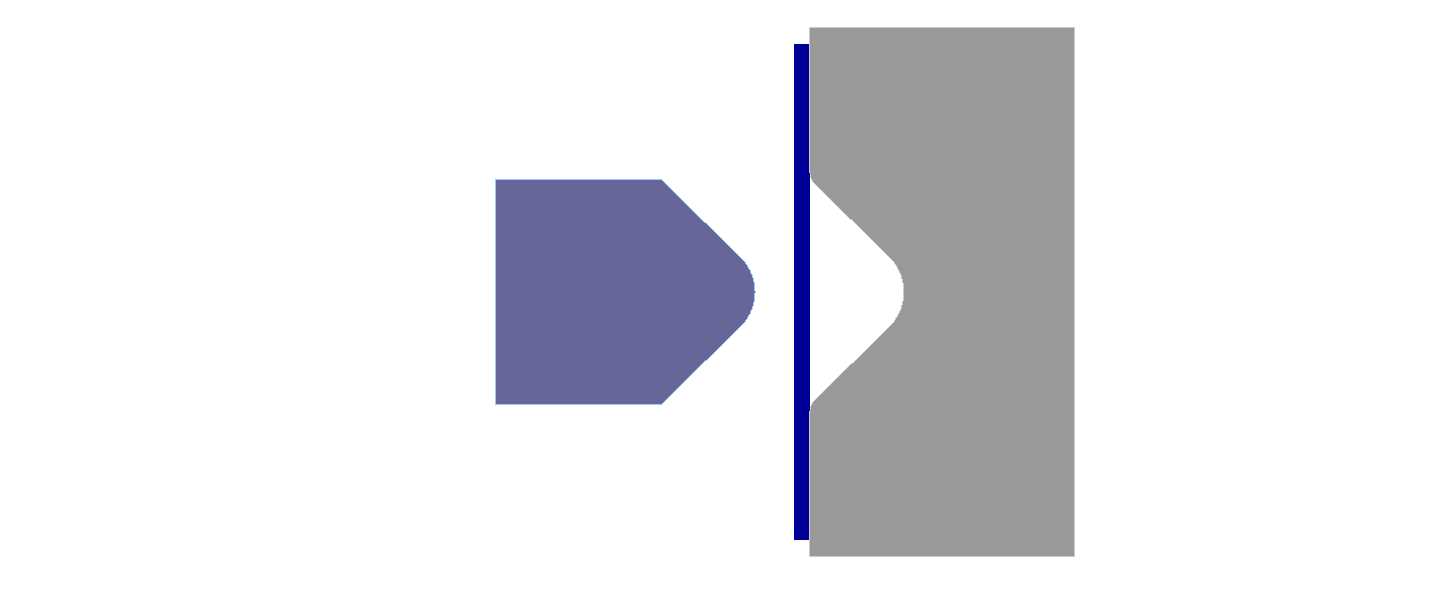

这套板料冲压成形分析结构，主要覆盖家电外壳、汽车覆盖件小曲率V形弯折工序的前期仿真验证场景，日常产线调试阶段，很多工厂会直接开硬模试冲，往往要反复修配3到5次才能消除起皱、回弹超差的问题，这套仿真结构的核心作用，就是在开模前把冲压过程中的应力分布、材料流动趋势全部量化呈现，减少后续现场修模的工作量。整套结构的设计逻辑完全贴合实际冷冲压工序的装配边界，冲头下行行程严格匹配普通开式压力机的滑块行程范围，凹模的安装基面预留了标准T型槽的装夹位置，不需要额外做转接板就能直接固定在常见的压力机工作台上，板料的定位挡块位置按照常规条料送料的步距设置，和现有产线的送料机构适配度很高。从功能特性来看，模型完整还原了冲压接触过程的所有关键接触面，冲头的成形曲面做了连续的圆角过渡，没有尖锐棱边，避免仿真计算中出现应力奇异的问题，凹模的型面和冲头的间隙按照常用冷轧钢板的料厚设置，预留了合理的材料流动空间，不会出现仿真过程中单元穿透的错误。做结构设计的时候，特意把压边圈的压边力作用区域做了拆分，对应实际生产中不同位置的压边力调整需求，仿真时可以单独调整不同区域的压边力参数，验证不同压边条件下的成形效果，比如靠近弯折位置的压边力稍大就能有效抑制板料起皱，外侧压边力稍小可以减少材料拉裂的风险。外形尺寸上，整套工装的闭合高度完全符合常规中小吨位压力机的装模高度范围，上下模座的外形尺寸没有超出工作台的落料孔边界，冲压过程中落下的废料可以直接从落料孔排出，不需要额外增设废料滑槽。板料的尺寸按照常见的条料宽度设置，仿真得到的应力应变结果可以直接映射到实际生产的工艺参数调整中，比如冲头下行速度、压边力大小、润滑条件对应的摩擦系数，都能通过这套模型的仿真结果快速匹配最优参数，不用在现场反复试错。很多刚接触冲压工艺的工程师容易忽略成形过程中的材料回弹问题，这套模型在仿真设置里已经预留了回弹计算的分析步，冲压完成冲头回程后的板料回弹量可以直接输出，方便提前在冲头和凹模的型面上做回弹补偿，把最终成形件的尺寸误差控制在公差范围内。
