球头栏杆连接支撑结构设计方案

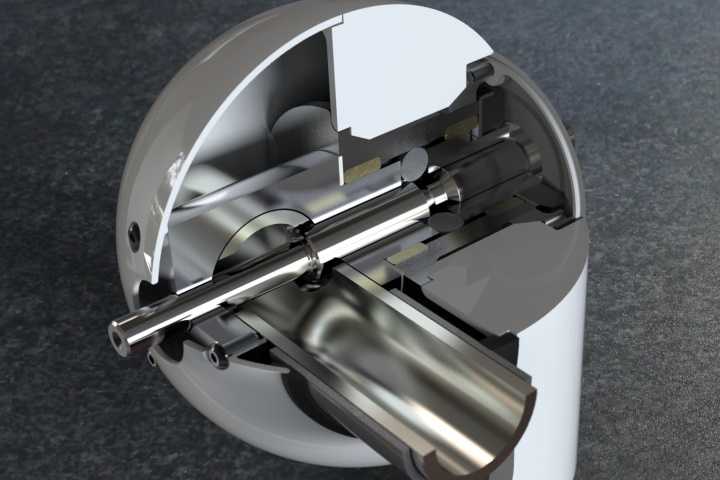

　　这类球头栏杆支撑结构，多应用在工业设备操作平台、市政防护栏、商用设施扶手的转角连接位置，核心作用是实现不同角度栏杆杆件的刚性衔接，同时通过球头的自适应转动特性，补偿安装过程中出现的角度偏差，避免现场安装时因土建或框架施工误差导致的杆件无法对位问题。从结构剖视来看，内部采用了球面配合的锁紧结构，球头端可在一定锥角范围内自由调整角度，调整到位后通过内部的轴向锁紧件实现抱紧固定，不会出现使用过程中角度偏移、杆件松动的问题。设计时首先考虑的是安装边界的适配性，球头外壳的外径控制在常规栏杆扶手的管径匹配范围内，伸出的连接轴径与常用的圆管栏杆内径做过渡配合，不需要额外定制转接件就能直接套入焊接或顶丝固定，降低现场施工的加工难度。

　　结构内部的球面配合面做了足够的接触宽度，保证锁紧后接触面的压应力在金属材料许用范围内，即使在户外承受风载、人员倚靠的侧向载荷时，也不会出现球面压溃、连接失效的情况。连接轴的内部做了中空减重设计，在保证抗弯、抗扭截面系数满足载荷要求的前提下，尽可能降低构件自身重量，减少整体栏杆系统的承重负担，同时中空结构也方便穿装照明线路或者防盗刺丝的固定拉索，拓展构件的附加功能。球头外壳的端部做了圆弧过渡处理，没有尖锐棱角，符合防护设施的安全设计要求，外壳与连接轴的配合位置预留了密封胶圈的安装槽，户外使用时可以加装密封圈阻挡雨水、灰尘进入球面配合面，避免长期使用后出现锈蚀卡滞，后期维护调整角度时不需要暴力拆解。在安装尺寸的设定上，

　　连接轴的插入深度做了明确的限位台阶，现场安装时只要将栏杆管顶到台阶位置就能保证足够的配合长度，不需要施工人员反复测量插入尺寸，有效降低现场安装的出错概率。球面的转动角度范围覆盖了常用的栏杆转角区间，无论是水平方向的转弯还是垂直方向的坡度衔接，都能通过球头的转动实现平顺对接，不需要额外切割定制角度的弯头，减少现场的切割、焊接工作量，也能让栏杆的衔接线条更流畅，没有突兀的折角。内部锁紧件的操作位置设置在构件的隐蔽侧，安装调整完成后锁紧操作不会破坏构件的外观完整性，同时锁紧力通过轴向施压转化为球面的均匀抱紧力，不会出现局部应力集中导致的球头变形，长期使用后如果需要调整栏杆角度，只需要松开锁紧件就能重新转动调整，不需要整体更换构件。
