CR500越野摩托车发动机离合器外盖结构

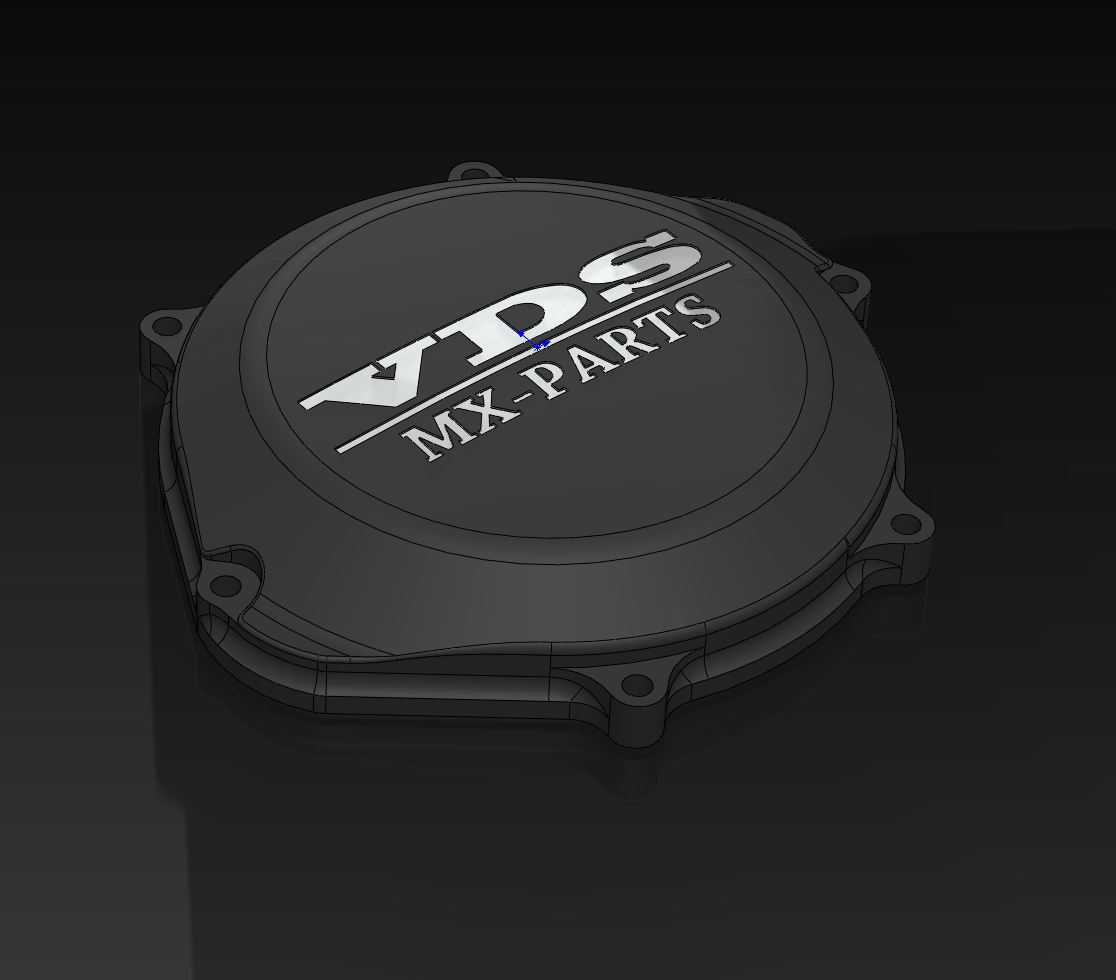

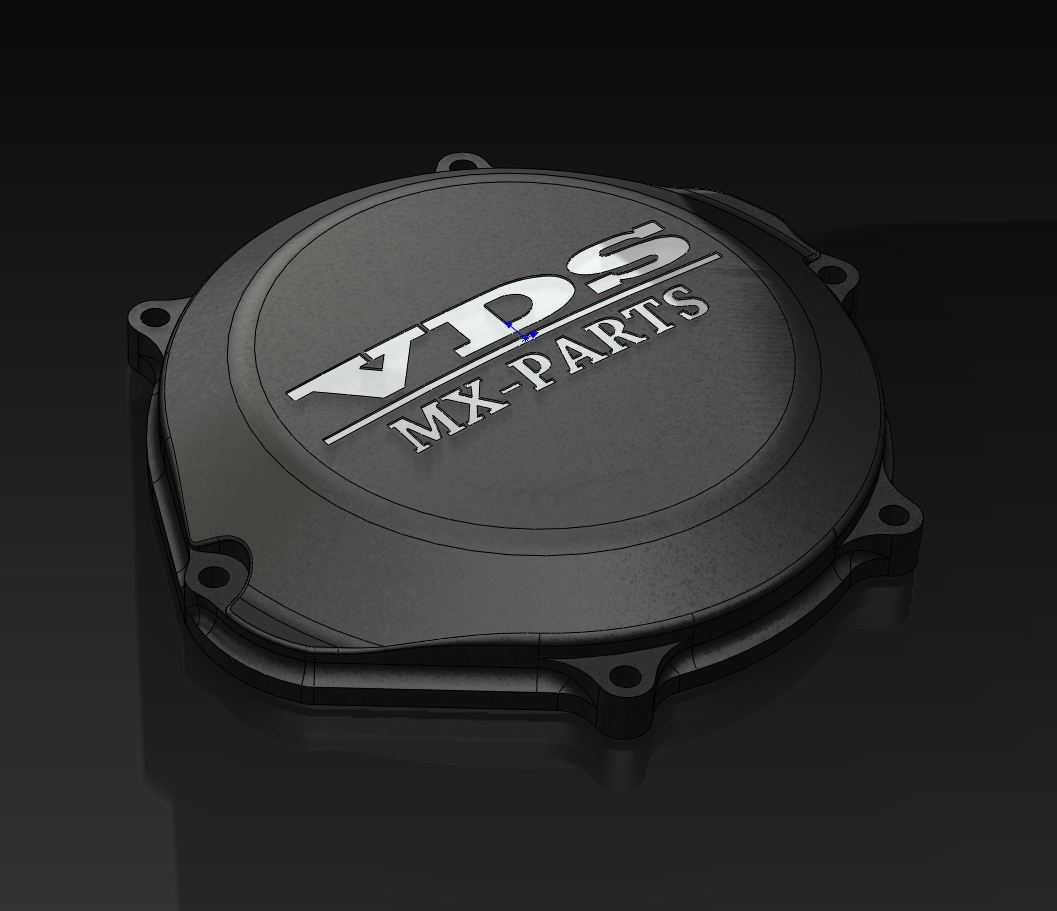

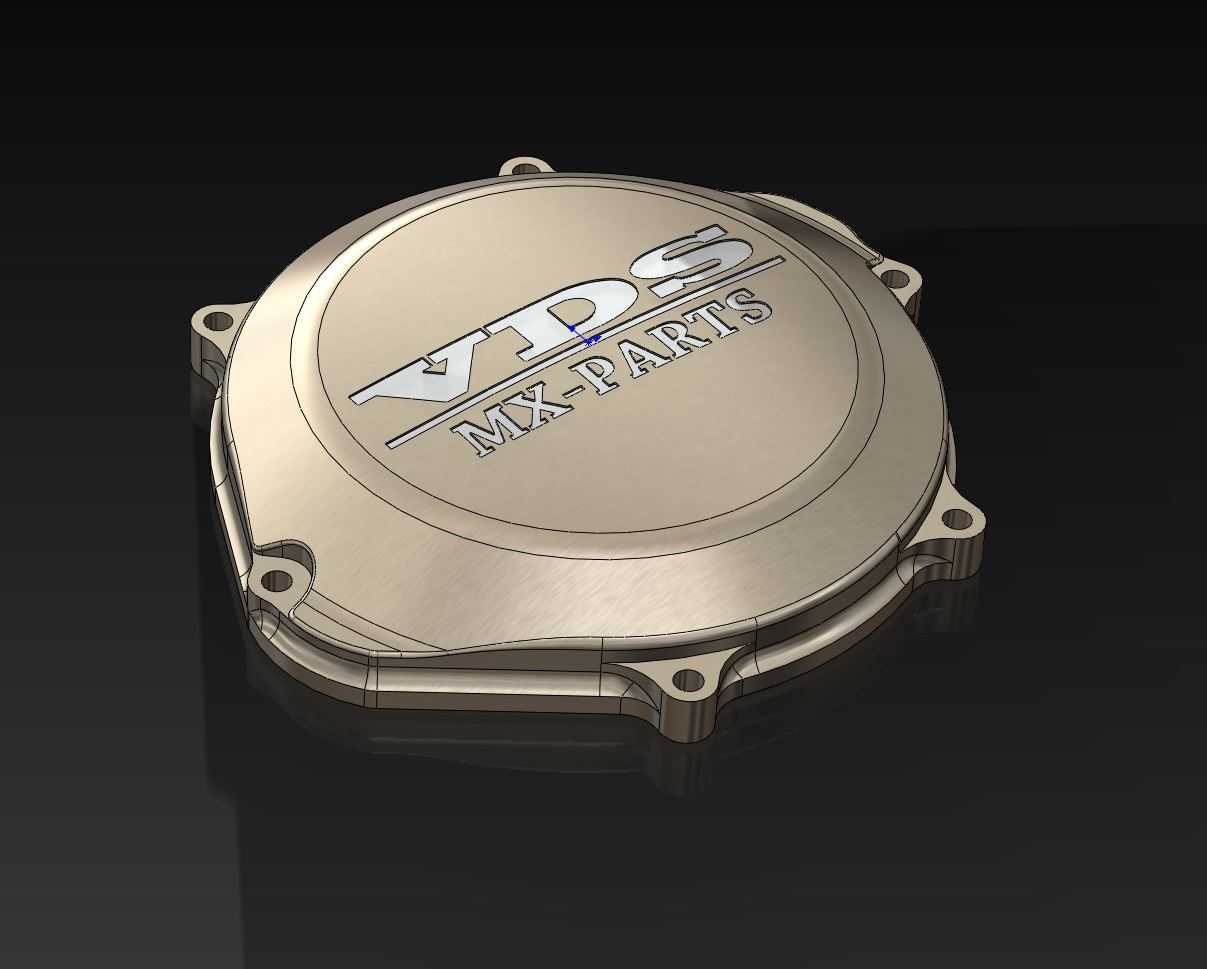

这款离合器外盖是适配大排量越野摩托车动力单元的外侧防护构件，主要应用在非铺装路面骑行的越野赛事、林道穿越场景下的CR500单缸发动机上，安装位置处于发动机曲轴箱右侧输出端，直接覆盖离合器总成的外侧腔体，是动力舱外侧的核心防护与密封构件。从实际使用场景来看，越野骑行过程中车轮带起的碎石、泥块、积水会持续冲击发动机侧部，这款外盖首先承担物理防护作用，避免外露的离合器压盘、弹簧、摩擦片组件被硬物撞击变形，同时配合密封垫片封堵离合器腔的润滑油，防止高负荷工况下机油渗漏，也阻挡外界泥沙进入腔体内造成摩擦片异常磨损。设计上采用了多安装耳的均布布局，六个带螺栓过孔的固定耳沿着盖体圆周方向分布，每个安装耳的贴合面都做了平面度公差控制，装配时能和曲轴箱结合面完全贴合，避免局部应力集中导致的密封失效，同时安装耳的位置完全匹配CR500发动机箱体的原有螺纹孔位，不需要额外做改装加工就能直接对位安装。盖体主体采用了阶梯式的圆弧造型，中部凸起的腔体预留了足够的离合器总成避让空间，不会和高速旋转的离合器压盘、离合大鼓发生运动干涉，外侧表面做了加强筋结构沿着径向分布，在不额外增加壳体厚度的前提下提升了整体抗冲击强度，即使骑行中发生侧滑，盖体和地面摩擦接触时也不容易出现开裂破损。表面的标识区域做了下沉式的凹槽设计，标识嵌入后不会因为外部摩擦出现磨损脱落，同时盖体下部预留了和箱体密封胶条匹配的卡槽，装配时胶条嵌入卡槽后能形成双层密封结构，在发动机高转速运行、腔体内部温度升高产生内压的情况下，也能保证密封可靠性。安装边界方面，盖体的整体外轮廓直径控制在离合器总成最大旋转直径外12mm的范围，不会超出发动机侧部的整体宽度，避免越野骑行中突出的部分被障碍物剐蹭，所有安装孔的位置度公差控制在0.1mm以内，装配时螺栓能顺畅穿入，不会出现强行对位导致的壳体应力变形，盖体内侧的深度经过精准测算，既保证离合器组件有足够的运行空间，也不会因为腔体过大导致润滑油加注量超出设计标准，影响离合器的结合与分离手感。
