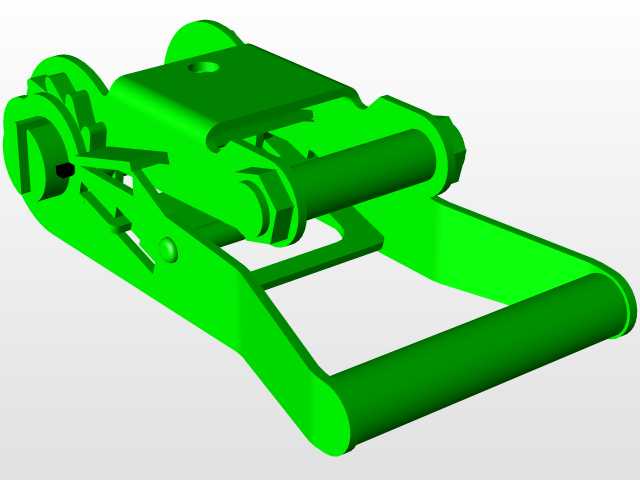

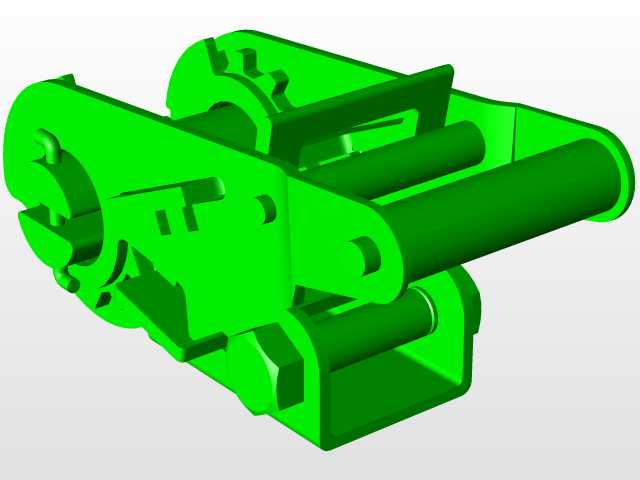

杠杆式拉紧锁扣机械结构设计

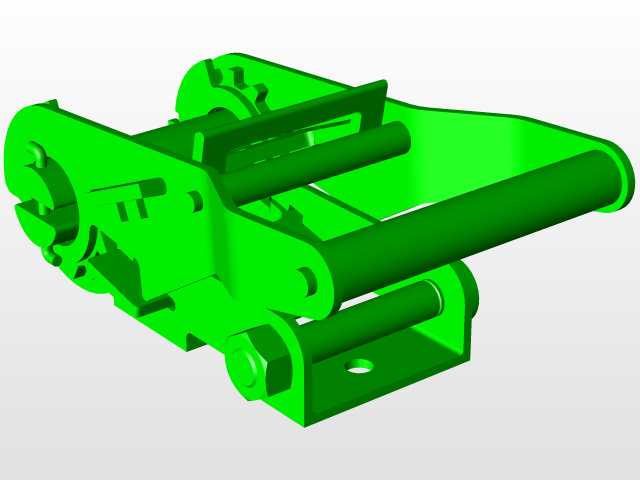

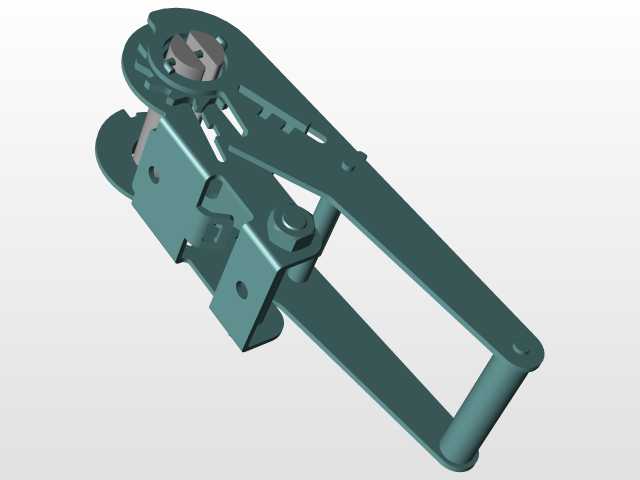

　　这类杠杆式拉紧锁扣常应用在工业箱体舱门、工装夹具快锁、物流周转箱封固、小型设备检修门的快速开合场景中，核心作用是通过杠杆力臂放大原理，实现被连接件之间的预紧压合，相比螺纹紧固结构，它不需要额外工具就能完成开合操作，单次锁止或解锁的动作耗时不超过两秒，非常适合需要频繁开启、重复启闭的连接部位。从结构设计逻辑来看，整个构件采用分体冲压钣金加销轴铰接的组合方案，长力臂手柄作为手动施力端，在扳动过程中会带动内部的锁钩件绕固定销轴转动，当手柄越过结构死点位置后，锁扣会进入自锁状态，即便承受一定的振动载荷也不会意外松脱，这种过死点锁止的设计，不需要额外增加弹簧或者防松零件就能保持可靠的锁止力，整体零件数量少，装配工序简单，适合批量冲压生产。

　　构件的安装端采用带安装孔的折弯支座结构，两个固定孔的孔位间距适配常规的工业铝型材、钣金箱体的安装孔距标准，安装时只需要通过螺栓将支座固定在被连接件的一侧，配套的锁钩固定座安装在对侧，调整好锁止行程后就能投入使用，不需要复杂的对位调试。锁止状态下，整个手柄会贴合在安装基体表面，不会有突出的尖锐棱角，避免现场操作人员剐蹭受伤，手柄末端的折弯框型结构，既可以作为手动扳动的施力握持位，也可以额外加装铅封、挂锁，实现锁止后的防误开功能。从受力角度分析，长力臂的设计让操作人员只需要施加很小的扳动力，就能在锁钩位置产生数百牛的拉紧力，足够满足常规舱门密封、工件夹紧的预紧力需求，铰接位置的销轴采用间隙配合，长期使用过程中即便出现轻微磨损，

　　也可以通过调整锁钩的固定位置补偿磨损量，延长整个构件的使用寿命。所有钣金件的折弯圆角都做了工艺处理，避免应力集中导致的零件断裂，板厚选型兼顾了结构强度和整体重量，不会因为过重增加安装负担，也不会因为板厚不足导致锁止时出现结构变形。
