V10引擎配套互感器框电气组件

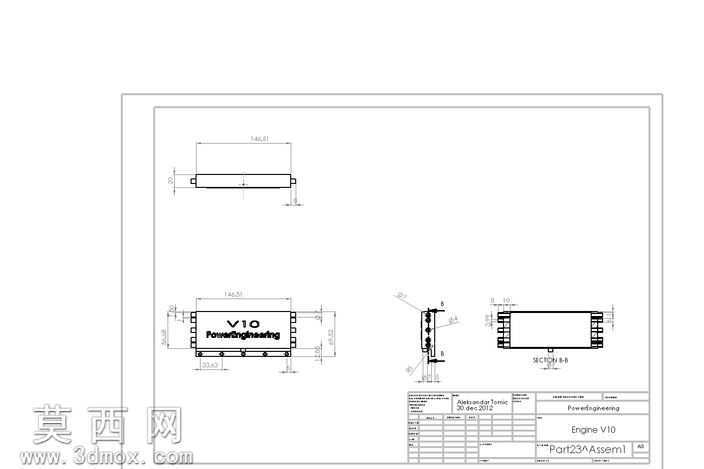

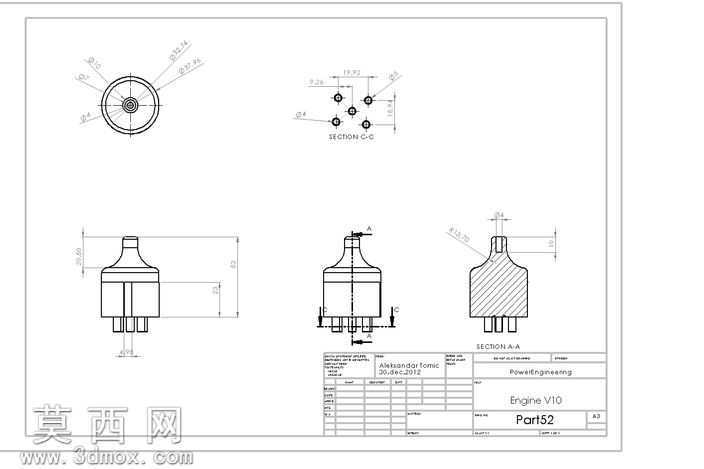

本模型为V10引擎项目的电气部分配套组件，包含互感器框与配套接插部件，建模过程依托三维参数化设计逻辑完成，首先针对引擎舱内的安装空间进行尺寸校核，确定互感器框的整体长宽高参数，框体表面设计有菱形防滑纹理，既提升部件的外观质感，也能在安装检修时增加摩擦力，避免操作打滑。框体侧边预留多组接插端口，端口的内径、卡位凸台均按照电气接插件的通用标准进行参数化绘制，确保虚拟装配时能够与对应线束接头实现精准对位，不存在干涉错位问题。配套的接插部件采用锥度引导结构设计，接头端部做圆弧过渡处理，方便安装时快速对准插孔，接头尾部的出线位置做加厚补强设计，模拟真实部件的防弯折结构，还原实际使用中线材固定的结构特性。材质渲染阶段，框体部分采用哑光阻燃工程塑料材质，调整材质的粗糙度参数至0.75，还原工程塑料表面的细微磨砂质感，同时添加轻微的颗粒纹理贴图，避免材质表现过于光滑失真；接插部件采用同系列耐温工程塑料，在接头的金属插针位置赋予哑光金属材质，调整金属的反射强度至0.3，模拟镀锡铜插针的真实金属质感，不会出现过度反光的塑料感问题。结构设计上，互感器框背部预留了三组安装固定柱，固定柱的孔径、沉头深度均按照常用的引擎舱固定螺栓规格设计，确保模型能够直接适配通用的引擎安装位，接插部件与框体的对接位置设计有防呆卡扣，卡扣的倾斜角度、卡合深度经过反复调整，既保证卡合后的结构稳定性，也还原真实部件拆卸时的合理阻尼感。整体建模过程严格遵循真实电气部件的设计规范，所有结构细节均参考V10引擎实际电气部件的布局逻辑，没有添加冗余的装饰性结构，每个凸起、开孔、卡位都具备对应的实际功能意义，能够直观展现V10引擎电气部分互感器组件的完整结构形态，可用于引擎结构教学、装配演示、改装方案验证等场景。
