V12直列发动机曲轴箱三维结构设计

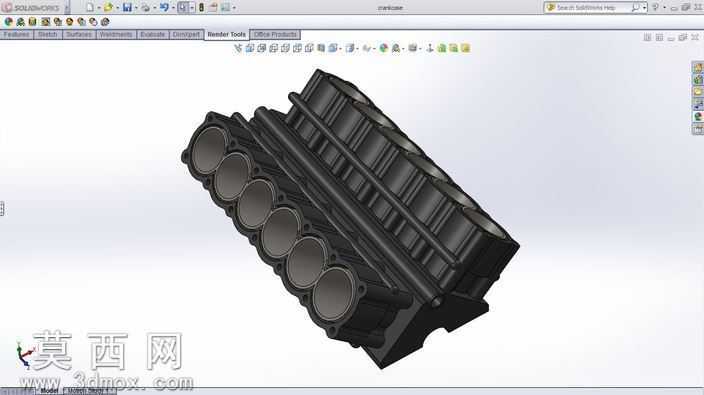

本作品为V12直列内燃机曲轴箱三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体布局基准搭建，再逐步拆分细化各结构特征，保证各部分尺寸配合精度符合内燃机装配要求。建模阶段首先确定曲轴箱的整体轮廓基准，以直列十二缸的排布间距为核心参数，确定缸孔中心距、曲轴安装轴线位置、箱体壁厚等核心尺寸，所有特征均采用参数化草图驱动，便于后续根据排量需求调整缸径、行程等参数。模型完整还原了曲轴箱的主体结构：上部为整齐排布的十二个气缸安装座，缸孔内壁做了适配缸套安装的台阶特征，缸体外侧设计有纵横交错的加强筋结构，既保证箱体整体刚性，又能合理控制铸件壁厚，避免铸造过程中出现缩松缺陷；下部为曲轴安装腔室，预留了主轴承座的安装定位面，各轴承座位置设置了加强连接结构，可承受曲轴运转过程中传递的交变冲击载荷。箱体侧面设计了润滑油道的预留通道、附件安装定位凸台，以及冷却水套的腔体结构，水套走向围绕各缸孔周边布置，可保证发动机工作过程中各缸冷却均匀。渲染阶段采用金属铸件材质，还原铸铁缸体的哑光金属质感，对安装配合面做了精加工面的质感区分，通过环境光影调整突出箱体的结构层次，清晰展现各加强筋、安装孔、腔体的结构关系。整个模型严格遵循内燃机曲轴箱的实际生产结构逻辑，所有安装孔位、连接结构、腔体布局均符合真实V12发动机曲轴箱的设计规范，无冗余特征，各部分壁厚均匀，过渡圆角处理符合铸造工艺要求，既可以作为内燃机结构教学的演示模型，也可用于后续动力系统的虚拟装配、运动仿真分析，为发动机整体设计提供基础的箱体部件支撑。
