汽车悬挂系统减震支柱结构设计

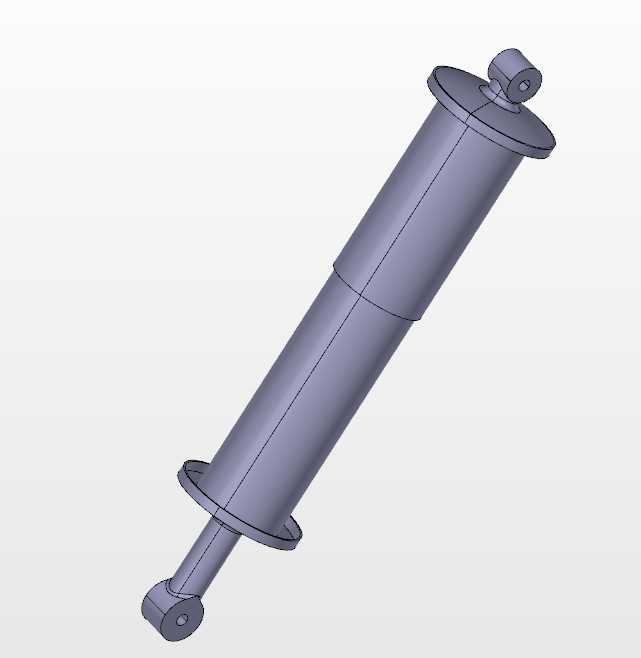

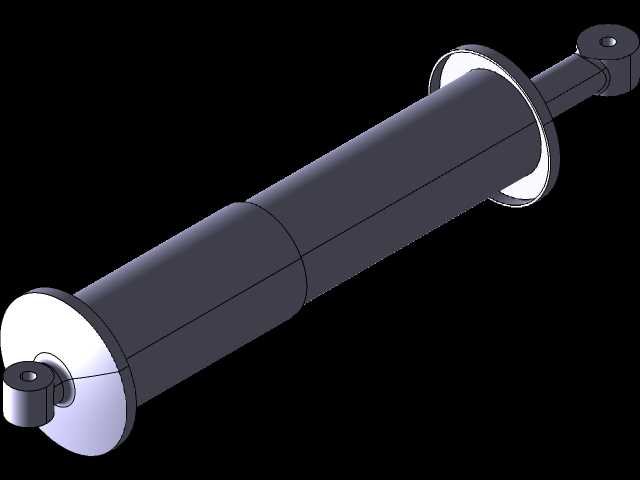

　　在乘用车辆与商用车辆的底盘行走系统中，悬挂减震部件是衔接车架与行走轮系的核心受力构件，直接决定车辆行驶过程中的滤震表现、操控稳定性以及轮系接地附着力。本次呈现的悬挂系统减震支柱，采用筒式阻尼结构设计，整体为同轴伸缩式布局，上下两端均配置铰接式安装吊耳结构，可适配麦弗逊式或拖拽臂式悬挂的安装点位，在车辆行驶过程中承接路面传递的垂直方向冲击载荷，通过内部阻尼介质的流动耗散震动能量，避免车架直接承受刚性冲击，同时抑制悬挂弹簧的多余往复弹跳，保障车身姿态平稳。从结构设计逻辑来看，该支柱主体采用等径缸筒搭配伸缩式活塞杆的布局，缸筒外壁设置两处环形限位凸缘，用于匹配悬挂弹簧的安装定位，凸缘的端面平面度与同轴度公差控制在0.1mm以内，

　　可保证弹簧受力均匀，避免偏磨导致的寿命衰减。上下吊耳采用通孔铰接结构，孔位加工精度满足衬套压装要求，铰接轴线与支柱主体轴线保持垂直，可在车辆转向、侧倾时适配小角度的摆幅变化，避免结构出现卡滞或附加应力。安装边界方面，该支柱完全伸展状态下的总长度适配常规紧凑型乘用车的轮拱空间，压缩行程预留足够的缓冲余量，最小安装长度可满足悬挂极限跳动时的避让需求，不会与轮拱内衬、转向拉杆等周边部件发生运动干涉。在实际装车场景中，这类筒式减震支柱可单独作为阻尼元件搭配螺旋弹簧使用，也可集成弹簧座、缓冲块、防尘罩等附件形成总成部件，适配不同级别车型的底盘调校需求，结构设计上充分考虑了日常行驶中的交变载荷工况，缸筒壁厚满足径向受力强度要求，

　　活塞杆表面做硬化处理，可耐受长期往复伸缩带来的摩擦损耗，铰接部位的结构设计也预留了衬套更换的操作空间，降低后期维护的拆装难度。建模过程中严格遵循实车装配的尺寸链要求，各部件的配合公差、运动行程均按照实际工程参数设定，可直接用于底盘结构匹配验证、悬挂运动仿真分析，也可作为相关部件选型设计的参考基准，帮助结构设计人员快速完成悬挂系统的布局校核，减少前期方案验证的重复建模工作量。
