标准钢轨断面结构三维设计模型

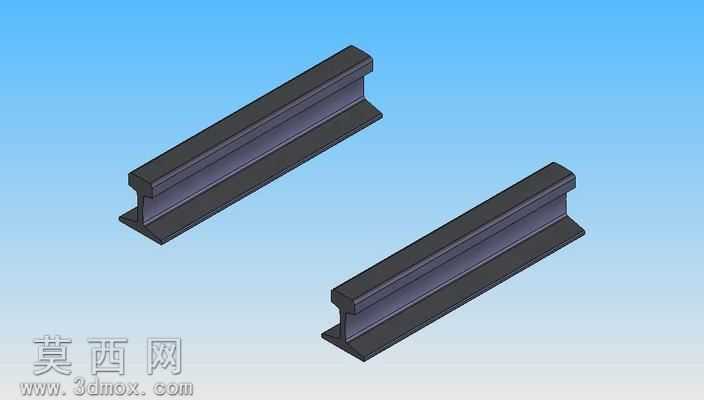

本模型为标准铁路钢轨的三维结构设计成果，采用SolidWorks软件完成全参数化建模，完整还原了热轧钢轨的工字形断面特征与标准长度段的实体结构。建模过程中首先依据铁路钢轨的通用断面尺寸规范绘制二维草图，精准勾勒轨头、轨腰、轨底三个核心功能段的轮廓：轨头部分设计为带圆弧过渡的饱满轮廓，匹配列车车轮的踏面接触需求，预留了轮轨接触的合理曲面弧度；轨腰部分采用等厚度过渡的薄壁结构，连接轨头与轨底，兼顾竖向承载能力与结构轻量化需求；轨底部分设计为宽幅平底结构，保障钢轨铺设时与轨枕的接触稳定性，分散上部传递的载荷。完成草图绘制后通过拉伸凸台命令生成单根钢轨的基础实体，对所有棱边位置添加符合工业制造规范的圆角特征，避免应力集中问题，还原真实热轧钢轨的工艺特征。材质设置阶段为模型赋予深色热轧钢材材质，调整金属粗糙度与反光参数，模拟钢轨出厂时的氧化层表面质感，同时对轨头接触区域做轻微的材质差异化处理，体现长期轮轨摩擦后的表面特性。渲染环节采用浅蓝色渐变背景突出金属构件的轮廓质感，添加柔和的环境光与定向光源，清晰展现钢轨断面的结构层次与立体形态，双根钢轨的排布方式也还原了铁路线路的双轨铺设逻辑，直观呈现轨道的基础布局形态。设计过程中严格遵循钢轨的结构力学逻辑，各部分尺寸比例符合通用铁路轨道的设计规范，可用于轨道交通结构教学、铁路场景搭建、轨道相关机械设计的参考构件，模型结构完整无破面，特征参数可编辑，能够支持后续的结构受力仿真、装配适配等拓展设计工作。
