3.8公斤级垂直起降固定翼无人机结构设计

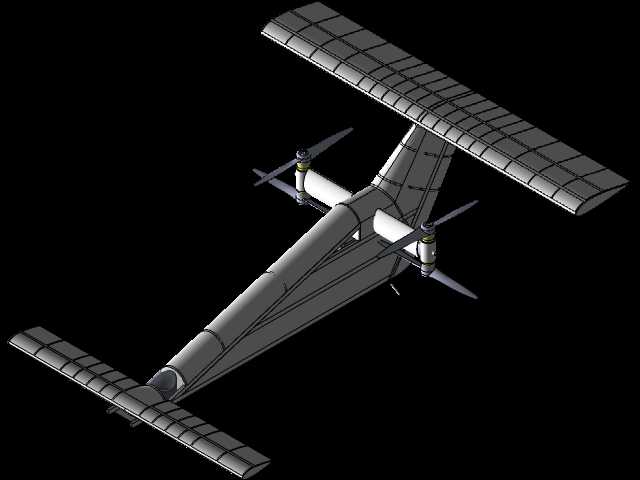

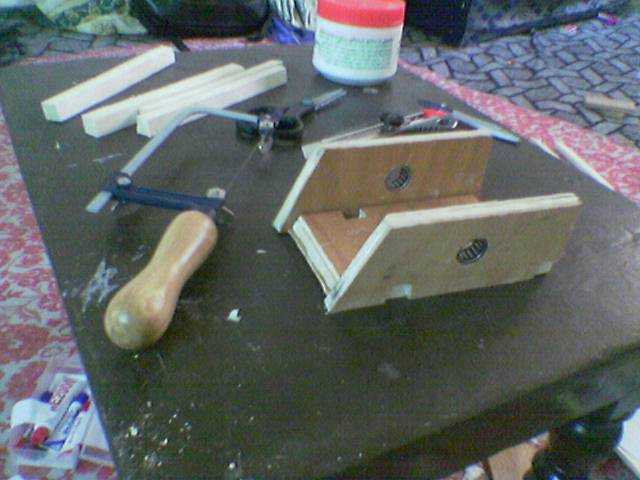

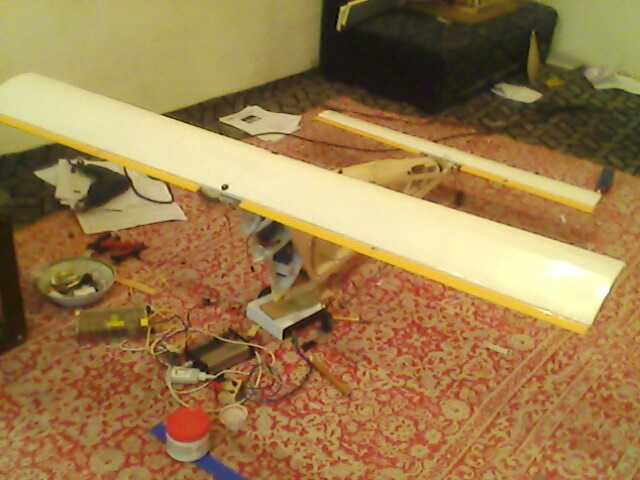

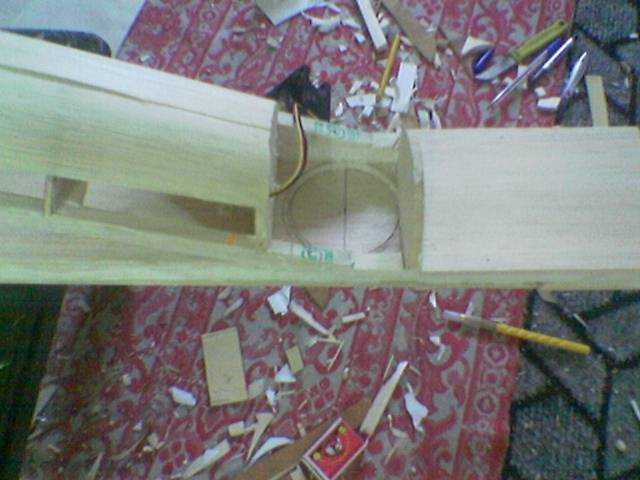

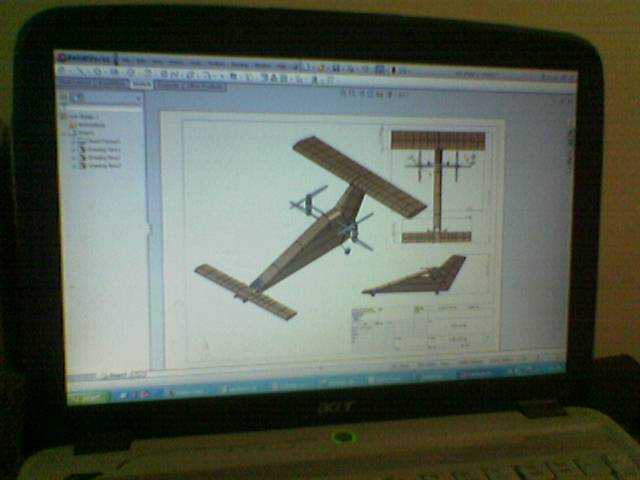

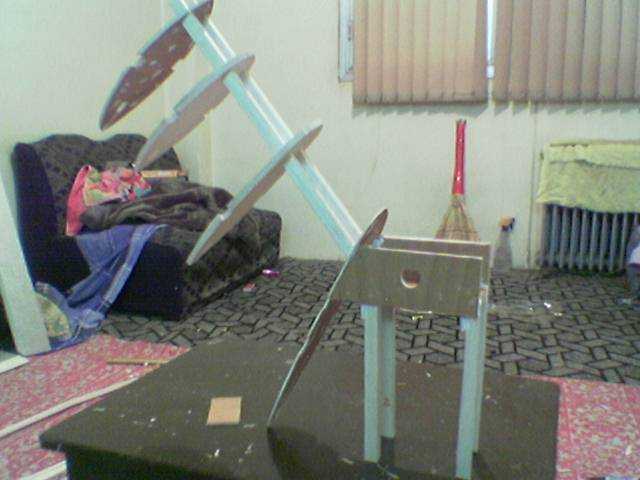

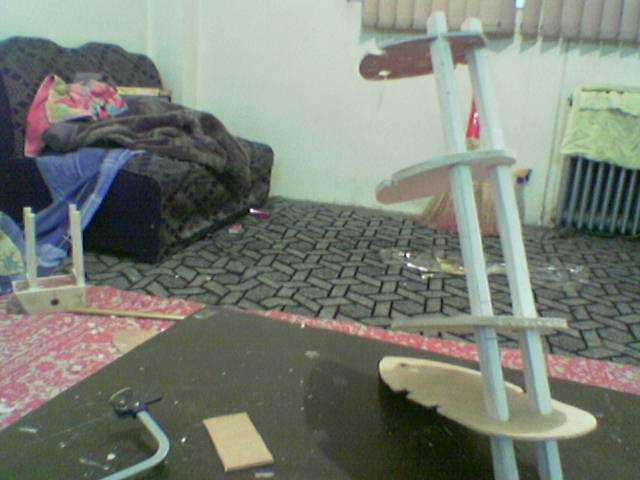

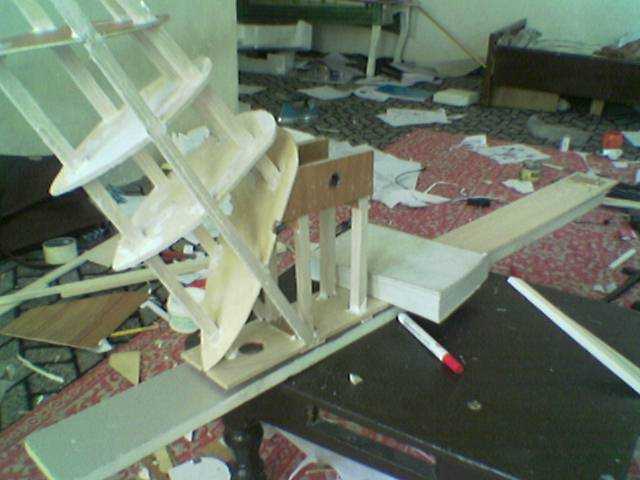

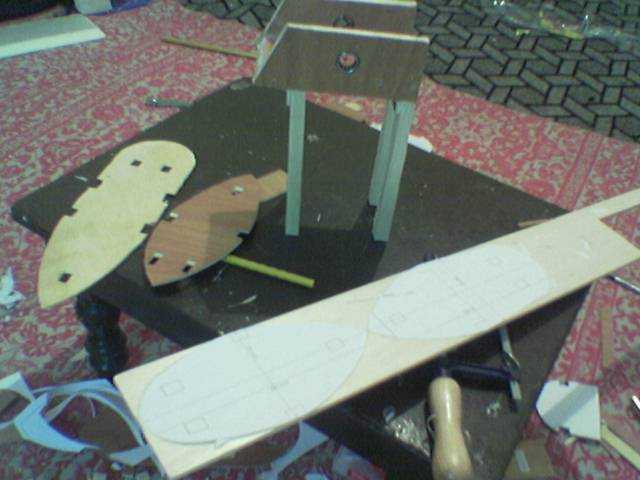

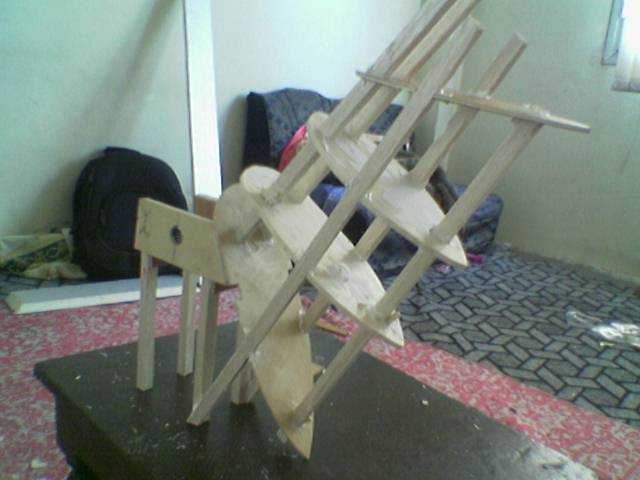

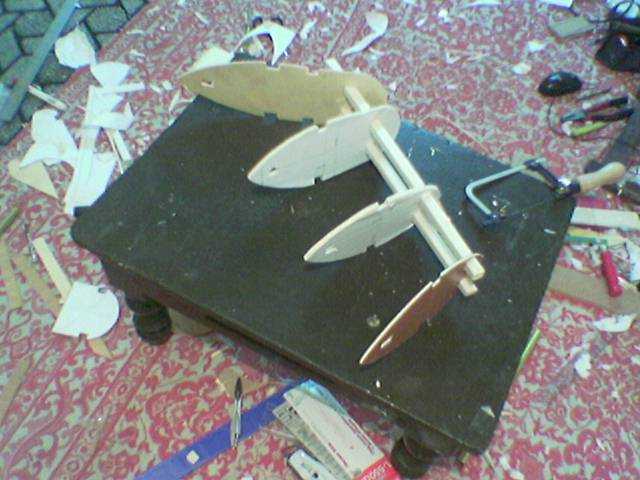

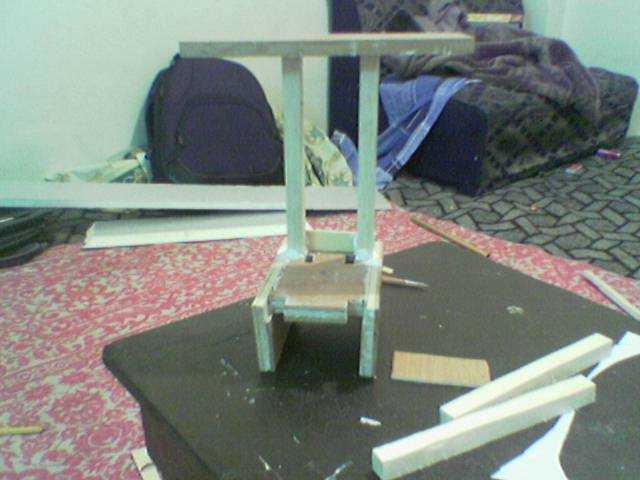

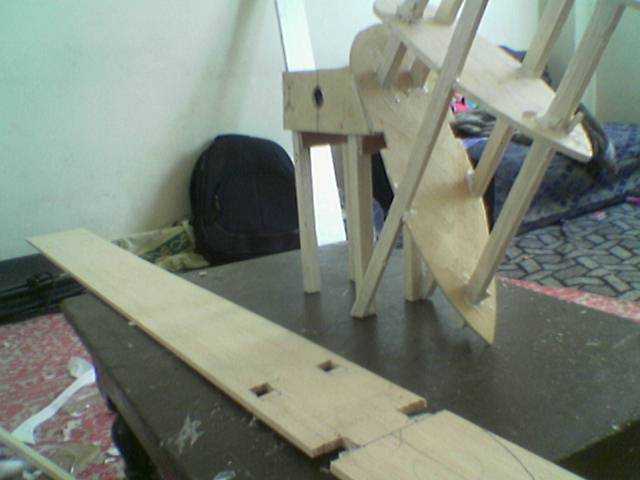

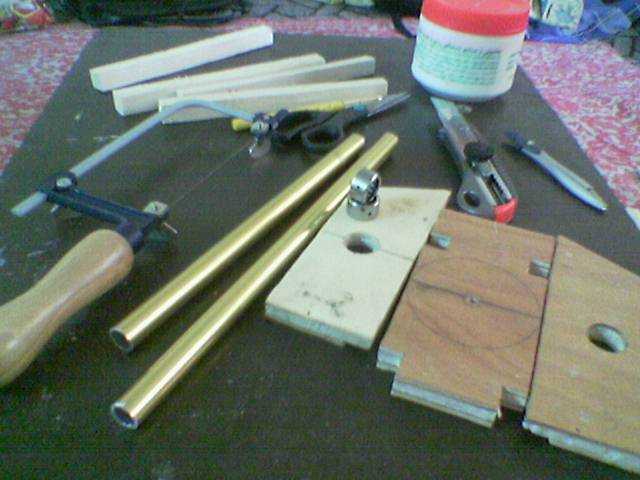

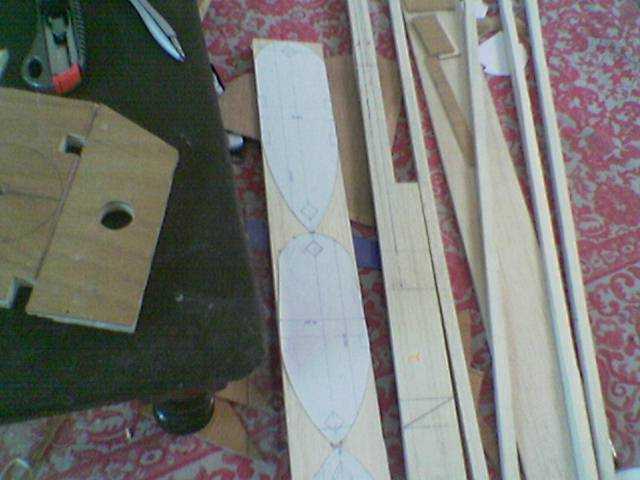

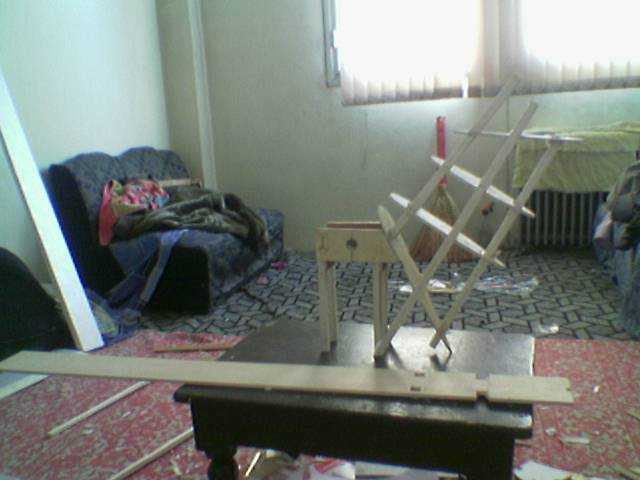

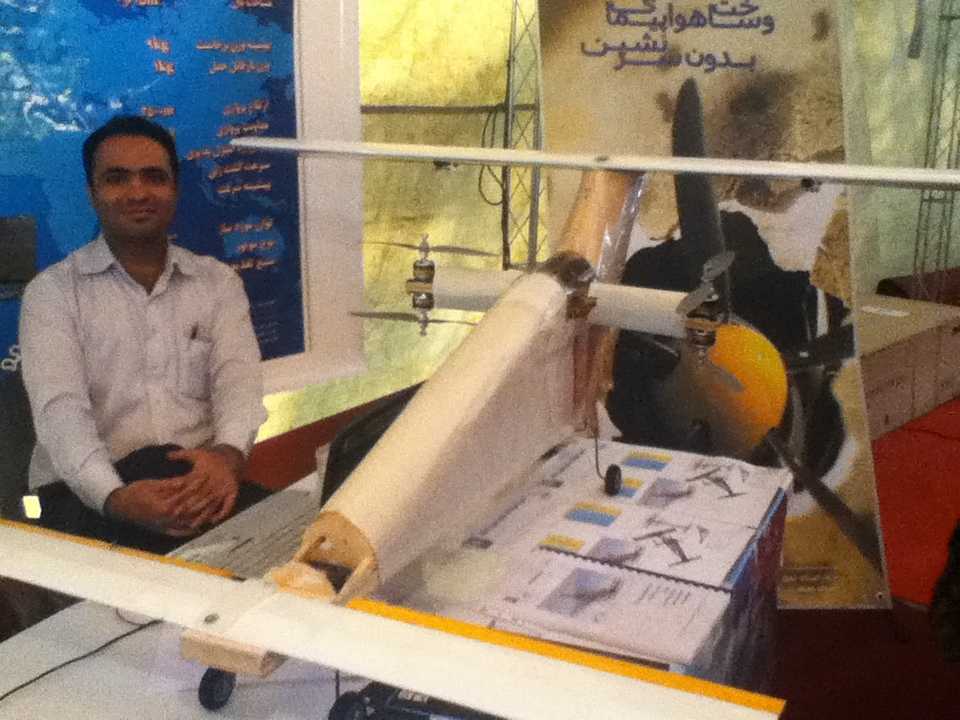

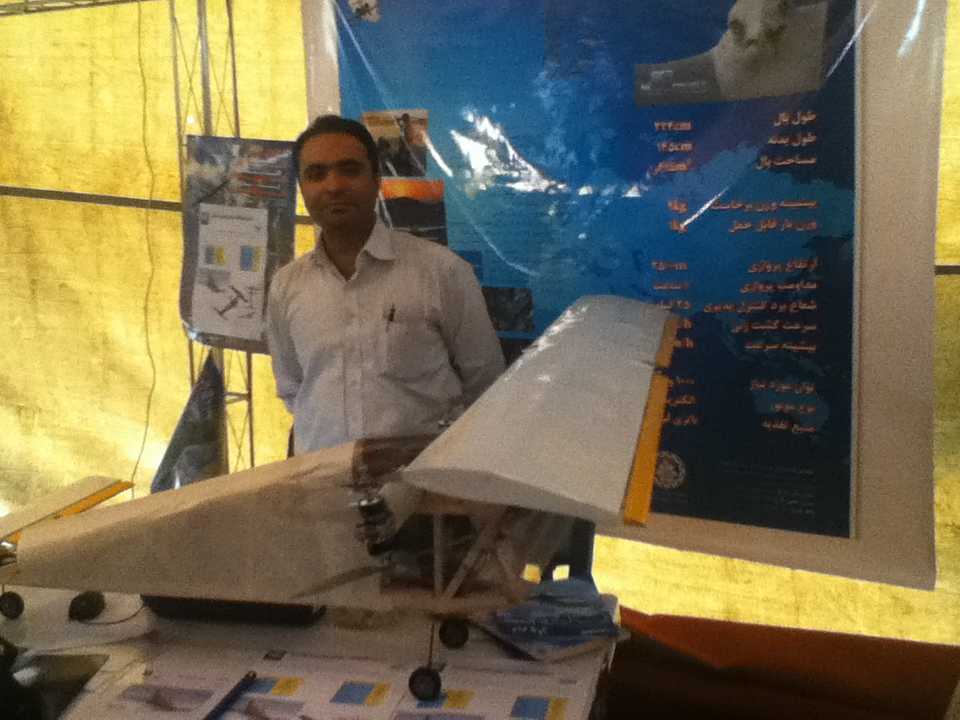

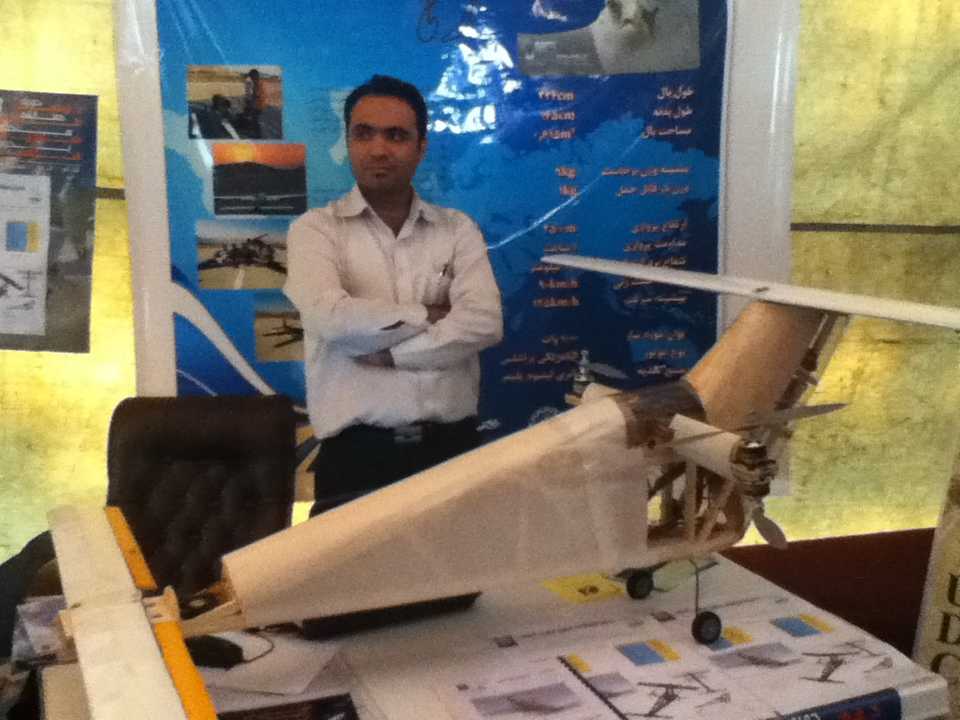

　　该垂直起降无人机的结构设计围绕小场地起降与固定翼长航时巡航的双重需求展开，整体起飞重量控制在3.8公斤级，适配小型科研验证、低空近距测绘、小范围巡检类作业场景，无需专用跑道即可在平整硬质地面、甚至狭小楼顶平台完成起降动作，解决了传统固定翼航模对起降场地要求高、多旋翼机型巡航效率低续航短的痛点。从结构布局来看，采用常规固定翼上单翼搭配尾推巡航动力、机身两侧布置升力动力组的方案，机翼选用平直翼型保证低速起降阶段的升力系数，翼展尺寸控制在1.8米范围内，机翼与机身采用快拆插接结构，拆卸后整体收纳长度不超过1.2米，可放入普通家用轿车后备箱完成转场运输，满足外场作业的便携性要求。机身主体采用轻木层板加蒙皮的复合结构，内部预留飞控模块、

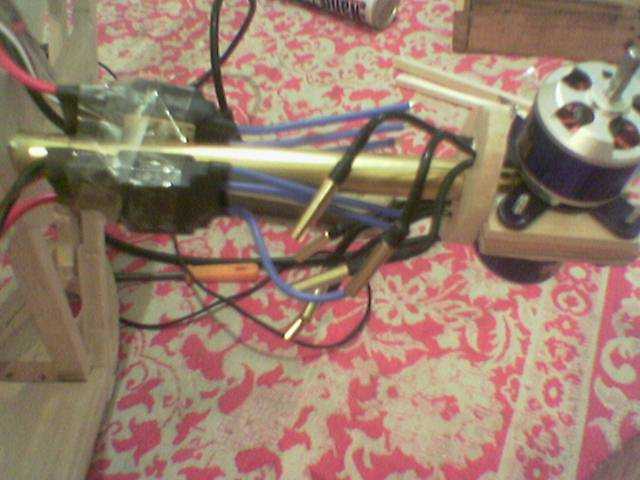

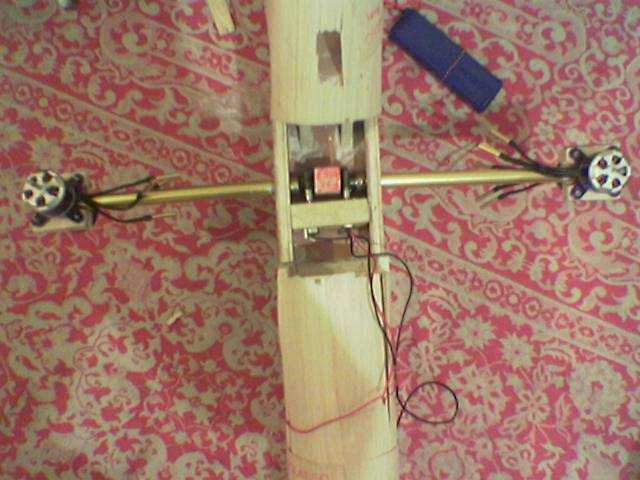

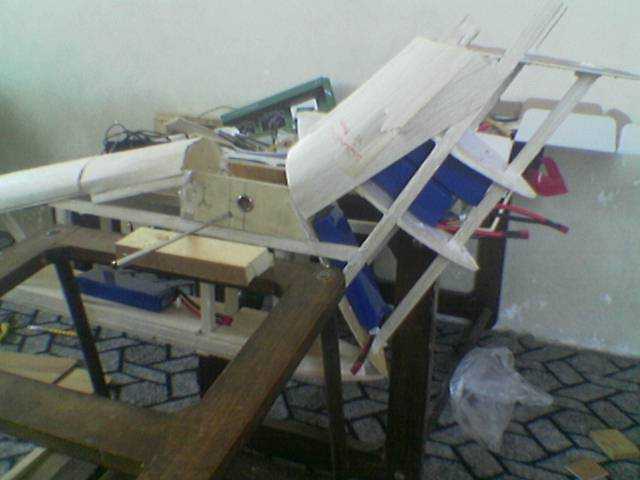

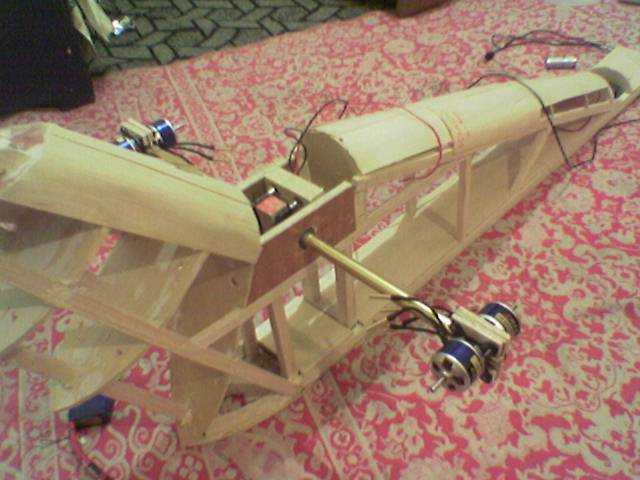

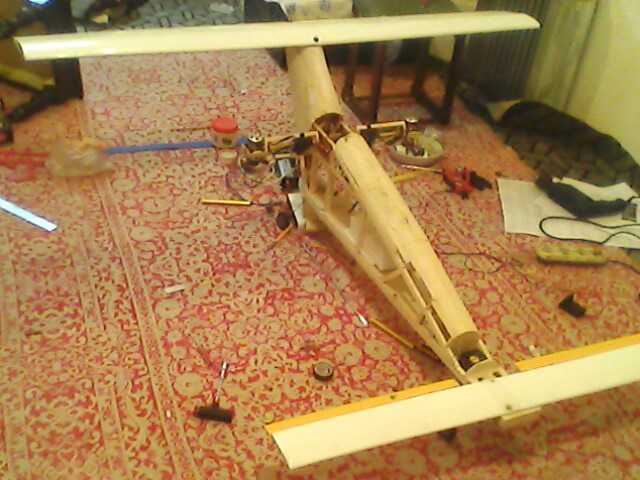

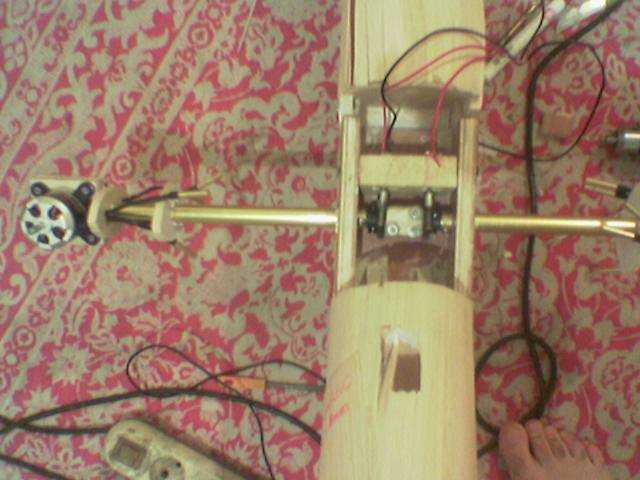

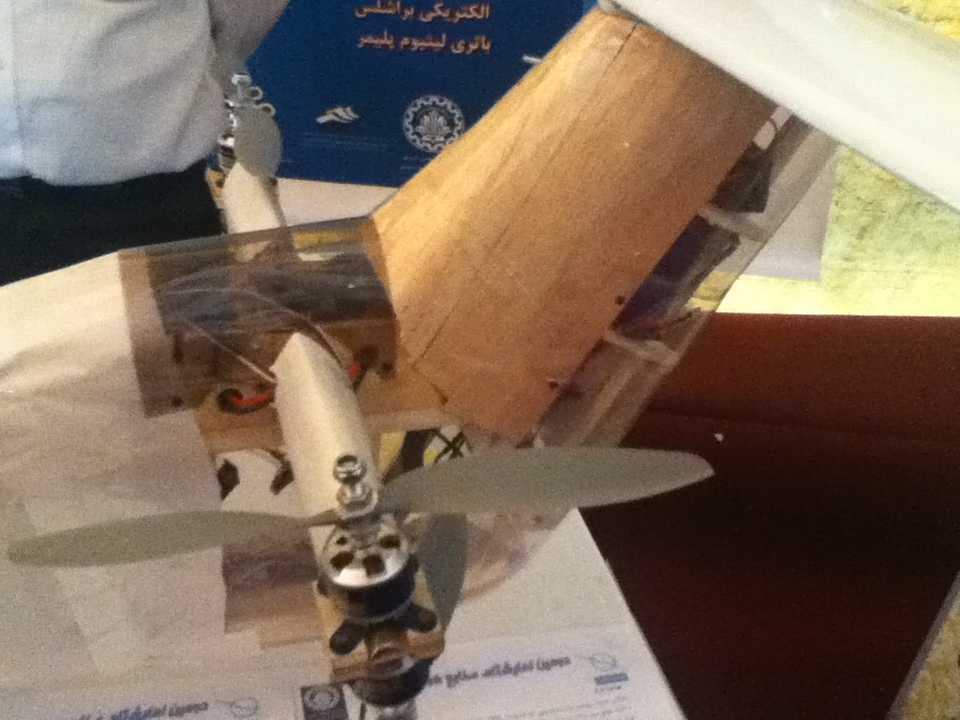

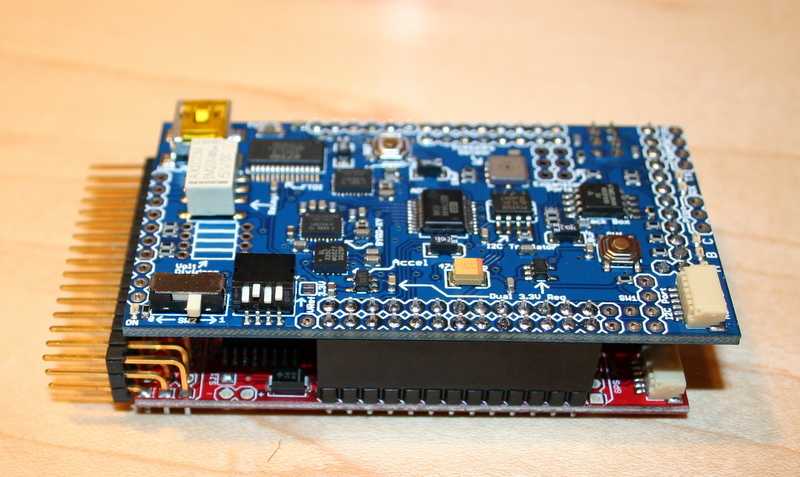

　　电池舱、舵机安装位，其中飞控安装位设计在机身重心附近的减震平台上，避免机身振动对传感器采样精度造成干扰，电池舱设计为快抽结构，可在地面快速更换动力电池减少作业间隔。升力动力组的倾转机构采用舵机直接驱动摇臂的结构，传动间隙控制在0.5度以内，保证垂直起降阶段姿态调整的响应速度，倾转转轴与机翼主梁保持平行，避免动力倾转时产生额外的偏航力矩。巡航动力布置在机身尾部，推力线与机身水平轴线保持2度下拉角、1度右拉角，抵消巡航阶段螺旋桨反扭矩带来的姿态偏移，尾翼采用常规平尾加垂尾的布局，平尾与垂尾均采用可拆卸结构，舵面铰链采用间隙极小的尼龙合页，保证舵面偏转的线性度。起落架采用后三点式滑橇结构，适配垂直起降阶段的硬着陆冲击，

　　滑橇底部粘贴耐磨橡胶垫，减少降落时与地面的摩擦损耗，同时滑橇结构相比轮式起落架重量降低40%以上，更适配该量级无人机的重量控制要求。电路走线全部布置在机身内部的走线槽内，避免外露线路在飞行过程中产生气动阻力，同时做好线路与机身结构的绝缘隔离，防止飞行振动导致线路磨损短路。结构设计阶段充分考虑了各部件的维护可达性，机身侧面设置快拆检修口，无需拆解蒙皮即可完成飞控参数调试、舵机行程校准、线路接头检查等日常维护操作。机翼的翼型选用相对厚度12%的低速翼型，在15米每秒的巡航速度下升阻比可达12以上，配合3.8公斤的起飞重量，巡航阶段的动力消耗仅为多旋翼同量级机型的三分之一，可有效提升作业续航时间。垂直起降阶段的升力动力总拉力预留1.

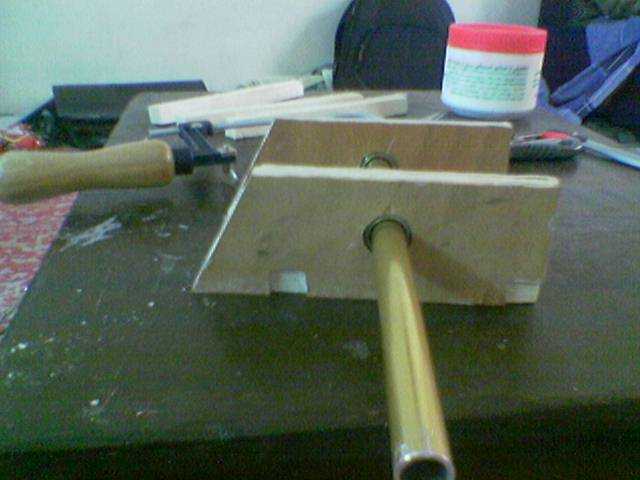

　　5倍以上的裕度，即使单组升力动力出现故障，剩余动力仍可维持姿态稳定迫降，提升飞行安全性。机身结构的强度校核按照3g过载的机动要求设计，机翼根部的插接结构采用层板加强，可承受俯冲、急转弯等机动动作带来的结构载荷，尾翼与机身的连接位置设置碳杆加强，避免高速飞行时尾翼产生颤振。整机重心设计在机翼平均气动弦长30%的位置，兼顾垂直起降阶段的姿态稳定性与固定翼巡航阶段的操纵效率，飞控系统的安装角度与机身轴线严格对齐，减少初始校准的参数补偿量。动力系统的电调全部布置在机身侧面的通风位置，利用飞行时的迎面气流完成散热，避免长时间大推力输出时电调过热触发保护。
